Солнечные коллекторы для ГВС: полный гид по выбору, работе и установке

Снижение затрат на горячее водоснабжение в загородном доме решается установкой гелиосистемы. Средняя стоимость базового комплекта начинается от 60 000 рублей, а срок окупаемости системы составляет от 4 до 7 лет в зависимости от региона. Солнечные коллекторы для ГВС: полный гид по выбору, работе и установке поможет разобраться, как превратить энергию солнца в бесплатный кипяток. Правильный монтаж гарантирует стабильный приток горячей воды даже в межсезонье.

Суть и устройство солнечного оборудования

Солнечный коллектор предназначен для сбора тепловой энергии солнца и передачи ее воде или специальному теплоносителю. В основе конструкции лежит абсорбер — пластина с темным покрытием, которая максимально поглощает лучи. Сверху его закрывает матовое стекло, создающее парниковый эффект: тепло заходит внутрь, но не может выйти обратно. Полученная энергия нагревает жидкость, которая затем циркулирует по трубам в накопительный бак.

Главные плюсы такой системы заключаются в полной автономности и отсутствии счетов за электричество или газ для нагрева воды. Я заметил, что даже в пасмурную погоду система продолжает работать, хотя и с меньшей эффективностью. Основными элементами здесь выступают сам коллектор, бак-аккумулятор с теплообменником, циркуляционный насос и контроллер управления.

Разновидности гелиоколлекторов и их отличия

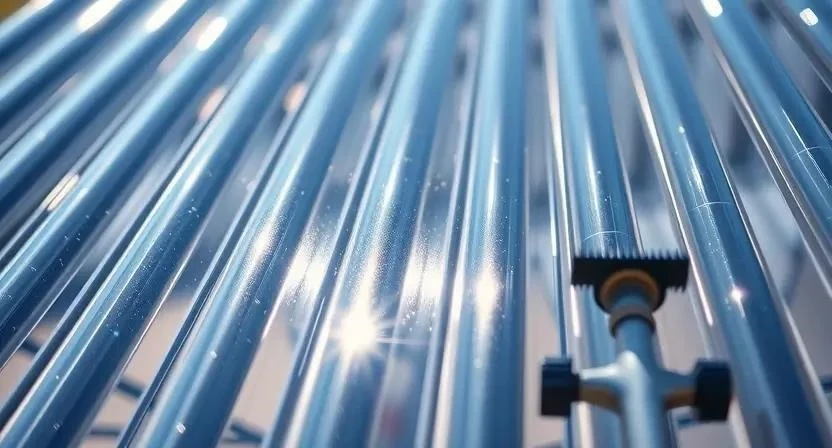

На рынке доминируют два основных типа устройств: плоские и вакуумные. Плоские панели проще в изготовлении и дешевле, они отлично работают летом. Вакуумные трубки гораздо эффективнее в холодное время года, так как вакуум между стеклами исключает теплопотери в окружающую среду.

Механика работы гелиосистемы

Процесс начинается с поглощения фотонов абсорбером. Тепло передается теплоносителю (воде или пропиленгликолю), который движется по трубкам. В системах с принудительной циркуляцией насос перекачивает жидкость в бак-аккумулятор. Там установлен теплообменник — змеевик, через который проходит горячий теплоноситель, отдавая жар основной массе воды в баке.

Существуют системы без давления (термосифонные), где бак стоит выше коллектора, и вода поднимается сама за счет разности плотности горячей и холодной жидкости. Системы с давлением более гибкие, так как позволяют разместить бак в подвале, а коллектор на крыше. Контроллер следит за разницей температур и включает насос только тогда, когда в коллекторе вода горячее, чем в баке.

Подбор места для размещения

Эффективность системы напрямую зависит от инсоляции. Панели обязательно ориентируют строго на юг. Если есть отклонение на юго-восток или юго-запад, потери выработки составят около 5-10%.

Угол наклона подбирается под широту местности. Для средней полосы России оптимальным считается угол 30-45 градусов. Я однажды установил панель слишком полого, и зимой снег просто засыпал ее за один вечер, полностью остановив нагрев. Крепление должно быть жестким, чтобы сильный ветер не оторвал конструкцию от кровли.

Комплектация и расходные материалы

Для качественного монтажа потребуется набор специфических материалов. Важно использовать трубы с минимальной теплопотерей, чтобы вода не остыла по пути от крыши к баку.

• Медная труба для контура (диаметр 16-22 мм) — 15-30 метров.
• Теплоизоляция из вспененного каучука (толщина 13-19 мм) — по длине труб.
• Теплоноситель (пропиленгликоль) — 10-20 литров на систему.
• Фитинги медные или пресс-фитинги — 12-20 штук.
• Крепежный профиль из алюминия или оцинковки — 2-4 комплекта.
• Герметик силиконовый термостойкий — 2 тюбика.
• Кабель для датчиков температуры (3х1.5 кв.мм) — 20-40 метров.
• Расширительный бак (на 8-12 литров) — 1 штука.
• Клапан сброса давления — 1 штука.
• Стяжки нейлоновые термостойкие — 50 штук.

Инструментарий для монтажа

Без правильного инструмента собрать систему невозможно, особенно при работе с медью. Некоторые позиции можно взять в аренду, чтобы не переплачивать.

• Труборез для меди (обязательно) — для ровного среза без заусенцев.
• Паяльник газовый или электрический (обязательно) — для пайки стыков.
• Перфоратор с бурами по бетону/кирпичу (обязательно) — для крепления к кровле.
• Уровень пузырьковый (обязательно) — выставить наклон панелей.
• Ключи разводные и набор шестигранников (обязательно) — сборка каркаса.
• Обжимной инструмент (кримпер) (желательно) — если используете пресс-фитинги.
• Мультиметр (желательно) — проверка датчиков и контроллера.
• Стриппер для зачистки проводов (желательно) — для подключения автоматики.

Предварительный этап подготовки

Работа начинается с разметки мест крепления на крыше. Сначала я очищаю поверхность от мусора и старой кровли, чтобы прижим был максимальным. Затем собираю каркас из профилей на земле, проверяя все углы. Это гораздо удобнее, чем пытаться выровнять тяжелую панель, уже висящую на высоте. Все компоненты раскладываю по зонам: оборудование для бака в одном месте, коллекторы и трубы в другом.

Пошаговый алгоритм установки

Монтаж требует аккуратности. Ошибка в одном стыке может привести к утечке антифриза, что зимой закончит работу системы разрывом труб.

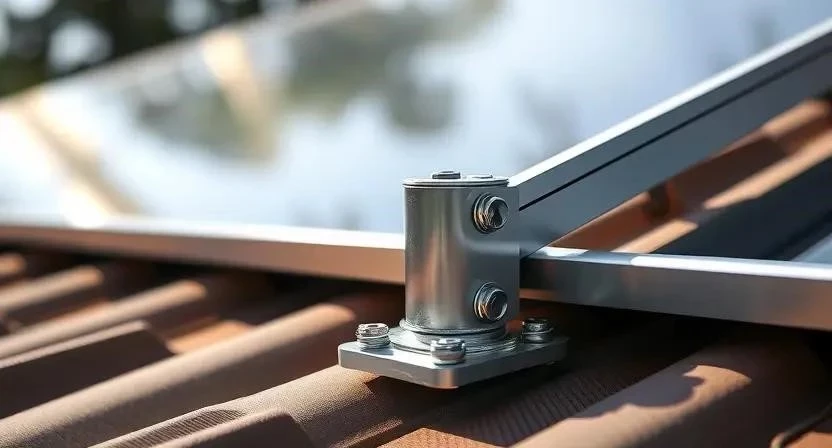

1. Монтаж опорного каркаса (3-5 часов). Креплю к стропилам алюминиевые профили, выверяя угол наклона уровнем.

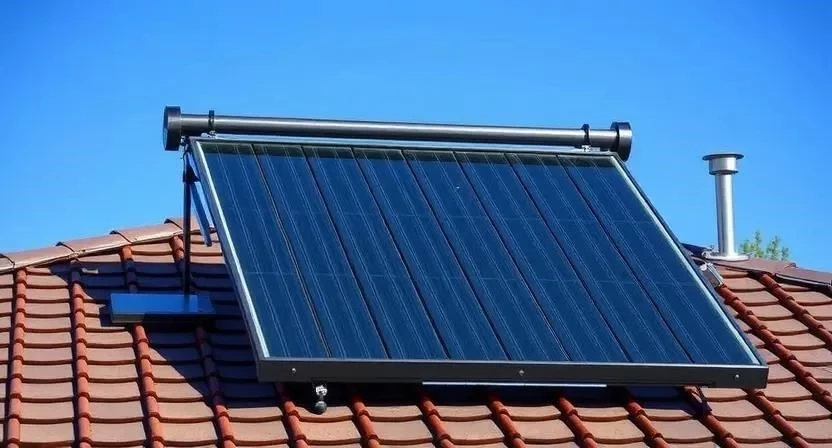

2. Установка коллектора (2 часа). Поднимаю панель на крышу и фиксирую ее болтами к каркасу.
3. Прокладка магистралей (4-6 часов). Прокладываю медные трубы от коллектора к баку. Важно делать небольшой уклон в сторону бака для слива жидкости.
4. Теплоизоляция труб (3 часа). Надеваю изоляцию из каучука, плотно заклеивая стыки армированным скотчем.

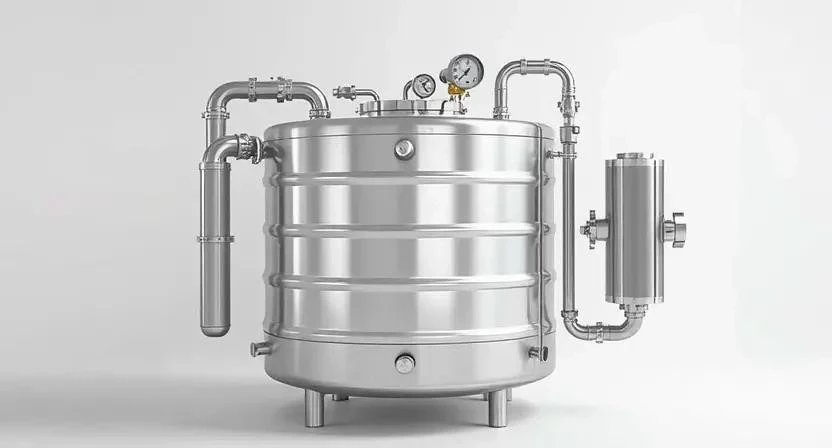

5. Установка бака-аккумулятора (4 часа). Ставлю бак на устойчивое основание в техническом помещении.
6. Подключение гидравлики (5 часов). Соединяю трубы с теплообменником бака, устанавливаю насос и расширительный бачок.
7. Монтаж автоматики (3 часа). Вывожу датчики температуры в коллектор и бак, подключаю их к контроллеру.
8. Заполнение системы (2 часа). Заливаю пропиленгликоль через заливную воронку до полного вытеснения воздуха.
9. Опрессовка (1 час). Создаю давление в системе, чтобы проверить все соединения на герметичность.
10. Запуск и настройка (2 часа). Включаю питание, настраиваю температурные пороги срабатывания насоса.

Пример из опыта: Когда я впервые монтировал систему, забыл установить автоматический воздухоотводчик в верхней точке контура. В итоге в трубах осталась воздушная пробка, и насос работал «всухую», не грея воду. Пришлось сливать часть антифриза и переделывать узел. Теперь всегда ставлю воздухоотводчик максимально высоко.

Особенности эксплуатации и безопасности

Температура теплоносителя в солнечный полдень может достигать 150-180 градусов. Это опасно перегревом. Для защиты используют расширительный бак и предохранительный клапан, который сбрасывает излишки давления. Влажность воздуха не влияет на работу, но сильный дождь может временно снизить КПД.

Важно следить за совместимостью материалов: не используйте стальные фитинги с медными трубами без специальных переходников, иначе возникнет электрохимическая коррозия. Безопасность при работе на высоте обеспечивается использованием страховочного пояса и надежной лестницы. При работе с пайкой обязательно проветривайте помещение и держите под рукой огнетушитель.

Типичные промахи при монтаже

Новички часто пытаются сэкономить на материалах, что приводит к печальным последствиям.

1. Использование обычной воды вместо антифриза. Зимой вода замерзает и разрывает трубки коллектора.
2. Слишком тонкая изоляция. Тепло уходит в воздух, и в бак доходит лишь часть энергии.
3. Неправильный угол наклона. Панели не ловят максимум солнца, эффективность падает на 30%.
4. Отсутствие расширительного бака. Жидкость при нагреве расширяется, и без бака систему просто «рванет».
5. Неправильное подключение датчиков. Насос работает постоянно или не включается вовсе.

Пример из опыта: Видел случай, когда сосед поставил коллектор на северную сторону, решив, что «солнце все равно светит». В итоге вода прогревалась до 25 градусов даже в июле. Пришлось снимать всю конструкцию и переносить ее на южный скат.

Экономический расчет системы

Стоимость зависит от мощности и бренда оборудования. Своими руками можно сэкономить на оплате услуг монтажников, которые берут от 20% до 40% от стоимости оборудования.

Пример из опыта: Я потратил на самостоятельный монтаж около двух выходных. В итоге сэкономил 45 тысяч рублей, которые потратил на покупку более мощного бака-аккумулятора на 300 литров вместо стандартных 200. Это позволило мне иметь запас горячей воды даже для большой семьи на два дня.

Уход и техническое обслуживание

Система требует минимального внимания, но без него срок службы сократится. Раз в год, перед началом сезона, нужно проверять уровень теплоносителя в расширительном баке. Если он упал — значит, где-то есть микроутечка.

Стекло коллектора нужно протирать от пыли и пыльцы раз в месяц, так как слой грязи снижает прозрачность и КПД. Раз в три года рекомендую менять антифриз, так как он теряет свои свойства и может начать замерзать при более высоких температурах. Эксплуатировать систему можно круглый год, если залит качественный теплоноситель.

Сравнение с альтернативными методами нагрева

Гелиосистемы выигрывают в долгосрочной перспективе, но проигрывают в скорости нагрева зимой.

Часто задаваемые вопросы (FAQ)

1. Будет ли работать система зимой?
Да, если установлены вакуумные трубки и залит антифриз, система будет давать тепло, хотя и в меньшем объеме.

2. Можно ли использовать обычную воду вместо антифриза?
Категорически нет. При первом же морозе трубки лопнут, и систему придется менять целиком.

3. Сколько времени занимает нагрев бака с 10 до 60 градусов?
В солнечный летний день — от 4 до 8 часов.

4. Что делать, если солнца нет неделю?
Бак-аккумулятор обычно имеет встроенный ТЭН, который включается автоматически для догрева воды.

5. Сложно ли самому подобрать угол наклона?
Нет, достаточно использовать формулу: угол = широта местности + 15 градусов для зимнего периода.

6. Можно ли установить коллектор на плоскую крышу?
Да, в этом случае используются специальные регулируемые стойки для создания нужного угла.

7. Какой срок службы у вакуумных трубок?
В среднем 20-25 лет, но отдельные трубки можно заменить при повреждении.

8. Нужно ли разрешение на установку гелиосистемы?
Нет, это оборудование не требует специального согласования с государственными органами.
