Обеспечение стабильного теплового фона в модульных системах является критической инженерной задачей. Ошибка в расчетах климат-контроля приводит к выходу из строя дорогостоящих плат и блоков питания, стоимость замены которых может достигать нескольких миллионов рублей. Правильный температурный режим модульного оборудования исключает риск перегрева и преждевременного износа компонентов. Соблюдение норм позволяет системе работать без сбоев в течение всего заявленного срока эксплуатации.
Особенности теплового баланса в модульных системах
Температурный режим представляет собой строго определенный диапазон градусов, при котором все узлы оборудования функционируют штатно. Это критически важно, так как при отклонении от нормы запускаются опасные физические процессы. Перегрев вызывает тепловое расширение материалов и деградацию полупроводников. Слишком низкие температуры приводят к возникновению точки росы и конденсации влаги на контактах. Я однажды видел, как из-за банального конденсата в неотапливаемом модуле произошло короткое замыкание всей системы управления. Стабильность температуры напрямую влияет на энергоэффективность и общую надежность промышленного модуля.
Классификация климатических режимов
Оборудование разделяют на несколько типов в зависимости от условий среды. Стандартное исполнение подходит для помещений с контролируемым климатом. Расширенный режим позволяет работать в цехах с перепадами температур. Экстремальное исполнение рассчитано на суровые зимы или сильную жару. Тропический вариант подразумевает повышенную защиту от влажности. Маркировка климатического исполнения всегда указывается в техническом паспорте и определяет границы допустимой эксплуатации.
| Вид режима | Диапазон температур | Назначение | Особенности защиты |
|---|---|---|---|
| Стандартный | +15°C … +30°C | Офисы, серверные | Базовая вентиляция |
| Расширенный | +5°C … +45°C | Производственные цеха | Усиленные фильтры |
| Экстремальный | -40°C … +60°C | Уличные контейнеры | Мощный обогрев и изоляция |
| Тропический | +20°C … +50°C | Влажные регионы | Гидроизоляция плат |
| Морской | -10°C … +40°C | Порты, прибрежные зоны | Антикоррозийное покрытие |
Технические параметры и температурные пороги
Рабочая температура модульных систем определяется производителем. Допустимые колебания в течение суток обычно не должны превышать 5-10 градусов, чтобы избежать температурного шока материалов. При достижении критического порога срабатывает автоматическое отключение. Влажность также играет роль: слишком сухой воздух вызывает статическое электричество, а влажный — коррозию. Я всегда проверяю настройки термостата перед запуском системы, чтобы избежать внезапного стопа оборудования в разгар рабочего процесса.
- Диапазон рабочих температур (номинальный)
- Максимальный пиковый порог нагрева
- Минимальная температура для холодного старта
- Допустимый интервал относительной влажности
- Точка росы для предотвращения конденсации
- Скорость допустимого изменения температуры в час
- Температура срабатывания аварийного отключения
- Порог включения системы принудительного охлаждения
| Тип модуля | Рабочая темп. (°C) | Порог отключения (°C) | Влажность (%) | Критический фактор |
|---|---|---|---|---|
| Серверный блок | +18 … +24 | +35 | 40-60 | Перегрев процессора |
| Силовой модуль | +10 … +40 | +55 | 20-80 | Перегрев конденсаторов |
| Контроллер | -20 … +70 | +85 | 10-90 | Замерзание ЖК-экрана |
| Телеметрия | -40 … +85 | +100 | 5-95 | Окисление контактов |
| Блок хранения | +5 … +30 | +40 | 30-70 | Деградация магнитных дисков |
Особенности эксплуатации в различных условиях
Установка оборудования в неотапливаемых помещениях требует особого подхода. В серверных важен постоянный отвод тепла, так как плотность оборудования создает эффект «печки». На складах основной проблемой становится запыленность, которая забивает радиаторы и ухудшает теплоотвод. В уличных условиях модули подвергаются воздействию прямых солнечных лучей, что может поднять внутреннюю температуру выше нормы даже зимой. Я заметил, что установка козырька над уличным модулем снижает нагрузку на кондиционер на 15-20%.
Технология обеспечения температурного режима

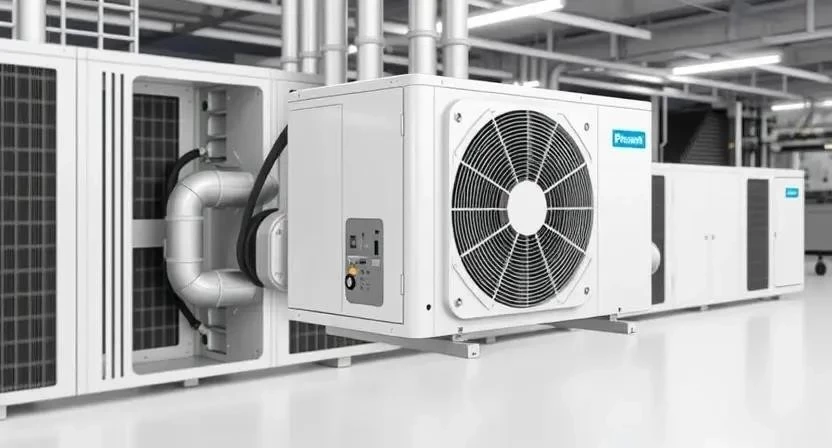

Для поддержания климата используют комбинацию активных и пассивных методов. Вентиляторы обеспечивают циркуляцию воздуха, кондиционеры удаляют излишки тепла, а нагреватели предотвращают замерзание. Монтаж систем охлаждения должен исключать «мертвые зоны», где воздух застаивается. Важно правильно расположить датчики температуры — они должны находиться в самой горячей точке модуля, а не у входа холодного воздуха.
- Подготовка площадки и проверка герметичности корпуса (1-2 часа)
- Монтаж теплоизоляционных панелей на внутренние стены (4-6 часов)
- Установка блоков кондиционирования и прокладка фреоновых трасс (8-12 часов)
- Размещение приточно-вытяжных вентиляторов (3-5 часов)
- Инсталляция датчиков температуры и влажности в критических точках (2-3 часа)
- Подключение системы управления к общему контроллеру (4-6 часов)
- Пусконаладка и калибровка температурных порогов (5-8 часов)
- Тестирование в режиме максимальной нагрузки (24 часа)
При монтаже я использую специальный герметик для всех кабельных вводов. Это исключает сквозняки, которые могут создать локальные зоны конденсации. Также рекомендую ставить дублирующий вентилятор на случай отказа основного.
Расчет мощности климатического оборудования
Чтобы определить необходимую мощность охлаждения, нужно рассчитать теплопотери и тепловыделение самого оборудования. Основная формула учитывает площадь стен, коэффициент теплопередачи материала и разницу температур между улицей и помещением. Расход энергии на обогрев и охлаждение напрямую зависит от качества теплоизоляции корпуса. Если сэкономить на утеплителе, счета за электричество вырастут в два раза.
| Площадь модуля (м2) | Тепловыделение (кВт) | Реком. мощность охл. (кВт) | Расход энергии (кВт/ч) | Примерная стоимость монтажа (руб) |
|---|---|---|---|---|
| 2-5 | 1-3 | 3.5 | 1.2 | 45 000 |
| 6-10 | 4-7 | 8.0 | 2.5 | 80 000 |
| 11-20 | 8-15 | 18.0 | 4.8 | 150 000 |
| 21-40 | 16-30 | 35.0 | 8.0 | 280 000 |
| 41-60 | 31-50 | 60.0 | 12.0 | 450 000 |
Производители и системы контроля
На рынке представлены разные сегменты систем терморегуляции. Премиальный сегмент занимают европейские и американские бренды (например, Schneider Electric, Vertiv), предлагающие полную интеграцию в облачные сервисы. Средний сегмент представлен качественными китайскими и корейскими контроллерами с хорошим соотношением цены и качества. Бюджетные варианты — это простые термостаты и реле, которые подходят для некритичных узлов. Я обычно советую ставить контроллеры среднего сегмента, так как они надежны и легко настраиваются.
Преимущества и риски температурного контроля
Строгий контроль климата обеспечивает долговечность всей инфраструктуры. Без него оборудование работает на износ, что приводит к частым выездам сервисных бригад.
- Стабильная работа всех электронных компонентов
- Увеличение срока службы конденсаторов и аккумуляторов
- Снижение вероятности внезапных сбоев и зависаний
- Оптимизация энергопотребления системы
- Прогнозируемость износа деталей
- Снижение затрат на внеплановый ремонт
- Соблюдение гарантийных условий производителя
- Повышение общей безопасности эксплуатации
- Выгорание микросхем при перегреве
- Появление конденсата и короткое замыкание
- Разрыв паяных соединений из-за циклов расширения/сжатия
- Ускоренное старение изоляции кабелей
- Критическая потеря данных в накопителях
Сравнение климатических исполнений
Выбор между стандартным и усиленным исполнением зависит от места установки. Усиленная защита необходима, если оборудование работает в режиме 24/7 в агрессивной среде. Это дороже на этапе закупки, но экономит средства на сервисе в будущем.
| Характеристика | Стандартный модуль | Усиленный модуль (Климат-контроль) | |
|---|---|---|---|
| Теплоизоляция | Тонкий слой/отсутствует | Сэндвич-панели 50-100мм | Усиленный лучше держит тепло |
| Охлаждение | Пассивное/Вентиляторы | Активное (Кондиционер) | Активное надежнее при жаре |
| Защита от влаги | IP20-IP40 | IP54-IP65 | Усиленный подходит для улицы |
| Цена | Базовая | +30% … +60% к стоимости | Дороже, но долговечнее |
| Срок службы | 3-5 лет (в цеху) | 7-12 лет (везде) | Значительный выигрыш в сроке |
Стоимость систем терморегуляции
Цена зависит от мощности оборудования и требуемой точности поддержания температуры. Простой комплект из датчика и вентилятора обойдется в 5-15 тысяч рублей. Полноценная система климат-контроля с кондиционером и автоматикой стоит от 50 до 300 тысяч рублей. На стоимость влияет бренд, наличие удаленного мониторинга и класс энергоэффективности. Рекомендую не экономить на датчиках — дешевые сенсоры часто «врут» на 2-3 градуса, что может быть критично.
Опыт специалистов и реальные кейсы
Часто задаваемые вопросы (FAQ)
Что делать, если оборудование начало перегреваться?
Первым делом проверьте фильтры вентиляции и работоспособность кулеров. Если всё работает, проверьте, не перекрыты ли приточные отверстия.
Как бороться с конденсатом в модуле?
Необходимо поддерживать температуру выше точки росы и использовать осушители воздуха или качественную теплоизоляцию.
Можно ли использовать бытовой кондиционер для модульного оборудования?
Для маленьких модулей — можно, но для промышленных нужны системы с непрерывным циклом работы и дренажным насосом.
Как часто нужно проверять датчики температуры?
Рекомендую проводить калибровку и проверку раз в полгода, особенно перед началом летнего и зимнего сезонов.
Влияет ли влажность на перегрев?
Да, высокая влажность может снижать эффективность некоторых типов охлаждения и увеличивать риск коррозии радиаторов.
Что такое «холодный старт»?
Это запуск оборудования после длительного пребывания при низких температурах. Перед включением модуль нужно прогреть до +5°C, чтобы избежать конденсата.
Какое самое опасное отклонение температуры?
Резкий скачок температуры (более 10 градусов за короткий срок), который вызывает микротрещины в пайке.
Как рассчитать количество вентиляторов?
Исходя из объема воздуха, который нужно прокачать через модуль для отвода конкретного количества Ватт тепла.
Меры безопасности при работе с климатическими системами
При монтаже и обслуживании систем охлаждения обязательно используйте диэлектрические перчатки и защитные очки. Работа с фреоном в кондиционерах требует осторожности, чтобы избежать обморожения кожи. Всегда отключайте питание модуля перед чисткой вентиляторов или заменой датчиков. При работе в ограниченном пространстве модулей обеспечьте принудительное проветривание, чтобы избежать скопления газов или пыли. Категорически запрещено использовать легковоспламеняющиеся спреи для очистки плат при включенном оборудовании.
