Организация электропитания на открытом воздухе требует строгого соблюдения норм электробезопасности из-за воздействия осадков и перепадов температур. Установка одной точки питания обычно занимает от 3 до 6 часов работы, а стоимость базового комплекта материалов начинается от 2500 рублей. Правильно подобранные уличные влагозащищенные розетки исключают короткое замыкание и риск поражения током при намокании. Грамотный подход к монтажу гарантирует долгую службу сети на террасе, в гараже или в саду.
Применение и польза наружных точек питания
Электрические розетки на улице незаменимы для подключения садового освещения, газонокосилок, электрогрилей или систем автополива. Вместо опасных удлинителей, которые постоянно лежат в воде, используются стационарные точки. Это значительно повышает удобство эксплуатации участка. Безопасность при этом обеспечивается за счет специального исполнения корпуса, который не пропускает влагу внутрь контактов.
Разновидности защищенных розеток

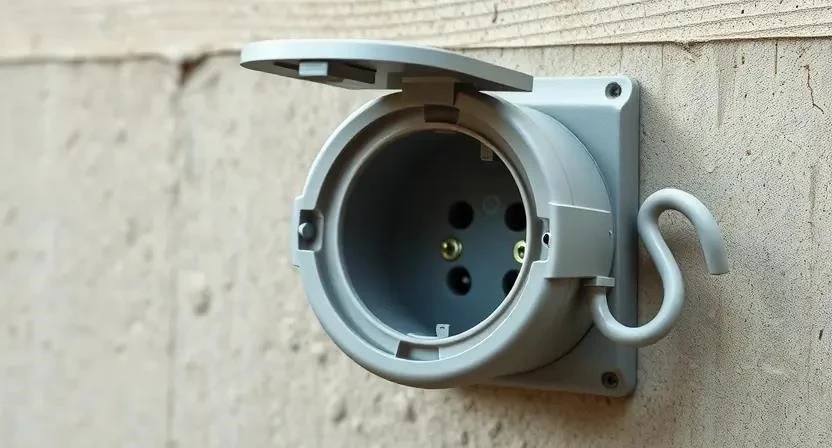

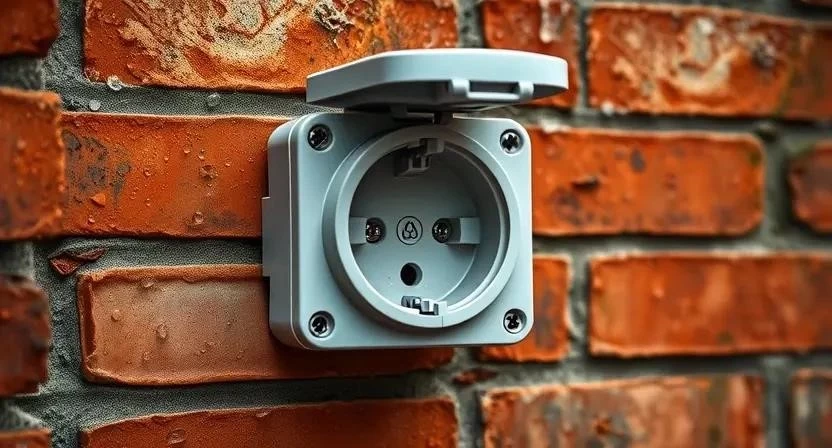

Рынок предлагает несколько вариантов исполнения под разные задачи. Накладные модели монтируются прямо на стену, что упрощает установку. Встраиваемые варианты требуют штробления, но выглядят эстетичнее. Модели с плотной крышкой защищают механизм от дождя и пыли. Некоторые варианты оснащены встроенной подсветкой для поиска в темноте. Самые надежные исполнения включают встроенное УЗО, которое мгновенно отключит питание при утечке тока.
Разбор степени защиты IP
Маркировка IP (Ingress Protection) определяет уровень защиты устройства от попадания твердых частиц и воды. Первая цифра означает защиту от пыли, вторая — от влаги. Для улицы подходят следующие стандарты:
- IP44 — защита от брызг, падающих под любым углом; подходит для сухих навесов.
- IP54 — пылезащищенное исполнение и защита от брызг.
- IP55 — защита от струй воды, подходит для открытых стен.
- IP65 — полная пыленепроницаемость и защита от струй воды.
- IP66 — защита от мощных водяных струй, идеальна для зон с сильными ливнями.
- IP67 — кратковременное погружение в воду.
- IP68 — длительное погружение, используется в спецтехнических целях.
- IP20 — абсолютно не подходит для улицы, только для сухих помещений.
Я всегда рекомендую ставить минимум IP55, если розетка находится под открытым небом без козырька.
Как правильно выбрать устройство
При выборе я смотрю прежде всего на материал корпуса. Качественный ударопрочный пластик с УФ-стабилизацией не треснет на солнце через два года. Обязательно наличие заземляющих контактов. Крышка должна прилегать плотно, с резиновым уплотнителем. Проверенные производители делают акцент на надежности зажимов, чтобы провода не выскочили при вибрации или перепаде температур.
Комплект материалов для работы
Для качественного монтажа потребуется набор компонентов, обеспечивающих герметичность и защиту линии.
- Розетка с подходящим IP (например, IP66).
- Кабель ВВГнг-LS (3х2.5 мм²) для надежной передачи тока.
- Подрозетник (внешний или внутренний).
- УЗО (устройство защитного отключения) на 30мА.
- Автоматический выключатель на 16А.
- Силиконовый влагостойкий герметик.
- Дюбели и саморезы по бетону/дереву.
- Гофротруба ПВХ или ПНД для защиты кабеля.

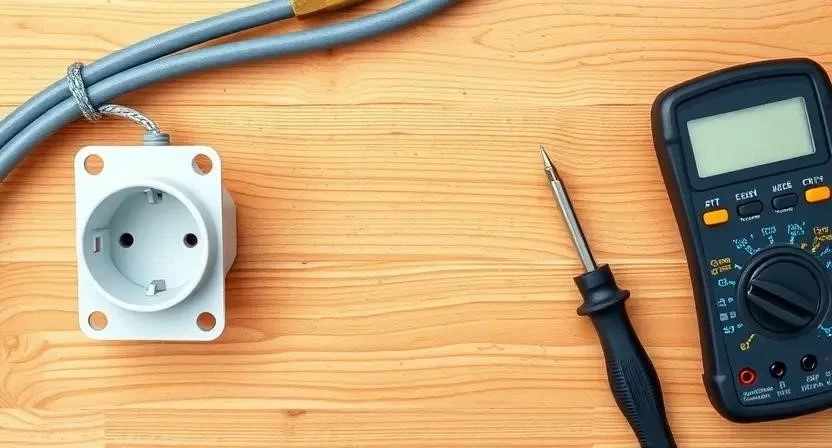

Инструментарий мастера
Без правильного инструмента работа превратится в мучение, а результат будет ненадежным.
- Перфоратор с бурами под размер дюбелей.
- Набор диэлектрических отверток (крестовая и плоская).
- Индикаторная отвертка или мультиметр для проверки фазы.
- Стриппер для аккуратного снятия изоляции.
- Строительный уровень для ровной установки.
- Рулетка и карандаш.
- Канцелярский нож.
Организация места установки
Место выбираю так, чтобы минимизировать воздействие воды. Идеально — под козырьком или свесом крыши. Если такого нет, устанавливаю розетку на высоте не менее 60 см от уровня земли, чтобы избежать попадания брызг от луж и снега. Сначала делаю разметку, проверяю отсутствие скрытой проводки в стене. Перед началом любых работ я обязательно полностью обесточиваю линию в электрощите.
Подготовка кабельной линии и стены
Кабель прокладываю в гофре, чтобы защитить его от грызунов и механических повреждений. При скрытом монтаже делаю штробу, соблюдая вертикальность. Для накладного способа закрепляю гофру клипсами. Важно обеспечить плавный изгиб провода, чтобы не повредить изоляцию. Я всегда использую кабель с двойной изоляцией, так как на улице это критически важно для безопасности.
Пошаговый алгоритм монтажа
Процесс установки требует точности. Я опишу свой проверенный метод.
- Разметка отверстий под корпус розетки или подрозетник (10 минут).
- Сверление отверстий перфоратором и установка дюбелей (20 минут).
- Прокладка кабеля к точке установки в защитной гофре (40-60 минут).
- Монтаж подрозетника или основного корпуса розетки на стену (15 минут).
- Зачистка концов кабеля стриппером на 10-12 мм (5 минут).
- Подключение провода заземления (желто-зеленый) к соответствующей клемме (5 минут).
- Подключение нулевого провода (синий) к клемме N (5 минут).
- Подключение фазного провода (коричневый или белый) к клемме L (5 минут).
- Затягивание винтов клемм до упора, чтобы избежать нагрева контактов (5 минут).
- Установка УЗО в распределительный щит для защиты данной линии (30 минут).
- Герметизация места ввода кабеля в розетку силиконом (15 минут).
- Закрытие крышки и финальная проверка работы тестером (10 минут).
Однажды я забыл плотно затянуть клемму фазного провода. Через неделю заметил легкий запах горелого пластика — контакт искрил. Теперь всегда перепроверяю затяжку каждого винта вручную.
Правила электробезопасности и нюансы
Соблюдение ПУЭ (Правил устройства электроустановок) обязательно. Заземление — это не рекомендация, а требование. Без него корпус прибора при пробое может оказать смертельный удар. УЗО должно стоять в цепи обязательно, оно сработает за доли секунды при утечке тока. Все стыки кабеля с корпусом герметизирую, чтобы конденсат не попал внутрь. Использую только специализированный уличный кабель, так как обычный ПВС на солнце трескается за один сезон.
Типичные ошибки при установке
Новички часто допускают промахи, которые приводят к поломкам.
- Использование розеток IP20 или IP44 в зонах с сильными дождями.
- Отказ от установки УЗО в целях экономии.
- Монтаж розетки слишком низко к земле.
- Отсутствие заземления в старых домах без переделки сети.
- Использование обычного герметика вместо силиконового влагостойкого.
- Прокладка кабеля без гофры по открытому бетону.
Помню случай, когда сосед поставил розетку IP44 прямо под водосточным желобом. После первого ливня она просто выбила все автоматы в доме из-за короткого замыкания.
Уход и эксплуатация
Раз в полгода я проверяю состояние резинового уплотнителя на крышке. Пыль и грязь могут помешать плотному прилеганию, поэтому протираю корпус влажной тряпкой. Если заметил трещины на пластике от мороза, меняю розетку сразу. Важно всегда закрывать крышку плотно сразу после использования прибора.
Расчет затрат на установку
Стоимость зависит от выбранного сегмента материалов. Я подготовил примерный расчет для одной точки питания с линией 10 метров.
Если делать все самому, можно сэкономить около 3000-5000 рублей на услугах электрика. Однако работа с электричеством требует навыков, поэтому за сложный монтаж лучше заплатить профессионалу. Мой опыт показывает, что качественные компоненты окупаются за счет отсутствия ремонтов каждые два года.
Таблицы технических данных и расходов
Сравнение типов уличных розеток
| Вид розетки | Степень защиты | Особенности | Применение |
|---|---|---|---|
| Накладная с крышкой | IP44 — IP55 | Простой монтаж | Террасы, навесы |
| Встраиваемая | IP44 — IP54 | Эстетичный вид | Отделка фасада |
| Промышленная | IP66 — IP67 | Максимальная герметичность | Открытые участки, цеха |
| С встроенным УЗО | IP55+ | Повышенная безопасность | Зоны с высокой влажностью |
| С подсветкой | IP44 — IP54 | Удобство в темноте | Входные группы |
Смета материалов (средний сегмент)
| Наименование | Количество | Расход/Ед. | Цена за ед. | |
|---|---|---|---|---|
| Розетка IP66 | 1 шт. | 1 шт. | 800 руб. | 800 руб. |
| Кабель ВВГнг-LS 3х2.5 | 10 м | 10 м | 110 руб/м | 1100 руб. |
| УЗО 16А 30мА | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Гофротруба ПНД 20мм | 10 м | 10 м | 30 руб/м | 300 руб. |
| Герметик силиконовый | 1 туба | 50 г | 400 руб. | 400 руб. |
Необходимый инструмент и его назначение
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Перфоратор | Сверление стен | Обязательно | 4000-8000 руб. |
| Стриппер | Снятие изоляции | Желательно | 500-1500 руб. |
| Мультиметр | Проверка напряжения | Обязательно | 1000-3000 руб. |
| Уровень | Выравнивание корпуса | Желательно | 300-700 руб. |
| Набор отверток | Затяжка контактов | Обязательно | 800-2000 руб. |
Анализ ошибок и методы их решения
| Ошибка | Последствие | Способ предотвращения |
|---|---|---|
| Низкий IP | Короткое замыкание | Выбор IP55 и выше для улицы |
| Нет заземления | Удар током | Прокладка трехжильного кабеля |
| Слабая затяжка | Нагрев и оплавление | Контрольная проверка винтов |
| Отсутствие УЗО | Риск гибели при пробое | Установка УЗО в щитке |
| Монтаж в низине | Затопление розетки | Установка на высоте от 60 см |
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычную комнатную розетку на улице под козырьком?
Категорически нет. Даже под козырьком высокая влажность и конденсат, что приведет к окислению контактов и замыканию.
Какой кабель лучше: ВВГнг-LS или NYM?
Для уличной прокладки в гофре отлично подходит ВВГнг-LS, он устойчив к воздействиям среды и не поддерживает горение.
Зачем нужно УЗО, если есть обычный автомат?
Автомат защищает кабель от перегрузки и КЗ, а УЗО защищает человека от удара током при утечке через тело.
Нужно ли красить корпус розетки в цвет стены?
Можно, но только специальной краской, которая не разъест пластик. Лучше оставить заводской цвет.
Что делать, если в доме нет заземления?
Рекомендую сделать контур заземления для уличных линий. Использование УЗО в таком случае становится единственным способом спасения жизни.
Как часто нужно проверять герметичность?
Раз в сезон, желательно перед зимой и после таяния снега.
Поможет ли обычный скотч вместо герметика?
Нет, скотч отклеится через месяц. Только качественный силикон обеспечит защиту от влаги.
Можно ли ставить розетку в землю?
Только специальные герметичные колодцы с IP67/68, обычные настенные розетки для этого не предназначены.
