Установка электросчетчика в частном доме: требования и правила монтажа

Монтаж прибора учета электроэнергии в частном секторе требует строгого соблюдения технических регламентов. Обычно весь процесс от подачи заявки до опломбировки занимает от 2 до 5 рабочих дней. Стоимость материалов для стандартного ввода начинается от 5 000 рублей. Правильная установка электросчетчика в частном доме: требования и правила монтажа позволяют избежать штрафов от энергосбыта. Грамотный подход гарантирует безопасность всей электросети.

Особенности подготовки к монтажу

Работы по установке прибора учета относятся к категории повышенной сложности. Для выполнения задачи требуются базовые навыки электромонтажа и понимание принципов работы с напряжением 220/380В. Я однажды решил сэкономить и начал монтаж до получения техусловий — в итоге пришлось переносить щит на полметра, так как инспектор не согласовал место. Поэтому начинать любые физические работы стоит только после согласования с энергосбытом.

Комплект материалов для ввода электроэнергии

Для качественного монтажа понадобится набор сертифицированных компонентов. Я рекомендую покупать оборудование одного бренда, чтобы автоматы и счетчик идеально встали на DIN-рейку. Расход материалов рассчитывается исходя из одной точки ввода в дом.

• Электросчетчик (однофазный или трехфазный) — 1 шт.
• Распределительный щит (степень защиты не ниже IP54 для улицы) — 1 шт.
• Вводной автоматический выключатель — 1 шт.
• Кабель ВВГнг (сечение зависит от выделенной мощности, обычно 3х4 или 3х6) — от 10 метров.
• Наконечники НШВИ для многожильного провода — 20 шт.
• Дюбель-гвозди для крепления щита — 10 шт.
• Изолента ПВХ или термоусадочные трубки — 1 шт.
• Гофротруба для защиты кабеля — по длине трассы.

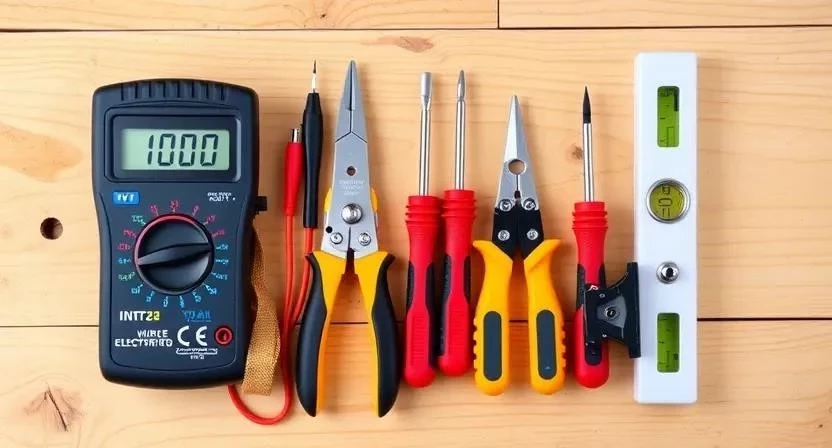

Инструментарий для электромонтажных работ

Правильный инструмент ускоряет процесс и исключает ошибки в соединениях. Некоторые позиции, такие как перфоратор, можно взять в аренду, если они не используются постоянно. Стриппер и мультиметр лучше купить, так как они необходимы для проверки всей сети в доме.

• Стриппер — для быстрого и аккуратного снятия изоляции с жил кабеля.
• Обжимной инструмент (кримпер) — для надежной фиксации наконечников НШВИ.
• Набор отверток (шлиц и крест) — для затяжки клемм автомата и счетчика.
• Мультиметр — для замера напряжения и проверки отсутствия короткого замыкания.
• Перфоратор — для сверления отверстий в бетонных или кирпичных стенах.
• Строительный уровень — чтобы щиток висел ровно, без перекосов.
• Строительный нож — для грубой подрезки гофры и кабеля.

Организация рабочего пространства

Место установки выбирается согласно ПУЭ: либо на фасаде дома, либо на отдельном столбе у границы участка. Вокруг будущего щитка должно быть свободно минимум 0,5 метра для обеспечения доступа инспектора. Стены и пол в зоне работ я прикрываю плотной пленкой, чтобы строительная пыль не осела на мебели. Весь строительный мусор и обрезки кабеля собираются в отдельные мешки и выносятся сразу после сверления.

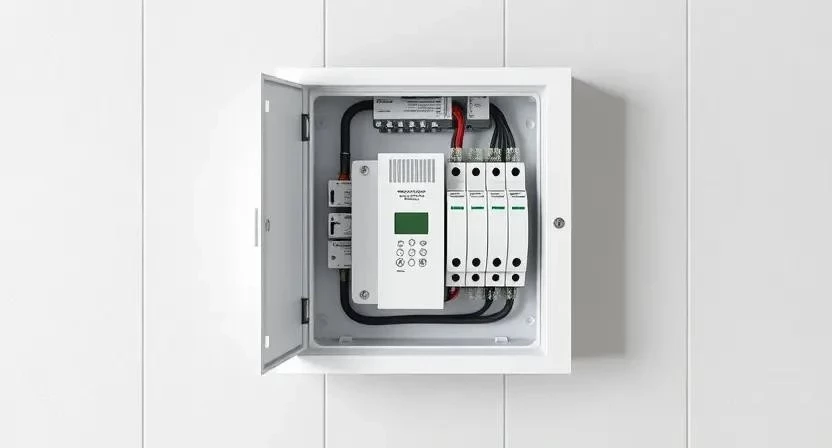

Подготовка стены под распределительный щит

Поверхность должна быть чистой и ровной. Сначала я удаляю все старые остатки отделки или грязь с места монтажа. Разметка производится с помощью уровня, чтобы избежать перекоса корпуса. В бетоне или кирпиче сверлятся отверстия под дюбели. Если стена имеет сильные неровности, я использую небольшие проставки или выравниваю участок штукатуркой. В помещениях с высокой влажностью поверхность обрабатывается грунтовкой для лучшего сцепления с герметиком в местах ввода кабеля.

Технология установки прибора учета по шагам

Монтаж выполняется строго по схеме, согласованной с энергосбытом. Я всегда использую средства защиты: диэлектрические перчатки и защитные очки. Работа с электричеством требует предельной концентрации.

1. Получение ТУ и согласование (1-3 дня). Оформление документов в энергосбыте, определение точки подключения и допустимой мощности.
2. Монтаж корпуса щита (1 час). Прикручивание распределительного щита к стене по разметке с помощью дюбелей.
3. Прокладка вводного кабеля (2-4 часа). Завод кабеля ВВГнг от столба в щит через защитную гофру.
4. Установка вводного автомата (30 мин). Монтаж автоматического выключателя на DIN-рейку для защиты всей линии.

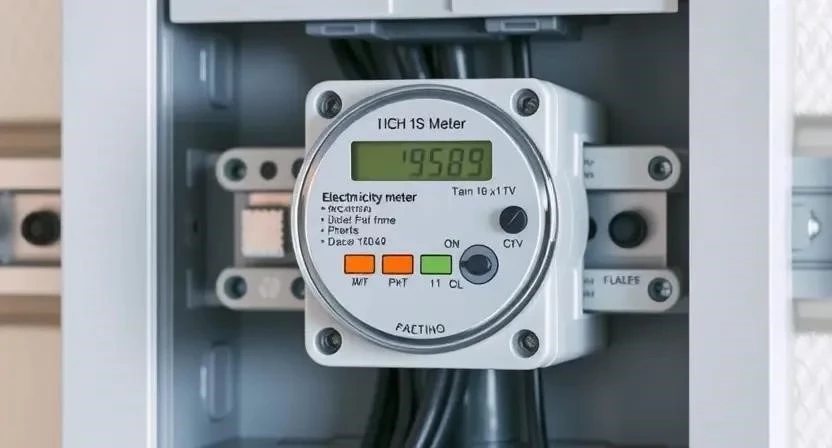

5. Монтаж электросчетчика (15 мин). Защелкивание прибора учета на DIN-рейку после проверки его целостности.
6. Подключение проводов (30 мин). Соединение фазного и нулевого проводов согласно схеме (ввод-счетчик-вывод).
7. Установка групповых автоматов (1 час). Монтаж выключателей на разные комнаты или приборы (свет, розетки).
8. Проверка соединений (30 мин). Контрольная затяжка всех винтовых клемм. Я всегда затягиваю клеммы с усилием, но без фанатизма, чтобы не сорвать резьбу — плохой контакт приводит к нагреву и оплавлению изоляции.
9. Тестирование системы (1 час). Подача напряжения, проверка работы счетчика и всех автоматов с помощью мультиметра.
10. Опломбировка (1 день). Вызов инспектора, проверка соответствия ТУ и установка пломб на счетчик и вводной автомат.

Важным нюансом является герметизация ввода кабеля в щиток. Я использую силиконовый герметик, который должен полностью высохнуть (обычно 12-24 часа) до момента подачи напряжения, чтобы исключить попадание влаги внутрь корпуса.

Технические тонкости и регламенты

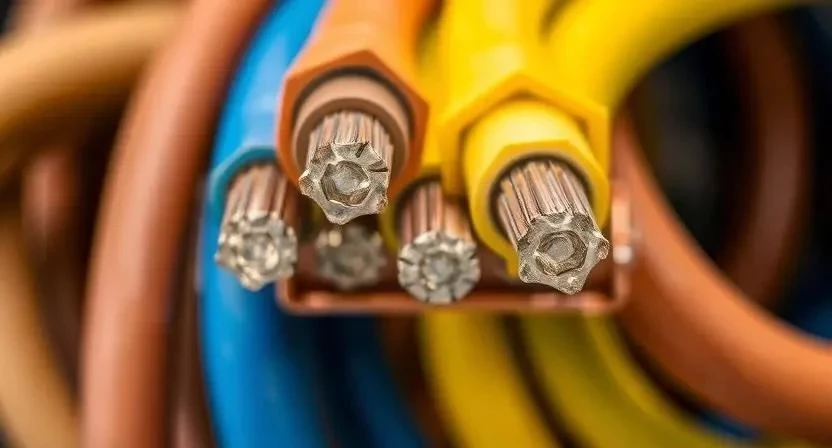

Температура в месте установки не должна опускаться ниже допустимого предела, указанного в паспорте счетчика (обычно до -25°C или -40°C). Влажность воздуха должна быть в норме; для этого в уличных щитах используются уплотнительные резинки. Я заметил, что использование кабелей разных марок (например, смешивание алюминия и меди) без специальных переходных гильз приводит к быстрому окислению контактов. Всегда проверяйте совместимость сечения провода с номиналом автомата.

Типичные промахи при монтаже

Ошибки в электромонтаже могут привести к пожару или отказу в опломбировке. Помню, как сосед перепутал фазу и ноль на вводе — счетчик начал крутить в обратную сторону, и пришлось всё переделывать за свой счет.

1. Неправильное сечение провода. Использование тонкого кабеля при высокой нагрузке вызывает его перегрев.
2. Перепутанная полярность. Неправильное подключение фазы и нуля нарушает работу защиты.
3. Отсутствие заземления. Игнорирование заземляющего контура делает эксплуатацию сети опасной.
4. Недоступное расположение. Установка щита за шкафом или в узком проеме делает проверку инспектором невозможной.
5. Слабая затяжка клемм. Рыхлый контакт вызывает искрение и оплавление изоляции.

Смета на электромонтажные работы

Стоимость реализации проекта зависит от того, выполняете ли вы работы самостоятельно или нанимаете специалиста. Основная экономия достигается за счет собственного труда, но это требует наличия инструмента.

Эксплуатация и обслуживание системы

После опломбировки сеть можно эксплуатировать в полном объеме. Показания прибора следует фиксировать ежемесячно в установленные сроки. Раз в год я рекомендую проводить ревизию щитка: проверять затяжку всех винтовых контактов, так как от перепадов температур металл может «поплыть». Срок службы современного электронного счетчика составляет около 15-20 лет, после чего требуется его замена по регламенту энергосбыта.

Сравнение типов счетчиков и способов установки

Выбор прибора зависит от выделенной мощности на дом. Однофазные счетчики подходят для небольших коттеджей с базовым набором техники. Трехфазные системы необходимы, если установлены мощные электрокотлы или станки. Современные «умные» счетчики с дистанционной передачей данных избавляют от необходимости ручного ввода показаний. Установка внутри помещения защищает прибор от осадков, но требует согласования доступа инспектора в дом.

Ответы на популярные вопросы

Можно ли менять счетчик самому?
Нет, любой демонтаж или замена прибора учета должны производиться в присутствии представителя энергосбыта, иначе это будет расценено как хищение электроэнергии.

Какие документы нужны для опломбировки?
Потребуется паспорт владельца, договор с энергосбытом, технические условия (ТУ) и акт о выполнении монтажных работ.

Где должен находиться счетчик по закону?
Согласно ПУЭ, прибор должен быть установлен в месте, обеспечивающем беспрепятственный доступ сотрудников энергосбыта для снятия показаний и проверки пломб.

Что делать, если счетчик крутит вхолостую?
Это может быть признаком утечки тока или неисправности прибора. Необходимо вызвать электрика для проверки изоляции кабелей и подачи заявки на поверку счетчика.

Какое сечение кабеля выбрать для ввода?
Для стандартного дома с мощностью до 15 кВт обычно используют медный кабель ВВГнг сечением 3х4 или 3х6 мм².

Нужен ли проект электроснабжения?
В большинстве случаев для частного дома достаточно технических условий, но при увеличении мощности свыше нормы проект становится обязательным.

Можно ли ставить счетчик в подвале?
Это допускается, если помещение сухое, вентилируемое и обеспечен удобный доступ для инспектора.
