Установка реле контроля фаз в трехфазном электрощите

Трехфазное электроснабжение в квартире требует обязательной защиты от перекоса фаз, чтобы дорогая техника не сгорела при обрыве одного из проводов. Монтаж такого устройства обходится в среднем от 5 000 до 15 000 рублей в зависимости от бренда, а сама работа занимает около 3-5 часов. Правильно подобранное реле контроля фаз в трехфазном щите отсекает питание при критических отклонениях напряжения, спасая электронику от фатальных повреждений. Это базовый элемент безопасности для любого современного жилья с мощным оборудованием.

Особенности подготовки к работе

Установка защиты — задача серьезная, требующая базовых навыков электрика и понимания того, как работает трехфазная сеть. Я всегда предупреждаю, что работа под напряжением недопустима, поэтому навыки безопасного монтажа здесь на первом месте. Устанавливать реле нужно обязательно, если в квартире есть трехфазные электроплиты, мощные кондиционеры или дорогое аудио-видео оборудование. Сложность работ оцениваю как среднюю: главное — не запутаться в фазах и правильно подобрать номинал контактора.

Что понадобится для работы

Для качественного монтажа я использую только проверенные комплектующие. Основной упор делаю на надежность соединений, поэтому наконечники обязательны. Покупать всё лучше в специализированных электротехнических магазинах, чтобы избежать подделок.

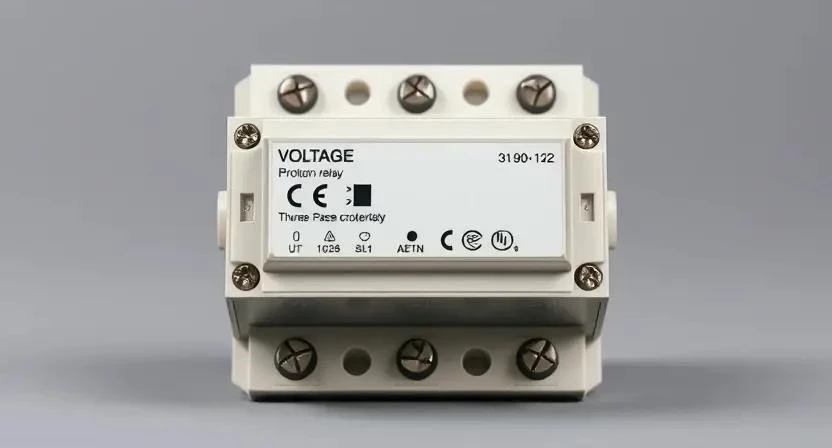

• Трехфазное реле контроля фаз (согласно расчетной нагрузке)
• Магнитный контактор (для разрыва силовых линий)
• Провод ПВ-3 сечением 2.5 мм² (синий, желто-зеленый, коричневый, черный, серый)
• Наконечники НШВИ под сечение провода
• Маркировочные бирки для проводов
• Кабельные стяжки нейлоновые
• Термоусадочные трубки
• DIN-рейка (если в щите нет свободного места)

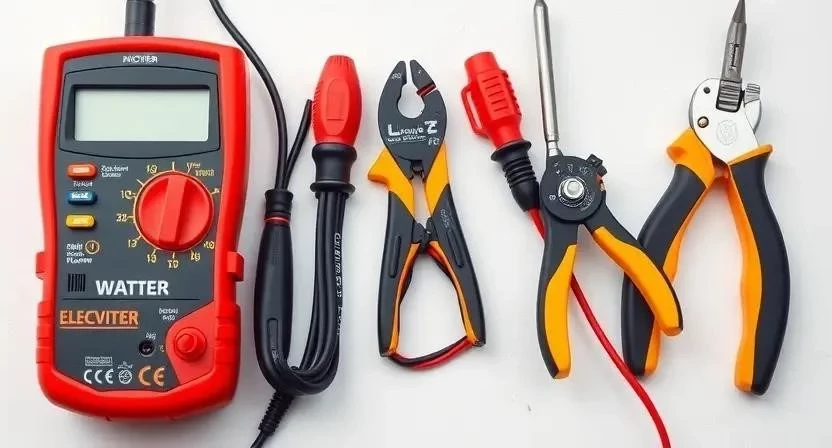

Инструментарий мастера

Без правильного инструмента работа превратится в мучение, а качество соединений упадет. Я рекомендую использовать профессиональный стриппер, чтобы не повредить жилы провода при зачистке. Мультиметр — ваш главный глаз в щитке, без него проверять фазы просто опасно.

• Набор изолированных отверток (PH, PZ, плоские)
• Автоматический стриппер для зачистки изоляции
• Кримпер (обжимной инструмент для наконечников)
• Цифровой мультиметр
• Двухполюсный индикатор напряжения
• Фонарь налобный
• Бокорезы или кусачки

Подготовка рабочего пространства

Первым делом обеспечиваю полный доступ к электрощиту, убирая всё лишнее вокруг. Самый важный этап — полное отключение вводного автомата. Я никогда не приступаю к работе, пока не проверю отсутствие напряжения на всех трех фазах с помощью индикатора. Окружающее пространство застилаю плотной тканью или пленкой, чтобы мелкие обрезки проводов и изоляции не разлетелись по всей комнате.

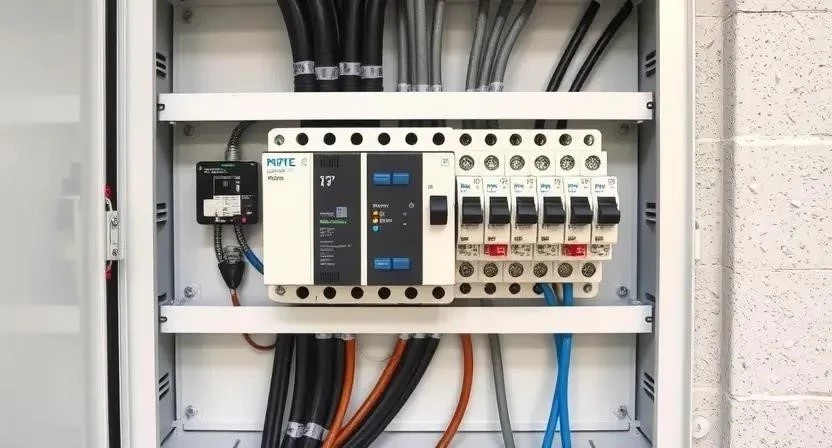

Приведение щита в порядок

Внутри щитка часто скапливается строительная пыль, которую я удаляю пылесосом и сухой кистью. Это важно, так как грязь может вызвать перегрев или даже короткое замыкание. Проверяю, достаточно ли свободного места на DIN-рейке для установки реле и контактора. Если места мало, приходится перераспределять модули. Размечаю точки установки, чтобы соблюсти логику: ввод — защита — распределение. Также обязательно проверяю надежность подключения заземления, так как без него любая защита теряет смысл.

Процесс установки по шагам

Монтаж выполняю строго по технологии. Я заметил, что многие новички пытаются подключать реле напрямую к нагрузке, но это ошибка — внутренние контакты реле быстро сгорают. Поэтому я всегда ставлю контактор.

1. Выбор модели реле (30 мин): Подбираю устройство с функцией защиты от перекоса и обрыва фаз, подходящее под номинальный ток сети.
2. Монтаж на DIN-рейку (10 мин): Защелкиваю реле и контактор в намеченном месте, оставляя небольшие зазоры для вентиляции.
3. Подключение фазных входов (20 мин): Завожу три фазных провода на входные клеммы реле.
4. Подключение нейтрали (10 мин): Соединяю нулевой провод с соответствующей клеммой реле.
5. Схема управления контактором (30 мин): Соединяю выходной контакт реле с катушкой управления контактора.
6. Подключение нагрузки (30 мин): Пропускаю силовые фазы через силовые контакты контактора к потребителям.
7. Настройка порогов (15 мин): Устанавливаю верхний (например, 250В) и нижний (210В) пороги срабатывания.
8. Проверка работоспособности (10 мин): Подаю питание и слежу за индикацией на дисплее.
9. Тестирование обрывом (20 мин): Имитирую обрыв одной из фаз (через автомат), проверяя, что система мгновенно отключила питание.
10. Финальная затяжка (15 мин): Прохожусь по всем клеммам отверткой, чтобы исключить ослабление контактов.

Однажды я столкнулся с тем, что из-за плохо затянутого контакта на нулевом проводе реле начало «сходить с ума» и постоянно отключать свет. С тех пор я перепроверяю каждую затяжку дважды. Также рекомендую использовать наконечники НШВИ — это гарантирует, что жилы провода не раздавятся и не переломатся под винтом.

Технические нюансы и тонкости

Внутри щита может быть довольно жарко, особенно если стоят мощные автоматы. Я слежу, чтобы реле не было зажато плотно между греющимися модулями. Влажность в квартире обычно в норме, но если щит стоит в сыром подъезде, использую герметичные корпуса. Для холодильников и кондиционеров я всегда выставляю время задержки включения не менее 3-5 минут. Это спасает компрессоры от гидроудара при кратковременных скачках напряжения. Что касается УЗО, реле контроля фаз с ними совместимо, главное — соблюдать последовательность: сначала реле, затем УЗО и автоматы.

Типичные ошибки при монтаже

Многие пытаются сэкономить и делают ошибки, которые вылезают в самый неподходящий момент. Я видел щиты, где контактор был подобран «на глаз» и просто расплавился под нагрузкой.

1. Неправильный подбор номинала контактора (слишком слабый для имеющейся нагрузки).
2. Отсутствие или плохой контакт заземления.
3. Перепутанные фазы, что приводит к неправильной работе трехфазных двигателей.
4. Слишком узкие пороги срабатывания (реле отключается при каждом малейшем колебании сети).
5. Игнорирование использования наконечников на многожильном проводе.

Я рекомендую не зажимать голый многожильный провод в клемму — это прямой путь к плохому контакту и пожару.

Расчет затрат на установку

Стоимость зависит от того, будете ли вы делать всё сами или вызовете специалиста. Я подготовил расчет для стандартной квартиры.

Своими руками сэкономить можно прилично, но только если у вас есть инструмент и опыт. В противном случае риск сжечь технику или получить удар током перевешивает любую выгоду.

Обслуживание системы

После установки работа не заканчивается. Раз в полгода я рекомендую проверять затяжку всех винтовых клемм, так как от перепадов температуры металл «гуляет» и контакты ослабевают. Периодически заглядывайте на панель реле: если индикация показывает напряжение на грани порога, стоит вызвать электрика из управляющей компании для проверки общедомового ввода. Срок службы качественного реле составляет около 7-10 лет, после чего конденсаторы внутри устройства могут начать терять емкость.

Альтернативные способы защиты

Если бюджет ограничен или сеть очень нестабильна, можно рассмотреть другие варианты. Однако у каждого есть свои минусы.

Я считаю, что связка «реле + контактор» — это золотая середина по цене и эффективности для квартиры.

Часто задаваемые вопросы

Можно ли ставить реле без контактора?
Только если суммарный ток всех потребителей не превышает номинал контактов самого реле (обычно это 16-25А). Для мощных квартир — категорически нет.

Что делать, если реле постоянно срабатывает?
Проверьте напряжение мультиметром. Если оно действительно скачет, нужно расширить пороги срабатывания или жаловаться в электросеть.

Как правильно настроить вольтаж?
Оптимально: нижний порог 200-210В, верхний 245-250В. Это стандарт для большинства бытовых приборов.

Поможет ли реле при полном отключении света?
Да, оно просто зафиксирует обрыв и не включит технику, когда свет появится, пока напряжение не стабилизируется.

Нужно ли ставить реле на каждую фазу отдельно?
Трехфазное реле делает это автоматически, контролируя все три линии одним устройством.

Влияет ли реле на работу интернета?
Нет, но при срабатывании реле роутер перезагрузится, так как питание будет кратковременно прервано.

Можно ли использовать китайские дешевые аналоги?
Я не рекомендую. В таких устройствах часто плывут пороги срабатывания, и они могут не сработать в критический момент.

Я однажды ставил дешевое безымянное реле, и оно сработало только когда напряжение прыгнуло до 300В, что уже почти привело к пожару. С тех пор использую только проверенные бренды.
