Монтаж электропроводки в жилом помещении требует строгого соблюдения норм безопасности, так как любая ошибка может привести к короткому замыканию или пожару. Средняя стоимость установки одной точки специалистом варьируется от 500 до 1500 рублей, а время выполнения работ занимает около 1-2 часов. Установка розетки с заземлением в доме: пошаговая инструкция по монтажу позволит сделать электросеть безопасной для всех жителей и бытовой техники. Правильный подход к делу исключает риск поражения током при прикосновении к металлическим корпусам приборов.
Особенности подготовки к электромонтажу
Работа с электрикой считается сложной и потенциально опасной. Для успешного результата достаточно иметь базовые навыки работы с ручным инструментом и понимание принципов распределения тока. Я всегда рекомендую начинать с изучения схемы помещения, чтобы точно знать, где проходит силовая линия. Если вы никогда не держали в руках индикаторную отвертку или боитесь работать с напряжением 220В, лучше вызвать профессионального электрика. Безопасность здесь стоит на первом месте, поэтому любые сомнения должны приводить к найму мастера.
Что понадобится для работы

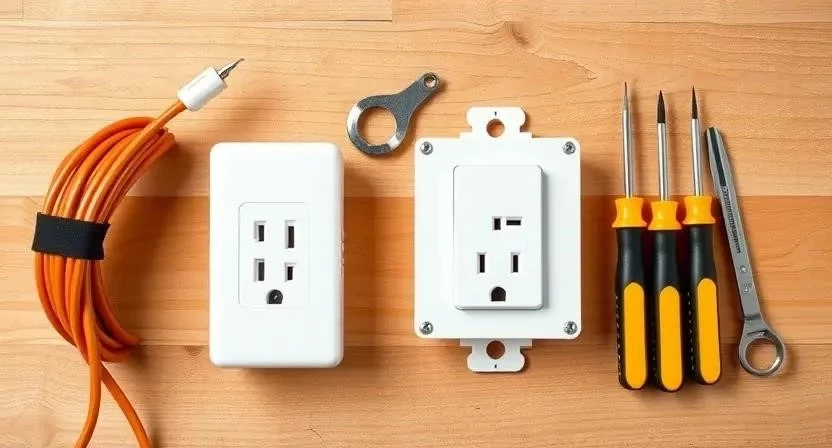

Для качественного монтажа одного узла потребуется определенный набор комплектующих. Я использую только медный кабель, так как он долговечнее и безопаснее алюминия. Оптимальный выбор — ВВГнг 3х2.5, где «нг» означает, что оболочка не поддерживает горение.
- Медный кабель ВВГнг 3х2.5 (расход зависит от длины трассы, в среднем 2-5 метров на точку)
- Розетка с заземляющим контактом (1 шт.)
- Подрозетник для бетона или гипсокартона (1 шт.)
- Дюбель-гвозди для фиксации коробки (2-4 шт.)
- Клеммники WAGO или винтовые зажимы (если нужна развязка)
- Грунтовка глубокого проникновения (100 мл)
- Гипсовая штукатурка для заделки штробы (0.5 кг)
- Изолента ПВХ (небольшой отрезок)
При выборе бренда я советую смотреть на проверенных производителей, чтобы пластик не треснул при затягивании винтов, а контакты не разболтались через месяц.
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 (3м) | 1 шт. | 120 руб/м | 360 руб. |
| Розетка с заземлением | 1 шт. | 250 руб. | 250 руб. |
| Подрозетник | 1 шт. | 50 руб. | 50 руб. |
| Расходники (дюбеля, грунт) | 1 комплект | 100 руб. | 100 руб. |
| Всего | — | — | 760 руб. |
Инструментарий мастера
Качественный инструмент сокращает время работы и гарантирует надежность соединений. Дорогое оборудование, например, профессиональный перфоратор, можно взять в аренду на сутки, если ремонт разовый.
- Набор отверток (крестовая и плоская) — для затяжки клемм
- Пассатижи — для перекусывания и загибания жил
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Перфоратор — для создания отверстия под подрозетник
- Строительный уровень — чтобы розетка не висела криво
- Индикаторная отвертка — для проверки наличия фазы
- Мультиметр — для замера напряжения и прозвонки цепи
- Канцелярский нож — для аккуратного снятия внешней оболочки кабеля
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Нож или кусачки |
| Перфоратор | Бурение отверстий в бетоне/кирпиче | Ударная дрель |
| Индикаторная отвертка | Поиск фазного провода | Мультиметр |
| Уровень | Выравнивание по горизонтали/вертикали | Строительный отвес |
| Пассатижи | Зажим и обрезка проводов | Плоскогубцы |
Организация рабочего пространства
Перед началом монтажа я всегда очищаю зону вокруг будущей розетки. Мебель отодвигаю на максимально возможное расстояние, а пол застилаю плотной полиэтиленовой пленкой. Это избавляет от необходимости потом вычищать мелкую бетонную крошку из всех щелей. Освещение должно быть ярким, поэтому использую переносной прожектор, так как при отключении основного электричества в комнате станет слишком темно для точной работы.
Подготовка стены к монтажу
Сначала я размечаю центр будущей розетки, ориентируясь на высоту мебели. Затем приступаю к штроблению — прорезаю каналы под кабель и высверливаю отверстие под подрозетник. Важно тщательно вычистить всю пыль и мусор изнутри, чтобы коробка села плотно. После этого наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это обеспечит отличную адгезию штукатурки к стене.
Я однажды забыл проверить глубину подрозетника, и в итоге розетка выпирала из стены на сантиметр — пришлось всё переделывать и заново штробить стену. Теперь я всегда проверяю посадку коробки с помощью уровня до того, как окончательно зафиксировать её раствором.
Пошаговый процесс установки
- Обесточивание (5 мин). Выключаю соответствующий автоматический выключатель в электрощите. Проверяю отсутствие напряжения индикаторной отверткой на всех жилах.

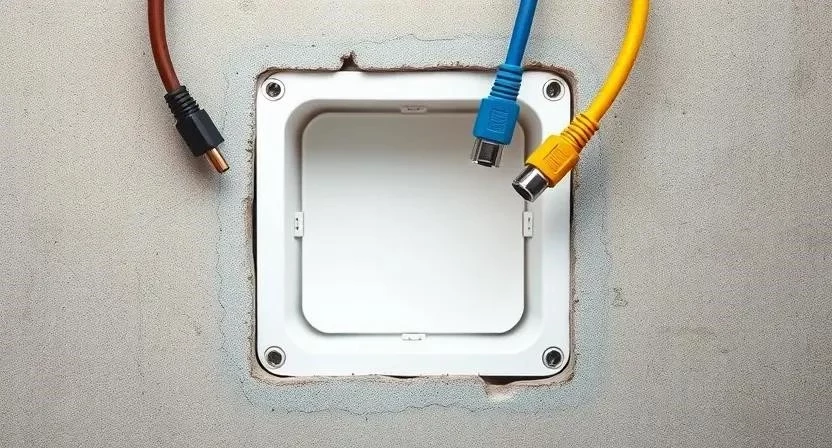

- Монтаж подрозетника (20 мин). Вставляю коробку в отверстие. Выравниваю её по уровню и фиксирую с помощью гипсовой смеси или дюбель-гвоздей.
- Прокладка кабеля (15 мин). Затягиваю кабель ВВГнг в штробу, оставляя запас провода около 10-15 см для удобного подключения.
- Зачистка проводов (5 мин). Снимаю внешнюю изоляцию кабеля, затем зачищаю концы каждой жилы (фаза, ноль, земля) на 8-10 мм.
- Подключение заземления (5 мин). Соединяю желто-зеленый провод с центральным контактом розетки. Это самый важный этап для безопасности.
- Подключение нуля (5 мин). Синий провод фиксирую в соответствующей клемме.
- Подключение фазы (5 мин). Коричневый (или белый) провод подключаю к оставшейся клемме.
- Затяжка винтов (5 мин). Плотно затягиваю все винты. Всегда затягиваю винты с усилием, но без фанатизма, чтобы не сорвать резьбу на дешевых клеммах.
- Укладка проводов (10 мин). Аккуратно складываю кабель «змейкой» внутри подрозетника, чтобы он не мешал механизму розетки.
- Фиксация механизма (5 мин). Вставляю розетку в коробку и затягиваю боковые лапки или фиксирующие винты.
- Установка декора (5 мин). Надеваю декоративную рамку и прикручиваю внешнюю крышку.

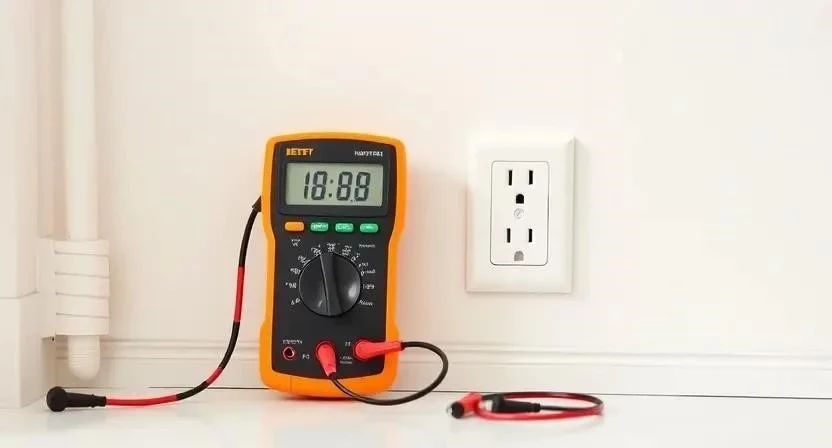

- Тестирование (10 мин). Включаю питание в щитке. С помощью мультиметра проверяю наличие напряжения между фазой и нулем, а также между фазой и заземлением.
Технологические тонкости
При работе с пластиковыми деталями важно избегать экстремально низких температур, иначе корпус розетки может лопнуть при затягивании. Я строго слежу за сечением провода — для розеток использую только 2.5 мм², так как более тонкий кабель будет греться под нагрузкой. Категорически запрещаю соединять медь с алюминием напрямую; если в доме старая проводка, использую специальные переходные клеммники. После установки подрозетника даю штукатурке высохнуть минимум 24 часа перед финальной отделкой стены.
Типичные ошибки новичков
Многие пытаются сэкономить и путают цвета жил, что приводит к путанице при дальнейшем ремонте. Плохо затянутый винт в клемме — главная причина искрения и оплавления пластика. Слишком глубокая посадка подрозетника заставляет мастера тянуть провода, что может привести к их обрыву. Самая опасная ошибка — начало работ без проверки напряжения индикатором.
- Перепутал фазный провод с заземляющим.
- Оставил слишком короткий запас провода в коробке.
- Использовал скрутку вместо клемм или винтового зажима.
- Не проверил надежность контакта после установки декоративной панели.
- Установил подрозетник криво, из-за чего рамка не прилегает к стене.
Видел, как новички путают фазу и ноль — в итоге прибор работает, но металлический корпус бьет током, так как заземление фактически отсутствует или работает неправильно.
Расчет затрат на монтаж
Самостоятельный монтаж позволяет существенно сэкономить, но требует наличия инструментов. Если инструментов нет, аренда может съесть часть выгоды.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 760 руб. | 760 руб. | 0 руб. |
| Работа | 0 руб. | 1000 руб. | 1000 руб. |
| Инструмент (аренда) | 300 руб. | 0 руб. | -300 руб. |
| 1060 руб. | 1760 руб. | 700 руб. |
Правила эксплуатации и уход
После завершения работ розетка готова к использованию. Помните, что допустимая нагрузка на стандартную бытовую розетку составляет 16А (около 3.5 кВт). Не стоит включать в один разветвитель одновременно чайник, стиральную машину и обогреватель. Я рекомендую раз в два года проверять надежность контактов — просто подтянуть винты, так как от вибраций и перепадов температур они могут ослабнуть. Признаком износа является потемнение пластика вокруг отверстий или характерный треск при включении прибора.
Варианты исполнения и альтернативы
Для современного интерьера отлично подходят безрамочные розетки, которые монтируются заподлицо со стеной. Если в одной точке планируется много техники, лучше сразу ставить блок из 3-4 розеток. При монтаже в гипсокартонные стены я не использую раствор; вместо него применяю специальные зажимные «ушки» или металлические адаптеры, которые плотно фиксируют подрозетник к листу ГКЛ.
Ответы на частые вопросы
Можно ли установить розетку с заземлением, если в доме нет общего контура заземления?
Установить можно, но заземляющий контакт останется бесполезным. Он не будет отводить ток на землю, и защита не сработает. В таком случае рекомендуется создать заземляющий контур или установить УЗО.
Какой кабель лучше использовать для розеток?
Оптимальный вариант — ВВГнг-LS 3х2.5. Он медный, не поддерживает горение и имеет низкое дымовыделение.
Чем отличается заземление от зануления?
Заземление соединяет корпус прибора с реальным контуром в земле. Зануление — это соединение с нулевым проводом сети. Заземление гораздо безопаснее.
Что делать, если провод слишком короткий?
Нельзя натягивать провод. Нужно использовать качественный клеммник (например, WAGO), чтобы нарастить длину жилы, и спрятать соединение в подрозетник.
Можно ли использовать скрутку вместо клемм?
Нет, скрутка в современных нормах запрещена. Она окисляется, греется и может стать причиной пожара.
Как проверить, работает ли заземление в установленной розетке?
Используйте мультиметр. Измерьте напряжение между фазой и нулем (должно быть ~230В), затем между фазой и заземлением (тоже должно быть ~230В). Если между нулем и землей 0-2В — всё в порядке.
Как выбрать качественную розетку?
Смотрите на материал корпуса (должен быть негорючий поликарбонат) и толщину металлических пластин внутри. Хорошая розетка имеет четкий щелчок при включении и плотно держит вилку.
