Ванная комната считается самым опасным местом в квартире из-за высокой влажности и наличия металлических труб. Чтобы избежать удара током при утечке, необходимо понять, зачем нужно УЗО в ванной комнате. Монтаж одного устройства занимает около 2-3 часов, а стоимость самого модуля варьируется от 500 до 2500 рублей. Правильно установленная защита спасает жизнь при повреждении изоляции стиральной машины или бойлера.
Что нужно знать перед началом

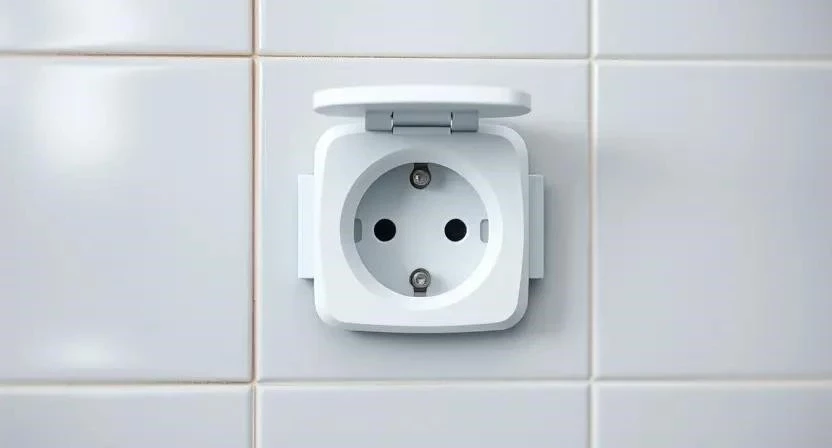

Работы по установке защиты относятся к средней сложности. Я рекомендую приступать к ним только при наличии базовых знаний электрики: вы должны четко различать фазный провод, ноль и заземление. Основным документом здесь выступают правила ПУЭ, которые строго регламентируют электробезопасность в помещениях с повышенной влажностью. В ванной обязательно использование влагозащищенных розеток со степенью защиты не ниже IP44. Весь процесс от подготовки до проверки занимает около трех часов, если в щитке достаточно свободного места.
Необходимые материалы
Для качественного монтажа я использую только сертифицированные компоненты. Дешевые китайские модули часто срабатывают с задержкой или, наоборот, «выбивают» без причины. Я предпочитаю проверенные бренды, такие как Schneider Electric, ABB или Legrand, хотя для бюджетного ремонта вполне подойдет IEK.
- Устройство защитного отключения (УЗО) с током утечки 10 или 30 мА
- Кабель ВВГнг-LS сечением 3х2.5 мм² (для розеток)
- Кабель ВВГнг-LS сечением 3х1.5 мм² (для освещения)
- Наконечники НШВИ (под сечение кабеля)
- DIN-рейка (если в щитке нет свободного места)
- Клеммники Wago или винтовые зажимы
- Изолента ПВХ или термоусадочные трубки
- Маркировочные бирки для проводов
Таблица 1. Расход и стоимость материалов
| Материал | Характеристика | Расход | Цена (средняя) | |
|---|---|---|---|---|
| УЗО | 25А, 30мА, тип А | 1 шт. | 1200 руб. | 1200 руб. |
| Кабель ВВГнг-LS | 3х2.5 мм² | 5-10 м | 90 руб/м | 720 руб. |
| Наконечники НШВИ | 0.5 — 2.5 мм² | 10 шт. | 5 руб/шт | 50 руб. |
| Клеммы Wago | 221 серия | 4 шт. | 30 руб/шт | 120 руб. |
| Маркировка | Самоклеящаяся | 1 набор | 100 руб. | 100 руб. |
Необходимые инструменты
Правильный инструмент делает работу безопасной и аккуратной. Я никогда не использую обычный нож для зачистки проводов, так как можно случайно надрезать жилу, что приведет к перегреву контакта в будущем.

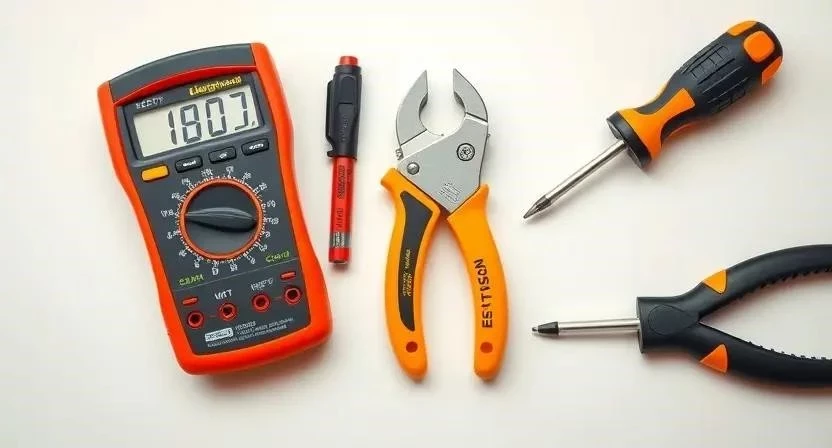

- Мультиметр — для проверки напряжения и прозвонки цепи
- Индикаторная отвертка — чтобы быстро найти фазу
- Стриппер — для быстрой и чистой зачистки изоляции
- Набор диэлектрических отверток (крестовая и плоская)
- Пресс-клещи (кримпер) — для обжима наконечников
- Пассатижи — для подгибания проводов
- Фонарик налобный — для работы в темном щитке
Таблица 2. Назначение инструментов
| Инструмент | Назначение | Обязательно / Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения, проверка УЗО | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 руб. |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 руб. |
| Кримпер | Обжим наконечников НШВИ | Обязательно | 1200 руб. |
| Набор отверток | Затяжка винтовых соединений | Обязательно | 1000 руб. |
Подготовка помещения
Первым делом я полностью обесточиваю сеть в квартире. Недостаточно просто выключить автомат в ванной — нужно отключить вводной рубильник в общем щитке. После этого я обязательно проверяю отсутствие напряжения мультиметром или индикатором на всех контактах, с которыми буду работать. Организую удобный доступ к электрощитку, убираю лишние вещи из ванной и застилаю пол плотной пленкой или картоном, чтобы случайно упавший обрез провода или винтик не потерялся в сливе или за плиткой.
Подготовка поверхности
Я начинаю с ревизии существующей проводки. Важно проверить, есть ли в линии полноценное заземление. Если в доме старый фонд и заземления нет, УЗО все равно будет работать, но эффективность защиты снизится. Я тщательно очищаю внутреннюю часть щитка от пыли и строительного мусора с помощью пылесоса, так как пыль может вызвать микрозамыкания. Затем я размечаю места установки новых модулей на DIN-рейке, чтобы провода ложились ровно и не перекрещивались, создавая «паутину».
Пошаговая инструкция по установке
Монтаж устройства защитного отключения в ванной требует предельной точности. Я однажды видел работу «мастера», который не затянул винт на нулевом проводе — в итоге УЗО сгорело через неделю из-за плохого контакта. Работайте аккуратно.
- Выбор номинала УЗО (15 мин). Подбираю ток утечки: для ванной идеально 10 мА, но допустимо 30 мА. Номинальный ток должен быть не меньше, чем у автоматического выключателя, стоящего перед ним.
- Подготовка проводов (20 мин). Зачищаю концы фазного и нулевого проводов на 10-12 мм. Обязательно надеваю наконечники НШВИ и обжимаю их кримпером.

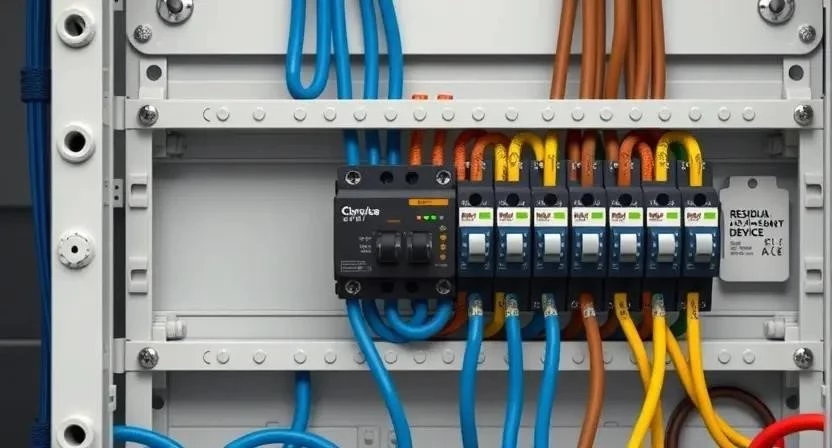

- Монтаж устройства на DIN-рейку (5 мин). Защелкиваю УЗО в свободный слот щитка. Убеждаюсь, что модуль зафиксирован плотно и не люфтит.
- Подключение фазного провода (10 мин). Вставляю фазу в верхний входной контакт (L) и затягиваю винт с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Подключение нулевого провода (10 мин). Подключаю входящий ноль (N) в соответствующий разъем. Важно: ноль должен идти строго через УЗО, иначе оно не сработает.
- Соединение с нагрузкой (20 мин). Вывожу фазу и ноль с нижней части УЗО на автоматический выключатель, который питает розетки и свет в ванной.
- Проверка контактов (10 мин). Я вручную дергаю каждый провод. Если провод шевелится — затягиваю снова. Плохой контакт = нагрев = пожар.
- Первый запуск (5 мин). Включаю вводной автомат. Проверяю, чтобы не было искрения и посторонних запахов.
- Тестирование кнопкой ТЕСТ (5 мин). Нажимаю кнопку «Т» на корпусе. УЗО должно мгновенно отключить питание. Это подтверждает исправность внутреннего механизма.
- Фиксация проводов стяжками (15 мин). Собираю провода в аккуратные пучки с помощью нейлоновых стяжек, чтобы они не мешали закрытию дверцы щитка.
Важные нюансы
В ванной комнате критически важна влажность. Я всегда проверяю, чтобы все соединения были максимально герметичны. Если щиток находится прямо в помещении, он должен иметь степень защиты не ниже IP44. По поводу тока утечки: 10 мА — это «золотой стандарт» для мокрых зон, так как такое устройство срабатывает быстрее и надежнее. Однако, если у вас много техники (стиралка, бойлер, теплый пол), может возникнуть суммарная утечка, и УЗО на 10 мА будет постоянно выбивать. В таком случае я ставлю 30 мА, но разделяю линии на разные модули.
Частые ошибки
Новички часто допускают промахи, которые делают защиту бесполезной или даже опасной. Я составил список того, чего делать категорически нельзя:
- Перепутал фазу и ноль. В некоторых моделях УЗО это приводит к тому, что устройство просто не будет работать.
- Установка без заземления. Хотя УЗО работает и без него, отсутствие заземления означает, что прибор будет «бить» током до тех пор, пока ток утечки не достигнет порога срабатывания УЗО.
- Неправильный номинал. Поставили УЗО на 16А, а автомат на 25А. В итоге при перегрузке сгорит УЗО, а не автомат.
- Игнорирование кнопки ТЕСТ. Многие ставят устройство и забывают о нем на годы. Механизм может «закиснуть».
- Объединение нулей. Если соединить нули от разных линий после УЗО, оно будет срабатывать мгновенно при включении любого прибора.
Расчет стоимости
Сравним два варианта: когда я делаю всё сам и когда вызываю профессионального электрика. Цены указаны средние по рынку.
Таблица 3. Сравнение стоимости монтажа
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Комментарий |
|---|---|---|---|
| УЗО (средний сегмент) | 1200 | 1200 | Цена устройства |
| Расходники (кабель, наконечники) | 500 | 500 | Минимальный набор |
| Работа электрика | 0 | 2500 | Монтаж + настройка |
| Инструмент (амортизация) | 200 | 0 | Свой инструмент |
| 1900 | 4200 | Разница в 2300 руб. |
Уход после завершения
УЗО — это не «поставил и забыл». Я рекомендую раз в месяц нажимать кнопку «ТЕСТ». Это имитирует утечку тока и проверяет, срабатывает ли расцепитель. Также раз в полгода стоит проверить затяжку винтов в щитке, так как от перепадов температур медь «течет», и контакты могут ослабнуть. Срок службы качественного модуля составляет около 10-15 лет, но если вы заметили, что рычаг стал ходить туго или устройство начало срабатывать без причины — пора его менять.
Альтернативные варианты
Помимо классического УЗО, существуют дифференциальные автоматы (АВДТ) и реле напряжения. Диф-автомат объединяет в себе функции обычного автомата (защита от КЗ и перегрузки) и УЗО (защита от утечки). Это экономит место в щитке, но стоит в два раза дороже. Реле напряжения же защищает технику от скачков сети (например, если 220В превратились в 380В), но оно не спасет от удара током.
Таблица 4. Сравнение УЗО и Диф-автомата
| Характеристика | УЗО | Диф-автомат (АВДТ) | |
|---|---|---|---|
| Защита от удара током | Да | Да | Одинаково |
| Защита от короткого замыкания | Нет | Да | Диф-автомат универсальнее |
| Защита от перегрузки | Нет | Да | Диф-автомат надежнее |
| Габариты в щитке | 1 модуль | 1 модуль | Одинаково |
| Стоимость | Низкая | Высокая | УЗО дешевле |
FAQ
Можно ли ставить УЗО вместо автомата?
Нет. УЗО не защищает от короткого замыкания и перегрузки. Если произойдет КЗ, УЗО не сработает, и провода просто сгорят. Ставьте УЗО либо перед автоматом, либо после него.
Почему УЗО постоянно выбивает?
Скорее всего, в одном из приборов (бойлере или стиралке) произошла утечка тока на корпус. Также причиной может быть плохая изоляция кабеля в стене, куда попала влага. Я рекомендую отключать все приборы по очереди, чтобы найти виновника.
Нужно ли УЗО, если есть заземление?
Да, обязательно. Заземление отводит ток, но УЗО — это именно устройство, которое отключает питание, когда этот ток начинает течь через человека. Это две разные, но дополняющие друг друга системы безопасности.
Как выбрать ток утечки?
Для ванной комнаты я советую 10 мА — это максимально чувствительный порог. Если сеть «грязная» или приборов много, ставьте 30 мА. Всё, что выше 30 мА, для защиты людей в ванной не подходит.
Можно ли использовать УЗО в старом доме без заземления?
Можно. УЗО будет работать, сравнивая ток в фазе и нуле. Если часть тока «уйдет» через вас в пол или трубу, УЗО это заметит и отключит свет.
Что делать, если в щитке нет места?
Можно заменить обычный автомат на диф-автомат. Это освободит одно место, так как один модуль будет выполнять две функции.
Как часто нужно проверять УЗО?
Я нажимаю кнопку теста раз в месяц. Это занимает 2 секунды, но дает уверенность, что в критической ситуации устройство не подведет.
Влияет ли влажность на работу УЗО?
Сама влажность не влияет на электронику модуля, но она увеличивает вероятность утечек тока в приборах, что заставляет УЗО срабатывать чаще.
Безопасность при монтаже:
Работайте только в резиновых тапочках или специальной обуви. Используйте инструменты с изолированными ручками. Никогда не работайте под напряжением — даже если вам кажется, что «всего на минутку». Проветривайте помещение, если используете химические очистители для щитка.
