Обновление электрики в старом жилом фонде требует особого подхода к безопасности. Установка заземления TN-C-S в старом доме позволяет защитить технику от сгорания и людей от удара током при пробое изоляции. Процесс занимает обычно от 2 до 3 рабочих дней. Стоимость материалов для базового контура начинается от 10 000 рублей, но итоговая сумма зависит от сложности ввода. Правильный монтаж исключает риск поражения электричеством в быту.
Подготовительный этап и важные условия
Прежде чем приступать к работам, я всегда оцениваю состояние старой проводки. В домах старого фонда часто встречается изношенный алюминий, который несовместим с современными медными шинами без специальных переходов. Для выполнения задачи потребуются базовые навыки работы с электроинструментом и понимание принципов работы сети. В среднем на весь комплекс работ уходит около 20-30 часов чистого времени. Обязательно согласуйте любые манипуляции с вводным щитком в управляющей компании или энергосбыте, чтобы избежать штрафов и внезапного отключения всего подъезда.
Перечень необходимых материалов
Для качественного монтажа используйте только сертифицированные компоненты. Медь обеспечивает лучшую проводимость и долговечность системы. Я рекомендую закупать кабель с запасом 10-15% на изгибы и обрезку.
- Медный провод ПВ-3 (ПуГВ) сечением 6-10 мм² для магистрали
- Шины PE из оцинкованной стали или меди
- Заземляющие стальные или медные стержни (электроды)
- Медные наконечники под обжим
- Клеммные зажимы с винтовым креплением
- Гофрированная труба ПВХ для защиты кабеля
- Изолента ПВХ профессиональная
- Стоечные зажимы для фиксации проводника
| Материал | Расход на квартиру | Расход на м² (ориент.) | Цена за ед. (сред.) | |
|---|---|---|---|---|
| Провод ПВ-3 6мм² | 25 м | — | 80 руб/м | 2000 |
| Стержень заземления | 2 шт. | — | 1200 руб/шт | 2400 |
| Шина PE (100мм) | 1 шт. | — | 400 руб/шт | 400 |
| Наконечники медные | 20 шт. | — | 15 руб/шт | 300 |
| Гофра ПВХ 20мм | 15 м | — | 30 руб/м | 450 |

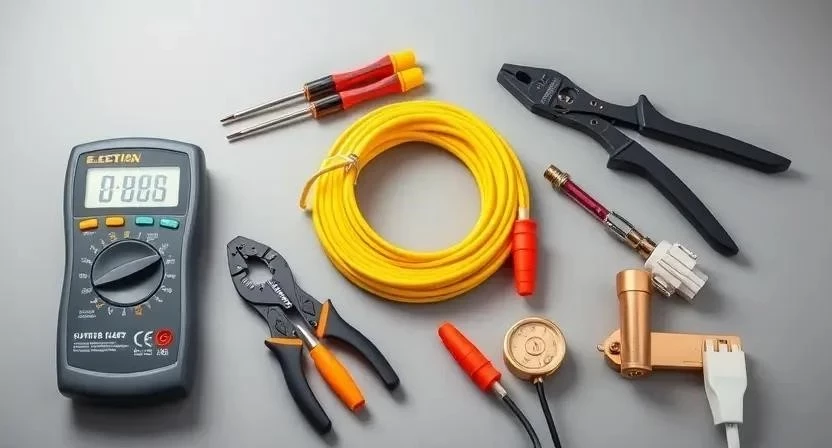

Инструментарий для выполнения работ
Качественный инструмент сокращает время монтажа и гарантирует надежность соединений. Некоторые позиции можно взять в аренду в строительных центрах, если вы не планируете заниматься электрикой постоянно.
- Перфоратор — для штробления стен и бурения отверстий в бетоне
- Обжимной инструмент (кримпер) — для фиксации наконечников на жилах
- Мультиметр или вольтметр — для проверки напряжения и прозвонки цепей
- Набор диэлектрических отверток — для безопасной работы в щитке
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Уровень строительный — для ровной установки шин
- Пассатижи с изолированными ручками — для работы с проводом
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор | Монтаж кабеля, отверстия | Обязательно | 5000 — 12000 |
| Кримпер | Обжим наконечников | Обязательно | 1500 — 3000 |
| Мультиметр | Замеры сопротивления | Обязательно | 1000 — 4000 |
| Стриппер | Снятие изоляции | Желательно | 500 — 1500 |
| Набор отверток | Затяжка клемм | Обязательно | 800 — 2000 |
Организация рабочего пространства
Свободный доступ к электрощитку — главный приоритет. Уберите всю мебель и лишние предметы в радиусе двух метров от панели. Застелите пол плотной пленкой или картоном, чтобы строительная пыль от штробления не осела на мебели. Обеспечьте приток свежего воздуха, особенно при использовании химических очистителей или при работе с кабелем в узких нишах. Это позволит избежать скопления вредных испарений и облегчит перемещение по комнате.
Подготовка поверхностей и узлов
Работу в щитке начинайте с полной очистки корпуса от пыли и окислов с помощью специального спрея-очистителя или сухой щетки. Проверьте все точки крепления будущих шин — старый металл может быть рыхлым или проржавевшим. Если планируете прокладывать кабель сквозь стены, предварительно очистите места прохода от старой штукатурки. Я рекомендую использовать грунтовку глубокого проникновения в местах штроб перед заделкой кабеля, чтобы раствор лучше держался и не трескался со временем.
Пошаговая технология монтажа
Я однажды монтировал систему в доме 60-х годов, где провода были алюминиевые — мне пришлось полностью менять вводной кабель, так как старый просто рассыпался в руках. В данной инструкции привожу алгоритм для стандартного случая.
- Анализ системы TN-C (1 час). Изучаю схему: где проходит общий нулевой провод PEN и как он распределен по квартире.
- Выбор места для заземлителя (1 час). Определяю точку забивки стержней вне зоны прохождения подземных коммуникаций.

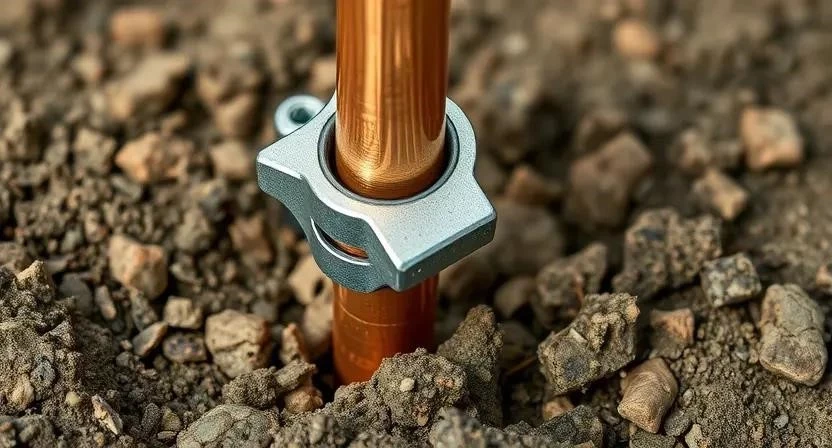

- Монтаж внешнего контура (4 часа). Забиваю электроды в почву, соединяю их стальной полосой, обеспечивая надежный контакт.
- Подвод проводника (2 часа). Прокладываю медный кабель от контура к вводному щитку в защитной гофре.

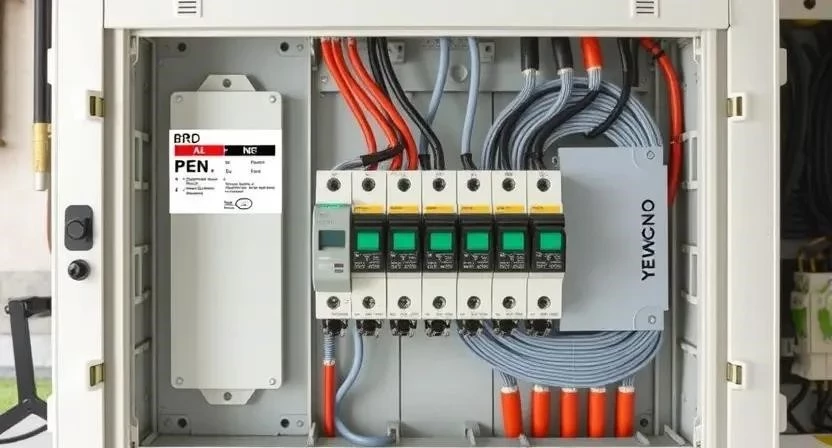

- Установка ГЗШ (1 час). Креплю главную заземляющую шину на диэлектрических стойках внутри щитка.
- Разделение PEN-проводника (1 час). Самый важный этап: разделяю общий ноль на PE (защитный) и N (рабочий).
- Подключение фаз и нуля (1 час). Монтирую фазные проводники и подключаю рабочую нулевую шину.
- Монтаж УЗО (2 часа). Устанавливаю устройства защитного отключения для защиты мокрых зон и розеток.
- Прокладка PE к потребителям (6 часов). Тяну заземляющий провод к каждой розетке, заменяя старые двухжильные линии.
- Проверка соединений (1 час). Протягиваю все винтовые зажимы с усилием, чтобы избежать искрения.
- Замер сопротивления (1 час). Использую прибор для проверки, чтобы сопротивление контура было в пределах ПУЭ.
- Тестирование УЗО (1 час). Нажимаю кнопку «Тест» на каждом модуле и проверяю срабатывание при имитации утечки.
| Этап работ | Время (ч) | Особенности |
|---|---|---|
| Контур заземления | 5 | Работа с грунтом, забивка стержней |
| Прокладка кабеля | 8 | Штробление, укладка в гофру |
| Сборка щитка | 5 | Разделение PEN, монтаж УЗО |
| Пусконаладка | 3 | Замеры сопротивления, тесты |
| Финишная отделка | 4 | Заделка штроб, установка розеток |
Технические нюансы и специфика

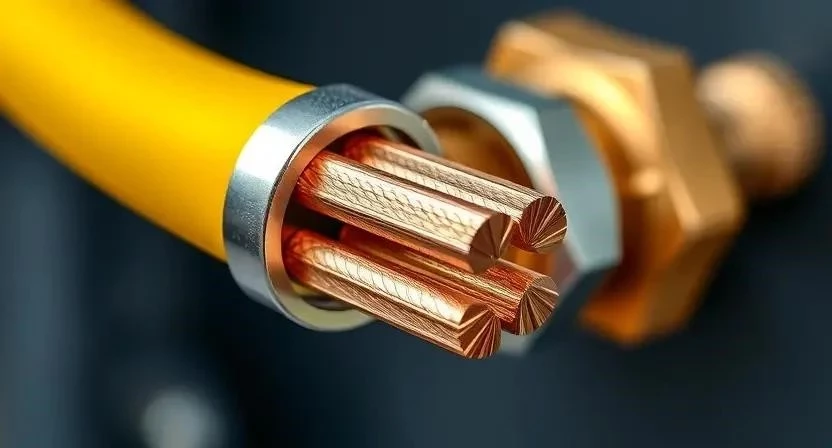

При монтаже учитывайте температуру: при сильных морозах почва твердеет, и забивать стержни становится почти невозможно. Влажность почвы напрямую влияет на сопротивление — в песчаных грунтах контур приходится делать более разветвленным. Я всегда использую специальные переходные зажимы при соединении медного кабеля со стальными стержнями, чтобы предотвратить электрохимическую коррозию. После обжима наконечников даю соединениям «отстояться» и проверяю их механическим рывком перед окончательным монтажом.
Типичные ошибки новичков
Я видел, как новички соединяют медь и алюминий напрямую, что приводит к окислению и пожару в щитке через год эксплуатации. Чтобы этого избежать, используйте только клеммники WAGO с пастой или специальные переходные гильзы.
- Ошибка в разделении PEN: установка дополнительных разрывов или предохранителей на PE-проводник.
- Слишком тонкий кабель: использование провода сечением менее 4-6 мм² для магистрали заземления.
- Игнорирование корпусов: отсутствие заземления на металлических корпусах бойлеров или стиральных машин.
- Неверный ток УЗО: установка УЗО на 30мА там, где требуются более чувствительные датчики (10мА) для влажных зон.
- Плохой контакт: недотяжка винтов на шине PE, что создает высокое сопротивление.
Расчет стоимости реализации
Цена зависит от того, будете ли вы выполнять работы самостоятельно или наймете специалиста. Самостоятельный монтаж экономит деньги, но требует наличия дорогого инструмента (например, мультиметра и кримпера).
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 7000 | 7000 | 0 |
| Инструмент (аренда/покупка) | 3000 | 0 | -3000 |
| Работа по монтажу | 0 | 15000 | 15000 |
| Замеры и сертификация | 0 | 3000 | 3000 |
| 10000 | 25000 | 15000 |
Обслуживание системы после запуска
Заземление не является вечным. Раз в два-три года я рекомендую проверять сопротивление контура, так как почва может проседать или пересыхать. Проверяйте затяжку контактов в электрощитке раз в год — от вибраций и перепадов температур винты могут ослабнуть. Срок службы медных шин и кабеля в гофре составляет около 25-30 лет, а стальные стержни в агрессивной почве могут потребовать замены через 10-15 лет.
Альтернативные решения
Система TN-S считается более совершенной, так как защитный и рабочий нули разделены на всем протяжении от подстанции, но в старом фонде реализовать ее почти невозможно без полной замены общедомовых сетей. Вариантом может стать использование систем уравнивания потенциалов (СУП), когда все металлические части в ванной соединяются в одну сеть. Некоторые пытаются ограничиться только установкой УЗО без заземления — это снижает риски, но не убирает потенциал с корпуса прибора, что делает эксплуатацию менее комфортной и менее безопасной.
Ответы на частые вопросы
Мне часто задают вопрос про трубы отопления, и я всегда говорю: забудьте об этом, это смертельно опасно. Использование труб в качестве заземления запрещено ПУЭ, так как при замене участка трубы на пластиковую вы останетесь без защиты, а ваши соседи могут получить удар током.
Законно ли ставить заземление в квартире?
Да, если вы не врезаетесь в общедомовой стояк без согласования. Монтаж собственного контура во дворе или использование выделенной линии PE законно и приветствуется.
Как проверить заземление бытовым прибором?
С помощью мультиметра в режиме измерения напряжения. Между фазой и нулем будет ~230В, между фазой и землей — также ~230В. Если между нулем и землей более 2-5В, значит, система работает некорректно.
Что делать, если в доме нет общего заземления?
Единственный надежный выход — устройство собственного контура заземления (забивка стержней) или установка очень качественных УЗО с соответствующим расчетом нагрузки.
Меры безопасности при работе
Работа с электричеством не прощает ошибок. Обязательно используйте диэлектрические перчатки и защитные очки при сверлении стен. Перед любым касанием проводов проверяйте отсутствие напряжения вольтметром. При работе с химией для очистки контактов обеспечьте сквозное проветривание помещения. Никогда не работайте в одиночку — рядом должен быть человек, способный обесточить сеть в случае аварии. Помните о пожаробезопасности: держите под рукой исправный огнетушитель.
