УЗО или дифавтомат: основные отличия и правила выбора

Монтаж электропроводки в частном доме всегда упирается в вопрос безопасности. Ошибка в выборе защитных устройств может привести к выходу техники из строя или, что гораздо хуже, к удару током. Стоимость качественного комплекта защиты на одну линию варьируется от 1 200 до 3 500 рублей. Время установки одного модуля занимает около 15 минут. Правильный ответ на вопрос, какое поставить — УЗО или дифавтомат: основные отличия и правила выбора — поможет создать надежный электрощиток.

Основы защиты: что такое УЗО и дифавтомат

Устройство защитного отключения (УЗО) работает как очень чувствительный «весы». Оно сравнивает ток, уходящий по фазному проводу, и ток, возвращающийся по нулевому. Если возникает разница (утечка), прибор мгновенно разрывает цепь. Это спасает человека от смерти при касании оголенного провода.

Дифференциальный автомат (дифавтомат) объединяет в одном корпусе функции УЗО и обычного автоматического выключателя. Он защищает и от утечек тока, и от коротких замыканий, и от перегрузки сети. По сути, это «два в одном», которое экономит место в щитке, но стоит дороже.

Технические параметры и сравнение

Выбор зависит от номинального тока и тока утечки. Для защиты людей обычно используют отсекающий ток 30 мА, а для влажных зон — 10 мА. Время срабатывания у обоих устройств почти мгновенное, обычно до 0,1 секунды.

Особенности монтажа и установки

Установка модульного оборудования требует точности. Я однажды смонтировал щиток в старом доме и заметил, что из-за тесноты провода начали перегибаться, что привело к ложному срабатыванию защиты. Поэтому всегда закладывайте запас места.

Необходимые материалы:

• УЗО или дифавтомат (согласно схеме) — 1-5 шт.
• DIN-рейка (стандартная) — 1 метр.
• Провод ПВ-3 (сечением 2.5 мм² для розеток, 1.5 мм² для света) — по длине линий.
• Наконечники НШВИ — 20-40 шт.
• Маркировочные бирки — 1 комплект.
• Изолента или термоусадка — 1 рулон.
• Шины нулевые и заземляющие — 2 шт.
• Крепежные саморезы для щитка — 10 шт.

Инструменты для работы:

• Отвертка диэлектрическая (шлицевая и крестовая) — обязательно.
• Стриппер для зачистки изоляции — обязательно.
• Мультиметр или тестер — обязательно.
• Кримпер (пресс-клещи) для наконечников — обязательно.
• Бокорезы — обязательно.
• Фонарик налобный — желательно.
• Маркер перманентный — желательно.

Пошаговая инструкция по установке:

1. Полное обесточивание сети и проверка отсутствия напряжения мультиметром (2 мин).
2. Подготовка DIN-рейки и установка корпуса щитка (10 мин).
3. Монтаж УЗО или дифавтомата на рейку до щелчка фиксатора (1 мин).
4. Зачистка концов проводов на 10-12 мм с помощью стриппера (3 мин).
5. Опрессовка жил наконечниками НШВИ для лучшего контакта (5 мин).
6. Подключение фазного провода к верхнему контакту устройства (2 мин).
7. Подключение нулевого провода (для УЗО — строго через него в сеть) (2 мин).
8. Соединение выхода устройства с соответствующим автоматическим выключателем (3 мин).
9. Подключение заземляющего провода к общей шине PE (2 мин).

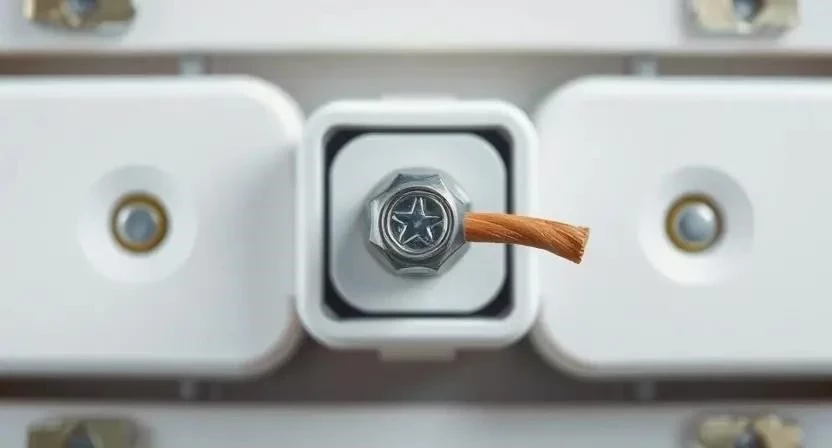

10. Протяжка всех винтовых зажимов с усилием, чтобы не было люфта (5 мин).
11. Проверка работоспособности через кнопку «Тест» (1 мин).
12. Маркировка линии (например, «Кухня розетки») (2 мин).

Важно соблюдать температурный режим: монтаж проводите при температуре от +5 до +30 градусов. Влажность воздуха не должна превышать 80%, чтобы избежать окисления контактов. Я всегда проверяю затяжку винтов дважды, так как ослабленный контакт — это главный путь к пожару.

Эксплуатация и долговечность

Срок службы качественного оборудования (ABB, Schneider Electric) составляет 15-20 лет. Дешевые аналоги от IEK могут потребовать замены через 5-7 лет. Главный враг защиты — пыль и окисление контактов.

Я считаю, что проверять кнопку «Тест» нужно минимум раз в месяц. Это сбрасывает накопившийся статический заряд и подтверждает, что механизм расцепления не заклинило.

1. Нажимайте кнопку «Тест» ежемесячно.
2. Следите за отсутствием посторонних шумов (треска) в щитке.
3. Проверяйте температуру корпуса при максимальной нагрузке (не должен быть горячим).
4. Очищайте внутренности щитка от пыли пылесосом раз в год.
5. Обновляйте маркировку, если переносили линии.
6. Следите за тем, чтобы в щиток не попадала влага.
7. Проверяйте надежность крепления проводов раз в два года.

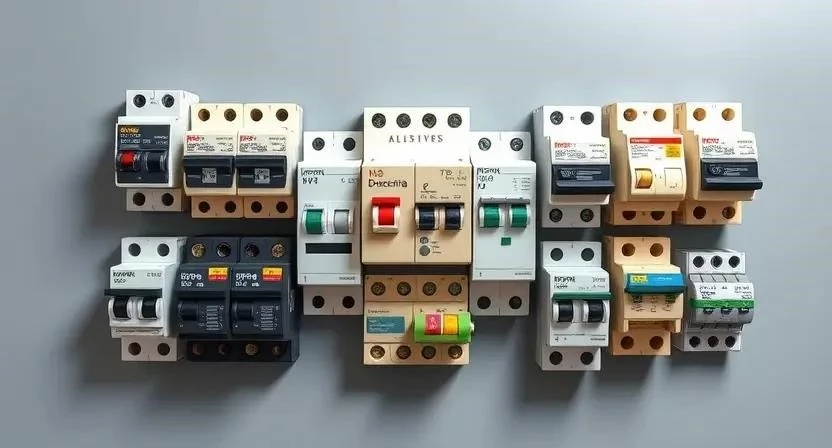

Визуальные отличия и маркировка

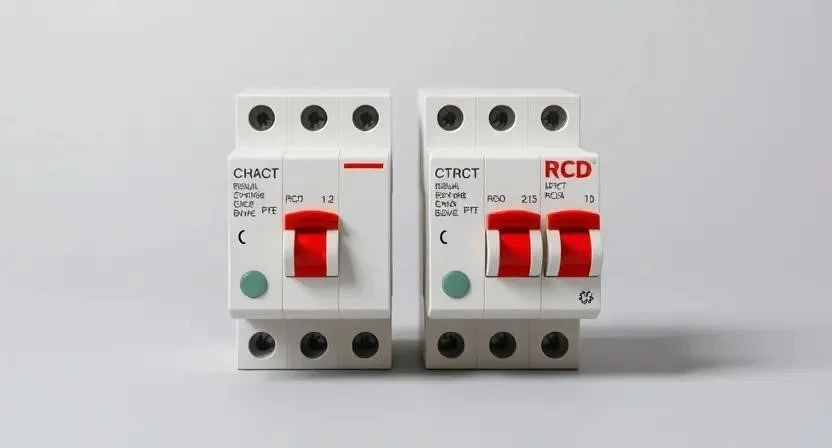

Внешне устройства похожи, но есть детали. УЗО обычно имеет одну кнопку «Тест» и два основных зажима. Дифавтомат выглядит как стандартный автомат с рычагом, но также оснащен кнопкой проверки.

На что смотреть при осмотре:

• Наличие символа IΔn (указывает на ток утечки).
• Маркировка номинального тока (например, C16 или 40A).
• Тип УЗО (тип А или тип АС).
• Количество полюсов (1P+N или 2P).
• Бренд производителя на передней панели.
• Цвет рычага включения/выключения.
• Схема подключения на боковой стенке.
• Наличие сертификата соответствия в паспорте.

Финансовый расчет: что выгоднее

Часто возникает спор: поставить одно мощное УЗО на группу автоматов или отдельный дифавтомат на каждую линию. Я часто вижу, как люди экономят на заземлении, но покупают дорогие приборы, что бессмысленно.

Экономия при самостоятельном монтаже составляет около 20-30% от общей сметы, так как работа электрика по сборке щитка стоит от 500 до 1 500 рублей за один модуль.

Разбор преимуществ и недостатков

Каждый вариант имеет свои слабые места. Главный минус группового УЗО — если произойдет утечка на одной розетке, свет погаснет во всем доме или в целом крыле.

Ошибки новичков при выборе:

1. Установка УЗО с номинальным током меньше, чем у автомата (прибор сгорит).
2. Отсутствие заземления (защита сработает, но будет менее эффективна).
3. Использование одного УЗО на слишком большое количество линий (постоянные ложные срабатывания).
4. Путаница фазы и нуля при подключении.
5. Покупка самого дешевого оборудования без сертификатов.

Рекомендации по зонам применения

Для разных комнат нужны разные подходы. В ванной комнате риск удара током максимален из-за влаги, поэтому там ставят самую чувствительную защиту.

Что обязательно защитить отдельной линией:

• Стиральная машина.
• Посудомоечная машина.
• Бойлер.
• Электроплита.
• Кондиционер.
• Уличные светильники.
• Подогрев пола.

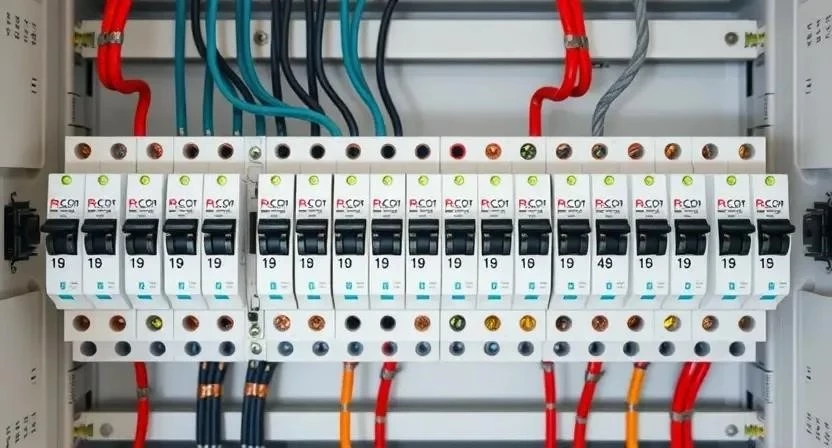

Советы по компоновке щитка

Многие хотят поставить дифавтоматы на все линии. Я сам когда-то перепутал фазу и ноль в одном из таких щитков, и это привело к тому, что защита не сработала вовремя. Мой совет: используйте комбинированную схему.

Ставьте одно общее УЗО на группу из 3-4 автоматов для освещения и обычных розеток. Для «мокрых» зон и дорогой техники используйте отдельные дифавтоматы. Это упрощает поиск неисправности. Если выбьет дифавтомат в ванной, вы будете знать точно, где проблема, а не бегать по всему дому с фонариком.

Часто задаваемые вопросы (FAQ)

Можно ли ставить УЗО без заземления?
Да, оно будет работать. УЗО среагирует на утечку тока через тело человека на землю, даже если розетки не заземлены. Однако с заземлением прибор сработает раньше, чем ток дойдет до опасного уровня.

Почему постоянно выбивает дифавтомат?
Скорее всего, в одном из приборов повреждена изоляция или есть микроутечка. Часто виноваты старые чайники или обогреватели. Также причиной может быть перегрузка сети, если включено слишком много мощных устройств.

Что лучше для стиральной машины?
Однозначно дифавтомат на 16А с током утечки 30 мА. Он защитит и от короткого замыкания в ТЭНе, и от удара током при касании корпуса.

В чем разница между УЗО типа А и АС?
Тип АС реагирует только на переменный ток. Тип А реагирует и на переменный, и на пульсирующий постоянный ток, который часто выдают современные блоки питания компьютеров и стиральных машин. Тип А надежнее.

Можно ли заменить автомат на дифавтомат?
Да, если сечение кабеля соответствует номинальному току нового устройства. Это повысит уровень безопасности вашего дома.

Какое УЗО выбрать: на 25А или 40А?
Номинальный ток УЗО должен быть равен или выше номинала автомата, который стоит после него. Если автомат на 16А, то УЗО на 25А будет работать отлично.

Нужно ли ставить УЗО на освещение?
Желательно, но не критично. Однако для уличного освещения это обязательно, так как влага в плафонах часто вызывает утечки.

Как понять, что УЗО вышло из строя?
Если при нажатии кнопки «Тест» рычаг не падает вниз — устройство неисправно. Его нужно заменить немедленно.

Безопасность при работе:
Всегда используйте диэлектрические перчатки и очки. Работайте только при полностью отключенном питании. Никогда не касайтесь оголенных проводов, даже если считаете, что ток отключен — проверьте это тестером.
