Монтаж электропроводки в квартире требует строгого соблюдения норм безопасности. Ошибка в выборе защитного устройства может привести к пожару или удару током. Установка качественной защиты обходится в среднем от 2 до 10 тысяч рублей за линию, а занимает пару часов. Разберемся, УЗО или дифференциальный автомат: в чем разница и что лучше выбрать? Правильный подбор оборудования спасет жизнь и технику.
Основы защиты электросети
УЗО (устройство защитного отключения) следит за утечкой тока. Если ток уходит «налево», например, через тело человека на землю, прибор мгновенно разрывает цепь. Дифференциальный автомат — это более сложный гибрид. Он объединяет в себе функции УЗО и обычного автоматического выключателя. Такое устройство защищает и от удара током, и от короткого замыкания, и от перегрузки сети. Сейчас в новых домах их ставят почти везде из-за компактности и надежности.
Технические параметры устройств
Главное отличие кроется в функционале. УЗО не видит короткого замыкания. Если в розетке произойдет «взрыв» из-за замыкания фазы и нуля, УЗО будет спокойно стоять и смотреть на это. Дифавтомат же сработает мгновенно. Сравним их основные характеристики в таблице.
| Параметр | УЗО | Дифференциальный автомат | Что это значит |
|---|---|---|---|
| Ток утечки | 10-30 мА | 10-30 мА | Порог срабатывания при утечке |
| Защита от КЗ | Нет | Да | Защита от короткого замыкания |
| Защита от перегрузки | Нет | Да | Отключение при слишком мощной нагрузке |
| Время срабатывания | < 0.1 сек | < 0.1 сек | Скорость разрыва цепи |
| Отключающая способность | Высокая | Высокая | Максимальный ток, который выдержит прибор |

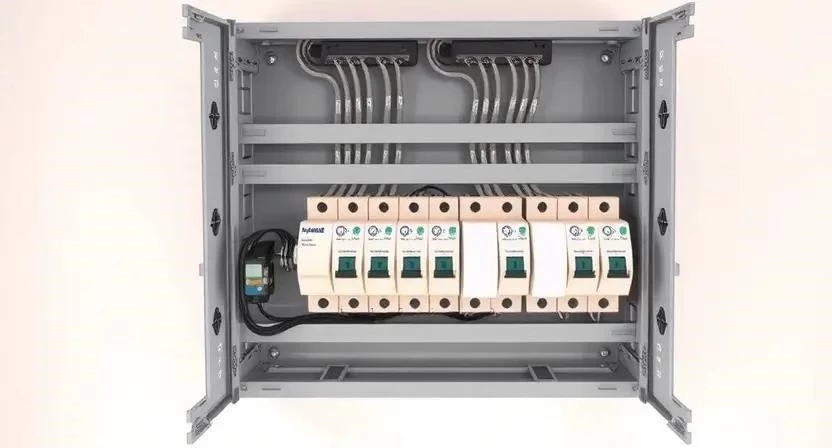

Особенности монтажа и установки
Сложность установки примерно одинаковая, но требования к проводке разные. Для полноценной работы обоих устройств крайне желательно наличие заземления. Без него защита от утечки все равно сработает, но риск получить разряд будет выше. Схемы подключения различаются тем, что УЗО всегда работает в паре с обычным автоматом, а дифавтомат заменяет их обоих.
Инструменты для работы:
- Индикаторная отвертка
- Стриппер для зачистки кабеля
- Пассатижи
- Набор отверток PH и PZ
- Строительный уровень
- Перфоратор (для крепления щитка)
- Мультиметр
- Налобный фонарик
Необходимые материалы:
- УЗО или дифавтомат
- Кабель ВВГнг-Ls (сечение под нагрузку)
- Наконечники НШВИ
- DIN-рейка
- Нулевая монтажная шина
- Шина заземления
- Маркировочные бирки для линий
Однажды я ставил УЗО в старом доме с алюминиевой проводкой. Пришлось переделывать все соединения на скрутки с пайкой и термоусадкой, иначе устройство выбивало из-за микроутечек в старой изоляции. Это была долгая работа, но только так удалось добиться стабильности.
Пошаговая инструкция по установке:
- Полное обесточивание сети (5 мин).
- Подготовка электрощитка и очистка от пыли (10 мин).
- Установка DIN-рейки по уровню (15 мин).
- Монтаж нулевой и заземляющей шин (15 мин).
- Установка защитного устройства на рейку до щелчка (2 мин).
- Подключение фазного провода на вход (5 мин).
- Подключение нулевого провода на вход (5 мин).
- Подключение нагрузки (выход) на соответствующие клеммы (10 мин).
- Тщательная протяжка всех винтовых контактов (10 мин).
- Проверка работоспособности кнопкой «Тест» (2 мин).
Меры безопасности: используйте респиратор при сверлении бетона, всегда проверяйте отсутствие напряжения мультиметром перед касанием проводов, работайте в диэлектрических перчатках. Никогда не монтируйте оборудование под напряжением!
Эксплуатация и долговечность
Средний срок службы качественных модулей составляет 10-15 лет. Я всегда напоминаю клиентам: раз в месяц обязательно нажимайте кнопку «Тест». Она имитирует утечку тока и проверяет, не заклинило ли механизм расцепления. Если кнопка не сработала — прибор под замену. Дифавтоматы чуть более чувствительны к перегреву, поэтому плохой контакт на клеммах может сократить их жизнь.

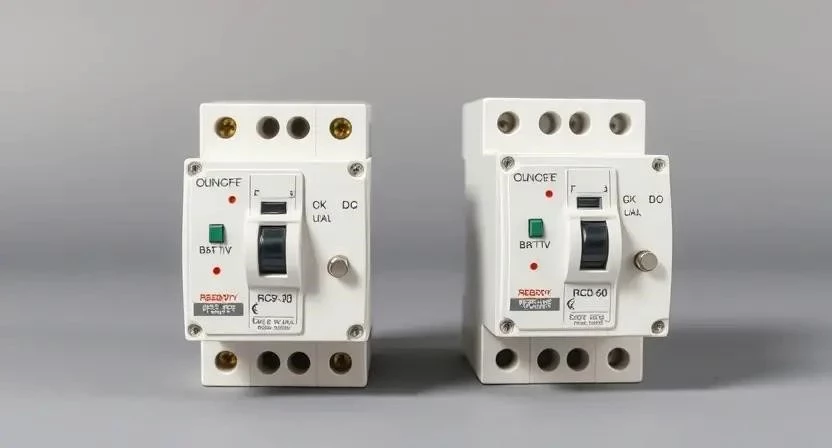

Внешний вид и эргономика
В электрощите каждый сантиметр на счету. УЗО обычно занимает 2 модуля на DIN-рейке. Дифавтомат тоже занимает 2 модуля, но при этом он выполняет работу двух устройств. Это позволяет сделать щиток компактнее. На корпусе всегда четко указан номинальный ток (например, 16А) и ток утечки (30мА). Маркировка помогает быстро понять, за какую линию отвечает конкретный модуль.
Финансовый вопрос
Стоимость зависит от бренда и характеристик. Сборка из УЗО и обычного автомата часто обходится дешевле, чем один дорогой дифавтомат. Однако экономия места в щитке иногда важнее пары лишних сотен рублей.
| Вариант защиты | Цена устройства (средняя) | Стоимость монтажа | |
|---|---|---|---|
| УЗО + Автомат | 800 — 1500 руб. | 500 руб. | 1300 — 2000 руб. |
| Дифавтомат | 1200 — 2500 руб. | 300 руб. | 1500 — 2800 руб. |
| Бюджетный сегмент | 500 — 1000 руб. | 300 руб. | 800 — 1300 руб. |
| Премиум (ABB/Schneider) | 3000 — 6000 руб. | 500 руб. | 3500 — 6500 руб. |
| Средний сегмент | 1500 — 3000 руб. | 400 руб. | 1900 — 3400 руб. |
Я считал смету для соседа и предложил поставить одно мощное УЗО на группу из трех автоматов. Это вышло дешевле, чем ставить три отдельных дифавтомата, а по уровню безопасности получилось почти то же самое.
Преимущества и недостатки
Выбор зависит от конкретной задачи. Если нужно защитить всю квартиру от утечек одним махом — ставят УЗО на вводе. Если нужна точечная защита каждой «мокрой» розетки — выбирают дифавтоматы.
| Устройство | Плюсы | Минусы |
|---|---|---|
| УЗО | Низкая цена, высокая надежность узла | Не защищает от КЗ и перегрузок |
| Дифавтомат | Комплексная защита, экономия места | Высокая стоимость, сложнее в замене |
Рекомендации по применению в помещениях
Для разных зон дома подходят разные решения. В ванной комнате риск поражения током максимальный, поэтому там экономить нельзя.
| Зона | Рекомендуемое устройство | Причина выбора |
|---|---|---|
| Ванная комната | Дифавтомат 10мА | Максимальная защита при контакте с водой |
| Кухня (СВЧ, чайник) | Дифавтомат 30мА | Защита от перегрузки мощной техникой |
| Жилые комнаты | УЗО + Автомат | Оптимальное сочетание цены и защиты |
| Освещение | Автомат (или УЗО в группе) | Низкий риск утечки тока |
| Улица / Гараж | Дифавтомат (влагозащищенный) | Высокая влажность и риск повреждения кабеля |
Советы профессионалов и частые ошибки
Советую брать Schneider Electric или ABB, если бюджет позволяет. Китайские дешевые модели часто «врут» по току утечки, что опасно для жизни. Но даже с дорогим брендом можно ошибиться при монтаже.
Типичные ошибки новичков:
- Перепутали фазу и ноль на входных клеммах.
- Поставили слишком высокий ток утечки (100мА вместо 30мА для защиты людей).
- Забыли про заземление, полагаясь только на УЗО.
- Не учли суммарный ток утечки всех приборов в сети.
- Использовали слишком тонкий кабель для высокого номинала автомата.
- Плохо затянули винты, что привело к нагреву контактов.
Помню, как новичок поставил дифавтомат на 40А на линию с кабелем 2.5 мм2. Кабель начал плавиться от нагрузки, а автомат даже не подумал выключиться. Вот почему важно строго подбирать номинал под сечение провода!
Часто задаваемые вопросы (FAQ)
Почему постоянно выбивает УЗО?
Скорее всего, в сети есть утечка тока. Это может быть поврежденная изоляция кабеля или неисправный ТЭН в стиральной машине или бойлере.
Можно ли ставить дифавтомат вместо обычного автомата?
Да, можно. Он выполняет все функции обычного автомата, но дополнительно защищает от удара током.
Что такое селективность в защите?
Это способность системы отключать только тот участок сети, где произошла авария, не обесточивая весь дом.
Нужно ли заземление для работы УЗО?
Желательно, но не обязательно. УЗО работает по принципу сравнения токов, поэтому оно сработает и в системе без заземления.
Чем принципиально отличается УЗО от дифавтомата?
Дифавтомат защищает еще и от короткого замыкания и перегрузки сети, УЗО — только от утечки тока.
Как часто нужно нажимать кнопку «Тест»?
Рекомендую делать это один раз в месяц, чтобы убедиться в исправности механизма.
Какой ток утечки выбрать для квартиры?
Для общих розеток достаточно 30мА. Для ванной комнаты и влажных зон лучше ставить 10мА.
