Монтаж защитного оборудования в электрощите — это стандартное требование безопасности жилья. Средняя стоимость комплектующих начинается от 1500 рублей, а время работы занимает около 3 часов. Чтобы понять, УЗО на освещение в квартире: нужно ли ставить и как правильно выбрать, важно изучить технические требования. Правильный подход полностью исключает риск поражения током при повреждении изоляции проводов.
Оценка сложности и базовые требования
Я считаю, что данные работы относятся к среднему уровню сложности. Для успешного выполнения потребуются базовые навыки электромонтажа и понимание принципов работы сети. Ставить устройство целесообразно во время капитального ремонта или полной замены электрощитка. В таких случаях проще всего интегрировать защиту в общую схему без лишних переделок.
Перечень необходимых комплектующих
Для качественного монтажа потребуется определенный набор материалов. Я рекомендую выбирать сертифицированные устройства известных брендов, чтобы избежать ложных срабатываний.
- УЗО с номинальным током 25А и током утечки 30мА
- Отрезок DIN-рейки для крепления

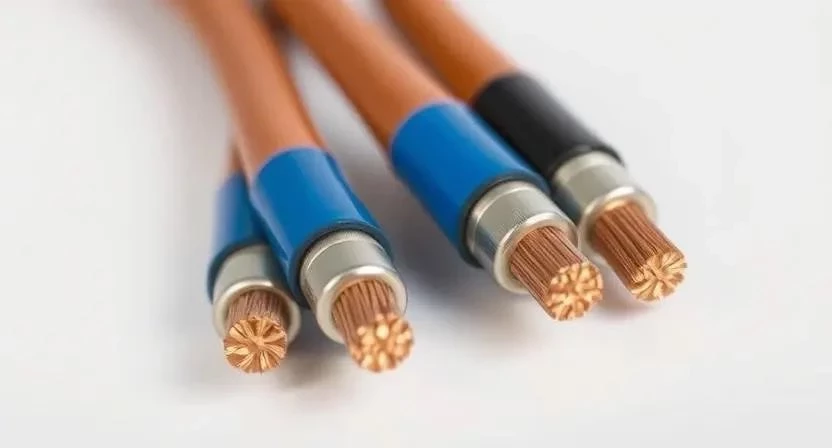

- Провод ПВ-3 (ПуГВ) сечением 2.5 мм²
- Наконечники НШВИ под сечение провода
- Изоляционная лента или термоусадка
- Маркировочные бирки для линий
- Кабельные стяжки нейлоновые
- Клеммники для распределения нуля
| Материал | Характеристика | Цена за ед. | Кол-во |
|---|---|---|---|
| УЗО | 25А, 30мА, 230В | 1800 руб. | 1 шт. |
| Провод ПуГВ | 2.5 мм², медный | 60 руб./м | 2 м |
| Наконечники НШВИ | 2.5 мм², луженые | 5 руб./шт | 10 шт. |
| DIN-рейка | Стандартная, сталь | 120 руб./м | 0.2 м |
| Маркировка | Самоклеящаяся | 100 руб. | 1 компл. |

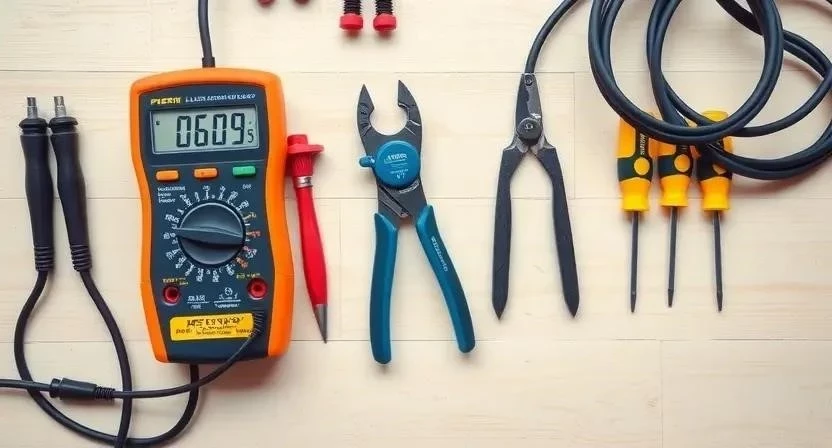

Инструментарий для проведения работ
Правильный инструмент ускоряет процесс и гарантирует надежность соединений. Использование неподходящих средств может привести к повреждению изоляции или плохому контакту.
- Набор диэлектрических отверток (PH2, плоские)
- Стриппер для зачистки изоляции
- Цифровой мультиметр
- Индикаторная отвертка
- Обжимной инструмент (кримпер) для НШВИ
- Пассатижи с изолированными ручками
- Фонарик налобный для работы в щитке
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Отвертка PH2 | Затяжка винтовых клемм | Шестигранник (редко) |
| Стриппер | Аккуратное снятие изоляции | Канцелярский нож |
| Мультиметр | Проверка целостности цепи | Контрольная лампа |
| Индикатор | Поиск фазного провода | Мультиметр |
| Кримпер | Обжим наконечников | Пассатижи (не надежно) |
Организация рабочей зоны
Сначала необходимо обеспечить свободный доступ к электрощитку. Освещение рабочей зоны должно быть максимально ярким, чтобы не перепутать цвета проводов. Самым важным этапом является полное отключение основного питания квартиры через вводной автомат. После этого я обязательно проверяю отсутствие напряжения на всех шинах с помощью индикаторной отвертки.

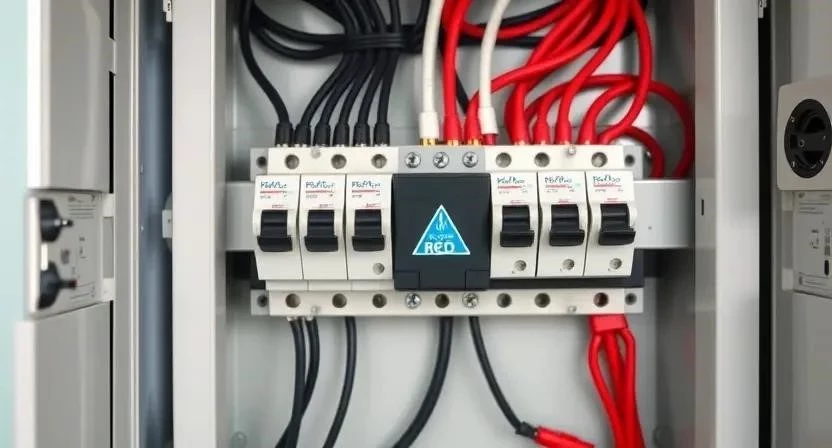

Подготовка электрощитка к монтажу
Очистка внутренней части щитка от пыли и строительного мусора предотвратит короткие замыкания. Нужно проверить наличие свободного места на DIN-рейке для установки нового модуля. Все существующие линии освещения следует промаркировать, чтобы не запутаться при переключении. Также я советую осмотреть целостность изоляции всех проводов, которые будут заходить в УЗО.
Я помню, как один раз забыл проверить напряжение индикатором перед работой и получил ощутимый удар током. Теперь это первое, что я делаю, независимо от того, насколько уверен в отключении автомата.
Алгоритм установки устройства
Процесс монтажа требует предельной внимательности к деталям. Каждый этап должен быть выполнен четко, без спешки.
- Полное обесточивание. Выключите вводной автомат и заблокируйте его, чтобы никто случайно не включил свет (10 мин).
- Демонтаж соединений. Аккуратно отсоедините нулевой и фазный провода линии освещения от старых шин или автоматов (20 мин).
- Монтаж на рейку. Защелкните УЗО на DIN-рейке в подготовленном месте, плотно прижав корпус к соседним модулям (5 мин).
- Подключение фазы. Соедините фазный провод, идущий от автоматического выключателя, с входным контактом УЗО (10 мин).
- Подключение нуля. Подведите нулевой провод от общей нулевой шины к соответствующему входному зажиму устройства (10 мин).
- Выход на линию. Соедините выходные клеммы УЗО с проводами, идущими непосредственно к светильникам (15 мин).
- Проверка затяжки. С силой проверьте все винтовые соединения. Плохой контакт приведет к нагреву и оплавлению пластика (10 мин).
- Первый запуск. Включите вводной автомат и проверьте, подается ли питание на устройство (5 мин).
- Тестирование. Нажмите кнопку ТЕСТ на лицевой панели. УЗО должно мгновенно сработать и отключить линию (5 мин).
- Маркировка. Наклейте бирку с надписью «Освещение» для удобства дальнейшей эксплуатации (10 мин).
| Этап | Действие | Результат |
|---|---|---|
| Подготовка | Отключение питания | Безопасная зона |
| Разборка | Снятие старых проводов | Свободное место в щитке |
| Монтаж | Фиксация на DIN-рейке | Устройство закреплено |
| Сборка | Подключение фазы и нуля | Схема собрана |
| Проверка | Нажатие кнопки ТЕСТ | Защита работает |
Технические особенности и тонкости
Выбор тока утечки определяет чувствительность прибора. Для освещения в сухих комнатах достаточно 30мА, но в ванных я рекомендую ставить 10мА. Важно следить за совместимостью УЗО с автоматическими выключателями по номинальному току. Температурный режим внутри щитка не должен превышать +40 градусов, иначе электроника может сбоить. Наличие заземления в квартире значительно повышает эффективность защиты, позволяя устройству срабатывать до того, как человек коснется токоведущих частей.
Разбор типичных ошибок новичков
Многие пытаются сэкономить, покупая дешевые несертифицированные устройства, которые либо не срабатывают, либо «выбивают» без причины. Я заметил, что часто путают вход и выход фазного провода, из-за чего защита работает некорректно.
- Перепутали ноль и фазу при подключении к клеммам.
- Установили УЗО с номинальным током меньше, чем у автомата.
- Монтировали устройство в дом без заземляющего контура.
- Использовали провода с сечением меньше 1.5 мм².
- Забыли обжать концы проводов наконечниками НШВИ.
Финансовые затраты на установку
Стоимость зависит от выбранного бренда оборудования и квалификации мастера. Самостоятельный монтаж позволяет сэкономить на оплате услуг, но требует наличия инструмента.
| Статья расходов | Кол-во | Цена | |
|---|---|---|---|
| УЗО (средний сегмент) | 1 шт. | 2000 руб. | 2000 руб. |
| Расходные материалы | 1 компл. | 300 руб. | 300 руб. |
| Работа электрика | 1 ед. | 1500 руб. | 1500 руб. |
| С мастером | — | — | 3800 руб. |
| Своими руками | — | — | 2300 руб. |
Правила эксплуатации и проверки
После установки устройство требует минимального, но регулярного ухода. Я всегда проверяю кнопку ТЕСТ раз в месяц. Это позволяет убедиться, что механизм расцепления не заклинило. Также стоит раз в полгода проверять контакты на предмет перегрева или ослабления затяжки. Срок службы качественного УЗО составляет около 10-15 лет, после чего рекомендуется его замена.
Сравнение с аналогами
В качестве альтернативы часто рассматривают дифференциальный автомат. Он объединяет в себе функции обычного автомата и УЗО, что экономит место в щитке. Реле напряжения же защищает технику от скачков вольтажа, но не спасает от удара током. Диф-автомат удобнее в монтаже, но стоит дороже обычного УЗО.
| Параметр | УЗО | Диф-автомат |
|---|---|---|
| Защита от утечки | Есть | Есть |
| Защита от КЗ | Нет (нужен автомат) | Есть |
| Габариты | 2 модуля | 2 модуля |
| Цена | Ниже | Выше |
| Сложность замены | Низкая | Низкая |
Часто задаваемые вопросы
Можно ли поставить одно УЗО на все освещение?
Да, технически это возможно. Однако при возникновении утечки в одной комнате погаснет свет во всей квартире.
Будет ли работать УЗО без заземления?
Да, устройство будет работать и отключит питание при утечке тока на корпус прибора, но эффективность защиты будет ниже.
Почему УЗО постоянно выбивает?
Это признак либо повреждения изоляции провода, либо неисправности одного из светильников (например, попадание влаги в плафон).
Чем отличается УЗО от автомата?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от поражения электрическим током.
Какой ток утечки выбрать для света?
Для жилых комнат стандарт — 30мА. Для влажных зон (ванная, кухня) лучше ставить 10мА.
Нужно ли УЗО в старом доме?
В старых домах с ветхой проводкой установка УЗО становится критически важной для безопасности жизни.
Можно ли ставить УЗО после автомата?
Да, это классическая схема: Автомат (защита сети) $
ightarrow$ УЗО (защита людей) $
ightarrow$ Потребитель.
