УЗО тип А и АС: разница, характеристики и особенности монтажа

Монтаж защитного оборудования в распределительном щите — это базовая задача для обеспечения безопасности жилья. Стоимость одного качественного устройства варьируется от 600 до 3500 рублей, а время установки в щиток занимает около 40-60 минут. Правильный выбор между УЗО типа А или АС: разница, характеристики и советы по выбору определяют, сработает ли защита при утечке тока через современную бытовую технику. Грамотный подбор компонентов исключает риск поражения током и предотвращает пожары из-за неисправной электроники.

Общая информация о работе УЗО

Устройство защитного отключения (УЗО) работает как очень точные весы. Оно постоянно сравнивает ток, который уходит по фазному проводу, и ток, который возвращается по нулевому. В идеале эти значения должны быть равны. Если возникает разница, значит, часть электричества «утекает» на землю, через корпус прибора или, что самое опасное, через тело человека.

Я часто объясняю заказчикам, что УЗО не заменяет автоматический выключатель. Автомат защищает кабель от перегрузки и короткого замыкания, а УЗО спасает людей от удара током и предотвращает возгорание при повреждении изоляции. Это два разных уровня безопасности, которые должны работать в паре.

Технические характеристики: разбор типов АС и А

Основное различие кроется в том, какой именно ток устройство способно «заметить» и на что оно реагирует. Тип АС — это базовый вариант, который видит только синусоидальный переменный ток. Он отлично справляется с простыми нагрузками, где нет сложной электроники.

Тип А гораздо умнее. Он реагирует и на переменный, и на пульсирующий постоянный ток. Это критично, так как современная техника (блоки питания компьютеров, стиральные машины с инверторами) при поломке может выдавать именно такой ток. В такой ситуации обычное УЗО АС может «ослепнуть» и просто не сработать, оставив корпус прибора под напряжением.

Сравнение технических параметров:

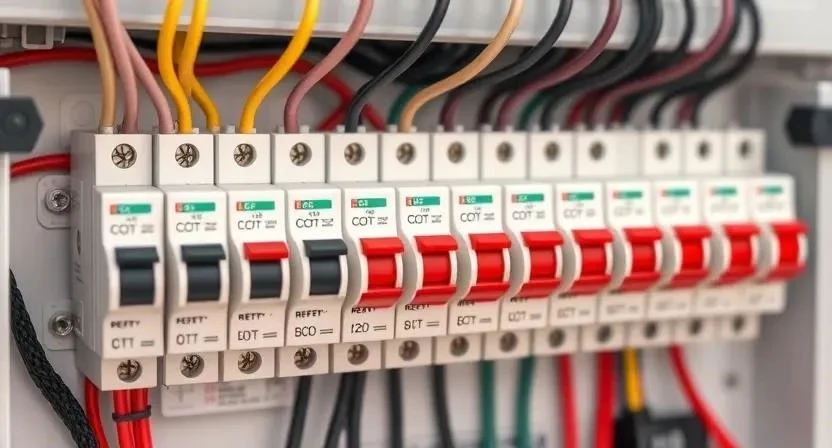

Технология монтажа и правила подключения

Установка УЗО требует строгого соблюдения схемы, иначе устройство будет либо постоянно выбивать, либо вообще не сработает. Я всегда начинаю с полной проверки обесточивания сети. Работа под напряжением в щитке — это путь к тяжелой травме.

Необходимые материалы:

• УЗО (согласно расчетному току нагрузки) — 1 шт.
• DIN-рейка (если щит пустой) — 1 отрез.
• Провод ПВ-3 (ПуГВ) сечением 2.5 мм² — по длине перемычек.
• Наконечники НШВИ (под сечение провода) — 10-15 шт.
• Маркировочные бирки для кабелей — 5-10 шт.
• Изолента или термоусадка — 1 шт.
• Стяжки нейлоновые для кабеля — 10 шт.
• Грунтовка для очистки контактов (если нужно) — 1 флакон.

Инструменты для работы:

• Отвертка с изолированным жалом (PH2, PZ2) — обязательно.
• Стриппер для зачистки изоляции — обязательно.
• Индикаторная отвертка или двухполюсный тестер — обязательно.
• Мультиметр для проверки сопротивления — обязательно.
• Кримпер (пресс-клещи) для наконечников — обязательно.
• Пассатижи с изоляцией — желательно.
• Фонарик налобный — желательно.

Пошаговая инструкция по установке:

1. Отключение главного ввода питания и проверка отсутствия напряжения тестером (2 мин).
2. Разметка места на DIN-рейке и фиксация УЗО защелками (2 мин).
3. Зачистка концов фазного и нулевого проводов стриппером на 10-12 мм (5 мин).
4. Опрессовка проводов наконечниками НШВИ для плотного контакта (5 мин).
5. Подключение фазного провода на входной зажим (L) (3 мин).
6. Подключение нулевого провода на входной зажим (N) (3 мин).
7. Затяжка всех винтовых соединений с усилием, чтобы не было люфта (3 мин).
8. Проверка правильности подключения по схеме на корпусе устройства (2 мин).
9. Подача напряжения на вводной автомат (1 мин).
10. Нажатие кнопки «Тест» для проверки срабатывания механизма (1 мин).

Меры безопасности: используйте только сертифицированные инструменты с изоляцией до 1000В. Обязательно наденьте защитные очки, чтобы стружка от проводов не попала в глаза. Проветривайте помещение, если используете химические очистители контактов.

Из своего опыта: один раз я столкнулся с тем, что клиент решил сэкономить и купил дешевое УЗО без сертификата. При первом же тесте оно просто заклинило в закрытом состоянии и не отключилось. Я сразу заменил его на проверенный бренд, потому что безопасность не терпит компромиссов.

Долговечность и эксплуатация

Срок службы качественного УЗО составляет от 10 до 20 лет. Однако на этот период сильно влияет качество электросети. Постоянные скачки напряжения и гармонические помехи от дешевых китайских блоков питания изнашивают внутренний механизм и электронику (особенно в типе А).

Критически важно проверять работоспособность устройства с помощью кнопки «Тест». Я рекомендую делать это раз в месяц. При нажатии кнопка имитирует утечку тока, и рычаг должен мгновенно упасть вниз. Если УЗО не сработало — его нужно менять немедленно, так как механизм окислился или вышел из строя.

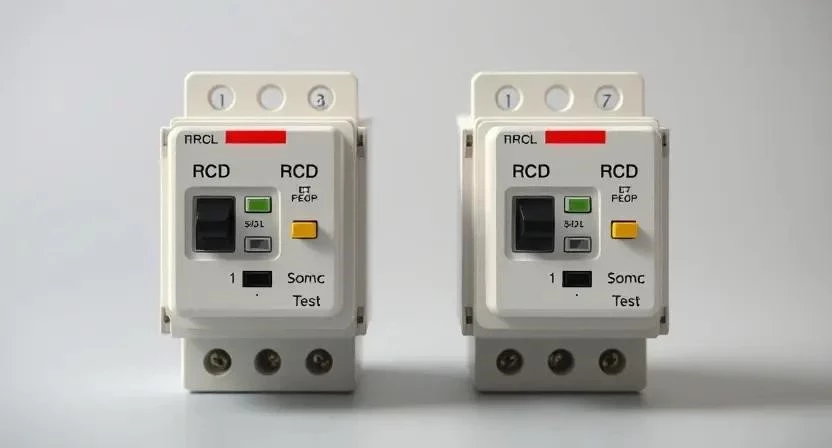

Внешний вид и маркировка

Отличить эти два типа визуально можно только по надписям на лицевой панели. На корпусе УЗО типа АС будет стоять четкая маркировка «AC» (часто рядом со значком синусоиды). Это означает, что прибор работает только с переменным током.

Устройство типа А будет иметь букву «A». В некоторых премиальных сериях маркировка может быть более детальной, указывая на соответствие стандартам IEC. Если вы видите на корпусе только «AC», а планируете подключать современную стиральную машину с инверторным двигателем — такое устройство вам не подходит.

Стоимость и оправданность переплаты

Разница в цене между АС и А обусловлена сложностью внутреннего устройства. В типе А стоят дополнительные фильтры и схемы детектирования постоянного тока, что удорожает производство.

Расчет стоимости установки (пример для одного модуля):

Переплата за тип А полностью оправдана. Я считаю, что экономия в 1000 рублей не стоит риска того, что УЗО не сработает в критический момент, когда произойдет пробой в блоке питания компьютера или инверторе кондиционера.

Плюсы и минусы каждого типа

Выбор зависит от того, что именно вы защищаете. Для простых цепей достаточно базового варианта, но для современного дома стандарт смещается в сторону более продвинутых моделей.

Для чего что подходит: рекомендации по выбору

Чтобы не переплачивать там, где это не нужно, я рекомендую разделять группы потребителей. Необязательно ставить тип А на каждую лампочку в коридоре.

Где достаточно использовать тип АС:

• Обычные лампы накаливания и простые LED-светильники.
• Электрические обогреватели (ТЭНы) без электроники.
• Простые электрочайники и утюги.
• Системы освещения улицы.
• Старые советские приборы без блоков питания.
• Простые вытяжные вентиляторы.
• Электрические замки простых типов.

Где обязателен тип А:

• Стиральные и посудомоечные машины (особенно инверторные).
• Компьютеры, ноутбуки, серверное оборудование.
• Кондиционеры и сплит-системы.
• Микроволновые печи и современные СВЧ.
• Зарядные станции для электромобилей.
• Любая техника с импульсными блоками питания.
• Ванные комнаты и душевые зоны (максимальная безопасность).

Рекомендации по подбору оборудования:

Мнения экспертов по комплектации щита

Профессиональные электрики сегодня придерживаются правила: «Тип А — на ввод или на основные группы, АС — на второстепенные». Я всегда советую ставить одно мощное УЗО типа А на группу «Кухня» и «Ванная», так как именно там сосредоточена самая опасная и сложная техника.

Важный нюанс — селективность. Если поставить одно общее УЗО на весь дом, то при любой мелкой утечке в одном чайнике погаснет свет во всем здании. Поэтому я разбиваю сеть на несколько зон. Это позволяет локализовать проблему и не оставаться в темноте.

Из практики: в одном из последних проектов я установил селективное УЗО типа А на главный ввод и несколько УЗО АС на освещение. В итоге, когда у клиента сгорел блок питания в старом торшере, отключилась только одна комната, а холодильник и сервер в кабинете продолжили работать.

FAQ: Ответы на частые вопросы

1. Можно ли ставить АС вместо А?
Технически — можно, устройство будет работать. Но вы теряете защиту от пульсирующего постоянного тока. Если техника современная, это опасно.

2. Почему УЗО выбивает без видимой причины?
Чаще всего это микроутечки в старой изоляции или конденсат в уличных розетках. Также бывает «суммирование» утечек: каждое устройство дает по чуть-чуть, и в сумме получается порог срабатывания (например, 30мА).

3. Нужно ли заземление для работы УЗО?
УЗО работает и без заземления. Оно сравнивает токи в фазе и нуле. Но с заземлением оно срабатывает быстрее и надежнее, так как ток утечки начинает течь на землю сразу при повреждении изоляции, не дожидаясь прикосновения человека.

4. Что лучше: УЗО или дифференциальный автомат?
Дифавтомат — это УЗО и обычный автомат в одном корпусе. Он экономит место в щитке, но если сгорит одна часть, придется менять весь модуль. УЗО с отдельным автоматом надежнее и дешевле в ремонте.

5. Какой ток отсечки выбрать: 10мА или 30мА?
Для влажных зон (ванная, душ) я ставлю 10мА — это максимально чувствительная защита. Для общих розеток в комнатах достаточно 30мА.

6. Влияет ли бренд на безопасность?
Да, очень сильно. Дешевые устройства могут иметь огромную погрешность в токе срабатывания или просто «залипнуть». Я доверяю только проверенным европейским и качественным российским брендам.

7. Как часто нужно нажимать кнопку «Тест»?
Оптимально — один раз в месяц. Это гарантирует, что механизм расцепления не заржавел и электроника исправна.

8. Можно ли ставить два УЗО последовательно?
Можно, но только если соблюдена селективность (второе УЗО должно быть более чувствительным и срабатывать быстрее первого), иначе будет лотерея, какое из них отключит питание.

Типичные ошибки новичков при монтаже:

• Перепутали вход и выход (L и N), из-за чего УЗО не работает.
• Не затянули винты, что привело к нагреву и оплавлению пластика.
• Поставили УЗО с номинальным током 25А на линию, где нагрузка 40А (устройство сгорит).
• Забыли подключить нулевой провод к УЗО, отправив его напрямую на общую шину.
• Использовали обычные провода без наконечников в винтовых зажимах.
• Установили тип АС на линию с инверторным кондиционером.
• Игнорировали кнопку «Тест» после монтажа.
• Не проверили отсутствие напряжения перед началом работ.
