Организация электроснабжения деревянного строения требует строгого соблюдения норм пожарной безопасности из-за горючести материала стен. Обычно процесс занимает от 3 до 7 дней, включая подготовительные этапы. Стоимость материалов для базового ввода начинается от 15 000 рублей. Правильный ввод электричества в деревянный дом гарантирует защиту от коротких замыканий и стабильную работу всех приборов. В итоге владелец получает надежную систему, которая не станет причиной пожара.
Особенности подготовки к электромонтажу
Работы по подключению относятся к категории средней сложности. Я всегда рекомендую иметь базовые знания электротехники, чтобы понимать разницу между фазой и нулем. Погодные условия должны быть сухими, так как влага при работе с кабелем и бетонировании трубостойки может привести к ошибкам. Главным документом здесь выступают Правила Устройства Электроустановок (ПУЭ). Игнорирование этих норм чревато не только штрафами, но и реальной опасностью для жизни.
Комплектация материалов для ввода
Для качественного монтажа потребуется определенный набор компонентов. Я подбираю материалы с запасом в 10%, чтобы не пришлось докупать мелочевку в разгар работы.
- СИП-4 2х16 или 4х16 (для воздушной линии) — 20-50 метров.
- Кабель ВВГнг-LS (для внутренней разводки) — от 30 метров.
- Металлическая труба или металлорукав (защита прохода через стену) — 2-3 метра.
- Гофрированная труба ПВХ (для защиты кабеля) — 10-20 метров.
- Вводно-учетный щит (ВУЩ) с IP-защитой — 1 шт.
- Двухтарифный электросчетчик — 1 шт.
- Автоматические выключатели (разных номиналов) — 4-6 шт.
- УЗО или дифференциальный автомат — 2-3 шт.
- Шина заземления и стальные уголки для контура — 3 шт.
- Крепежные хомуты и дюбели — 1 комплект.
| Материал | Сечение/Тип | Расход (примерно) | Цена за ед. (руб) | |
|---|---|---|---|---|
| Кабель СИП-4 | 4х16 мм² | 30 м | 120 | 3600 |
| Кабель ВВГнг-LS | 3х2.5 мм² | 50 м | 80 | 4000 |
| Металлорукав | Ø 20 мм | 3 м | 150 | 450 |
| Вводной щит | Пластик IP54 | 1 шт | 2500 | 2500 |
| Электросчетчик | Однофазный | 1 шт | 4500 | 4500 |
Инструментарий мастера
Без правильного инструмента работа превратится в мучение. Некоторые позиции можно взять в аренду, чтобы не тратить лишние деньги.
- Перфоратор — для отверстий в фундаменте и стенах.
- Дрель — для мелкого крепежа.
- Набор отверток (шлицевые и крестовые) — для сборки щита.
- Индикатор напряжения — проверка наличия тока.
- Кусачки и строительный нож — зачистка изоляции.
- Стриппер — для быстрого снятия оболочки кабеля.
- Обжимной инструмент для СИП (пресс-клещи) — для надежных соединений.
- Уровень и рулетка — разметка щита и трубостойки.
| Инструмент | Назначение | Статус | Цена/Аренда (руб) |
|---|---|---|---|
| Перфоратор | Сверление бетона/кирпича | Обязательно | 400/сут |
| Набор отверток | Монтаж автоматов | Обязательно | 1500 (покупка) |
| Индикатор напряжения | Безопасность | Обязательно | 500 (покупка) |
| Пресс-клещи | Зажим гильз СИП | Желательно | 600/сут |
| Стриппер | Зачистка проводов | Желательно | 800 (покупка) |
Организация рабочего пространства
Место под вводно-учетный щит нужно освободить заранее. Я обычно убираю всю мебель в радиусе двух метров, чтобы иметь возможность свободно двигаться. Пол застилаю плотной пленкой. Это спасает от бетонной пыли и стружки, которую потом крайне сложно вычистить из щелей деревянного пола. Доступ к точке ввода кабеля должен быть беспрепятственным.
Подготовка поверхностей и точек ввода
Метод подготовки зависит от выбранного способа подачи тока. При воздушном вводе я готовлю точку крепления трубостойки на стене или крыше. Важно, чтобы опора была жестко зафиксирована. Для подземного ввода размечаю траншею глубиной не менее 70-80 см. В фундаменте или стене сверлю отверстие под кабельную гильзу. Поверхность под щит выравниваю, чтобы корпус висел ровно и не перекашивался.
Поэтапный процесс монтажа
- Получение ТУ и проекта (1-2 недели). Обращаюсь в энергосбытовую компанию за техническими условиями. Согласовываю мощность и точку подключения.
- Выбор кабеля (2 часа). Для улицы выбираю СИП, для дома — ВВГнг-LS. Сечение подбираю исходя из нагрузки (обычно 16 мм² для ввода).

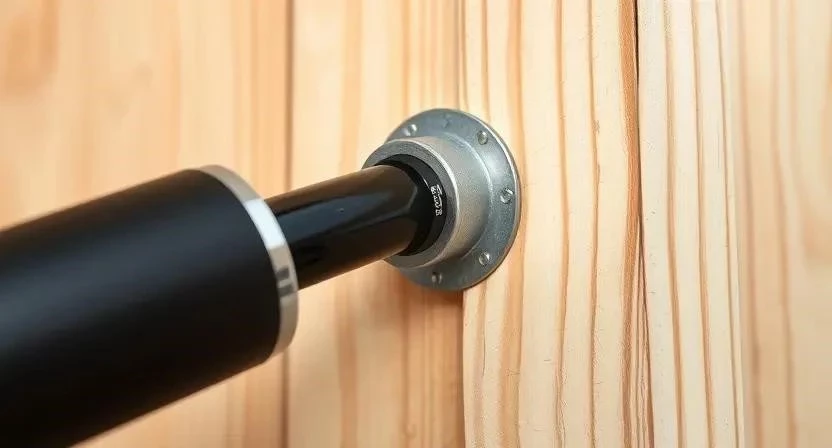

- Установка трубостойки (4-6 часов). Монтирую опору на стену. Сверлю отверстие в стене, вставляю металлическую гильзу для защиты кабеля от перетирания о дерево.
- Прокладка кабеля (5-8 часов). Натягиваю СИП от столба к дому. При подземном вводе укладываю кабель в ПНД-трубе с песчаной подушкой.

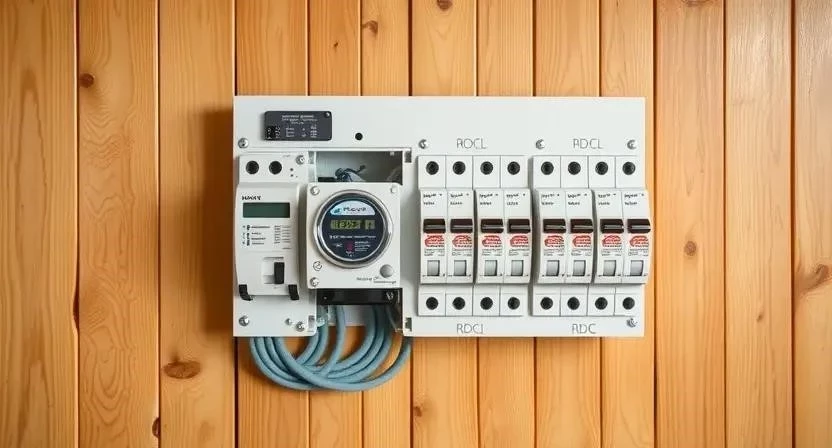

- Монтаж щита (3 часа). Креплю ВУЩ на стену по уровню. Устанавливаю счетчик и вводной автомат.
- Сборка внутренней части ВУЩ (4 часа). Распределяю нагрузку по группам. Устанавливаю УЗО и дифференциальные автоматы. Из своего опыта скажу: всегда маркируйте каждый автомат, иначе через месяц забудете, какой за что отвечает.

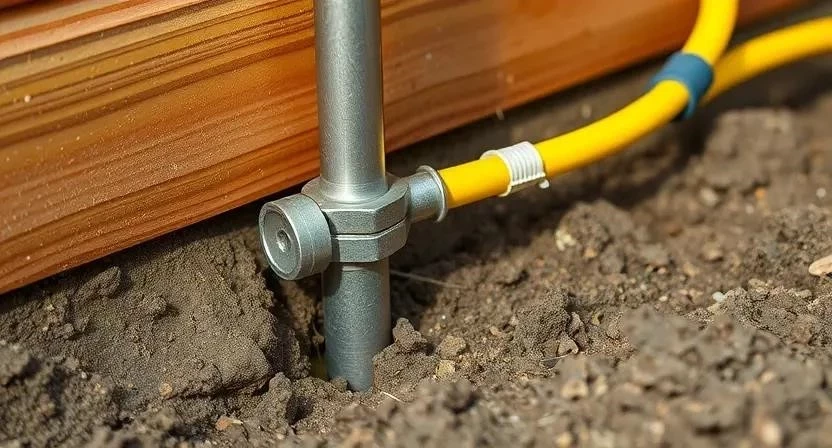

- Создание заземления (6-8 часов). Забиваю стальные уголки в землю, соединяю их полосой. Подключачаю контур к шине заземления в щите.
- Подключение кабеля (2 часа). Соединяю СИП с ВВГнг-LS через специальные зажимы (проколы). Подключачаю провода к вводному автомату.
- Тестирование (2 часа). Проверяю сопротивление изоляции мегомметром. Измеряю сопротивление контура заземления.
- Опломбировка (1 день). Вызываю инспектора из энергосети для проверки и установки пломб на счетчик.
Технические нюансы и нормы ПУЭ

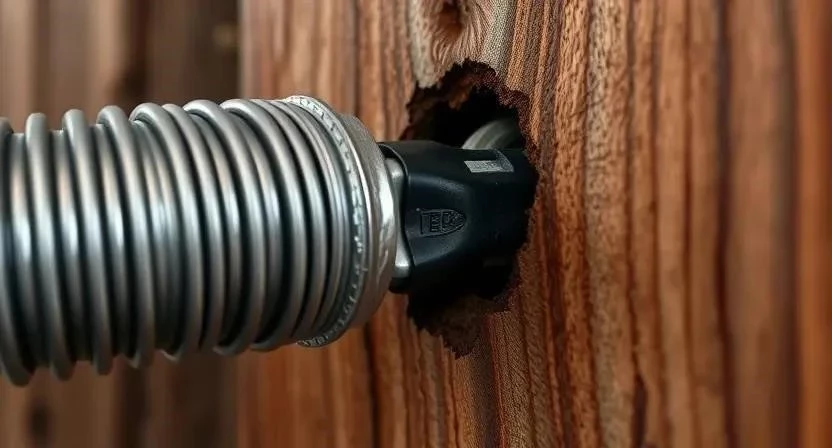

Высота ввода кабеля от земли должна быть строго 2,5–2,75 метра. Это исключает случайный обрыв провода техникой. Сечение кабеля выбираю с запасом, чтобы жилы не грелись при полной нагрузке. Проход через деревянные стены делаю только в стальных трубах. Это обязательное требование противопожарной безопасности. Все стыки герметизирую негорючим составом, чтобы внутрь не попадала влага и грызуны.
Типичные ошибки при монтаже
Новички часто экономят на сечении кабеля, из-за чего напряжение «проседает» при включении чайника и стиральной машины. Еще одна грубая ошибка — отсутствие защитной гильзы в стене. Дерево со временем «гуляет», и острый край стены может перетереть изоляцию. Также часто забывают про УЗО, что в деревянном доме смертельно опасно. Сам однажды видел, как из-за отсутствия УЗО в старом доме искрила проводка в стене, которую заметили только по запаху гари.
Расчет затрат на электроснабжение
Стоимость зависит от удаленности столба и выбранного оборудования. При самостоятельном монтаже можно сэкономить до 40% бюджета на работах.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Комментарий |
|---|---|---|---|
| Материалы | 18 000 | 18 000 | Кабель, щит, автоматы |
| Работы электрика | 0 | 12 000 | Монтаж и сборка |
| Документы и ТУ | 5 000 | 5 000 | Согласования |
| Доставка | 1 000 | 2 000 | С учетом разгрузки |
| Непредвиденное (10%) | 2 400 | 3 700 | Расходники, крепеж |
Эксплуатация и обслуживание
Система требует внимания даже после сдачи в эксплуатацию. Раз в год я проверяю затяжку винтовых соединений в щите — от перепадов температуры медь может «течь», и контакт ослабевает. Также проверяю состояние контура заземления, особенно после весны. Срок службы качественного СИП-кабеля составляет до 25 лет, но изоляцию стоит осматривать на предмет повреждений ветками деревьев.
Сравнение способов ввода
Существует два основных пути подачи электричества. Выбор зависит от эстетики и бюджета.
- Воздушный ввод: Быстрее в монтаже, дешевле, проще обслуживать. Но портит вид фасада и подвержен влиянию ветра.
- Подземный ввод: Эстетично, кабель защищен от внешней среды. Однако требует рытья траншеи и использования дорогого бронированного кабеля.
По своему опыту заметил: если участок с большим количеством деревьев, лучше делать подземный ввод, чтобы ветки не обрывали линию во время шторма.
Безопасность при работах
Работа с электричеством не прощает ошибок. Обязательно используйте диэлектрические перчатки и защитные очки при сверлении. При работе с химией или герметиками обеспечьте проветривание. Никогда не работайте под напряжением — убедитесь, что вводной автомат выключен. При монтаже на высоте используйте устойчивую лестницу и страховочный пояс.
Ответы на частые вопросы
Какое сечение кабеля СИП выбрать?
Для стандартного дома с нагрузкой до 15 кВт оптимально использовать СИП-4 4х16 мм².
Обязательно ли ставить УЗО?
Да, в деревянном доме это критически важно для защиты людей от удара током и предотвращения пожара.
Можно ли сделать ввод самому без образования?
Технически — можно, но для подключения и опломбировки потребуются документы от сертифицированного специалиста.
Какая минимальная высота ввода по ПУЭ?
Минимум 2,5 метра над уровнем земли.
Какой кабель использовать внутри дома?
Только ВВГнг-LS (не поддерживающий горение, с низким дымовыделением).
Нужен ли проект для подключения?
Для получения ТУ и официального подключения проект обязателен.
Как правильно заземлить деревянный дом?
Создать контур из вертикальных электродов (уголков), соединенных стальной полосой, и вывести шину в электрощит.
