Выбор и монтаж УЗО в электрощите

Монтаж системы защиты в электрощите является обязательной задачей при любом ремонте жилья. Ошибка в подборе параметров может привести к тому, что устройство либо не сработает при ударе током, либо будет постоянно отключать свет из-за ложных срабатываний. Стоимость одного качественного УЗО варьируется от 600 до 3500 рублей, а время его установки занимает от 30 до 90 минут. Чтобы обеспечить безопасность, нужно точно понимать, как выбрать ток утечки для защиты человека и какие нормы ПУЭ применять в конкретной комнате.

Основы электробезопасности перед монтажом

Важно различать перегрузку сети и утечку тока. Перегрузка возникает, когда вы включаете слишком много мощных приборов в одну розетку, и тогда срабатывает обычный автоматический выключатель. Утечка же — это когда ток «уходит» с фазного провода на корпус прибора или через тело человека в землю. Защитные устройства реагируют на разницу токов между фазой и нулем за доли секунды. Без УЗО человек может получить тяжелый электрошок, так как обычный автомат не заметит утечку в несколько миллиампер.

Подбор необходимых материалов

Для защиты сети используют УЗО (устройства защитного отключения) или АВДТ (дифференциальные автоматы). Основной параметр здесь — номинальный отключающий ток. Я всегда советую разделять группы розеток, чтобы при одной утечке не гас свет во всей квартире.

• УЗО на 10мА — для зон с максимальным риском (душевые, ванны).
• УЗО на 30мА — стандарт для жилых комнат и кухни.
• УЗО на 100мА — противопожарная защита, для людей не подходит.
• УЗО на 300мА — защита ввода в здание от пожара.
• Дифференциальный автомат (АВДТ) — совмещает функции УЗО и автомата.
• Тип AC — реагирует только на переменный ток.
• Тип A — реагирует на переменный и пульсирующий постоянный ток.
• Тип B — самая полная защита, включая постоянный ток.

Инструментарий для работы

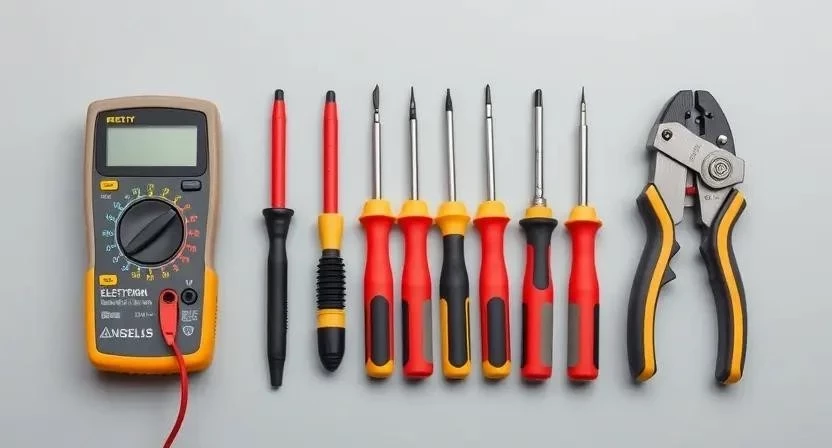

Для качественного монтажа не обойтись базовым набором электрика. Я заметил, что использование дешевых инструментов часто приводит к срыву резьбы на клеммах УЗО.

• Индикаторная отвертка — проверка фазы.
• Мультиметр — замер напряжения и сопротивления изоляции.
• Набор изолированных отверток (PH, PZ, плоские) — затяжка контактов.
• Стриппер — аккуратная зачистка изоляции без повреждения жил.
• Клещи для обжима (кримпер) — установка наконечников НШВИ.
• Фонарь налобный — работа в темном щитке.
• Пассатижи с изолированными ручками — обрезка и гибка провода.

Подготовка рабочего пространства

Первым делом обеспечьте свободный доступ к электрощиту, убрав лишние вещи. Главный ввод питания должен быть полностью отключен — проверяйте отсутствие напряжения индикатором. В рабочей зоне установите яркий свет, чтобы не перепутать провода по цвету. Поверхности под щитком застелите плотной пленкой или картоном, чтобы упавший крепеж не затерялся в отделке.

Ревизия и подготовка проводки

Проведите полную ревизию существующего кабеля. Обязательно проверьте наличие заземляющего контура, так как без него эффективность защиты снижается. Очистите внутренности щитка от пыли и строительного мусора с помощью пылесоса. Старые провода должны быть промаркированы; если маркировки нет, прозвоните каждую линию мультиметром. Я однажды потратил три часа только на поиск нужного провода, потому что предыдущий мастер всё сделал одним цветом.

Пошаговый процесс установки защиты

Монтаж должен быть последовательным. Не торопитесь, особенно на этапе затяжки клемм.

1. Анализ потребителей в каждой комнате (15 мин). Составьте список всех приборов.
2. Определение зон повышенной влажности (10 мин). Выделите ванную и кухню.
3. Выбор номинала 10мА для мокрых зон (5 мин). Это обеспечит максимальную безопасность.
4. Выбор номинала 30мА для жилых комнат (5 мин). Оптимальный порог для защиты людей.
5. Подбор номинального тока в Амперах (10 мин). Исходите из максимальной нагрузки линии.
6. Выбор типа УЗО: А, АС или В (10 мин). Для современной техники с блоками питания лучше тип А.
7. Разработка схемы подключения в щиток (20 мин). Продумайте расположение на DIN-рейке.

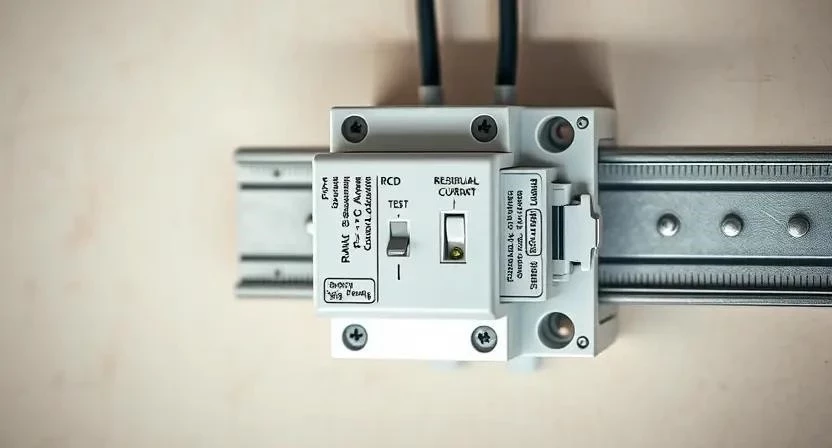

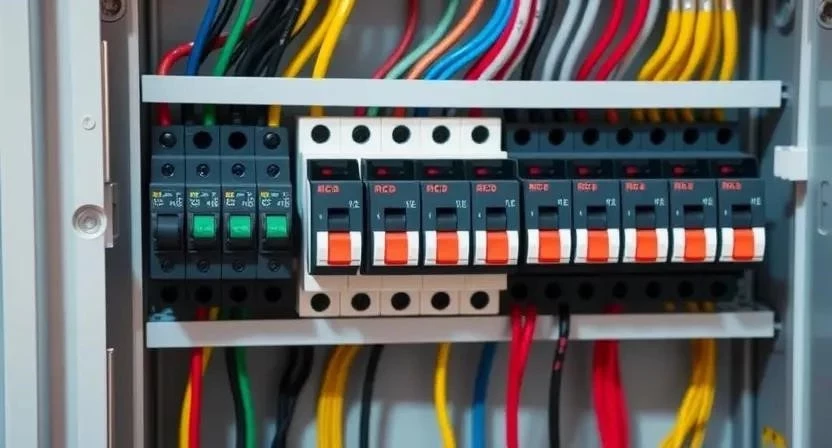

8. Монтаж устройства на DIN-рейку (5 мин). Защелкните корпус до плотного фиксатора.
9. Подключение фазного и нулевого проводов (15 мин). Соблюдайте полярность.
10. Проверка плотности затяжки клемм (10 мин). Провода не должны шевелиться в зажимах.
11. Первое включение питания (5 мин). Следите за отсутствием искрения.

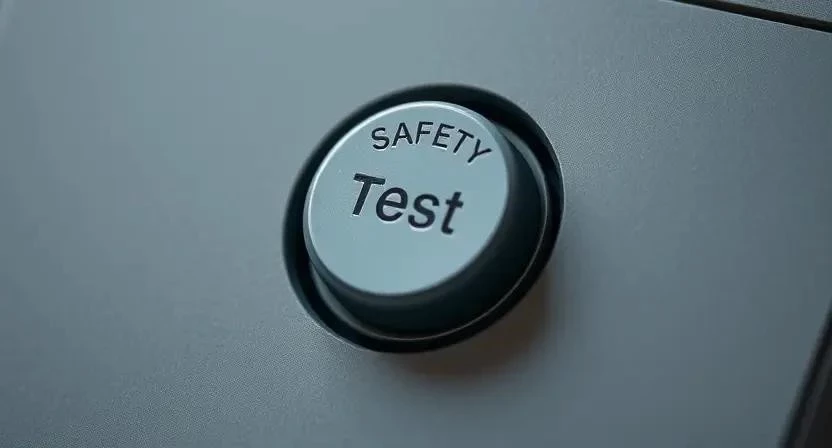

12. Тестирование кнопкой ТЕСТ (2 мин). Устройство должно мгновенно отключить цепь.
13. Замер времени срабатывания прибором (10 мин). Проверьте соответствие паспорту.
14. Маркировка устройства в щитке (5 мин). Подпишите группу розеток, которую оно защищает.

Технические нюансы и особенности

Помните, что высокая влажность в помещении может провоцировать микро-утечки, что приведет к ложным срабатываниям УЗО на 10мА. Современная электроника (компьютеры, блоки питания) часто имеет встроенные фильтры, которые «сливают» небольшой ток на землю. В таких случаях я рекомендую ставить одно УЗО на группу из 3-5 приборов, чтобы суммарная утечка не превысила порог срабатывания. Заземление играет ключевую роль: при его наличии утечка обнаруживается быстрее, и устройство срабатывает до того, как человек коснется корпуса прибора.

Типичные ошибки при монтаже

Самая грубая ошибка — установка УЗО на 100мА или 300мА для защиты людей. Такой ток не спасет от удара, он предназначен только для предотвращения пожара. Часто новички забывают про заземление, полагая, что УЗО заменит его, но это не так. Еще одна проблема — путание фазы и нуля на входе, что может вывести устройство из строя. Также не стоит ставить одно УЗО на весь дом: если в одной розетке произойдет утечка, вы останетесь в полной темноте во всех комнатах.

Расчет затрат на защиту

Стоимость системы зависит от бренда и количества зон защиты. Премиальные серии работают стабильнее и реже дают сбои.

Обслуживание после установки

Защита требует регулярного контроля. Введите в привычку раз в квартал нажимать кнопку ТЕСТ — это проверяет механику разрыва цепи. Раз в год полезно подтягивать винты на клеммах, так как от перепадов температур медь «плывет», и контакт ослабевает. Срок службы качественного УЗО составляет около 10-15 лет, после чего рекомендуется его замена.

Альтернативные способы защиты

Вместо связки «автомат + УЗО» можно использовать дифференциальный автомат (АВДТ). Он занимает меньше места в щитке и объединяет две функции в одном корпусе.

1. АВДТ — компактность, но выше стоимость одного модуля.
2. Связка УЗО + Автомат — дешевле при замене одного из элементов.
3. Реле напряжения — защищает от скачков вольтажа, но не от утечек.
4. Групповое УЗО — один модуль на несколько автоматов, экономия места.
5. Дифференциальный выключатель — упрощенная версия для разовых работ.

Ответы на частые вопросы

Можно ли использовать УЗО на 100мА для защиты человека?
Нет, такой ток смертелен. Для людей допустимо только до 30мА.

Чем отличается тип А от типа АС?
Тип А видит утечки постоянного тока (от инверторов, блоков питания), а АС — только переменный.

Почему УЗО постоянно выбивает?
Либо есть реальная утечка (поврежден кабель, пробит ТЭН стиралки), либо суммарная утечка нескольких приборов превысила порог.

Нужно ли УЗО, если есть заземление?
Да, заземление отводит ток, а УЗО отключает питание. Это две разные линии обороны.

Что опаснее: 10мА или 30мА?
30мА — это верхний предел безопасности. 10мА гораздо чувствительнее и безопаснее для мокрых зон.

Как проверить УЗО без спецприборов?
Нажать кнопку ТЕСТ. Если устройство отключилось — базовый механизм работает.

Можно ли ставить УЗО после автоматического выключателя?
Да, это стандартная схема. Автомат защищает кабель от КЗ, УЗО — человека от утечки.

Какой ток утечки выбрать для уличного освещения?
Рекомендую 30мА, но с учетом высокого качества изоляции кабеля, так как влажность на улице провоцирует ложные срабатывания.

Меры безопасности: Все работы проводите строго при отключенном питании. Используйте только инструменты с диэлектрическими ручками. При работе с щитком обязательно надевайте защитные перчатки. Если вы не уверены в своих силах, пригласите сертифицированного электрика — ошибка в этой сфере может стоить жизни.
