Правильный подбор корпуса электрощита определяет удобство обслуживания всей электрики в доме. Ошибка в расчетах приводит к тому, что новые автоматы просто не влезают, а полная замена щитка обходится в 10-15 тысяч рублей с учетом работ. Выбор размера корпуса щита требует точного подсчета модулей и учета будущих расширений. Грамотный подход избавляет от дорогостоящих переделок через пару лет.
Факторы, влияющие на габариты и стоимость
Объем внутреннего пространства зависит от того, сколько групп освещения и розеток планируется в помещении. Чем больше потребителей, тем больше автоматических выключателей займут место на DIN-рейке. Я часто сталкивался с ситуацией, когда заказчик хотел добавить кондиционер или бойлер уже после монтажа, и места в тесном щитке просто не оставалось.
На размер корпуса влияют следующие элементы:

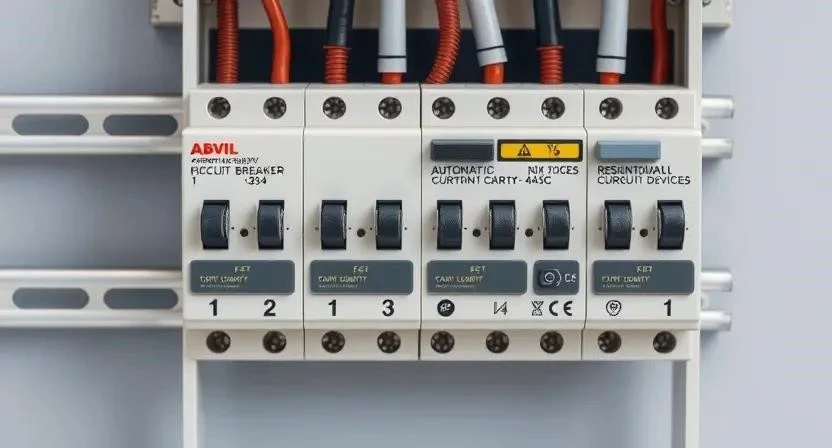

- Количество однополюсных автоматов для освещения.
- Группы розеток для разных комнат.
- Устройства защитного отключения (УЗО) — они часто занимают 2 или 3 модуля.
- Дифф-автоматы, объединяющие функции защиты.
- Реле напряжения для защиты техники от скачков.
- Противопожарные автоматы с повышенным током срабатывания.
- Шины N и PE для нулевого провода и заземления.
- Сечение кабеля — толстые провода требуют больше места для изгиба.

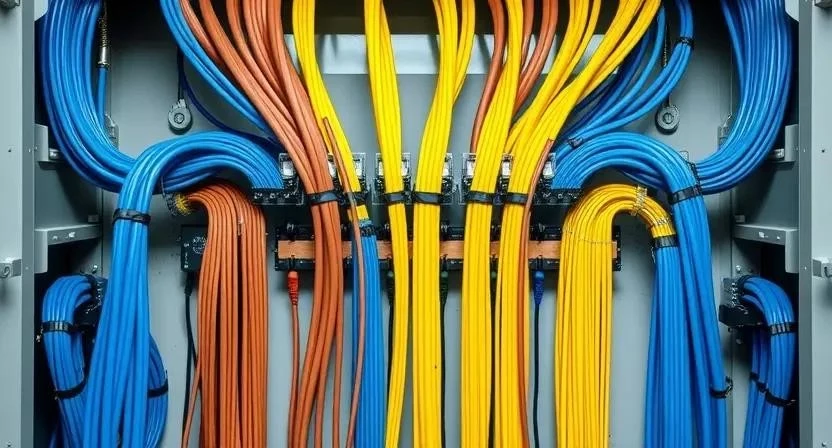

Толстый кабель (например, 6 или 10 мм²) создает серьезную нагрузку на внутренний объем. Если корпус слишком мелкий, провода будут пережаты, что приведет к перегреву. Я всегда закладываю дополнительный объем в нижней части щита для удобного ввода кабельных линий.

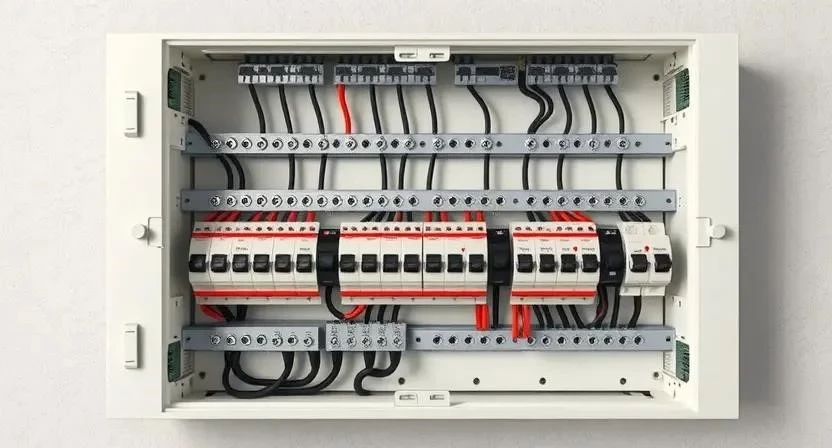

Точный расчет количества модулей
Для расчета используется стандарт ширины одного модуля, который составляет 18 мм. Общее количество модулей определяется суммой всех планируемых устройств. Чтобы не менять щит при модернизации, я рекомендую добавлять запас свободного места в размере 20-30% от общего числа.
Алгоритм расчета выглядит так:
- Составляю список всех групп электросети.
- Присваиваю каждому устройству количество занимаемых модулей.
- Суммирую все показатели для получения базового числа.
- Применяю коэффициент запаса (умножаю на 1.3).
- Округляю результат до ближайшего стандартного размера корпуса.
- Определяю необходимое количество рядов DIN-реек.
- Проверяю, поместятся ли в выбранный размер шины заземления.
Таблица поможет быстро сориентироваться в количестве модулей:
| Количество групп | Базовое число модулей | Запас (30%) | Рекомендуемый щит (рядов) | |
|---|---|---|---|---|
| 5-8 | 10-14 | 3-4 | 13-18 | 2 ряда |
| 10-15 | 20-28 | 6-8 | 26-36 | 3-4 ряда |
| 16-25 | 32-48 | 10-14 | 42-62 | 5-7 рядов |
| 26-40 | 50-70 | 15-21 | 65-91 | 8-12 рядов |
| 40+ | 80+ | 24+ | 104+ | От 12 рядов |

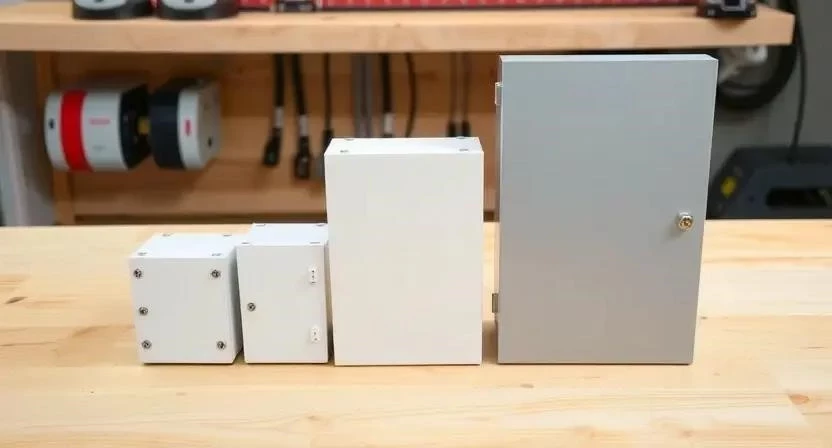

Стоимость материалов и выбор корпуса
Цена зависит от материала исполнения и степени защиты IP. Пластиковые корпуса дешевле и проще в монтаже, так как в них легче делать вырезы. Металлические щиты прочнее, лучше защищают от внешних воздействий, но требуют обязательного заземления самого корпуса.
Я заметил, что бюджетные варианты часто имеют тонкие стенки, которые прогибаются при затягивании кабельных вводов. Средний сегмент предлагает оптимальный баланс прочности и цены. Премиум-бренды отличаются идеальной геометрией и продуманными местами для укладки проводов.
| Категория | Материал | Степень защиты | Средняя цена (руб.) | Применение |
|---|---|---|---|---|
| Бюджет | Пластик | IP30-IP40 | 800 — 2 500 | Квартиры, сухие помещения |
| Средний | Пластик/Металл | IP40-IP54 | 3 000 — 8 000 | Дома, гаражи, офисы |
| Премиум | Металл/Композит | IP54-IP65 | 10 000 — 25 000 | Промышленные объекты, улица |
| Встраиваемый | Пластик | IP20-IP30 | 1 200 — 5 000 | Скрытый монтаж в стену |
| Накладной | Металл | IP54 | 4 000 — 12 000 | Технические помещения |
Расценки на монтажные работы
Стоимость установки зависит от размера корпуса и сложности сборки. Чем больше оборудования внутри, тем больше времени уходит на аккуратную разводку кабелей. Сборка металлического щита обычно дороже из-за необходимости сверления отверстий и установки дополнительных заземляющих перемычек.
| Вид работы | Размер щита | Сложность | Цена (руб.) | Время (часов) |
|---|---|---|---|---|
| Установка корпуса | До 24 модулей | Низкая | 1 500 — 3 000 | 2-3 |
| Установка корпуса | 24-48 модулей | Средняя | 3 000 — 6 000 | 4-6 |
| Установка корпуса | От 48 модулей | Высокая | 6 000 — 12 000 | 8-12 |
| Сборка начинки | За 1 модуль | — | 400 — 800 | 0.5 |
| Маркировка линий | Весь щит | — | 1 000 — 2 000 | 1-2 |
Дополнительные расходы при оснащении
Покупка самого корпуса — это лишь часть затрат. Для качественного электромонтажа требуются расходные материалы, которые часто забывают включить в смету. Без них щиток превратится в хаотичный пучок проводов, в котором невозможно разобраться.
Что обязательно нужно купить:
- Дополнительные DIN-рейки (если не предусмотрены в комплекте).
- Шины заземления (PE) и нулевые шины (N) подходящего размера.
- Кабельные органайзеры и пластиковые стяжки для фиксации жгутов.
- Наконечники НШВИ для обжима многожильного провода.
- Маркировочные бирки для каждой группы.
- Крепежные элементы (дюбели, саморезы по металлу/бетону).
- Доставка корпуса (особенно для крупных металлических моделей).
Примеры расчетов для разных объектов
Я всегда подбираю размер щита исходя из конкретных задач помещения. В гараже я использую корпуса с повышенной влагозащитой, так как конденсат может быстро вывести оборудование из строя.
| Тип жилья | Кол-во групп | Необходимые модули | Ориент. бюджет (руб.) | |
|---|---|---|---|---|
| 1-к квартира | 8-12 | 18-24 | 2 ряда (36 модулей) | 5 000 — 12 000 |
| 2-эт коттедж | 25-40 | 50-70 | 6-8 рядов (72-96 мод.) | 20 000 — 45 000 |
| Гараж | 4-6 | 10-14 | 1 ряд (18 модулей) | 3 000 — 7 000 |
| Студия | 6-10 | 14-20 | 2 ряда (24-36 модулей) | 4 000 — 10 000 |
| Загородный дом | 30-50 | 60-90 | 8-12 рядов (120 мод.) | 30 000 — 60 000 |
Как сэкономить без потери качества
Экономия на электрике не должна касаться безопасности, но можно оптимизировать затраты на самом корпусе и комплектующих. Главный секрет — в использовании компактного оборудования.
Мои проверенные способы сократить расходы:
- Установка дифф-автоматов вместо связки «УЗО + автомат» (экономит 1 модуль на линию).
- Выбор проверенных брендов среднего ценового сегмента вместо переплаты за логотип премиум-марки.
- Точный расчет групп, чтобы не покупать огромный щит «на всякий случай», который будет стоять пустым.
- Самостоятельная закупка материалов по оптовым прайсам.
- Использование пластиковых корпусов для внутренних сухих помещений.
Меры безопасности: При монтаже щита обязательно используйте диэлектрические перчатки и проверяйте отсутствие напряжения индикатором. Работайте в проветриваемом помещении, если используете химические герметики для ввода кабеля. Никогда не оставляйте оголенные шины под напряжением без защитных кожухов.
FAQ: Ответы на частые вопросы
Сколько модулей оставить пустыми?
Рекомендую оставлять 20-30% свободного места. Это позволит добавить реле напряжения или новые автоматы без замены всего корпуса.
Влияет ли глубина щита на монтаж?
Да, очень сильно. В глубоких корпусах проще укладывать толстые кабели и делать аккуратные изгибы, что предотвращает пережим изоляции.
Что лучше: один большой щит или несколько маленьких?
Для больших домов лучше ставить один главный вводной щит и несколько распределительных по этажам. Это сокращает расход кабеля и упрощает поиск неисправности.
Можно ли ставить пластиковый щит в гараже?
Можно, но только если он имеет степень защиты не ниже IP54. В противном случае пыль и влага быстро выведут автоматику из строя.
Зачем нужна маркировка в щитке?
Без нее через год вы забудете, какой автомат отвечает за розетку в ванной, а какой за свет в коридоре. Это вопрос безопасности и скорости ремонта.
Нужно ли заземлять металлический корпус?
Обязательно. В случае пробоя фазы на корпус, без заземления щиток станет смертельно опасным при прикосновении.
