Монтаж электросети на открытом воздухе требует строгого подхода к подбору материалов. Ошибка в выборе может привести к короткому замыканию или пожару уже через 2–3 года эксплуатации. Качественный выбор кабеля для наружной проводки гарантирует, что система выдержит любые капризы погоды. Обычно такие работы занимают от нескольких дней до двух недель, а стоимость материалов может существенно вырасти, если потребуется дополнительная броня или защита.
Уличные условия эксплуатации агрессивны. Проводка постоянно сталкивается с прямым солнечным ультрафиолетом, высокой влажностью, снегом и резкими перепадами температур. Мороз делает обычную изоляцию хрупкой, а солнце буквально «выжигает» пластик. Чтобы избежать аварий, я всегда ориентируюсь на ПУЭ и ГОСТ, которые четко определяют требования к УФ-стойкости и влагонепроницаемости оболочки.
Для разных задач применяют свои типы кабелей. Силовые линии, например, АВБбШв или ВВГнг-LS, передают основную энергию. Для освещения чаще берут ПВС или КГ, а системы безопасности запитывают сигнальными проводами. Я выделяю следующие основные варианты:
- ВВГ (винил-винил-голый) — классический вариант.
- АВБбШв (алюминиевый, в броне, с защитным шлангом) — для тяжелых условий.
- NYM — европейский стандарт, не поддерживает горение.
- СИП (самонесущий изолированный провод) — идеален для воздуха.
- ПВС (провод в виниловой оболочке соединительный) — для временных или защищенных линий.
- КГ (кабель гибкий) — незаменим там, где нужна подвижность.
- ВБбШв — медный бронированный вариант.
- Специализированные УФ-стойкие кабели с полиэтиленовой оболочкой.
Технические параметры определяют, сколько прослужит ваша сеть. Светостабилизированный полиэтилен не дает оболочке трескаться под солнцем. Высокий IP-класс (например, IP67 или IP68) гарантирует, что вода не попадет внутрь. Морозостойкость позволяет кабелю оставаться гибким даже в сильные холода. Для безопасности использую материалы с индексами «нг» и «LS», чтобы при возникновении искры кабель не горел и не дымил.
Таблица 1. Ключевые характеристики кабелей для наружной проводки
| Характеристика | Описание | Значение для наружной проводки |
|---|---|---|
| УФ-стойкость | Способность материала выдерживать солнечный свет | Оболочка не разрушается под УФ-лучами |
| Влагостойкость | Защита от проникновения воды | Герметичность, высокий IP-класс (IP67, IP68) |
| Морозостойкость | Рабочий диапазон температур | Сохранение гибкости и прочности при низких t |
| Механическая прочность | Устойчивость к внешним воздействиям | Защита от порезов, растяжений, ударов |
| Пожаробезопасность | Устойчивость к возгоранию | Негорючие материалы (нг, LS, FR) |
| Сечение проводника | Площадь поперечного сечения жилы | Соответствие нагрузке, предотвращение перегрева |
| Материал жил | Медь или алюминий | Медь – лучше проводимость, Алюминий – дешевле |

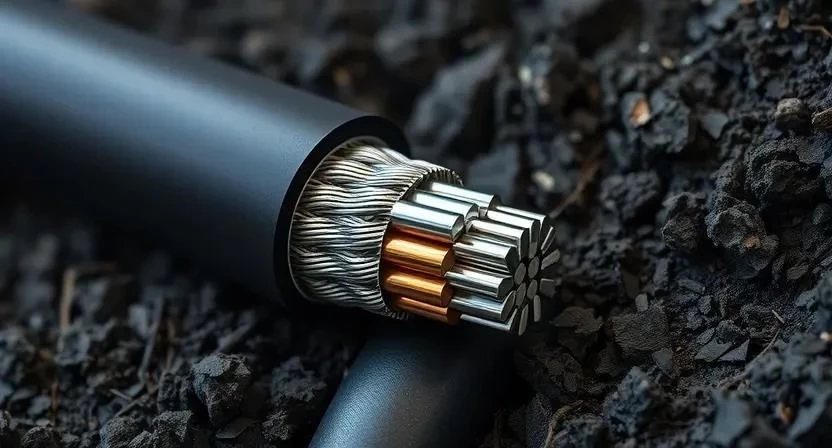

Область применения диктует выбор марки. Для воздушных линий я рекомендую СИП, так как он не требует отдельного несущего троса. Подземная прокладка требует бронированных кабелей вроде АВБбШв, чтобы их не перегрызли грызуны и не повредили при садовых работах. На фасадах зданий отлично работают кабели с УФ-стойкой оболочкой (ВВГнг-LS). Для уличных светильников часто используют ПВС или КГ, но только внутри гофры. В банях или у колодцев ставлю кабели с повышенной термостойкостью и влагозащитой.
Однажды я видел, как сосед решил сэкономить и проложил обычный бытовой провод для садовых фонарей. Спустя две зимы изоляция просто рассыпалась в руках, и случилось короткое замыкание. Теперь он переделал всё на бронированный кабель по моему совету.
Метод монтажа зависит от условий. Открытый способ предполагает крепление к стенам через кабельные каналы или лотки. Скрытый вариант — это траншеи в земле или закладка в строительные конструкции. Воздушный способ реализуется подвесом СИП на опорах. Для работы мне всегда нужны определенные инструменты:
- Кабелерез (обязательно)
- Стриппер для снятия изоляции (обязательно)
- Обжимные клещи для наконечников (обязательно)
- Набор отверток (обязательно)
- Тестер напряжения/мультиметр (обязательно)
- Рулетка (обязательно)
- Средства индивидуальной защиты: перчатки, очки (обязательно)
- ПНД-труба для защиты (желательно)
Сам процесс укладки я разбиваю на четкие этапы. Важно соблюдать радиус изгиба, чтобы не повредить жилы. Соединения герметизирую максимально тщательно, используя специальные муфты.
- Планирование трассы и разметка (1 час).
- Рытье траншеи для скрытой проводки глубиной 70-80 см (4-8 часов).
- Устройство песчаной подушки на дно траншеи (2 часа).
- Укладка защитных ПНД-труб (3 часа).
- Затяжка кабеля в трубы с помощью протяжки (2 часа).
- Крепление кабеля к стенам клипсами или стяжками (3 часа).
- Монтаж распределительных коробок и герметизация вводов (2 часа).
- Подключение кабеля к щитку и установка автоматов (2 часа).
- Проверка целостности изоляции и заземления (1 час).
- Засыпка траншеи песком и грунтом с сигнальной лентой (4 часа).
Когда я прокладывал кабель для летней кухни, я решил использовать бронированный провод даже внутри ПНД-трубы. Это кажется избыточным, но в моем регионе очень активные кроты, которые способны прогрызть обычный пластик.
Правильный расчет сечения исключает перегрев жил. Я считаю ток по формуле I = P/U для однофазных сетей. При большой длине линии обязательно закладываю запас по сечению 15-20%, чтобы избежать падения напряжения в конце линии.
Таблица 2. Ориентировочный расчет сечения медного кабеля (220В, открытая прокладка)
| Мощность нагрузки (кВт) | Ток (А) | Сечение кабеля (мм²) |
|---|---|---|
| до 2.2 | до 10 | 1.5 |
| 2.2 — 3.5 | 10 — 16 | 2.5 |
| 3.5 — 5.5 | 16 — 25 | 4 |
| 5.5 — 7.5 | 25 — 34 | 6 |
На рынке много брендов. Я доверяю Севкабелю, Кавказкабелю и Рыбинсккабелю. Из зарубежных марок неплохи Nexans и LappKabel. Всегда проверяю сертификаты ГОСТ, так как дешевые аналоги часто имеют заниженное сечение жил.
Таблица 3. Сравнительный анализ популярных кабелей для наружной проводки
| Марка кабеля | Плюсы | Минусы | Защищенность | Стоимость | Сложность монтажа |
|---|---|---|---|---|---|
| ВВГнг-LS | Негорючий, универсальный | Не УФ-стойкий без защиты | Средняя | Средняя | Средняя |
| СИП | Самонесущий, УФ-стойкий | Только для воздуха | Высокая | Средняя | Средняя |
| КГ | Гибкость, морозостойкость | Нужна защита от солнца | Средняя | Средняя | Низкая |
| АВБбШв | Броня, влагостойкость | Тяжелый, дорогой | Очень высокая | Высокая | Высокая |

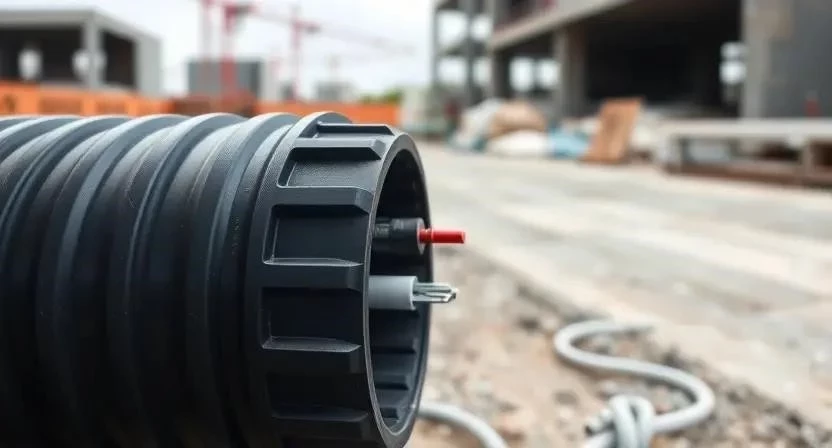

Иногда приходится использовать менее стойкие марки, если нет доступа к спецкабелю. В таком случае я применяю дополнительную защиту. Например, ВВГнг-LS можно проложить в ПНД-трубе из полиэтилена низкого давления. Такие трубы отлично сопротивляются ультрафиолету и влаге.
- Используйте ПНД-трубы для защиты от солнца.
- Выбирайте трубы с УФ-стабилизацией.
- Применяйте металлорукав в зонах возможного механического удара.
- Герметизируйте все вводы силиконовым герметиком.
- Избегайте резких изломов трубы при изгибе.
Цена зависит от материала жил (медь дороже алюминия) и наличия брони. Брендовые кабели стоят больше, но они реально служат десятилетиями. Я рекомендую покупать продукцию в крупных магазинах с гарантией, чтобы не нарваться на подделку с тонким металлом вместо меди.
Я всегда говорю своим клиентам: экономия на кабеле — это лотерея, в которой ставка ваша безопасность. Дешевые провода начинают трескаться уже через пару лет. Качественный СИП или броня ВБбШв окупают себя тем, что их не нужно менять каждые три года.
Таблица 4. Расчет стоимости монтажа (пример на 50 метров линии)
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Кабель (средний сегмент) | 8 000 р. | 8 000 р. | 0 р. |
| Расходники (труба, клипсы) | 3 000 р. | 3 000 р. | 0 р. |
| Работа по монтажу | 0 р. | 15 000 р. | 15 000 р. |
| 11 000 р. | 26 000 р. | 15 000 р. |
Часто задаваемые вопросы:
Какой кабель самый лучший для наружной прокладки в земле?
Наиболее подходящими считаются бронированные кабели, такие как ВБбШв или АВБбШв. Они имеют прочную броню и влагостойкую оболочку.
Можно ли использовать обычный ВВГ кабель на улице?
Без дополнительной защиты от УФ-излучения и влаги — крайне не рекомендуется. Оболочка быстро разрушится под солнцем.
Что такое СИП кабель и для чего он нужен?
СИП (самонесущий изолированный провод) используется для воздушных линий. Он УФ-стойкий и не требует несущего троса.
Нужна ли дополнительная защита для УФ-стойкого кабеля?
Да, в местах возможного механического воздействия (удары, проезды техники) обязательна защита в виде трубы или короба.
Как определить, что кабель УФ-стойкий?
Ищите маркировку «УФ» или «UV-resistant» или проверяйте материал оболочки (светостабилизированный полиэтилен).
Какое сечение кабеля выбрать для уличного освещения?
Обычно достаточно 1.5 мм² или 2.5 мм² (медь), но расчет нужно делать под конкретную мощность и длину линии.
Как защитить кабель от грызунов при подземной прокладке?
Используйте бронированные кабели (АВБбШв) или прокладывайте провод в толстостенных ПНД-трубах.
Какие инструменты нужны для монтажа наружной проводки?
Кабелерез, стриппер, обжимные клещи, отвертки, тестер напряжения, рулетка и СИЗ.
Безопасность при работе — главный приоритет. Всегда используйте перчатки и защитные очки. При сверлении стен обязательно надевайте респиратор. Работайте только с обесточенными линиями, проверяя отсутствие напряжения тестером. При монтаже на высоте используйте устойчивые лестницы и страховочные ремни. Помните, что неправильное заземление или отсутствие автоматического выключателя может привести к трагедии.
Выбор кабеля для наружной проводки определяет, будете ли вы спать спокойно или каждые два года переделывать сеть. Никогда не экономьте на качестве изоляции и брони. Внимательно изучайте маркировку, соблюдайте нормы ПУЭ и не игнорируйте защиту от влаги и солнца. Надежная электросистема начинается с правильного выбора материала.
