Замена автоматического выключателя в электрощите и восстановление пломбировки

Замена старого автоматического выключателя в электрощите часто приводит к необходимости срыва заводской или контрольной пломбы. Эта задача требует не только технических навыков, но и строгого соблюдения закона, чтобы избежать крупных штрафов за самовольное вмешательство. Процесс восстановления пломбировки занимает от нескольких дней до двух недель в зависимости от регламента энергосбытовой компании. Стоимость материалов для простой замены начинается от 300 рублей. Важно понимать, как опломбировать счетчик после замены автомата, чтобы электроснабжение оставалось законным.

Юридические тонкости и подготовка к работам

Самостоятельная замена автомата, если он находится под пломбой, формально считается нарушением условий договора с энергосбытовой компанией. Я однажды столкнулся с тем, что сосед пытался сэкономить и просто заклеил сорванную пломбу похожей наклейкой, что привело к огромному штрафу и перерасчету электроэнергии по нормативу за полгода. Чтобы действовать законно, нужно либо вызвать сертифицированного электрика, либо заранее уведомить компанию о проведении работ.

Для выполнения монтажа требуются базовые навыки электромонтажа: умение пользоваться индикатором напряжения и понимание принципа работы фазного и нулевого проводов. Сами работы по замене модуля занимают около 1-2 часов, но ожидание инспектора для опломбировки может затянуться. Лучше всего проводить такие работы в будние дни утром, чтобы в случае возникновения проблем оперативно связаться с техподдержкой или энергосбытом.

Комплект материалов для монтажа

Правильный подбор компонентов гарантирует, что новый автомат не сгорит при первой же нагрузке и будет принят инспектором. Я всегда покупаю оборудование проверенных брендов, так как дешевые китайские аналоги часто имеют завышенный номинал, что опасно для проводки.

• Автоматический выключатель (согласно номиналу линии) — 1 шт.
• Провод ПВ-3 (ПуГВ) соответствующего сечения — 1-2 метра.
• Наконечники НШВИ (под сечение провода) — 10 шт.
• Изолента ПВХ (черная или цветная для маркировки) — 1 рулон.
• Нейлоновые стяжки (хомуты) для укладки проводов — 20 шт.
• Термоусадочные трубки (если требуется дополнительная изоляция) — 2-3 шт.
• Маркировочные бирки для кабелей — 5 шт.
• Очиститель контактов в спрее — 1 баллон.

Материалы лучше всего покупать в специализированных магазинах электротехники, где можно получить сертификат соответствия на изделие. Это может потребоваться при проверке техпаспорта.

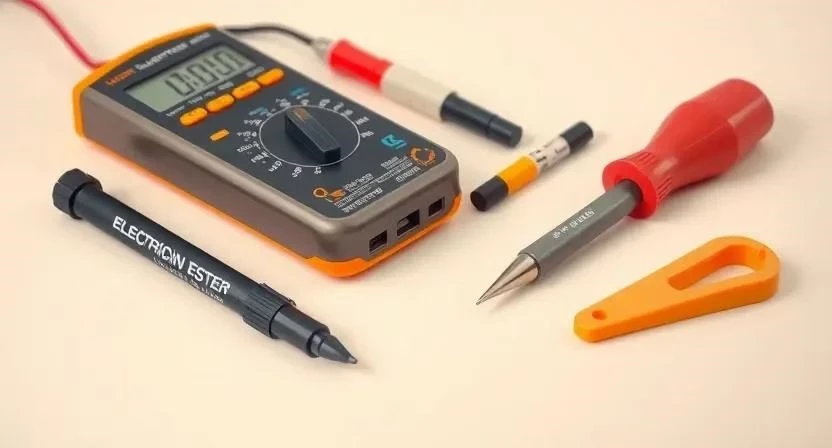

Инструментарий для замены модуля

Качественный инструмент исключает повреждение изоляции и гарантирует плотный зажим провода в клеммах. Инструменты можно купить комплектом или арендовать в строительных центрах, если замена разовая.

• Индикатор напряжения (двуполюсный или однополюсный) — для проверки отсутствия тока.
• Набор отверток (крестовая PZ2 и плоская) — для затяжки винтов клеммника.
• Стриппер — для аккуратного снятия изоляции без повреждения жил.
• Кримпер (пресс-клещи) — для обжима наконечников НШВИ.
• Мультиметр — для проверки целостности цепи и замера напряжения.
• Пассатижи или кусачки — для обрезки лишних концов провода.
• Фонарик налобный — чтобы руки оставались свободными при работе в темном щитке.

Организация рабочего пространства

Сначала обеспечьте свободный доступ к электрощиту, убрав мебель или бытовую технику, которая может мешать. Хорошее освещение критически важно: используйте мощный прожектор или налобный фонарь, так как ошибка в один сантиметр может привести к короткому замыканию. Защитите окружающих, ограничив доступ в зону работ детям и домашним животным. Вынесите из помещения все лишние предметы, чтобы в случае экстренной ситуации иметь возможность быстро покинуть зону или воспользоваться огнетушителем.

Подготовка электрощитка и поверхности

Очистите внутреннее пространство щитка от пыли и паутины с помощью пылесоса или сухой кисти. Пыль может стать проводником при высокой влажности или вызвать перегрев контактов. Проверьте состояние старых проводов: если изоляция потрескалась или потемнела от перегрева, ее необходимо заменить. Обязательно проверьте затяжку всех соседних контактов, так как вибрации при демонтаже могут ослабить соседние соединения.

Готовность системы к замене проверяется отсутствием видимых следов гари и стабильной работой соседних линий. Я заметил, что инспекторы очень придирчиво смотрят на затяжку клемм, поэтому использую динамометрическую отвертку для надежности. Если провода окислились, зачистите их до блеска перед установкой наконечников.

Пошаговая инструкция по замене и опломбировке

1. Полное обесточивание (10 мин). Выключите вводной автомат. Обязательно проверьте отсутствие напряжения индикатором на всех клеммах.
2. Демонтаж старого автомата (15 мин). Ослабьте винты клеммников, аккуратно вытяните провода и снимите модуль с DIN-рейки.
3. Подготовка жил (10 мин). Обрежьте обгоревшие или поврежденные концы проводов. Зачистите изоляцию на 8-10 мм и установите наконечники НШВИ с помощью кримпера.
4. Монтаж нового устройства (5 мин). Установите новый автомат на DIN-рейку до щелчка фиксатора.
5. Подключение проводов (10 мин). Вставьте фазный провод в верхнюю клемму (вход), а потребительскую линию — в нижнюю (выход).
6. Затяжка винтов (5 мин). Плотно затяните винты. Проверьте надежность, слегка потянув за каждый провод.
7. Тестовый запуск (10 мин). Включите вводной автомат, затем новый модуль. Проверьте работу электроприборов в линии.
8. Документирование (10 мин). Запишите марку и номинал нового автомата в техпаспорт объекта.
9. Подача заявки (30 мин). Отправьте запрос в энергосбытовую компанию через личный кабинет или офис на восстановление пломбы.
10. Визит инспектора (1 час). Встретьте специалиста, предоставьте доступ к щитку и покажите выполненные работы.
11. Установка пломб (15 мин). Инспектор проверяет схему подключения и устанавливает контрольные пломбы на корпус счетчика и автомат.
12. Подписание акта (10 мин). Подпишите акт ввода в эксплуатацию или акт о пломбировке в двух экземплярах.

Технические нюансы монтажа

Температура в помещении при работе не должна быть ниже +5°C, так как при сильном холоде изоляция провода становится хрупкой и может треснуть. Сечение провода должно строго соответствовать номиналу автомата: для 16А используйте кабель 2.5 мм², для 10А достаточно 1.5 мм². Попытка поставить автомат на 25А на тонкий провод приведет к тому, что кабель расплавится раньше, чем сработает защита.

Следите за совместимостью брендов. Хотя большинство модулей стандартны для DIN-рейки, некоторые серии имеют разные зажимы, что может затруднить монтаж в тесном щитке. Сам ставил модульный щиток в старой хрущевке и обнаружил, что старые провода просто крошатся в руках, поэтому заменил всю разводку до счетчика.

Типичные ошибки новичков

Самая опасная ошибка — установка автомата с завышенным номиналом. Я однажды поставил автомат на 25А вместо 16А на тонкий кабель, и изоляция начала плавиться — теперь всегда сверяю сечение по таблице. Также часто встречается плохой контакт в клеммах: если винт недотянут, возникает искрение и нагрев, что приводит к пожару.

Категорически запрещено пытаться имитировать пломбу самостоятельно с помощью пластиковых хомутов или клея. Современные инспекторы используют специальные лупы и ультрафиолетовые маркеры, поэтому подделка обнаружится мгновенно. Последствия таковы: штраф за хищение электроэнергии, даже если вы ничего не воровали.

Основные правила безопасности:

1. Никогда не работайте под напряжением.
2. Используйте только изолированный инструмент с маркировкой 1000V.
3. Не касайтесь оголенных проводов руками, даже если питание отключено (проверяйте индикатором).
4. При работе с химией (очистителем контактов) обеспечьте проветривание.
5. Используйте защитные перчатки для защиты от острых краев DIN-рейки.

Расчет затрат на работы

Стоимость замены зависит от того, выполняете ли вы ее сами или нанимаете профи. Самостоятельный монтаж экономит деньги, но требует времени на общение с энергосбытом.

Экономия при самостоятельном выполнении составляет около 1500 рублей. Однако, если вы не уверены в своих силах, лучше заплатить мастеру, так как ошибка в электрике может стоить гораздо дороже.

Эксплуатация после завершения работ

Регулярно проверяйте контакты нового автомата на предмет нагрева. Через месяц после установки аккуратно коснитесь корпуса модуля (при выключенном питании или через изоляцию) — он не должен быть горячим. Срок службы качественного автомата составляет 10-15 лет, но при частых перегрузках механизм изнашивается быстрее.

Поверку счетчика проводите строго по графику, указанному в паспорте прибора. Если вы заменили автомат, это не влияет на срок поверки самого счетчика, но обновленный акт пломбировки станет важным документом при следующей проверке.

Современные альтернативы стандартным решениям

Вместо простой замены одного модуля можно рассмотреть установку современного модульного оборудования. Например, замена всего старого щитка «под ключ» позволит разделить дом на несколько зон защиты, что повысит безопасность. Также сейчас популярны умные реле, которые позволяют отслеживать потребление энергии через смартфон и удаленно отключать нагрузку.

Переход на модульную систему с использованием шин (вместо перемычек из провода) делает щиток аккуратным и снижает риск случайного замыкания. Это особенно актуально для старого фонда, где провода часто расположены хаотично.

Часто задаваемые вопросы

Можно ли менять автомат без уведомления энергосбыта?
Нет, если автомат находится под пломбой. Срыв пломбы без уведомления расценивается как попытка хищения электроэнергии.

Сколько стоит официальная пломбировка?
В большинстве случаев услуга бесплатна или стоит небольшую сумму (до 500-1000 рублей) в зависимости от тарифов вашей компании.

Что будет, если пломба сорвалась случайно?
Нужно немедленно сфотографировать сорванную пломбу и подать заявку в энергосбыт. Если вы сообщите об этом первым, штрафа не будет.

Какие документы нужны для вызова инспектора?
Паспорт владельца, договор на электроснабжение и техпаспорт на счетчик.

Можно ли использовать автомат другой марки?
Да, если он подходит по номинальному току, характеристике срабатывания (например, тип B или C) и крепится на стандартную DIN-рейку.

Как быстро приезжает мастер для пломбировки?
Срок ожидания обычно составляет от 3 до 14 рабочих дней после подачи заявки.

Нужно ли отключать электричество во всем доме?
Да, во время физической замены автомата питание должно быть полностью отключено для вашей безопасности.
