Старые пробки и изношенные автоматические выключатели часто становятся причиной перегрева проводки и внезапных отключений света. Замена автомата в щитке занимает около одного часа, а стоимость базовых комплектующих начинается от нескольких сотен рублей. Своевременное обновление защиты избавляет от ложных срабатываний и гарантирует пожарную безопасность жилья.
Зачем обновлять защиту электропроводки
Устаревшие модульные устройства со временем теряют свои свойства, что ведет к риску короткого замыкания. Переход на современные автоматы позволяет точно настроить защиту под конкретную нагрузку. В итоге владелец получает стабильную работу сети и уверенность в том, что система сработает мгновенно при аварии.
Предварительная оценка сложности работ
Процедура требует базовых навыков работы с электрикой и строгого соблюдения техники безопасности. Я всегда напоминаю, что работа с током не терпит спешки. Если предстоит замена вводного автомата, обязательно согласуйте отключение электроэнергии с управляющей компанией или энергосбытом. Весь процесс от подготовки до проверки под нагрузкой займет примерно 60 минут.
Подбор необходимых материалов
Для качественного монтажа важно использовать сертифицированные компоненты. Я заметил, что дешевые безымянные автоматы часто срабатывают некорректно или заклинивают. Для многожильного провода обязательно используйте наконечники НШВИ, иначе жилы просто раздавятся винтом клеммы.
- Автоматический выключатель (номинал подбирается под сечение кабеля)
- Распределительная гребенка для соединения автоматов
- Наконечники НШВИ (под сечение вашего провода)
- Маркировочные наклейки для подписи групп
- Изолента ПВХ
- Кабельные стяжки для укладки проводов
- Термоусадочные трубки (при необходимости)
- Очиститель контактов в спрее
| Наименование | Количество | Средняя цена за ед. | |
|---|---|---|---|
| Автомат (16А, тип С) | 1 шт. | 350 | 350 |
| Наконечники НШВИ | 10 шт. | 5 | 50 |
| Гребенка фазная | 1 шт. | 200 | 200 |
| Маркировка (набор) | 1 шт. | 100 | 100 |
| Стяжки нейлоновые | 10 шт. | 2 | 20 |

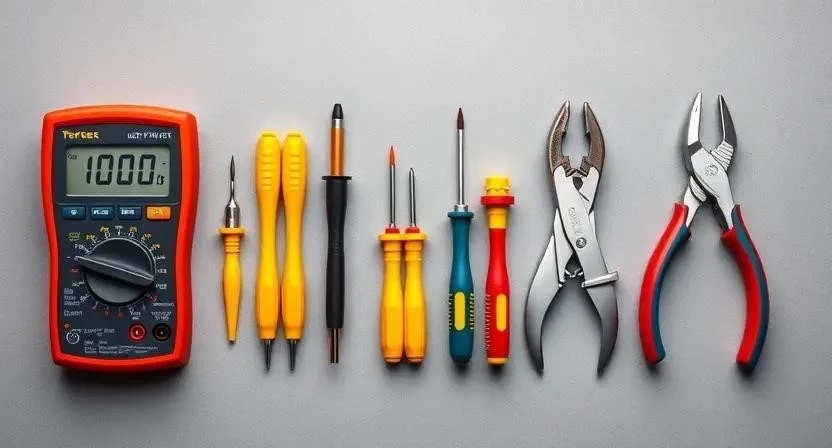

Комплект инструментов для электромонтажа
Использование правильного инструмента сокращает время работы и исключает повреждение изоляции. Диэлектрические рукоятки — это обязательное условие безопасности.
- Отвертка-индикатор или мультиметр — проверка отсутствия напряжения
- Набор диэлектрических отверток (шлицевая и крестовая) — затяжка клемм
- Стриппер — аккуратное снятие изоляции без повреждения жил
- Пассатижи — обрезка и правка проводов
- Налобный фонарик — освещение внутреннего пространства щитка
- Кримпер (пресс-клещи) — обжим наконечников НШВИ
- Нож строительный — подрезка стяжек
Организация рабочего пространства
Перед началом работ обеспечьте свободный доступ к щитку, уберите мебель или загромождения. Поскольку электричество будет отключено, заранее подготовьте автономное освещение. Я рекомендую использовать мощный налобный фонарь, чтобы руки оставались свободными. Чтобы обрезки провода и пыль не разлетались по комнате, застелите пол плотной пленкой или газетами.

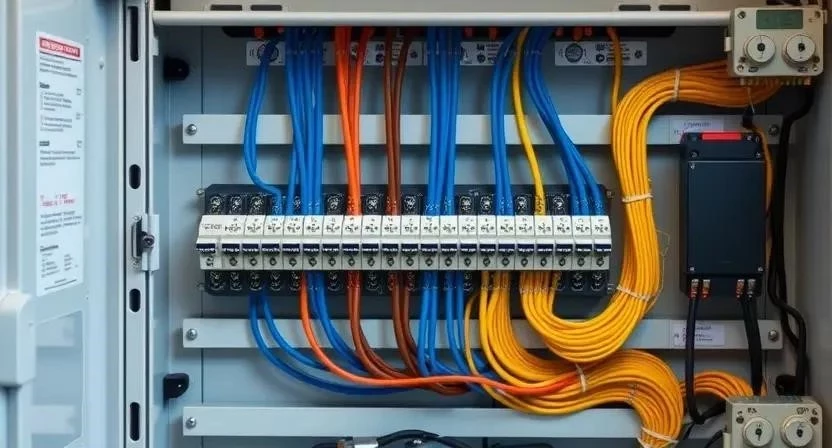

Подготовка внутреннего пространства щитка
Внутри корпуса часто скапливается пыль, которая может вызвать перегрев или замыкание. Очистите пространство кисточкой или пылесосом. Внимательно осмотрите DIN-рейку — она должна быть ровной и надежно закрепленной. Обязательно проверьте состояние кабелей: если заметили оплавленную изоляцию, этот участок нужно обрезать и зачистить заново, иначе новый автомат не спасет от плохого контакта.
Пошаговая технология замены автомата
Соблюдайте строгую последовательность действий. Помню, как один знакомый решил пропустить этап проверки напряжения и получил ощутимый удар током, хотя был уверен, что все выключено.
- Полностью отключите вводное напряжение в щитке.
- Проверьте отсутствие тока на клеммах старого автомата с помощью мультиметра или индикатора.
- Промаркируйте отходящие провода, чтобы не перепутать линии нагрузки.
- Ослабьте винты клемм и аккуратно снимите старый автомат с DIN-рейки.

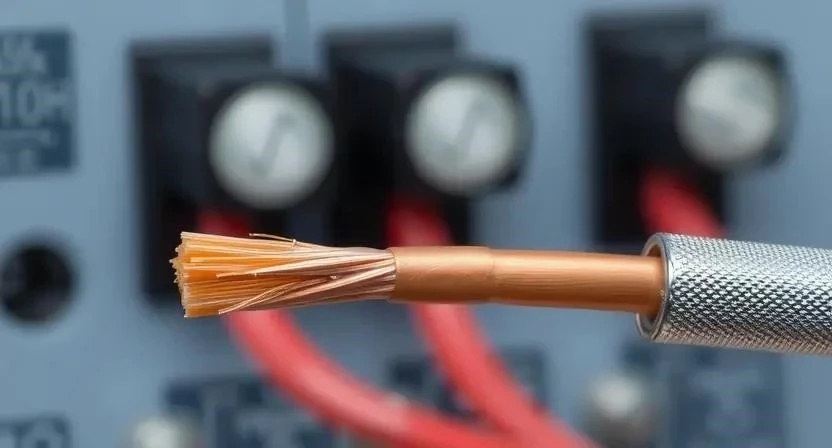

- Зачистите концы проводов стриппером на 8-10 мм.
- Обжмите зачищенные жилы наконечниками НШВИ с помощью кримпера.
- Установите новый автомат на рейку до характерного щелчка фиксатора.
- Подключите фазный провод к верхней клемме согласно схеме.
- Подключите провод нагрузки к нижней клемме.
- Проверьте надежность фиксации: потяните за каждый провод, он не должен двигаться.
- Подайте напряжение и замерьте рабочие параметры мультиметром.
- Включите нагрузку и убедитесь в стабильной работе устройства.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Отключение и проверка тока | 5 | Использовать мультиметр |
| Маркировка и демонтаж | 10 | Не перепутать фазы |
| Подготовка проводов | 15 | Обязательный обжим НШВИ |
| Монтаж нового устройства | 10 | Фиксация на DIN-рейке |
| Подключение и затяжка | 10 | Проверка на «вырыв» |
| Тестирование под нагрузкой | 10 | Контроль температуры |
Технические нюансы монтажа
Критически важно соблюдать усилие затяжки винтов. Слишком слабый зажим приведет к искрению и оплавлению пластика, а перетянутый винт может сорвать резьбу. При выборе автомата обращайте внимание на характеристику расцепителя: тип B подходит для освещения, тип C — универсальный для розеток, тип D — для мощного оборудования с высокими пусковыми токами.
Я однажды столкнулся с тем, что в старом щитке были алюминиевые провода, а новый автомат рассчитан на медь. В таком случае используйте специальные переходные клеммы или алюминиево-медные гильзы, чтобы избежать электрохимической коррозии.
Типичные ошибки новичков
Многие пытаются сэкономить время и меняют автомат под напряжением — это смертельно опасно. Другая частая проблема — зажатие изоляции провода в клемме. В итоге контакт получается неплотным, и автомат начинает греться.
- Использование автомата с завышенным номиналом (например, 25А на кабель 1.5 мм²), что ведет к пожару.
- Отсутствие наконечников на гибком проводе (жилы переламываются под винтом).
- Недостаточная затяжка контактов, вызывающая искрение.
- Монтаж без предварительной проверки отсутствия напряжения.
- Игнорирование маркировки проводов, что приводит к путанице в группах.
Сам я в начале пути забыл проверить затяжку через неделю после монтажа. Оказалось, что один контакт «осел» и начал греться. Теперь я всегда перепроверяю все соединения через несколько дней эксплуатации.
Расчет стоимости и экономия
Самостоятельная замена позволяет существенно сэкономить на услугах мастера, особенно если нужно заменить несколько устройств в щитке.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Автомат и расходники | 600 | 600 | 0 |
| Работа по замене (1 шт) | 0 | 1500 | 1500 |
| Выезд мастера | 0 | 500 | 500 |
| Диагностика сети | 0 | 500 | 500 |
| 600 | 3100 | 2500 |
Обслуживание системы после установки
Электромонтаж не заканчивается в момент подачи тока. Рекомендую раз в полгода проводить профилактическую протяжку всех винтовых соединений. В первые несколько дней после замены периодически касайтесь корпуса автомата рукой — он должен оставаться комнатной температуры. Если пластик теплый, значит, контакт затянут плохо.
Альтернативные решения для защиты
Если вы хотите повысить уровень безопасности, рассмотрите установку дифавтоматов. Они объединяют в себе функции обычного автомата и УЗО, защищая не только от короткого замыкания, но и от утечки тока (например, при повреждении изоляции или ударе током человека). Связка «УЗО + автомат» работает аналогично, но позволяет защищать сразу несколько линий одним устройством.
| Сечение кабеля (мм²) | Номинал автомата (А) | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение |
| 2.5 | 16 | 3.5 | Розетки |
| 4.0 | 25 | 5.5 | Мощные приборы |
| 6.0 | 32 | 7.0 | Электроплиты |
| 10.0 | 40 | 8.8 | Вводной кабель |
Ответы на частые вопросы
Можно ли ставить автомат 25А на розетки?
Только если кабель имеет сечение не менее 4 мм². Для стандартного кабеля 2.5 мм² максимально допустимый номинал — 16А. В противном случае провод сгорит быстрее, чем сработает защита.
Почему новый автомат выбивает сразу после включения?
Либо в сети осталось короткое замыкание, либо вы ошиблись с номиналом и нагрузка слишком высока. Также проверьте, не зажата ли лишняя жила провода в клемме.
Как понять, что старый автомат пора менять?
Признаки: характерный треск при работе, оплавление корпуса, рыхлый рычаг включения или если автомат перестал срабатывать при намеренной перегрузке.
Обязательно ли соблюдать полярность?
Для обычного автомата полярности нет, но для дифавтоматов и УЗО подключение фазы и нуля строго определено схемой на корпусе.
Что делать, если провода в щитке короткие?
Используйте специальные соединительные клеммы или нарастите провод с помощью обжима и термоусадки. Не пытайтесь натягивать провод до предела.
Какой фирмы автоматы лучше покупать?
Я доверяю проверенным брендам вроде Schneider Electric, ABB или KEAZ. Они имеют четкие характеристики расцепителей и качественный пластик.
Можно ли менять автомат в опломбированном щитке?
Нет, самостоятельно срывать пломбы запрещено. Это приведет к штрафам. Вызывайте представителя энергосбытовой компании для вскрытия и последующей опломбировки.
Меры безопасности при работе
Работа с электричеством требует предельной осторожности. Всегда используйте перчатки и защитные очки. При работе с химией (очистителями контактов) обеспечьте проветривание помещения. Никогда не работайте в сырой одежде или босиком. Помните: если вы не уверены в своих действиях на любом из этапов, лучше вызвать квалифицированного мастера.
