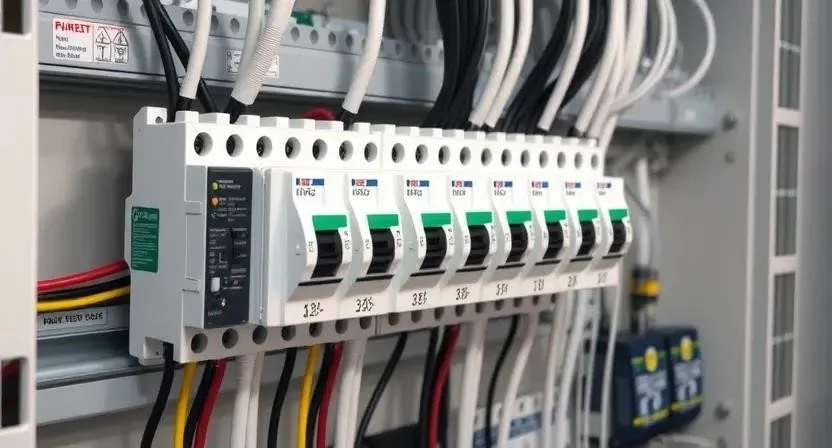

Замена перемычек на автоматические выключатели в электрощите

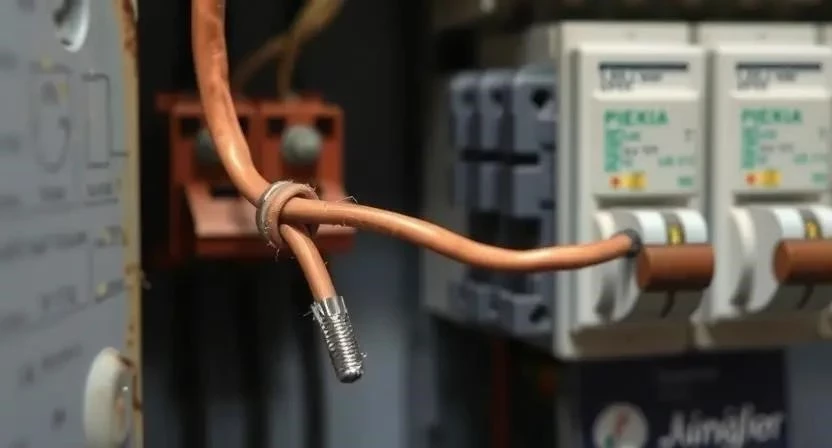

Замена автоматического выключателя на обычный кусок провода превращает систему защиты в бесполезный аксессуар. Один такой «ремонт» может стоить жизни или всего имущества из-за пожара. Опасность перемычек из провода заключается в полном отсутствии тепловой и электромагнитной защиты. Исправление этой ошибки занимает около двух часов, но спасает дом от катастрофы. Стоимость одного качественного автомата невелика по сравнению с затратами на восстановление сгоревшего жилья.

Основы электробезопасности и оценка рисков

Соблюдение базовых правил спасает от фатальных ошибок. Работа под напряжением категорически запрещена, так как даже кратковременное касание фазного провода может привести к остановке сердца. Попытка самостоятельно «починить» щиток без понимания принципов работы сети создает риск короткого замыкания. Я однажды столкнулся с ситуацией, когда владелец квартиры решил просто «зациклить» выбивающий автомат, что привело к оплавлению всей шины в щитке. Любое вмешательство в электроустановку требует полного обесточивания линии.

Комплектующие для правильного монтажа

Для качественного восстановления защиты потребуются сертифицированные детали. Использование дешевых китайских аналогов часто приводит к ложным срабатываниям или, что хуже, к отсутствию реакции при реальном КЗ. Я рекомендую выбирать проверенных производителей с четко указанным номиналом тока.

• Автоматический выключатель (номинал подбирается под нагрузку линии).
• Провод ПВ-3 (ПуГВ) сечением 2.5 мм² для силовых линий.
• Провод ПВ-3 (ПуГВ) сечением 1.5 мм² для освещения.
• Наконечники НШВИ, соответствующие сечению выбранного кабеля.
• Изоляционная лента ПВХ высокого качества.
• Термоусадочные трубки для дополнительной изоляции.
• Маркировочные бирки для обозначения групп потребителей.
• Специальный очиститель контактов в аэрозоле.

Важно соблюдать соответствие между толщиной жилы и допустимым током, иначе провод станет слабым звеном и начнет греться.

Инструментарий электрика

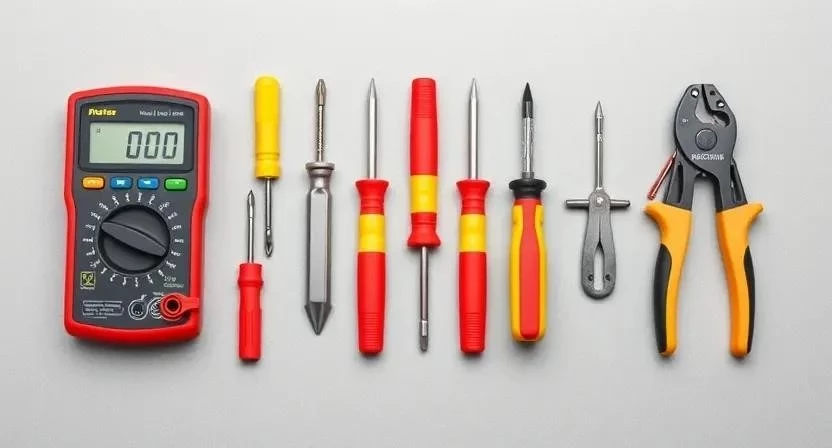

Потребуется набор инструментов с диэлектрическим покрытием ручек. Это единственный способ обеспечить минимальную безопасность при работе с электричеством. Не используйте инструменты с облупившейся изоляцией или ржавыми частями.

• Набор диэлектрических отверток (крестовые и плоские).
• Мультиметр или надежная индикаторная отвертка.
• Стриппер для аккуратной зачистки изоляции без повреждения жил.
• Кримпер для надежного обжима наконечников НШВИ.
• Пассатижи с изолированными ручками.
• Налобный фонарь для освещения глубоких частей щитка.
• Щетка с жестким ворсом для удаления пыли.

Организация рабочего пространства

Обеспечение качественного освещения в зоне щитка критически важно. Темнота провоцирует ошибки в подключении фазы и нуля. Перед началом работ освободите пространство перед электрощитом, чтобы иметь возможность быстро отступить в случае аварии. Обязательно держите под рукой исправный углекислотный или порошковый огнетушитель, так как при первом включении после ремонта возможны искры из-за скрытых дефектов старой проводки.

Подготовка электрощита к работе

Сначала очистите внутреннее пространство щитка от пыли, паутины и строительного мусора. Грязь может стать проводником при высокой влажности, что приведет к утечкам тока. Проверьте состояние всех остальных автоматических выключателей, пошатайте их, чтобы убедиться в плотности посадки на DIN-рейку. Выявите все скрытые перемычки, которые могли оставить предыдущие «мастера». Каждую такую опасную точку пометьте яркой биркой, чтобы не пропустить их при замене.

Пошаговый процесс замены перемычки на автомат

Процесс требует предельной концентрации. Я всегда проверяю отсутствие напряжения дважды, даже если уверен, что выключил вводной рубильник. Это правило спасло меня от удара током в одном из старых домов, где вводной автомат оказался неисправен и продолжал пропускать ток.

1. Полное обесточивание сети. Выключите вводной автомат и заблокируйте его, чтобы никто случайно не включил свет (5 мин).
2. Контрольный замер. Используйте мультиметр или индикатор, чтобы убедиться, что на всех шинах отсутствует напряжение (2 мин).
3. Демонтаж перемычки. Аккуратно открутите винты зажимов и извлеките опасный кусок провода (10 мин).
4. Поиск причины сбоя. Проанализируйте, почему старый автомат выбивало. Проверьте линию на короткое замыкание или перегрузку мощными приборами (20 мин).
5. Подбор нового устройства. Выберите автомат по мощности нагрузки, опираясь на сечение кабеля линии (10 мин).

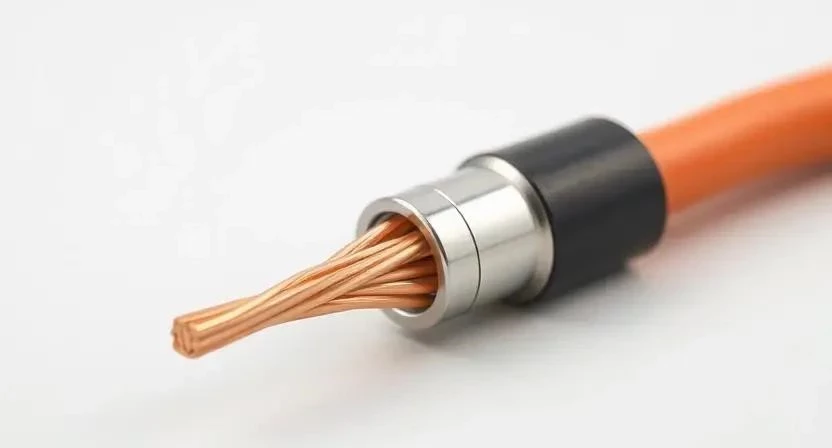

6. Подготовка проводника. Отрежьте кусок провода ПВ-3, зачистите концы на 10 мм и установите наконечники НШВИ с помощью кримпера (15 мин).
7. Установка на рейку. Защелкните новый автоматический выключатель на DIN-рейку до характерного щелчка (5 мин).
8. Подключение. Вставьте провода в зажимы и затяните винты с усилием, но без фанатизма, чтобы не сорвать резьбу (10 мин).
9. Проверка фиксации. Примените «метод на отрыв» — слегка потяните за каждый провод, проверяя надежность зажима (5 мин).
10. Тестовый запуск. Постепенно включайте линии и замеряйте ток под нагрузкой с помощью токоизмерительных клещей (15 мин).
11. Маркировка. Наклейте на новый автомат бирку с названием комнаты или прибора (5 мин).
12. Завершение. Закройте дверцу щитка и убедитесь, что провода не передавлены (2 мин).

Технологические нюансы монтажа

Особое внимание уделите температурному режиму. Если в щитке ощущается жар, значит, где-то есть плохой контакт. Категорически запрещено прямое соединение медного и алюминиевого провода скруткой — это приведет к электрохимической коррозии и быстрому окислению. Плохой контакт вызывает локальный перегрев, который плавит изоляцию соседних жил. Я заметил, что использование наконечников НШВИ снижает риск перегрева в разы, так как площадь контакта увеличивается, а жилы не раздавливаются винтом.

Типичные ошибки новичков

Часто люди пытаются сэкономить или упростить процесс, что ведет к печальным последствиям. Я считаю, что в электрике нет места «временным решениям».

1. Использование слишком тонкого провода для перемычки, который не выдерживает ток и плавится.
2. Установка автомата с завышенным номиналом (например, 25А на линию 1.5 мм²), из-за чего кабель сгорит раньше, чем сработает защита.
3. Недотяг винтовых зажимов, что вызывает искрение и нагрев.
4. Отсутствие изоляции на концах провода, что создает риск случайного замыкания на корпус щитка.
5. Игнорирование проверки линии на КЗ перед установкой нового автомата.

Экономический расчет и риски

Финансовая выгода от использования перемычки иллюзорна. Стоимость одного автомата несопоставима с ценой восстановления жилья после пожара. Сравните затраты на правильный монтаж и возможные потери.

Регламент обслуживания после ремонта

После завершения работ не стоит забывать о щитке. Регулярно, примерно раз в полгода, проверяйте затяжку всех винтовых контактов, так как металл имеет свойство «плыть» под нагрузкой. Контролируйте температуру корпусов автоматов во время пиковых нагрузок (например, когда одновременно работают чайник, стиральная машина и обогреватель). Если корпус стал горячим на ощупь — немедленно ищите причину перегрева.

Современные альтернативы и модернизация

Существуют более продвинутые способы защиты, чем обычный автомат. Я рекомендую рассмотреть установку УЗО (устройства защитного отключения), которое спасет человека от удара током при утечке. Дифференциальные автоматы совмещают в себе функции защиты от перегрузки и утечки тока. Также эффективна модернизация щитка с разделением нагрузки на мелкие группы: вместо одного автомата на всю комнату поставьте отдельные на розетки и освещение. В одном из проектов я заменил все самодельные перемычки на диф-автоматы, и клиент перестал беспокоиться о безопасности детей, трогающих электроприборы.

Ответы на часто задаваемые вопросы

Почему автомат выбивает, если поставить перемычку?
Перемычка сама по себе не «выбивает», она просто пропускает ток. Если выбивает автомат выше по цепи (вводной), значит, перемычка позволила току дойти до места короткого замыкания, которое раньше отсекалось локальным автоматом.

Можно ли использовать медный провод вместо автомата временно?
Категорически нет. «Временно» часто превращается в «навсегда», а пожар может случиться в любую секунду, даже когда вас нет дома.

Чем опасна перемычка из тонкого провода?
Тонкий провод обладает высоким сопротивлением и быстро перегревается. Он превращается в раскаленную спираль, которая прожигает изоляцию соседних кабелей.

Как понять, что перемычка в щитке греется?
По характерному запаху жженого пластика, потемнению изоляции вокруг зажима или при помощи бесконтактного пирометра.

Какой номинал автомата выбрать вместо перемычки?
Ориентируйтесь на сечение провода: для 1.5 мм² — 10А, для 2.5 мм² — 16А. Никогда не ставьте номинал выше, чем может выдержать кабель.

Что делать, если перемычка уже оплавила изоляцию соседних проводов?
Немедленно обесточить сеть и заменить поврежденные участки кабеля. Оплавленная изоляция теряет свои свойства и может привести к замыканию.

Обязательно ли использовать наконечники при монтаже?
Да, особенно для многожильных проводов ПВ-3. Без них винт перерезает тонкие жилы, уменьшая сечение провода и создавая точку перегрева.

Может ли перемычка привести к удару током через корпус прибора?
Да, если из-за перегрузки и перегрева произошел пробой изоляции на заземляющий контур или металлический корпус прибора.
