Замена вводного автомата под напряжением представляет собой одну из самых опасных операций в домашнем электромонтаже. Опытный мастер выполняет такую задачу за 40–60 минут, в то время как новичок может потратить несколько часов и подвергнуть себя риску поражения электрическим током. Правильная замена вводного автомата под напряжением требует предельной концентрации и строгого соблюдения техники безопасности. Разберем детально, как выполнить этот процесс надежно.
Оценка рисков и базовые требования
Работа с электричеством без полного обесточивания линии допустима только в исключительных случаях, когда нет возможности отключить питание через энергосбыт. Для этого требуются базовые навыки электромонтажа и понимание того, как работает разрыв цепи. Я всегда предупреждаю: если вы чувствуете неуверенность или у вас дрожат руки, лучше вызвать профессионала. Ошибка в такой ситуации может привести к короткому замыканию или тяжелой травме. В нормальных условиях замена проводится при полном отсутствии напряжения, но если ситуация прижала, действуйте максимально осторожно.
Что понадобится для работы
Для качественного монтажа нужен новый автоматический выключатель, номинал которого строго соответствует проекту вашего электрощита. Нельзя ставить автомат с завышенным током — это приведет к перегреву кабеля и возможному пожару. Также понадобятся наконечники НШВИ для многожильных проводов и качественная изолента. Покупать комплектующие лучше в специализированных магазинах электротехники, чтобы избежать подделок.
- Автоматический выключатель (соответствующий амперажу)
- Наконечники НШВИ (под сечение провода)
- Изолента ПВХ (стойкая к нагреву)
- Маркер для пометки жил
- Очиститель контактов (спрей)
- Запасные винты для клемм (если предусмотрено)
- Стяжки нейлоновые для фиксации проводов
- Термоусадочная трубка (опционально)
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Вводной автомат (25А-40А) | 1 шт. | 400 — 1200 руб. | 1200 руб. |
| Наконечники НШВИ | 10 шт. | 5 руб./шт. | 50 руб. |
| Изолента | 1 рулон | 60 руб. | 60 руб. |
| Очиститель контактов | 1 баллон | 350 руб. | 350 руб. |
| Стяжки нейлоновые | 1 уп. | 100 руб. | 100 руб. |

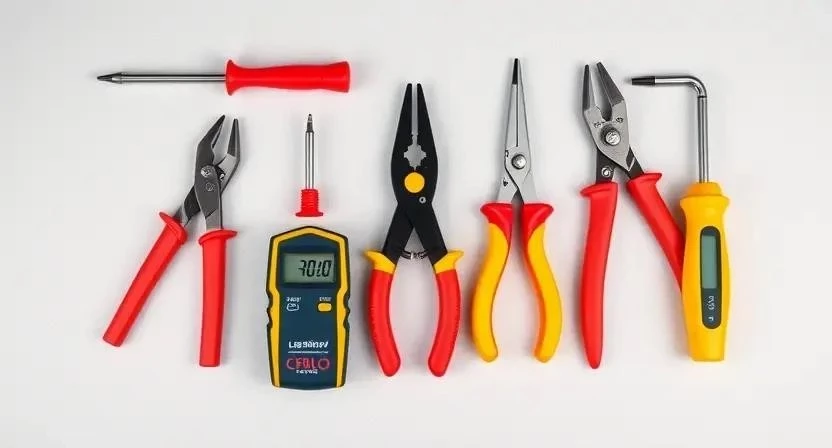

Инструментарий мастера
Использование обычных инструментов при работе под напряжением категорически запрещено. Весь инструмент должен иметь диэлектрическое покрытие, рассчитанное на 1000 вольт. Фонарь необходим даже при наличии общего освещения, так как внутри щитка часто образуются глубокие тени.
| Инструмент | Назначение | Тип |
|---|---|---|
| Диэлектрические перчатки | Защита от удара током | Покупка (обязательно) |
| Набор изолированных отверток | Затяжка и ослабление клемм | Покупка (обязательно) |
| Индикатор напряжения | Проверка наличия фазы | Покупка (обязательно) |
| Стриппер или нож | Зачистка изоляции жил | Покупка (обязательно) |
| Пассатижи с изоляцией | Удержание и правка проводов | Покупка (обязательно) |
Организация рабочего пространства
Прежде чем лезть в щиток, обеспечьте себе свободный доступ к нему. Уберите все лишние вещи, которые могут помешать быстрому отступлению или движению. Освещение должно быть максимально ярким. Обязательно предупредите всех жильцов, что электричество может кратковременно пропасть. Это нужно, чтобы никто не включил мощный прибор в самый ответственный момент, что создаст лишнюю нагрузку на сеть.
Подготовка электрощита к замене
Внимательно осмотрите состояние всего щитка. Проверьте, насколько надежно закреплена DIN-рейка — она не должна шататься. Если на контактах виден налет или окислы, их нужно аккуратно зачистить. Также убедитесь, что вокруг автомата достаточно места для маневра руками и инструментом. Я однажды заменял автомат в очень тесном щитке и чуть не задел соседнюю фазу из-за того, что провода были спутаны в один узел. Поэтому сначала наведите порядок в проводах.
Технология замены по шагам
Соблюдайте строгую последовательность. Любое отклонение от плана при работе под напряжением может быть фатальным. Я рекомендую работать медленно и осознанно.
- Экипировка и проверка напряжения индикатором (2 мин). Наденьте перчатки, проверьте фазу.
- Снятие защитной панели щитка (3 мин). Аккуратно открутите винты панели.
- Маркировка проводов (5 мин). Пометьте вход и выход, чтобы не перепутать их.
- Отключение нагрузки (5 мин). Выключите все приборы в доме, чтобы ток в цепи был минимальным.
- Ослабление зажимов старого автомата (5 мин). Осторожно открутите винты клемм.
- Извлечение проводов из клемм (5 мин). Плавно вытяните жилы, следя, чтобы они не коснулись корпуса.
- Демонтаж старого автомата с DIN-рейки (2 мин). Отщелкните зажим и снимите устройство.

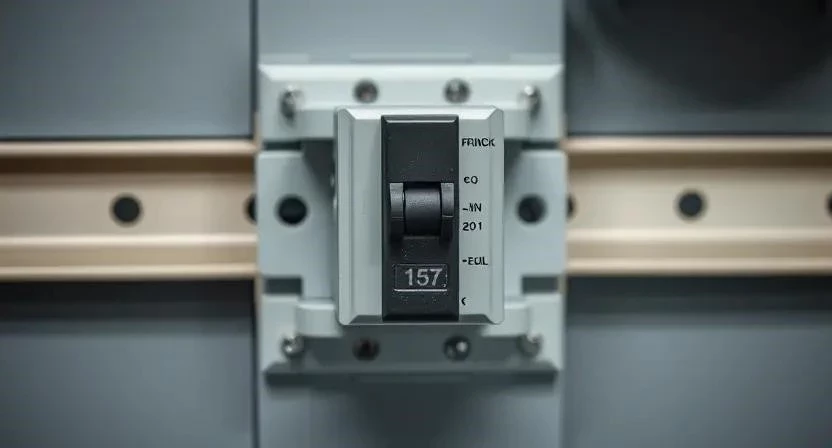

- Установка нового автомата на рейку (2 мин). Зафиксируйте устройство до щелчка.

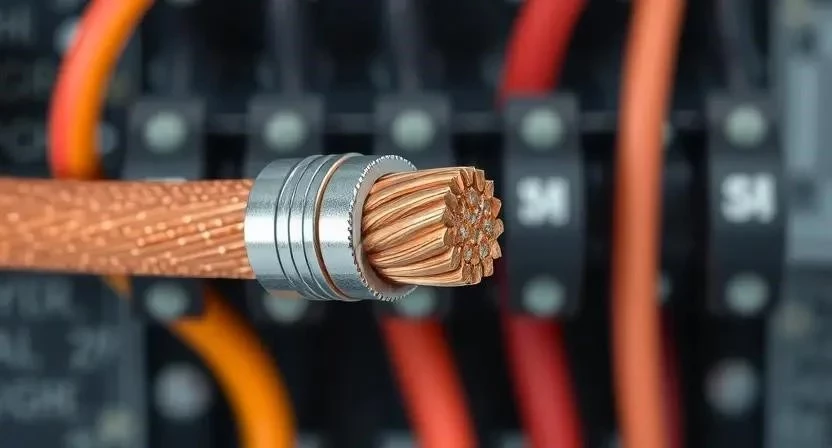

- Подготовка жил провода (10 мин). Зачистите изоляцию на 10 мм и обжмите наконечниками НШВИ.
- Подключение питающего провода на вход (5 мин). Вставьте жилу в верхнюю клемму и затяните винт.
- Подключение выходного провода на потребителей (5 мин). Подсоедините провод к нижней клемме.
- Финальная затяжка всех соединений (5 мин). Проверьте надежность каждого контакта.
- Проверка отсутствия короткого замыкания (5 мин). Визуальный осмотр и проверка индикатором.
- Включение автомата и замер напряжения (3 мин). Подайте питание и проверьте вольтаж.
Я помню случай, когда из-за спешки я не до конца затянул винт на входе. В итоге контакт начал греться, и через неделю автомат просто расплавился. С тех пор я всегда проверяю затяжку дважды: сначала основным усилием, затем легким дотягом.
| Шаг | Действие | Критическая точка контроля |
|---|---|---|
| 1-3 | Подготовка и маркировка | Правильность определения фазы |
| 4-6 | Демонтаж проводов | Отсутствие касания жил с корпусом |
| 7-8 | Замена устройства | Плотная фиксация на DIN-рейке |
| 9-12 | Монтаж и затяжка | Отсутствие оголенных участков провода |
| 13-14 | Запуск | Стабильность напряжения на выходе |
Технические нюансы монтажа
Обращайте внимание на температуру в помещении. При слишком низкой температуре пластик корпуса автомата становится хрупким и может треснуть при затяжке. Влажность воздуха также влияет на проводимость — в сырых помещениях риск пробоя выше, поэтому используйте только сертифицированные диэлектрики. Если вы соединяете медный провод с алюминиевым, обязательно используйте специальные переходные клеммы или пасту, иначе возникнет электрохимическая коррозия. Время затяжки контактов должно быть достаточным, чтобы провод не прокручивался, но без фанатизма.
Типичные ошибки новичков
Самая частая проблема — недотяг винтов. Это приводит к искрению, нагреву и eventualному выгоранию автомата. Вторая крайность — перетяг, при котором жила (особенно алюминиевая) просто обрывается внутри клеммы. Также часто забывают про перчатки или ставят автомат с номиналом 40А там, где проводка рассчитана только на 16А. Путаница фазы и нуля в однополюсном автомате может привести к тому, что защита просто не сработает при аварии.
- Использование автомата не того номинала (риск пожара).
- Работа без диэлектрических перчаток (риск удара током).
- Недостаточная затяжка клемм (искрение и нагрев).
- Перетяжка винтов до обрыва жилы (потеря контакта).
- Отсутствие маркировки проводов (ошибки при подключении).
Экономика замены: стоимость и выгода
Самостоятельная замена обходится дешевле, но требует наличия дорогого инструмента. Если у вас нет диэлектрического набора, покупка его «на один раз» может стоить дороже, чем вызов электрика. Однако, если инструмент уже есть, вы экономите только на оплате услуг мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Новый автомат | 600 руб. | 600 руб. | 0 руб. |
| Расходники (НШВИ, лента) | 100 руб. | 100 руб. | 0 руб. |
| Работа электрика | 0 руб. | 1500 — 3000 руб. | 1500 — 3000 руб. |
| Инструмент (амортизация) | 200 руб. | 0 руб. | -200 руб. |
| 900 руб. | 2200 — 3700 руб. | 1300 — 2800 руб. |
Эксплуатация после установки
После того как новый автомат установлен, работа не заканчивается. Я рекомендую раз в полгода проверять затяжку винтов, так как из-за температурных расширений металл может «поплыть» и контакт ослабнет. Следите за температурой корпуса под нагрузкой — автомат не должен быть горячим на ощупь. Срок службы качественного устройства составляет 10–15 лет, но при частых срабатываниях по перегрузке его стоит заменить раньше.
Альтернативные способы защиты
Если есть возможность, лучше договориться с энергосбытом о полном отключении питания на время работ. Это снимет все риски. Также рассмотрите вариант установки двухполюсного автомата, который разрывает и фазу, и ноль одновременно. Это значительно повышает безопасность при обслуживании сети.
- Замена с полным отключением через энергосбыт.
- Установка двухполюсного автоматического выключателя.
- Замена на современный дифференциальный автомат.
- Установка УЗО (устройство защитного отключения).
- Переход на модульные системы с быстросъемными клеммами.
- Использование реле напряжения для защиты от скачков.
- Монтаж в новый, более просторный электрощит.
Я обычно советую своим клиентам ставить именно двухполюсные автоматы на вводе. Это позволяет полностью обесточить квартиру одним движением рычага, не полагаясь на то, что «ноль» где-то в подъезде действительно отключен.
Ответы на частые вопросы
Можно ли менять автомат, если в доме работает холодильник?
Технически можно, но крайне нежелательно. Любой мощный прибор создает нагрузку, что увеличивает риск искрения при демонтаже. Лучше выключить всё из розеток.
Что делать, если провод обломился при замене?
Не паникуйте. Если провод под напряжением, аккуратно изолируйте конец изолентой (используя диэлектрический инструмент!), затем зачистите жилу заново и обжмите новым наконечником.
Какой номинал выбрать для вводного автомата?
Только тот, который согласован с вашей энергоснабжающей организацией и соответствует сечению вводного кабеля. Самовольное увеличение номинала может привести к пожару.
Почему автомат греется после замены?
Скорее всего, плохо затянут контакт или выбран слишком слабый номинал для текущей нагрузки. Проверьте затяжку винтов.
Обязательно ли использовать наконечники?
Для многожильного провода — обязательно. Без них винт просто перережет тонкие жилки, площадь контакта уменьшится, и место соединения начнет греться.
Чем опасна замена под напряжением?
Основная опасность — короткое замыкание при случайном касании фазы корпуса щитка или другого провода, а также риск поражения током через тело.
Как проверить работоспособность нового автомата?
После включения замерьте напряжение на выходе мультиметром или индикатором. Убедитесь, что при включении нагрузки автомат не выбивает без причины.
Можно ли использовать обычные перчатки?
Категорически нет. Обычные тканевые или кожаные перчатки не обладают диэлектрическими свойствами и не защитят вас от удара током.
