Обрыв нулевого провода в многоэтажке приводит к резкому скачку напряжения до 380 вольт в розетках. Это вызывает мгновенное выгорание блоков питания телевизоров, холодильников и стиральных машин. Установка защиты обходится в среднем в 3-7 тысяч рублей и занимает около двух часов. Надежная защита от обрыва нуля в многоэтажном доме спасает технику от дорогостоящего ремонта. Стоит разобраться, как правильно смонтировать такое устройство.
Особенности электромонтажных работ
Работа с электрикой требует предельной осторожности. Я всегда советую новичкам сначала детально изучить схему своего щитка. Монтаж устройства занимает около 2 часов, если все детали подготовлены заранее. Если вы никогда не держали в руках мультиметр или боитесь высокого напряжения, лучше вызвать профессионального электрика. Ошибка в подключении может привести к короткому замыканию или поражению током.
Подбор необходимых материалов
Для качественного монтажа потребуется комплект надежных комплектующих. Я рекомендую использовать проверенные бренды, такие как Zubr или Digitop, которые можно купить в крупных строительных гипермаркетах или специализированных магазинах электротехники.
- Реле напряжения с цифровым дисплеем
- Медный кабель ПВ-3 (ПуГВ) сечением 6-10 мм²
- Наконечники НШВИ под сечение используемого провода
- Маркировочные бирки для идентификации проводов
- Изолента ПВХ высокого качества
- Термоусадочные трубки для изоляции
- Нейлоновые стяжки для фиксации кабеля
- Запасные клеммники для DIN-рейки
| Наименование | Расход | Примерная цена |
|---|---|---|
| Реле напряжения | 1 шт | 2500-5000 руб |
| Кабель ПуГВ 6мм² | 1-2 м | 100-200 руб |
| Наконечники НШВИ | 10 шт | 50-100 руб |
| Стяжки нейлоновые | 1 упак | 150 руб |
| Маркеры кабельные | 1 компл | 100 руб |

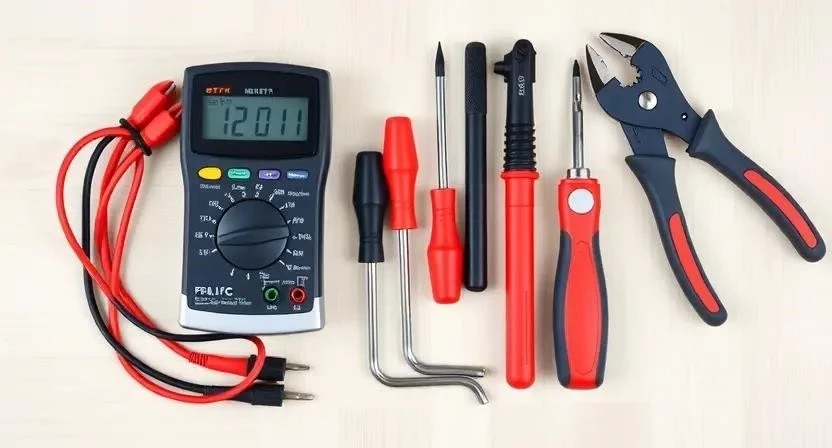

Инструментарий для установки
Правильный инструмент упрощает процесс и гарантирует безопасность соединений. Большинство этих позиций доступны в любом хозяйственном магазине, а профессиональный кримпер можно взять в аренду.
- Набор диэлектрических отверток (шлиц и крест) — для затяжки клемм
- Индикаторная отвертка — для поиска фазного провода
- Цифровой мультиметр — для точного замера вольт
- Стриппер — для аккуратного снятия изоляции
- Кримпер (пресс-клещи) — для обжима наконечников
- Бокорезы или кусачки — для обрезки кабеля
- Налобный фонарь — для освещения внутренней части щитка
| Инструмент | Функция | Приоритетность |
|---|---|---|
| Мультиметр | Замер напряжения | Обязательно |
| Отвертки | Затяжка клемм | Обязательно |
| Стриппер | Снятие изоляции | Желательно |
| Кримпер | Обжим наконечников | Желательно |
| Индикатор | Поиск фазы | Обязательно |
Организация рабочего пространства
Сначала освобождаю пространство перед электрощитом. Расставляю мебель так, чтобы можно было свободно двигаться и иметь доступ к щитку. Включаю яркий свет или использую налобный фонарь. Главное — полностью обесточить квартиру, выключив вводной автомат. Помню о безопасности: никаких металлических украшений на руках и влажных поверхностей рядом.
Проверка и подготовка щитка
Внимательно осматриваю текущий щиток на предмет износа. Проверяю, нет ли следов оплавления на проводах или потемнения изоляции. Я всегда подтягиваю все винтовые соединения на существующих автоматах, так как слабый контакт вызывает локальный нагрев. Очищаю свободное место на DIN-рейке под установку реле. Убеждаюсь, что система готова к монтажу нового модуля и есть достаточно места для разводки проводов.
Процесс монтажа по шагам
- Полное обесточивание квартиры (5 мин) — выключаю вводной автомат и проверяю отсутствие напряжения индикатором.
- Демонтаж лишних элементов или расширение щитка (15 мин) — убираю ненужные перемычки, освобождая место.

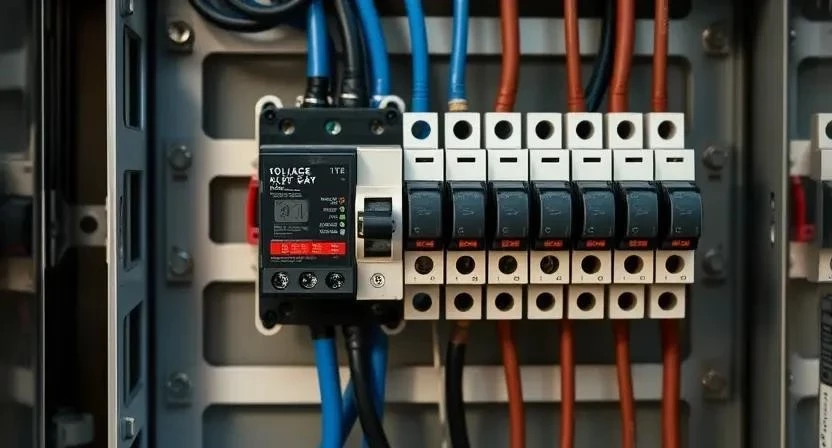

- Выбор места установки реле напряжения (5 мин) — устанавливаю устройство сразу после вводного автомата.
- Подключение фазного провода на вход реле (10 мин) — зажимаю провод в клемме «L».
- Подключение нулевого провода (10 мин) — фиксирую ноль в клемме «N».
- Соединение выхода реле с групповыми автоматами (20 мин) — распределяю фазу на потребителей через шину или перемычки.
- Настройка порогов срабатывания (10 мин) — выставляю верхний предел 250В и нижний 190В.
- Настройка времени задержки включения (5 мин) — ставлю 180 секунд для защиты компрессоров холодильников.
- Проверка надежности всех соединений (10 мин) — еще раз подтягиваю все винты в клеммах.
- Подача питания и тестирование работы (10 мин) — включаю вводной автомат и слежу за индикацией.
- Маркировка устройства в щитке (5 мин) — клею бирку с надписью «Реле напряжения».
- Финальная проверка напряжения мультиметром (10 мин) — замеряю выходной вольтаж на групповых автоматах.
| Этап | Время | Особенности |
|---|---|---|
| Подготовка и обесточивание | 20 мин | Проверка отсутствия напряжения |
| Монтаж на DIN-рейку | 10 мин | Надежная фиксация защелкой |
| Электрическое подключение | 40 мин | Использование наконечников НШВИ |
| Настройка параметров | 15 мин | Установка лимитов напряжения |
| Тестирование и маркировка | 20 мин | Проверка срабатывания |
Технические тонкости и нюансы
Температура в щитке влияет на срок службы электроники. Не ставлю реле вплотную к мощным автоматам, которые сильно греются при нагрузке. Важно правильно выбрать номинал тока — если вводной автомат на 40А, не ставлю реле на 25А, иначе оно просто сгорит. Мое устройство отлично работает в связке с УЗО, если соблюдать последовательность подключения. Заземление не влияет на логику работы реле, но обеспечивает общую электробезопасность в квартире.
Типичные ошибки при установке
Новички часто ошибаются с порогами отключения. Слишком узкий диапазон приводит к постоянным сбоям света при малейших колебаниях. Еще одна беда — плохой контакт в клеммах. Если провод не зажат плотно, место соединения начнет искрить и греться. Часто реле ставят после групповых автоматов, что бессмысленно. Устройство должно стоять в самом начале цепи, чтобы защищать всю квартиру. Однажды я видел, как из-за плохого зажима клемма просто расплавилась, что привело к короткому замыканию.
Финансовый расчет
| Статья расходов | Своими руками | С мастером | |
|---|---|---|---|
| Реле напряжения | 3500 руб | 3500 руб | 3500 руб |
| Расходники (кабель, НШВИ) | 300 руб | 300 руб | 300 руб |
| Работа электрика | 0 руб | 2500 руб | 2500 руб |
| Выезд мастера | 0 руб | 500 руб | 500 руб |
| ИТОГО | 3800 руб | 6800 руб | 6800 руб |
Сравните эти траты со стоимостью сгоревшего холодильника или дорогого телевизора. Замена техники обойдется в десятки тысяч рублей. Установка защиты экономит огромные суммы в долгосрочной перспективе.
Эксплуатация и обслуживание
Раз в полгода я проверяю затяжку винтов в клеммах. От вибраций и перепадов температур контакты могут ослабнуть. Слежу за индикацией на дисплее реле — она показывает текущее напряжение в сети в реальном времени. Срок службы таких устройств обычно составляет 7-10 лет. Главное правило эксплуатации — не перегружать линию выше номинала, указанного в паспорте реле.
Сравнение с альтернативными методами
- Стабилизаторы напряжения — выравнивают вольтаж до стабильных 220В.
- Специализированные блоки защиты — узкопрофильные решения для конкретной техники.
- ИБП (UPS) — обеспечивают питание при полном отключении сети.
- Реле напряжения — просто отключают ток при опасном скачке.
- Комбинированные системы — реле на вводе и стабилизатор на дорогой технике.
| Критерий | Реле напряжения | Стабилизатор |
|---|---|---|
| Функция | Отключение при скачке | Выравнивание напряжения |
| Габариты | Компактное (DIN-рейка) | Громоздкий блок |
| Цена | Низкая | Высокая |
| Шум | Бесшумное | Может гудеть |
| Скорость | Мгновенно | Зависит от типа |
Ответы на частые вопросы
Чем обрыв нуля отличается от скачка напряжения? Обрыв нуля вызывает перекос фаз, что может поднять напряжение до 380В, а скачок — это кратковременный импульс.
Поможет ли УЗО при обрыве нуля? Нет, УЗО защищает от утечек тока и удара током, но не от перенапряжения.
Какое реле напряжения выбрать для квартиры? Берите модель с цифровым дисплеем и регулируемым временем задержки.
Можно ли установить защиту в общий подъездный щит? Технически можно, но лучше ставить в квартирном щитке для удобства обслуживания.
Что делать, если реле постоянно отключает свет? Проверьте пороги срабатывания или вызовите электрика для проверки качества нуля в подъезде.
Влияет ли обрыв нуля на заземление? В системах с занулением — да, может появиться опасный потенциал на корпусах приборов.
Как настроить время задержки включения? Через меню устройства, обычно ставят 180-300 секунд для защиты компрессоров.
Нужно ли ставить защиту на каждую комнату отдельно? Нет, одного общего реле на вводе достаточно для защиты всей квартиры.
