Обеспечение электробезопасности в домах старой постройки часто превращается в проблему из-за отсутствия полноценного заземляющего контура. Монтаж системы защиты занимает от 3 до 8 часов, а стоимость материалов для одной точки начинается от 500 рублей. Чтобы понять, что такое защитное зануление: устройство, правила монтажа и применение, нужно разобраться в принципах работы сети TN-C. Правильный подход исключает поражение током при пробое изоляции на корпус прибора.
Подготовка и базовые требования к работам
Прежде чем лезть в щиток, нужно оценить свои силы. Я всегда предупреждаю: без базовых знаний электротехники и изучения ПУЭ за дело лучше не браться. Сложность работ оценивается как средняя, но цена ошибки здесь слишком высока. Обычно установка занимает один рабочий день, если все материалы под рукой. Зануление необходимо делать в тех случаях, когда в здании нет системы заземления, а корпуса электроприборов выполнены из металла.

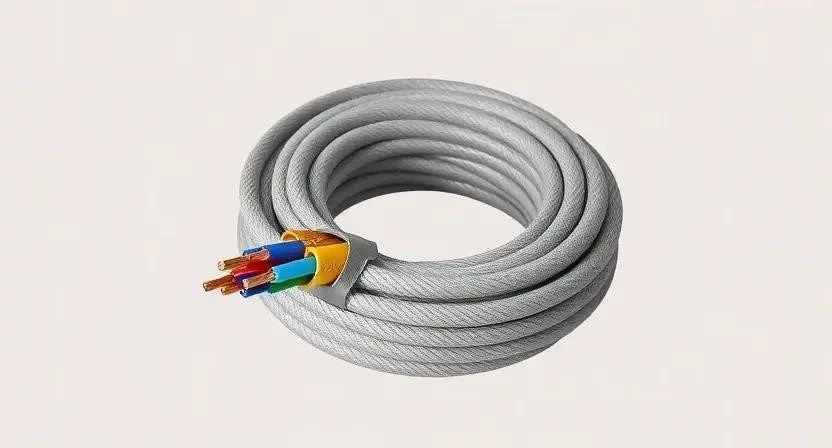

Перечень необходимых материалов
Для качественного монтажа я подбираю материалы с запасом по прочности и сечению. Основной упор делается на надежность контакта и долговечность изоляции. Покупать комплектующие лучше в специализированных электротехнических магазинах, чтобы избежать подделок с заниженным сечением жил.
- Медный многожильный провод ПВ-3 (ПуГВ)
- Кабель ВВГнг-LS для стационарной прокладки
- Клеммники винтовые или пружинные (Wago)
- Наконечники НШВИ для обжима жил
- Кольцевые клеммы для крепления к корпусу
- Изолента ПВХ или термоусадочные трубки
- Гофротруба ПВХ для защиты кабеля
- Саморезы по металлу и дюбель-хомуты
Расход материалов рассчитывается исходя из расстояния от прибора до нулевой шины в электрощите. В среднем на одну точку уходит от 3 до 10 метров провода.
| Материал | Расход на точку | Примерная цена за ед. | |
|---|---|---|---|
| Провод ПВ-3 2.5 мм² | 5 м | 40 руб/м | 200 руб |
| Наконечники НШВИ | 4 шт | 5 руб/шт | 20 руб |
| Клемма кольцевая | 2 шт | 15 руб/шт | 30 руб |
| Гофротруба 16 мм | 5 м | 20 руб/м | 100 руб |
| Крепеж (хомуты) | 10 шт | 5 руб/шт | 50 руб |

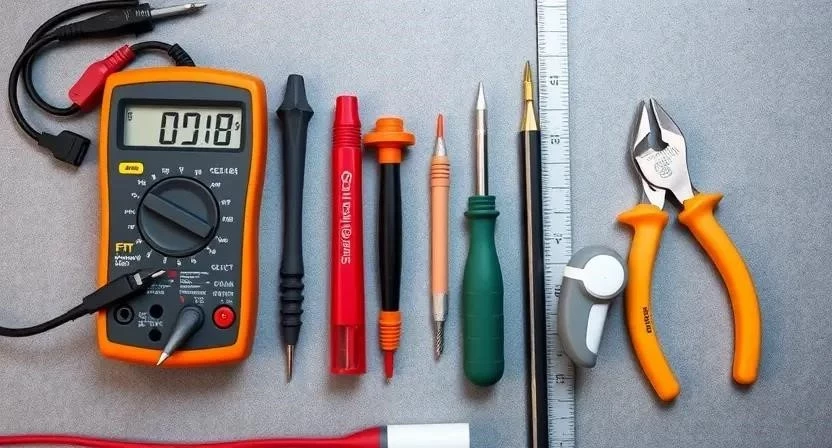

Инструментарий для монтажа
Правильный инструмент сокращает время работы и гарантирует безопасность соединений. Я не рекомендую использовать дешевые китайские пассатижи, так как они часто срывают резьбу на клеммах или плохо перекусывают жилы.
- Мультиметр (обязательно)
- Индикаторная отвертка (обязательно)
- Стриппер для снятия изоляции (желательно)
- Пассатижи с изолированными ручками
- Набор диэлектрических отверток (крест, шлиц)
- Кримпер для обжима наконечников
- Нож строительный или кабельный
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и сопротивления | Обязательно | 1500 руб |
| Индикаторная отвертка | Поиск фазы и проверка отсутствия тока | Обязательно | 200 руб |
| Стриппер | Аккуратное снятие изоляции без повреждения жил | Желательно | 800 руб |
| Кримпер | Надежный обжим наконечников | Желательно | 1200 руб |
| Набор отверток | Затяжка винтовых соединений | Обязательно | 1000 руб |
Организация рабочего пространства

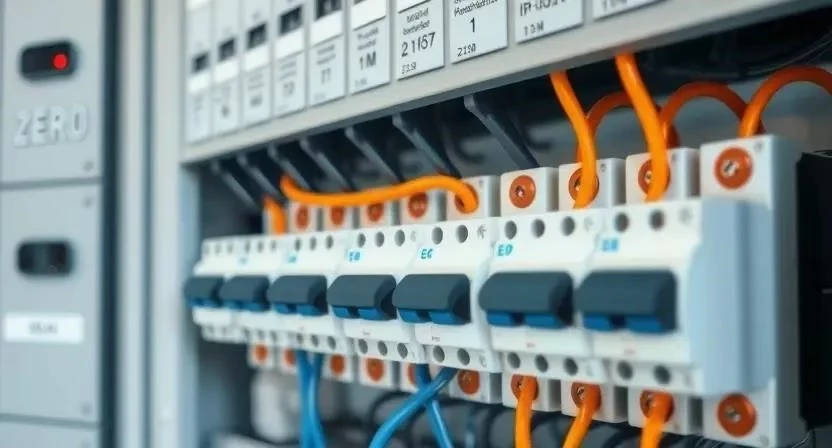

Безопасность начинается с полного обесточивания сети. Я всегда выключаю вводной автомат в щитке и проверяю отсутствие напряжения индикатором на каждом проводе. Рабочую зону очищаю от лишних вещей, чтобы не споткнуться. Обеспечиваю хорошее освещение, используя переносной LED-прожектор, так как в щитках часто темно. Доступ к электрощитку должен быть свободным, без загромождения мебелью или коробками.
Подготовка электрических соединений и трасс
Перед началом монтажа я тщательно очищаю контакты на нулевой шине в щитке от окислов и пыли. Использую мелкую наждачную бумагу, чтобы обеспечить идеальный электрический контакт. Проверяю целостность изоляции существующих проводов; если вижу трещины, обязательно заматываю их качественной изолентой. Места прокладки нового кабеля выравниваю, чтобы гофра ложилась ровно и без перегибов. Убеждаюсь, что сеть готова к подключению и нет никаких скрытых повреждений в распределительных коробках.
Технология установки зануления по шагам
Процесс требует предельной внимательности. Я составил четкий план, которому следую при каждом выезде на объект.
- Анализ системы питания (30 мин). Определяю тип сети. Если это TN-C, зануление возможно. Проверяю наличие нулевой шины в щитке.

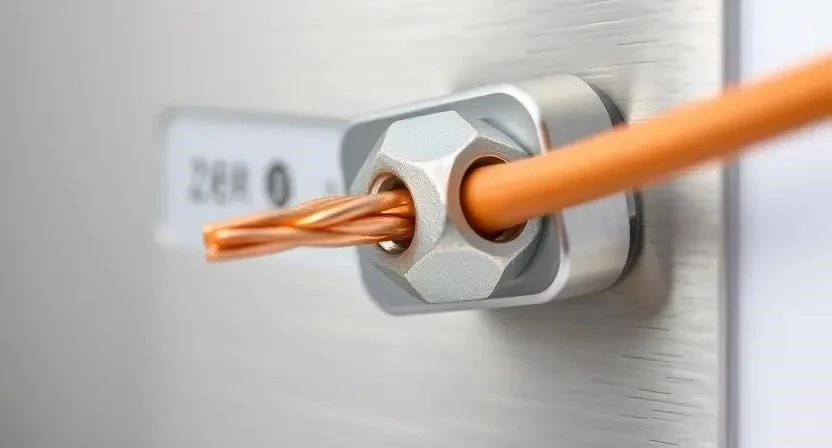

- Выбор точки зануления (20 мин). Нахожу на корпусе прибора болт с маркировкой заземления или подбираю место для крепления клеммы.
- Подбор сечения провода (10 мин). Выбираю провод, сечение которого не меньше сечения фазного проводника (обычно 2.5 мм² для розеток).
- Монтаж провода (1-2 часа). Прокладываю кабель от корпуса прибора до нулевой шины щитка. Использую гофру для защиты.
- Проверка надежности контакта (20 мин). Затягиваю винты на шине и болты на корпусе. Проверяю, чтобы провод не натягивался.
- Установка защитного автомата (30 мин). Убеждаюсь, что в цепи стоит автомат, который сработает при коротком замыкании на корпус.
- Тестирование системы (30 мин). Проверяю отсутствие напряжения на корпусе прибора при включенном питании.
- Финальная проверка мультиметром (10 мин). Измеряю сопротивление между корпусом и нулевым проводом — оно должно быть близко к нулю.
Однажды я монтировал зануление в старой хрущевке и обнаружил, что нулевая шина в щитке окислилась до неузнаваемости. Пришлось зачищать ее до блеска, иначе сопротивление было бы слишком высоким, и защита просто не сработала бы при аварии.
Технические особенности и важные нюансы
Температура воздуха влияет на проводимость, но в бытовых условиях это почти незаметно. Гораздо важнее влажность: в сырых помещениях контакты окисляются быстрее, поэтому я использую специальные антикоррозийные шайбы. Общее время монтажа зависит от длины трассы, но редко превышает 5 часов. Важно помнить, что зануление — это не заземление. При заземлении ток уходит в землю, а при занулении — в нулевой провод сети. Если в подъезде произойдет обрыв общего нуля, на корпусе зануленного прибора может появиться опасное напряжение.
Я заметил, что в помещениях с высокой влажностью, например в ванных комнатах, контакты зануления корродируют в два раза быстрее. Поэтому там я всегда применяю дополнительные герметики в местах прохода кабеля.
Типичные ошибки при самостоятельном монтаже
Новички часто допускают промахи, которые делают систему опасной. Я выделил основные из них:
- Использование слишком тонкого провода (например, 0.75 мм² вместо 2.5 мм²), который сгорает быстрее, чем успевает сработать автомат.
- Путаница фазы и нуля при подключении в щитке.
- Отсутствие автоматического выключателя в цепи, что превращает зануление в «бомбу замедленного действия».
- Плохая затяжка винтов на клеммах, что ведет к нагреву и искрению.
- Использование алюминиевого провода вместе с медным без специальных переходных гильз.
Помню случай, когда сосед решил сэкономить и взял тонкий провод для зануления стиральной машины. При первом же коротком замыкании провод просто испарился, а автомат не успел сработать вовремя, и корпус остался под напряжением.
Расчет стоимости реализации
Цена зависит от объема материалов и того, кто выполняет работу. Своими руками можно сэкономить значительную сумму, но только если есть подходящий инструмент.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Комментарий |
|---|---|---|---|
| Материалы (базовый набор) | 700 | 700 | Цена за одну точку |
| Работа по монтажу | 0 | 2500 | Включая проверку |
| Расходники (крепеж, изоляция) | 200 | 200 | Мелочи |
| 900 | 3400 | Разница в 2500 руб |
Эксплуатация и уход за системой
После завершения работ система не требует постоянного внимания, но ревизия необходима. Я рекомендую раз в год подтягивать винтовые соединения в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Срок службы качественной изоляции ПВХ составляет около 20-25 лет. При появлении запаха горелого пластика или искрении в щитке нужно немедленно обесточить сеть и вызвать электрика.
Альтернативы защитному занулению
Зануление — это компромисс. Гораздо надежнее создать полноценное заземление с установкой контура в грунт. Еще один современный вариант — установка УЗО (устройства защитного отключения). УЗО реагирует на ток утечки и отключает питание за миллисекунды, даже если зануление отсутствует. В идеале я рекомендую комбинировать заземление и УЗО для максимальной защиты.
| Параметр | Зануление | Заземление | |
|---|---|---|---|
| Куда уходит ток | В нулевой провод | В землю | Заземление безопаснее |
| Сложность монтажа | Низкая | Высокая | Зануление проще |
| Риск при обрыве нуля | Высокий (напряжение на корпусе) | Отсутствует | Заземление надежнее |
| Стоимость | Низкая | Средняя/Высокая | Зануление дешевле |
| Требования ПУЭ | Ограниченно | Рекомендуется | Заземление в приоритете |
Часто задаваемые вопросы (FAQ)
Можно ли делать зануление в старом доме?
Да, если в доме используется система TN-C, но это допустимо только при наличии исправного автоматического выключателя.
Чем опасно зануление при обрыве нуля?
Если общий нулевой провод в щитке подъезда оборвется, весь ток через зануленный корпус прибора пойдет на другие приборы в квартире, и корпус окажется под напряжением 220В.
Законно ли зануление своими руками?
С точки зрения ПУЭ, любые работы с электросетью должен выполнять сертифицированный специалист. Самостоятельный монтаж — на ваш страх и риск.
Нужно ли занулять пластиковые приборы?
Нет, зануляются только приборы с металлическим корпусом, на который может попасть ток при пробое изоляции.
Поможет ли зануление от скачков напряжения?
Нет, зануление защищает от удара током при пробое на корпус, но не спасает от перепадов напряжения в сети.
Можно ли использовать обычный гвоздь вместо болта для крепления провода?
Категорически нет. Контакт должен быть плотным и надежным, гвоздь не обеспечит нужной площади прижима.
Что лучше: зануление или УЗО?
УЗО гораздо эффективнее, так как оно отключает ток при любой утечке, независимо от наличия заземления или зануления.
Меры безопасности
Работа с электричеством не прощает ошибок. Обязательно используйте диэлектрические перчатки и очки для защиты глаз при сверлении. Никогда не работайте под напряжением — даже если вам кажется, что «всего на минутку». При работе с химией (очистителями контактов) обеспечьте проветривание помещения. Если вы чувствуете неуверенность в своих действиях, немедленно остановитесь и обратитесь к профессиональному электрику.
