Деревянный дом обладает высокой горючестью, что делает электробезопасность критически важным вопросом. Неправильный монтаж или отсутствие защиты при ударе молнии может привести к мгновенному возгоранию всей постройки. Установка полноценного контура обходится в среднем от 15 до 40 тысяч рублей, а работы занимают от двух до пяти дней в зависимости от типа грунта. В этой статье разберем, как сделать заземление и молниезащиту в деревянном доме: инструкция поможет избежать пожара и защитить технику.
Основы безопасности перед началом работ
Прежде чем копать, нужно изучить требования ПУЭ-7. Это главный документ, где прописаны все нормы по электроустановкам. В деревянном строении молниезащита обязательна, так как дерево не проводит ток и при попадании разряда возникает мощный электрический пробой. Я всегда начинаю с оценки удельного сопротивления грунта. Песчаные почвы плохо проводят ток, поэтому там требуется больше электродов. В глине всё проще. Если проигнорировать эти расчеты, система просто не сработает в нужный момент, и ток уйдет не в землю, а через электропроводку в дом.
Подбор необходимых материалов

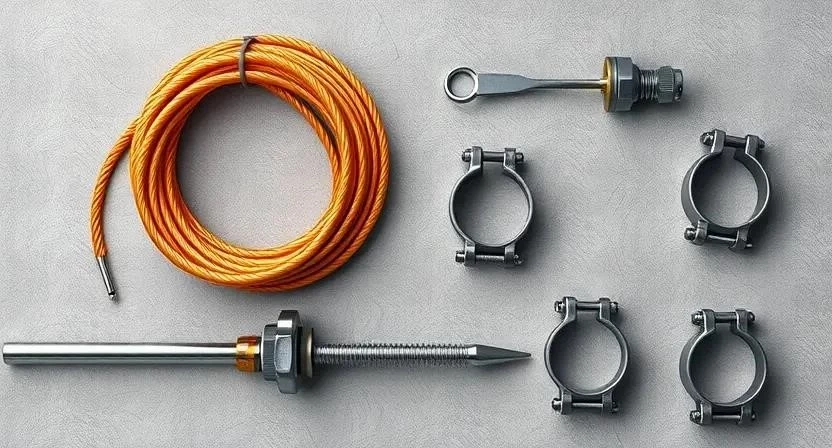

Для надежной защиты нельзя использовать случайный металлолом. Только специализированные материалы гарантируют, что система не сгниет за пару лет. Я рекомендую брать готовые комплекты, так как там все детали совместимы по размеру.
- Стальные стержни заземления с антикоррозийным покрытием.
- Соединительные муфты для наращивания электродов.
- Молниеприемники (шпили) из меди или оцинкованной стали.
- Токоотводы из стальной катанки диаметром 8-10 мм.
- Специальные держатели для крепления проводников к горючим основаниям.
- Антикоррозийная паста для защиты мест соединений.
- Медный проводник для связи с внутренним щитом.
- Главная заземляющая шина (ГЗШ).
Ниже приведена спецификация с примерными расходами и ценами для среднего дома.
| Материал | Количество | Расход на м2/ед. | Цена за ед. (руб) | |
|---|---|---|---|---|
| Стержень заземления (1.5м) | 3 шт. | 1 шт. на точку | 1200 | 3600 |
| Катанка оцинкованная (8мм) | 20 м | по периметру | 80 | 1600 |
| Молниеприемник (шпиль) | 1 шт. | 1 на конёк | 2500 | 2500 |
| Держатели изоляционные | 6 шт. | через 2-3 метра | 300 | 1800 |
| ГЗШ (шина) | 1 шт. | 1 на дом | 800 | 800 |
Инструменты для монтажа
Без правильного набора инструментов работа превратится в мучение. Особенно это касается забивания штырей в твердый грунт и сварки соединений.
- Перфоратор с насадкой для сверления бетона/камня.
- Сварочный аппарат (инвертор) для надежных швов.
- Болтовые зажимы (если сварка недоступна).
- Измеритель сопротивления (омметр) для проверки системы.
- Болгарка для резки металла.
- Лопата и лом.
- Кувалда тяжелая.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Сварочный аппарат | Сварка электродов и шин | Обязательно | 5000 |
| Омметр | Замер сопротивления | Обязательно | 7000 |
| Болгарка | Резка катанки | Обязательно | 3500 |
| Кувалда | Забивка стержней | Обязательно | 1200 |
| Перфоратор | Крепеж к фундаменту | Желательно | 6000 |
Подготовка помещения к установке

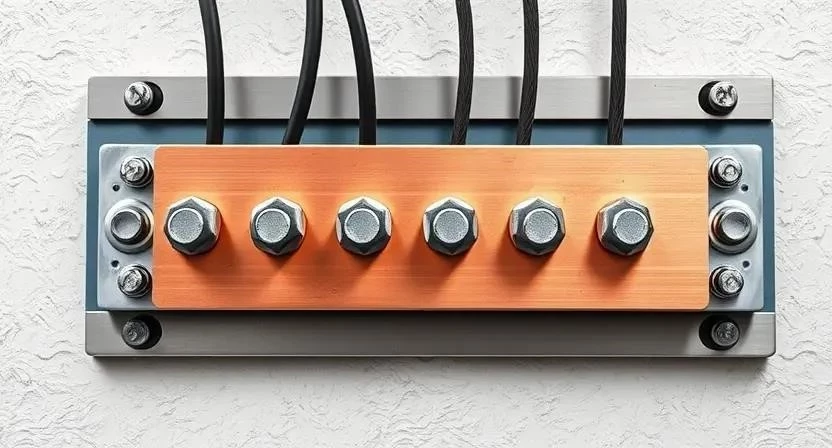

Внутри дома нужно выделить место под ГЗШ (главную заземляющую шину). Обычно её ставят в электрощите или рядом с ним. Важный момент: ввод кабеля заземления в здание должен осуществляться через негорючую гильзу. Я использую стальную или керамическую трубу, чтобы провод не перетерся о край фундамента и не стал источником возгорания при перегреве. Это базовое правило пожарной безопасности для деревянных стен.
Организация внешней площадки и поверхности

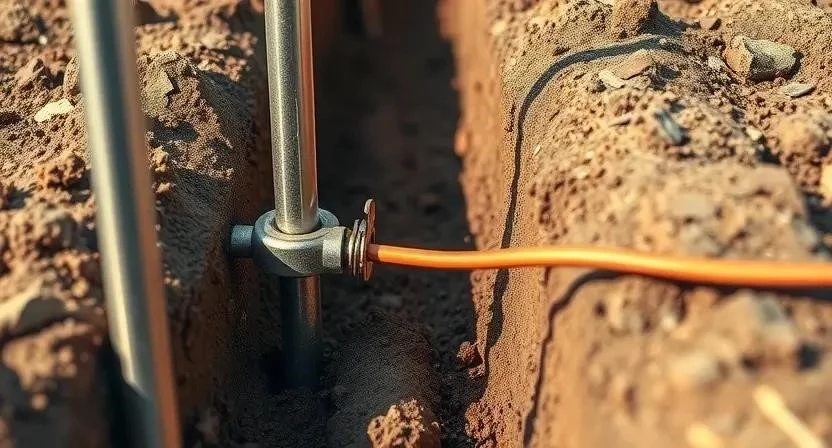

Разметка участка начинается с определения точки ввода. Внешний контур заземления должен располагаться на удалении минимум 1 метра от фундамента. Это нужно, чтобы токи утечки не влияли на бетонное основание дома. Я выкапываю траншею глубиной 0.5-0.7 метра. Такая глубина позволяет избежать промерзания почвы, которое может увеличить сопротивление системы зимой. Дно траншеи очищаю от крупных камней и строительного мусора, чтобы обеспечить плотный контакт металла с землей.
Технология монтажа и важные нюансы
При работе с деревом нельзя просто прибить провод к стене. Токоотводы крепятся через специальные изоляционные держатели, которые создают воздушный зазор между металлом и деревом. Это предотвращает нагрев древесины при прохождении тока. Сварные швы должны быть сплошными и качественными, без пор. После сварки я обязательно зачищаю шов и покрываю его антикоррозийной пастой.
Процесс установки выглядит так:
- Разметка мест установки электродов (1 час).
- Рытье траншеи под горизонтальный проводник (4-6 часов).
- Забивка вертикальных стержней в грунт (3-5 часов).
- Сварка стержней с горизонтальной полосой (2 часа).
- Монтаж молниеприемника на коньке крыши (2 часа).
- Прокладка токоотвода по фасаду через держатели (3 часа).
- Соединение токоотвода с контуром заземления (1 час).
- Протяжка кабеля в дом через негорючую гильзу (1 час).
- Подключение к главной заземляющей шине ГЗШ (1 час).
- Засыпка траншеи грунтом с послойным трамбованием (3 часа).
- Замер сопротивления системы омметром (1 час).
- Маркировка точек доступа к контуру (30 мин).
Помню, как забивал штыри в глинистую почву: пришлось использовать кувалду и пробивочную трубу, иначе металл гнулся. Это заняло в два раза больше времени, чем планировал, но результат того стоил.
Типичные ошибки новичков
Многие пытаются сэкономить, но в вопросах молниезащиты это опасно. Я часто видел, как люди используют обычную арматуру вместо спецстали — она ржавеет за два сезона, и система перестает работать. Также критическая ошибка — отсутствие связи между заземлением электросети и молниезащитой. Если они разделены, между ними может возникнуть разность потенциалов, что приведет к искрению и пожару.
- Использование черной арматуры без покрытия.
- Экономия на УЗИП (устройстве защиты от импульсных перенапряжений).
- Слишком малая глубина заложения проводника.
- Отсутствие изоляторов между токоотводом и деревянной стеной.
- Использование болтовых соединений без антикоррозийной обработки.
Сам ставил УЗИП в щиток и заметил, что без него при первой же грозе в доме начали глючить умные розетки. Теперь я всегда настаиваю на установке этого модуля.
Расчет стоимости реализации
Цена зависит от того, нанимаете ли вы профи или делаете всё сами. Работа мастера включает в себя профессиональный замер сопротивления, что крайне важно.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (комплект) | 12 000 | 12 000 | 0 |
| Инструмент (аренда/покупка) | 4 000 | 0 (у мастера свой) | -4 000 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Замер сопротивления | 2 000 (аренда прибора) | 3 000 | 1 000 |
| 18 000 | 30 000 | 12 000 |
Я однажды сэкономил на сварке и использовал болты — через год они заржавели, и сопротивление выросло. Пришлось переделывать всё заново, что в итоге вышло дороже.
Обслуживание системы после монтажа
Заземление — это не «поставил и забыл». Контакты со временем окисляются. Я рекомендую составить график проверок. Раз в 1-2 года нужно проводить замеры сопротивления. Также обязательно осматривайте систему после сильных гроз: проверьте, не сместились ли держатели на стенах и не появились ли следы оплавления на токоотводах. Если заметили ржавчину на доступных узлах — зачищайте и обновляйте антикоррозийный слой.
Альтернативные методы защиты
Классический «треугольник» из трех штырей подходит не всем. Если грунт очень сухой или каменистый, я советую глубинное штыревое заземление. Там один или два электрода забиваются на глубину до 10-15 метров, где почва всегда влажная. Это гораздо эффективнее.
Существует и активная молниезащита. Она использует специальные излучатели, которые «притягивают» молнию в определенную точку. Для обычного дачного дома это избыточно и дорого, но для высоких зданий в открытой местности может быть оправдано.
Ответы на частые вопросы
Можно ли использовать заземление без молниезащиты?
Можно, но только для защиты от утечек тока в электроприборах. Однако в деревянном доме это полумера. Если молния ударит в крышу, обычное заземление не спасет дом от пожара, так как ток пойдет по пути наименьшего сопротивления через балки и проводку.
Какой длины должен быть шпиль молниеприемника?

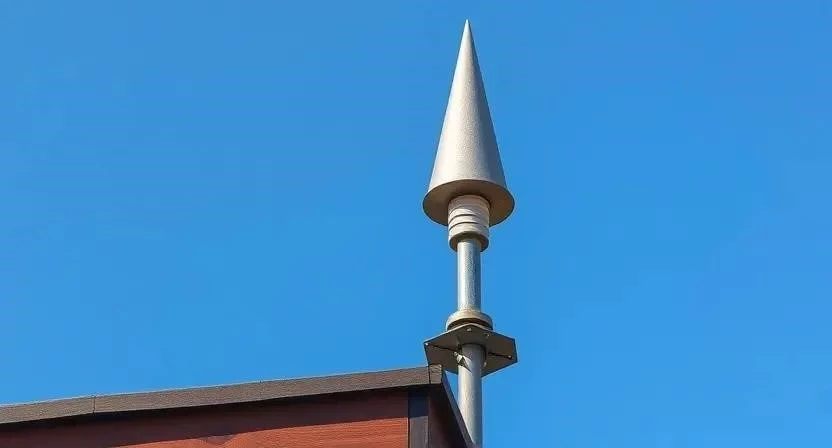

Обычно высота составляет от 1 до 3 метров. Главное, чтобы верхушка шпиля была самой высокой точкой дома и находилась выше всех антенн и дымоходов.
Как проверить систему без спецприборов?
Честно — никак. Бытовые мультиметры не могут измерить сопротивление заземления, так как для этого нужен специальный ток. Только профессиональный омметр даст точный ответ, будет ли ваша система работать или станет просто куском железа в земле.
Меры безопасности при работе:
При монтаже обязательно используйте защитные перчатки и очки, особенно при сварке и резке металла. Работа с электроинструментом на улице требует использования УЗО. При забивании стержней следите, чтобы рядом не проходили газовые трубы или кабели связи. Проветривайте помещение, если используете химическую антикоррозийную пасту с резким запахом.
