Заземление или зануление в квартире: в чем разница и что выбрать

Электробезопасность в многоквартирном доме начинается с правильного выбора системы защиты корпуса электроприборов от напряжения. В старых домах чаще всего встречается зануление, а в современных новостройках — полноценное заземление. Полная замена проводки с внедрением системы заземления в двухкомнатной квартире обходится в среднем от 30 000 до 60 000 рублей и занимает около 5-7 рабочих дней. Правильный выбор между заземлением или занулением в квартире: в чем разница и что выбрать, определяет, насколько безопасно будет использовать стиральную машину или микроволновку. Безопасность жильцов зависит от качества монтажа и соблюдения норм ПУЭ.

Суть систем защиты и их применение

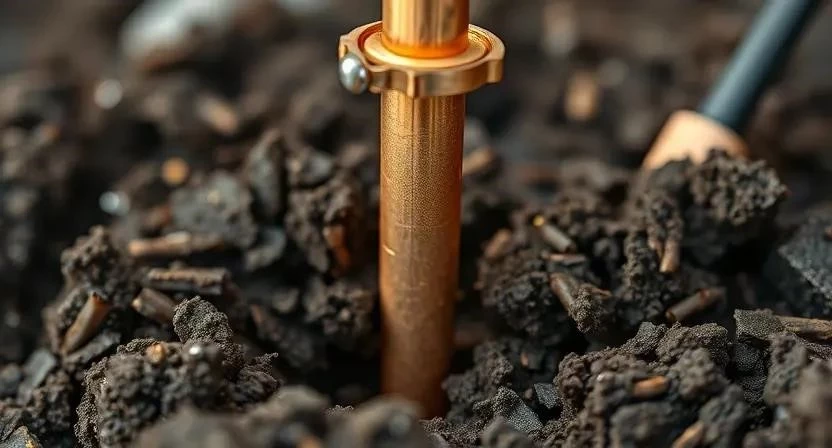

Заземление — это преднамеренное электрическое соединение металлических частей электроустановки с заземляющим устройством. Ток при утечке уходит напрямую в землю через специальный контур. Зануление же представляет собой соединение корпуса прибора с нулевым защитным проводником сети. В этом случае ток течет по нулевому проводу обратно к трансформатору, вызывая короткое замыкание и срабатывание автомата.

В старом жилом фонде, особенно в «хрущевках» и «брежневках», преобладает система TN-C. Там нулевой и заземляющий провод объединены в один. В новых домах используют системы TN-S или TN-C-S. Здесь заземляющий проводник идет отдельной линией от щита до розетки. Это значительно безопаснее и надежнее.

Технические параметры и принципы работы

Основное различие заключается в пути прохождения тока при возникновении неисправности. При заземлении ток уходит в почву через заземлитель. При занулении ток идет по нулевому проводу. Это создает разность потенциалов, которая должна привести к срабатыванию автоматического выключателя.

Я часто замечаю, что люди путают эти понятия. Но для электрика разница принципиальная. Если в системе зануления произойдет обрыв общего нулевого провода в подъезде, на корпусах всех приборов в квартире появится опасное напряжение.

Особенности монтажа и требования к сети

Монтаж полноценного заземления требует трехжильного кабеля (фаза, ноль, земля). В старых домах обычно проложен двухжильный провод. Для модернизации приходится полностью менять всю электропроводку в квартире. В электрощите устанавливается отдельная заземляющая шина, которая соединена с контуром дома.

Зануление технически проще. Оно не требует прокладки нового кабеля, если в розетках уже есть третий контакт, который просто «перекинут» на ноль в щитке. Однако такая схема запрещена ПУЭ для жилых помещений из-за высокого риска.

Однажды я столкнулся с ситуацией, когда клиент пытался «заземлить» стиральную машину, подключив провод к трубе центрального отопления. Я потратил час, чтобы объяснить, почему это смертельно опасно. В случае аварии ток может пойти по трубам к соседям или ударить самого владельца при приеме душа.

1. Проведение полного аудита существующей сети и замер сопротивления.
2. Разработка схемы разводки с учетом мощных потребителей.
3. Подбор кабеля (обычно ВВГнг-LS 3х2.5 для розеток).
4. Штробление стен и прокладка гофры по проекту.
5. Монтаж распределительных коробок и установка подрозетников.
6. Сборка электрощита с установкой УЗО и автоматов.
7. Подключение розеток и проверка фазировки.
8. Финальное тестирование системы под нагрузкой.

Надежность и эксплуатация систем

Срок службы заземляющего контура в доме составляет десятки лет. Он практически не требует ухода. Зануление же полностью зависит от состояния нулевого провода во всем доме. Если в подъездном щите контакт заржавеет или отгорит, система защиты перестанет работать.

Износ нулевого провода в старых домах — обычное дело. Окисление контактов приводит к «плавающему нулю». Это вызывает скачки напряжения, которые сжигают технику. Заземление в таких условиях работает стабильно, так как имеет свой независимый путь отвода тока.

Визуальное определение и маркировка

Отличить заземление от зануления визуально в розетке невозможно. Оба варианта используют третий контакт. Разница видна только в электрощите или при вскрытии кабеля. Главный ориентир — цвет изоляции жил.

• Желто-зеленый — строго заземляющий проводник (PE).
• Синий или голубой — нулевой рабочий проводник (N).
• Коричневый — фазный провод (L).
• Черный — фазный провод (L).
• Белый — фазный провод (L).
• Красный — фазный провод (L) в старой проводке.
• Серый — фазный провод (L).
• Желтый — иногда используется как фаза (не рекомендуется).

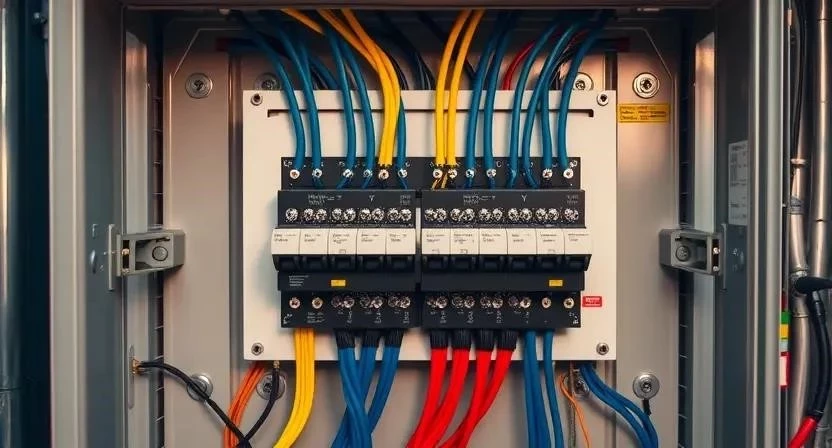

В щитке при заземлении вы увидите две разные шины: одну для нулей (синяя), другую для земли (желто-зеленая). При занулении все провода сходятся на одну общую шину.

Затраты на реализацию и модернизацию

Зануление часто делают бесплатно при замене розеток, просто соединив контакты. Но это опасная экономия. Полноценное заземление требует вложений в материалы и оплату работы мастера. Основная стоимость складывается из стоимости кабеля и трудозатрат по штроблению стен.

Сравнение преимуществ и недостатков

Заземление — это золотой стандарт безопасности. Оно защищает и человека, и дорогую электронику. Зануление допустимо только как временная мера в старых домах, где нет технической возможности сделать контур, и при условии обязательной установки УЗО.

Я всегда предупреждаю заказчиков о типичных ошибках. Вот список того, что категорически нельзя делать при организации защиты:

• Соединять заземляющий провод с трубами водоснабжения или отопления.
• Использовать тонкие провода сечением менее 2.5 мм2 для заземления розеток.
• Объединять ноль и землю в одной розетке (создание «перемычки»).
• Игнорировать установку УЗО при использовании зануления.
• Использовать алюминиевые провода для заземляющего контура.
• Подключать заземление к металлическим элементам конструкции дома без проверки.
• Оставлять оголенными соединенияния проводов в распределительных коробках.

Рекомендации по выбору в зависимости от жилья

Тип дома диктует технические возможности. В новостройках система заземления уже заложена застройщиком. В панельных домах старого образца сделать заземление сложнее из-за особенностей конструкции, но возможно через общую шину в щите (если она есть).

Для современной бытовой техники (инверторные холодильники, стиральные машины с электронным управлением) заземление критически важно. Без него на корпусе скапливается статический заряд, который может вывести из строя плату управления.

Советы профессиональных электриков

Главное заблуждение новичков — вера в то, что «зануление почти то же самое, что заземление». Это опасный миф. Я помню объект в панельном доме 70-х годов, где предыдущий мастер сделал зануление в щитке. Но главный нулевой провод в подъезде был окислен. В итоге корпус холодильника был под напряжением 110 вольт. Хозяин заметил это только тогда, когда его сильно ударило током.

Я всегда проверяю напряжение между нулем и землей. Если оно превышает 2 вольта, значит, в сети есть проблемы с балансировкой фаз или плохой контакт. В таких случаях я настаиваю на установке реле напряжения.

1. Обязательно ставьте УЗО (устройство защитного отключения) с током утечки 30мА.
2. Используйте только качественный медный кабель с маркировкой негорючего пластика.
3. Никогда не используйте «землю» для экономии на проводах.
4. Проверяйте все соединения в щитке каждые два года (подтяжка винтов).
5. При отсутствии заземления в доме не используйте дешевые китайские удлинители без заземляющего контакта.

Ответы на частые вопросы

Можно ли совмещать зануление с УЗО?
Да, и это единственный способ сделать зануление относительно безопасным. УЗО среагирует на утечку тока на корпус и отключит питание быстрее, чем произойдет трагедия.

Законно ли зануление в МКД?
Согласно современным нормам ПУЭ, в новых жилых зданиях должно быть полноценное заземление. Зануление в старых домах считается наследием системы TN-C и допускается только до момента капитального ремонта сетей.

Что делать, если в доме нет заземления?
Первым делом установите УЗО. Это спасет жизнь при пробое изоляции. Вторым шагом — замените проводку на трехжильную, чтобы при появлении общего контура в доме вам не пришлось снова штробить стены.

Будет ли работать стиральная машина без заземления?
Работать будет, но на корпусе может ощущаться «покалывание». Кроме того, многие современные машины выдают ошибку или работают нестабильно из-за отсутствия отвода помех.

Можно ли сделать свое заземление в квартире на 5 этаже?
Нет, создать собственный контур в квартире невозможно. Заземление должно быть общим для всего здания и проходить через фундамент в землю.

Чем опасен обрыв нуля при занулении?
При обрыве общего нуля ток через зануляющий провод начнет искать путь в землю через любые доступные объекты, включая человека, коснувшегося корпуса прибора.

Нужно ли заземлять люстры и светильники?
Если светильник имеет металлический корпус, заземление обязательно. Это предотвратит удар током при случайном касании оголенного провода внутри плафона.
