Заземление в панельном доме: особенности и безопасность

Старые панельные дома строились по стандартам, где отдельный провод заземления в квартире просто не предусматривался. Сейчас установка заземления в панельном доме становится насущной необходимостью из-за обилия чувствительной электроники. Модернизация щитка обычно занимает от одного до двух дней, а стоимость материалов для базового набора защиты начинается от 3000–5000 рублей. Правильный подход к электробезопасности исключает риск удара током при касании корпуса бытовой техники.

Принципы работы и назначение заземления

Заземление представляет собой преднамеренное электрическое соединение металлических частей электроустановки с землей. Главная функция этой системы — создание пути с низким сопротивлением для тока утечки. Если изоляция внутри прибора пробита, ток уйдет в землю, а не через тело человека. Это критически важно для защиты от поражения током. Без этой системы любой пробой на корпус превращает стиральную машину или бойлер в опасный объект. Я всегда объясняю клиентам, что земля — это своего рода «предохранитель» для жизни.

Особенности электросетей в «панельках»

Исторически в советских панельных домах применялась система TN-C. В ней нулевой рабочий проводник (N) и защитный проводник (PE) были объединены в один PEN-проводник. Это упрощало монтаж, но создавало огромные риски. При обрыве общего нуля на корпусах всех приборов в квартире могло появиться опасное напряжение. Сейчас стандарты изменились, и мир переходит к системе TN-C-S. Здесь PEN-проводник разделяется на ноль и землю уже на вводе в дом или в квартиру. В новостройках это норма, а вот в старом фонде приходится проводить модернизацию вручную.

Популярные заблуждения о безопасности сети

Многие владельцы квартир до сих пор верят в опасные стереотипы. Самые частые мифы касаются возможности «самодельного» заземления или ненужности защиты в старых домах. Некоторые считают, что если техника новая, то заземление ей не нужно. Другие уверены, что батарея отопления — отличный вариант для отвода тока. Я часто сталкиваюсь с такими убеждениями, которые могут привести к трагедии. Разберем основные заблуждения ниже.

Разбор мифов и реальное положение дел

Самый опасный миф — использование труб отопления или водопровода в качестве заземлителя. Согласно ПУЭ, использование трубопроводов в качестве заземляющих устройств запрещено. Однажды я приехал на вызов, где хозяин подключил стиральную машину к трубе. В итоге при утечке тока сосед в ванной почувствовал сильные удары, когда просто мыл руки. Это не заземление, а «соседнее заземление», которое перекладывает риск на других людей.

Второе заблуждение касается УЗО. Многие думают, что установка устройства защитного отключения отменяет необходимость земли. На самом деле, заземление отводит ток утечки постоянно, а УЗО срабатывает только тогда, когда ток уже начал течь через человека или в землю. Без заземления корпус прибора будет под напряжением, и вы узнаете об этом только в момент удара, когда УЗО наконец отключит питание. Я рекомендую ставить и то, и другое.

Часто говорят, что в старых панельках «землю» сделать нельзя. Это неправда. Если электросеть дома модернизирована до TN-C-S, в щиток приходит полноценный PE-проводник. Если же в доме всё еще TN-C, разделение PEN-проводника должно происходить строго в главном распределительном щите (ГРЩ) дома с согласования УК. Самовольное разделение в квартире запрещено, так как при обрыве нуля в подъезде весь ток пойдет через ваш заземляющий провод на все корпуса техники.

Еще один миф — про «безопасный» ноль. Некоторые соединяют заземляющий контакт розетки с нулевым проводом (зануление). Это смертельно опасно. Если в подъезде перепутают фазу и ноль или произойдет обрыв нуля, фаза окажется прямо на корпусе вашего холодильника. ГОСТ и ПУЭ строго запрещают такие манипуляции в жилом секторе.

Риски при отсутствии защиты

Отсутствие правильного заземления в панельном доме ведет к ряду серьезных проблем. Основная угроза — поражение электрическим током при касании корпуса прибора. Но есть и технические последствия. Токи утечки, которые в норме уходят в землю, остаются на корпусе, что вызывает «пощипывание» при прикосновении. Я заметил, что в таких квартирах чаще вылетают блоки питания компьютеров и сгорают материнские платы из-за статического напряжения и помех.

• Риск летального исхода при пробое изоляции на корпус.
• Постоянное статическое электричество на металлических деталях.
• Повышенный износ электронных компонентов бытовой техники.
• Риск возникновения пожара при коротком замыкании.
• Срабатывание защиты приборов с функцией самодиагностики (ошибка заземления).
• Опасность для детей, которые могут коснуться корпуса прибора.
• Штрафы от контролирующих органов при проверке электробезопасности.
• Невозможность полноценно использовать современные системы «умный дом».

Методы проверки заземления

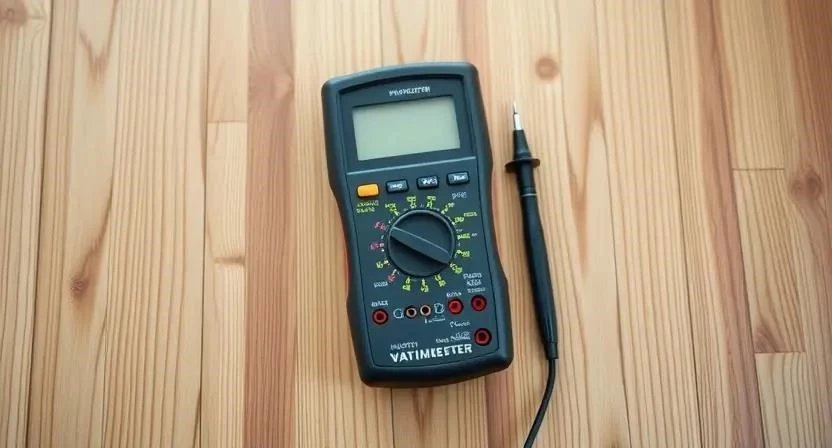

Чтобы понять, есть ли у вас защита, не обязательно быть инженером, но инструменты понадобятся. Самый простой способ — использовать индикаторную отвертку, но она покажет только наличие фазы. Для точной проверки нужен мультиметр. Я замерил напряжение между фазой и нулем (должно быть ~230В), а затем между фазой и землей. Если значения совпадают, значит, контакт есть. Если между землей и нулем напряжение выше 2-5В, система работает некорректно.

Для полноценного аудита я использую следующий набор инструментов:

• Цифровой мультиметр (для замера напряжения).
• Индикаторная отвертка (для экспресс-проверки фазы).
• Тестер розеток с индикацией (показывает отсутствие земли или перепутанные провода).
• Мегомметр (для проверки сопротивления изоляции, профессиональный инструмент).
• Токоизмерительные клещи (для поиска токов утечки).
• Набор диэлектрических отверток.
• Фонарь налобный (для работы в щитке).
• Изоляционные перчатки.

Организация заземления в старом фонде

Если вы живете в старой панельке, первым делом обратитесь в УК или ТСЖ. Нужно выяснить, разделен ли PEN-проводник в доме. Если в подъезд заходит система TN-C, самостоятельно «создать» землю в квартире нельзя. Единственный законный путь — модернизация общедомовой сети до TN-C-S. В этом случае в вашу квартиру заводится трехжильный кабель (фаза, ноль, земля).

Я составил пошаговый план модернизации внутренней сети:

1. Аудит текущего состояния проводки и щитка (1-2 часа).
2. Согласование с УК возможности подключения к PE-шине (от 3 дней).
3. Демонтаж старого двухжильного кабеля в зонах установки «мокрых» приборов (3-5 часов).
4. Прокладка нового кабеля ВВГнг-LS 3х2.5 мм² от щитка до розеток (1 день).

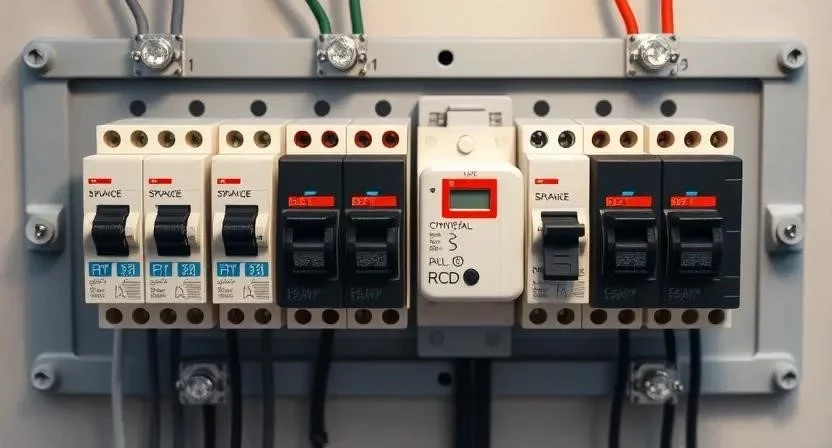

5. Установка в щитке шины заземления (PE) и её соединение с общедомовым контуром (1 час).
6. Монтаж УЗО или дифференциальных автоматов для защиты влажных зон (2 часа).
7. Замена старых розеток на современные с заземляющим контактом (3-4 часа).
8. Финальное тестирование всей сети мультиметром и тестером розеток (1 час).

Важным нюансом является установка УЗО. Оно должно стоять после разделения PEN-проводника. Если поставить его до разделения, при обрыве нуля УЗО может не сработать или сработать ложно. Я всегда ставлю отдельные УЗО на ванную комнату и кухню с током утечки 10мА и 30мА соответственно.

Нормативы и правила безопасности

Все работы по электрике должны соответствовать ПУЭ (Правила устройства электроустановок) и ГОСТам. Самовольный монтаж заземления может привести к тому, что вас признают виновным в случае аварии в подъезде. Ответственность за состояние общедомовых сетей несет УК, но внутри квартиры ответственность лежит на собственнике.

Соблюдайте эти правила безопасности:

1. Всегда отключайте вводной автомат перед началом работ.
2. Используйте только сертифицированные кабели с маркировкой «нг-LS» (не поддерживающие горение).
3. Не объединяйте в одну линию розетки разных комнат с разными нагрузками.
4. Используйте диэлектрический инструмент.
5. При работе с химией (герметики, очистители) обеспечьте проветривание.

Расчет стоимости модернизации

Цена зависит от площади квартиры и состояния старой проводки. Если менять только линию на кухню и в ванную, выйдет дешевле. Если переделывать весь дом — дороже. Я рекомендую не экономить на кабеле и автоматах, так как это элементы, которые не меняются десятилетиями.

Своими руками можно сэкономить около 5000–10000 рублей на работе, но только если у вас есть опыт. Ошибка в схеме заземления может стоить гораздо дороже. В среднем, полная модернизация электрики в однокомнатной панельке обходится в 15 000 – 25 000 рублей с учетом материалов.

Часто задаваемые вопросы

Можно ли сделать заземление, если в щитке только два провода?
Самостоятельно — нет. Нужно добиваться от УК разделения PEN-проводника в ГРЩ дома и заведения третьего провода в квартиру.

Поможет ли заземление от скачков напряжения?
Нет. Заземление защищает от тока утечки на корпус. От скачков напряжения спасают реле напряжения или стабилизаторы.

Что делать, если стиралка «бьется током», а заземления нет?
Срочно установите УЗО. Оно не уберет ток с корпуса, но мгновенно отключит питание, если вас ударит, предотвратив трагедию.

Безопасно ли заземление в новостройках?
Да, там по умолчанию используется система TN-S или TN-C-S, что соответствует всем современным нормам.

Нужно ли заземлять люстру?
Если плафон металлический — обязательно. Если всё из пластика — нет.

Как понять, что заземление работает?
С помощью тестера розеток или мультиметра. Напряжение между фазой и землей должно быть таким же, как между фазой и нулем.

Можно ли использовать старый провод как землю?
Только если он имеет соответствующее сечение и изоляцию, и вы точно знаете, куда он ведет. Лучше проложить новый кабель.

Сколько раз в год нужно проверять заземление?
Обычно достаточно одной проверки при монтаже новой техники или раз в несколько лет при общем осмотре электрики.
