Цоколи и типы автомобильных ламп: как отличить по маркировке?

Примеры и расшифровка:

HB1 и HB2 – двухнитевые фары;
HB3 и HB4 – однонитевые, при этом НВ3 обеспечивают только дальний свет, а HB4 – ближний;
D1R и D1S – принадлежат к первому поколению газоразрядных ламп, объединенных с модулем зажигания;
S – лампа прожекторной (линзовой) оптики;
R – лампа рефлекторной (отражающей) схемы;
D2R и D2S – газоразрядные лампы второго поколения (R – лампа для рефлекторной оптической схемы, S – для прожекторной).

Если вышеизложенное не облегчило, а лишь усложнило вашу жизнь и вы так и не поняли, как расшифровать маркировку ламп, рекомендую доверить это специалистам или же подобрать лампочку согласно руководства по эксплуатации к вашему авто. Как вариант можете просто взять неисправную лампочку и отправиться с ней в автомагазин, где вам помогут и дадут точно такую же только рабочую лампу.

Текст принадлежит: Фара Инфо.

С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.

В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:s — один контактd — два контактаt — три контактаq — четыре контактаp — пять контактовТипы цоколей автомобильных ламп.

А – лампа автомобильная. АМН – лампа автомобильная миниатюрная. АС – софитная лампа автомобильная.

АКГ – кварцевая галогенная автомобильная лампа. Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой.

Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта. R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.

R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.

P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт. SV (С) – софитная лампа (с двух сторон расположен цоколь).

Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.

ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. BAY – штифтовая лампа, в которой один из штифтов смещен по высоте. BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.

W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт. Обозначение ламп не по цоколю.

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения. Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.

Лампы и цоколи:

— лампа Н1 цоколь P14,5s— лампа Н2 цоколь Х511— лампа H3 цоколь PK22s— лампа H4 цоколь P43t— лампа Н7 цоколь PX26d— лампа Н11 цоколь PGJ19-2— лампа H8 цоколь PGJ19-1— лампа H9 цоколь PGJ19-5— лампа H12 цоколь PZ20d— лампа H10 цоколь PY20d— лампа HB3 цоколь P20d— лампа НВ4 цоколь P22d— лампа D1S цоколь PK32d-2— лампа D1R цоколь PK32d-3— лампа D2S цоколь P32d-2— лампа D2R цоколь P32d-3— лампа PY21W цоколь BAU15s— лампа P21W цоколь BA15s— лампа P21/4W цоколь BAZ15d— лампа P21/5W цоколь BAY15s— лампа R5W цоколь BA15s— лампа R10W цоколь BA15s— лампа T4W цоколь BA9s— лампа W5W цоколь W2.1×9.5d— лампа W3W цоколь W2.1×9.5d— лампа W2.3W цоколь W2x4.6d— лампа WY2.3W цоколь W2x4.6d— лампа WY5W цоколь W2.1×9.5d— лампа H6W цоколь BAX9s— лампа H21W цоколь BAY9s— лампа C5W цоколь SV8.5-8— лампа HB1 цоколь P29t— лампа HB5 цоколь PX29t— лампа WP21W цоколь WZ2.5x16d— лампа P27W цоколь WZ2.5x16d— лампа C21W цоколь SV8.5-8— лампа W21W цоколь W3x16d— лампа W21/5W цоколь W3x16q— лампа W16W цоколь W2.1×9.5d— лампа WP21W цоколь WY2.5x16d— лампа PY27/7w цоколь WX2.5x16q

ledxenon.ru
unit-car.com
farainfo.ru
www.drive2.ru

Разновидности ламп для авто

Сегодня различают источники света старого образца, которые постепенно снимаются с производства и более современные (светодиодные и ксеноновые) элементы, отличающиеся высокой стоимостью и продолжительностью работы. Таким образом, все лампы можно разделить на:

Простые — обычные лампы накаливания, которые еще называются вакуумными.
Галогенки — оснащенные двумя нитями накаливания (одна отвечает за дальний свет, а другая — за ближний). Стоят такие модели дешевле ксеноновых, но при этом среди галогенных ламп можно найти довольно яркие модели, не уступающие ксенону (например, Philips Blue Vision 4000 K).
Светодиодки — на сегодняшний день считаются лучшими для комплектации автомобильной оптики. Главное преимущество светодиодных ламп — это долгий эксплуатационный срок и устойчивость к вибрациям.

Ксенон. Эти лампы отличаются большой стоимостью, но при этом срок их службы в два раза больше чем у галогенок. Из минусов — малая нагреваемость, из-за чего эти элементы часто трескаются от перегрева.
Биксенон — отличается от других аналогов тем, что такие лампы имеют свойство двигаться внутри фары, благодаря чему изменяется фокусное расстояние, то есть ближний и дальний свет.

Также лампы отличают по температуре цвета, то есть по тону света, который создает лампа

Таких оттенков существует много, чтобы в них ориентироваться, достаточно обратить внимание на параметр «К» (Кельвины). Чем выше это значение, тем холоднее будет свет, чем ниже — тем ближе к красному оттенку

Обычно автолюбители отдают предпочтение белому цвету в диапазоне от 4200 К до 5200 К, так как он считается самым безопасным и больше всего напоминает дневной свет.

Полезно! «Всепогодные» и «всесезонные» лампы покрываются специальным покрытием, благодаря которому видимость будет хорошей независимо от погодных условий.

При выборе ламп стоит учитывать также и производителя осветительных элементов. Сегодня на рынке лучшими считаются две компании, специализирующиеся на производстве таких автомобильных аксессуаров — это Philips и Osram. Для удобства эти фирмы предлагают автовладельцам воспользоваться он-лайн сервисами, на которых можно точно подобрать лампу для конкретного авто.

Тип оптики

Фары делятся по назначению. Каждая буква отвечает за особенности и функционал:

А – место расположения сбоку; В – маркировка противотуманных фар; С – оптика, отвечающая за ближний световой поток; R – фара дальнего света. Сдвоенное обозначение CR или C/R говорит о совместном использовании для дальнего и ближнего потока света. HR — дальний с галогенной лампой.

Расположение световых приборов на автомобиле устанавливается ГОСТами и регламентами о безопасности транспортных средств.

Так, маркировка на фаре в виде буквы В говорит о том, что это ПТФ и ее запрещается использовать в качестве основного источника света в ночное время суток.

Световые элементы

Существующие типы маркировки автомобильных фар:

HC/HR – предназначается только для галогеновых ламп. При этом в оптике установлено 2 модуля на дальний и ближний свет.
HCR – для обеспечения света во всех режимах используется одна лампа с колбой, наполненной галогеном.
CR – оптика разработана под классические лампы накаливания.
DC, DR, DCR говорит об использовании фар под ксенон для ближнего, дальнего или совместного режима освещения соответственно.

В оптике, разработанной для газоразрядных ламп, запрещено использование элементов с галогеном и наоборот. Данная фара обеспечит регламентированный луч только с заводским типом лампы.

Маркировка в соответствии с регионом

Первая цифра в коде говорит о соответствии оптики с регламентами и международными стандартами разных стран.

Е – означает маркировку для европейских, японских машин;
DOT, SAE – для американских моделей.

Дополнительная цифра рядом с кодом указывает место изготовления оптики: цифра 4 указывает на Голландию, 1 – на Германию, а 2 и 3 — на Францию и Италию.

Китайские заменители оригинальной оптики зачастую не соответствуют заявленным характеристикам и не могут обеспечить безопасность на дорогах общего пользования

При покупке поврежденной фары следует обращать внимание только на оригинал или качественные дубликаты. Дополнительный код PL говорит о пластмассовом отражателе, который собирает световой пучок

Направление движения

В регионах может отличаться направление встречного движения. От этого зависит не только угол света, но и высота луча, обеспечивающая комфортное вождение для всех участников дорожного движения.

Для регионов с правосторонним движением стрелка направлена вправо, а с левосторонним – влево.

Американские модели не оснащаются галкой, подходят для разных типов движения и имеют код с двумя стрелками.

Фирма-изготовитель

Каждый производитель ставит шильдик или название марки на фарах. Этот признак говорит об оригинальной детали, которая отвечает всем заявленным требованиям. Такая деталь прослужит долгие годы.

Отсутствие обозначения на стекле или корпусе под капотом свидетельствует об установке неоригинальной оптики из-за крупной аварии. К оптике 1 класса можно отнести только оригинальный продукт. Заменители не могут обеспечить требуемую освещенность, люксы от ламп, а также прочность при попадании небольших камней.

№5. Мощность лампы и световой поток

Обычные лампы накаливания так долго были в обращении, что при выборе мы привыкли смотреть, в основном, на мощность как на ключевой показатель. Мы все понимаем, как будет светить лампа мощностью 40 Вт или 60 Вт. Мощность энергосберегающих ламп в разы ниже (4-25 Вт), поэтому для многих покупка подходящей лампы вызывает много вопросов. Производители упрощают нам эту задачу и указывают на упаковках эквивалент мощности, т.е. подсказывают нам, как будет светить экономная лампочка, сравнивая ее со световым потоком лампы накаливания определенной мощности (например, на люминесцентной лампе может быть написано «8 Вт соответствует 40 Вт»).

Забота производителя приятна, но образованным людям стоит понимать, что мощность и светоотдача лампы не одно и то же, и всем знакомые ватты – это единица мощности. Световой поток измеряют в люменах. Чтобы было проще разобраться: лампа накаливания 40 Вт дает световой поток в 470-500 лм, 60 Вт – 700-850 лм, 75 Вт – 900-1200 лм. Теперь при изучении упаковки экономной лампы можно уже примерно представить себе, как она будет светить.

При выборе лампы с необходимым уровнем яркости можно отталкиваться и от эквивалента мощности. Для люминесцентных ламп можно пользоваться коэффициентом 5: если указано, что лампа имеет мощность 12 Вт, то это значит, что она будет светить, как лампа накаливания мощностью 60 Вт. Для светодиодных этот коэффициент около 7-8: лампа мощностью 10-12 Вт будет светить, как лампа накаливания 75 Вт.

Зависимость светового потока от мощности позволяет судить об экономичности лампы и ее светоотдаче, которая измеряется в лм/Вт. Лампы накаливания на каждый 1 Вт потребляемого электричества дают всего 10-16 лм светового потолка, т.е. имеют светоотдачу 10-16 лм/Вт. Галогенные лампы имеют светоотдачу 15-22 лм/Вт, люминесцентные – 40-80 лм/Вт, светодиодные – 60-90 лм/Вт.

Принцип выбора

Чтобы правильно подобрать оптику для своего автомобиля, нужно отталкиваться от заводских характеристик самой машины — маркировку цоколей, размер гнёзд и допустимую мощность

Внимание стоит обратить и на условия, в которых будет использоваться освещение: от этого зависит оттенок света и расстояние обзора

Для грамотного подбора осветительных приборов достаточно знать марку и модель автомобиля, год её выпуска и объём двигателя. Тип автоламп указан на колбе, цоколе и упаковке. Сейчас наиболее распространены виды — галогеновые, накаливания, ксеноновые и светодиодные. Последние известны как наиболее современные, долговечные и мощные, но в то же время экономные в плане потребления энергии. Некоторые приборы комплектуются двумя спиралями одновременно, что позволяет им брать на себя несколько функций: габаритные огни, стоп-сигнал и прочее. Производители указывают множество характеристик с пояснениями, поэтому выбрать комплект освещения для своей машины можно по номеру или параметрам машины.

Зарубежная маркировка

Представленная выше классификация цоколей является общепринятой и применяется в большинстве стран мира. Но в некоторых местностях есть небольшие отличия, которые могут запутать. Лучше ознакомиться с ними заранее:

Штифтовые соединения, которые еще именуют байонетными, согласно общим стандартам, маркируются буквой B. Некоторые российские производители маркируют свою продукцию такого типа кириллической буквой Ш.
В США некоторые компании лампочки E27 обозначают буквой M. Причем стандартная маркировка E27 тоже присутствует на рынке.
Миниатюрные штифтовые цоколи могут обозначаться не только основным символом B, но и дополнительным – a.
Отдельным подвидом выступают автомобильные лампы, они обозначаются буквой H.

Автомобильная осветительная продукция.

Типоразмеры цоколей: сферы применения + фото

Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.

Резьбовые (E)

Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.

Резьбовые элементы.

Размеры резьбовых лампочек разделяют на 4 категории:

E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
E27 – самый популярный вариант, также применяется для освещения средней мощности;
E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.

Штыковые (G)

В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.

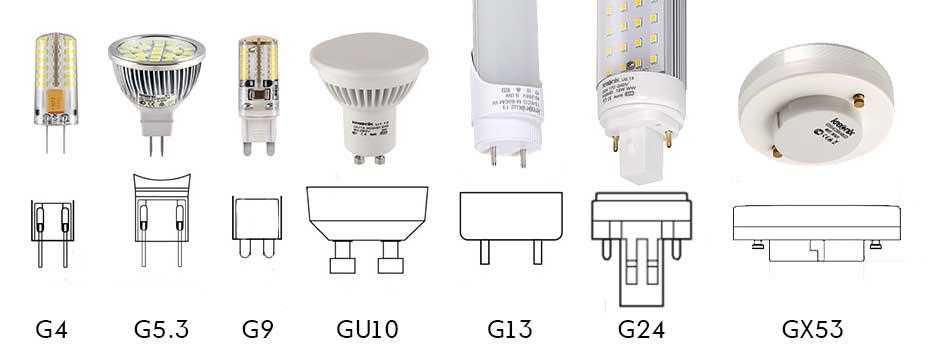

Штырьковое соединение.

Распространенные штырьковые типоразмеры:

G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;
GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
G23 – устанавливается в светильниках подвесных и настольных.

Настольные (2G11)

Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.

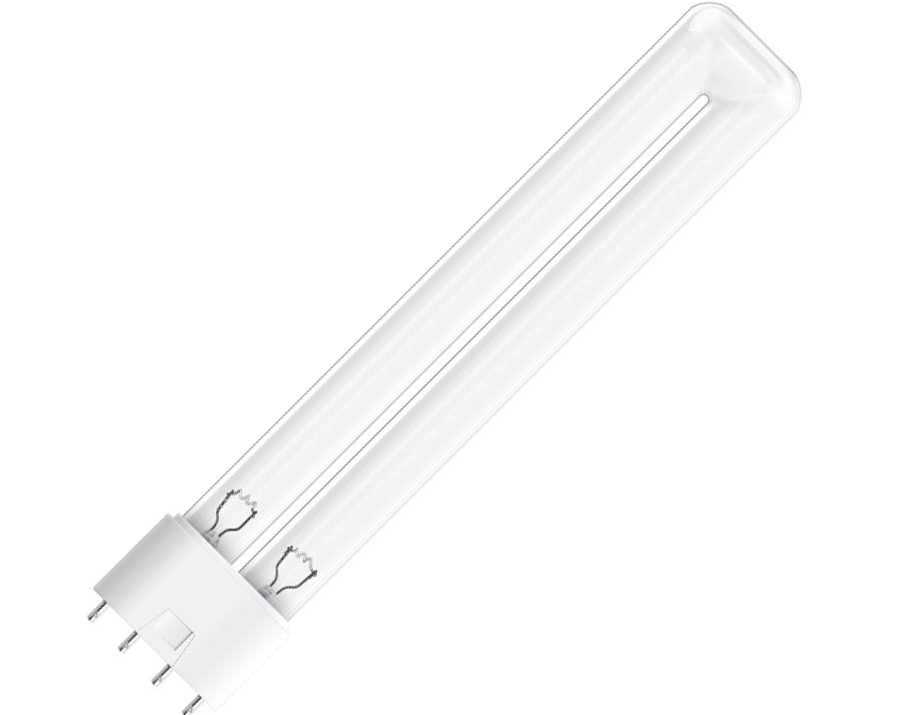

УФ светильник с 2G11.

С глубоким контактом (R)

Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.

Схема контактов R7s.

Штифтовые (B)

Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.

Конструкция с штифтом фиксации.

Софитные (S)

Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).

Софитные осветительные элементы.

Фокусирующие (P)

В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.

Цоколь автомобильной лампы P20d

Телефонные (T)

Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.

Миниатюрные лампочки T5

Проволочные или бесцокольные (W)

Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.

Устройства с символом W

Краткие технические особенности

Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Цоколи подразделяются по виду контактных приспособлений и могут быть:

С лепестками
Монолитными площадками
Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Предназначение в краткой форме:

Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
Является проводником электроэнергии, поступающей от источника до нитей накаливания.
Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
АС — аббревиатура числится за софитной светотехникой;
А — стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

H — символ обозначает галогеновые светоприборы;
W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.

Характеристики

Лампы различаются друг от друга конструкцией и техническими характеристиками

Для потребителя важно знать свойства тех или иных источников света. Ознакомимся с ними подробнее

Мощность. Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее.

Поскольку номинальная мощность напрямую зависит от конструкции, то для сравнения разных типов ламп удобнее использовать другую характеристику – световой поток.

Световой поток. Измеряется в лм. Световой поток показывает, насколько ярко светит лампочка. Новые модели источников света (люминесцентные и светодиодные) имеют большую яркость при меньшей мощности. Именно за счет этого достигается энергосбережение.

Сравнительная характеристика мощностей самых популярных бытовых лампочек со световым потоком 1200 лм приведена в таблице.

Таким образом, при равном световом потоке мощность светодиодных ламп более чем в пять раз меньше, чем у ламп накаливания.

Светоотдача. Измеряется в лм/Вт. Светоотдача показывает световой поток в расчете на 1 Вт мощности. Также удобный параметр для сравнения разных типов осветительных приборов. Чем больше светоотдача, тем меньшая мощность обеспечивает максимальную яркость.

Коэффициент цветопередачи (Ra, CPI). Показывает, насколько искажаются реальные цвета при искусственном освещении. Обозначается цифрами от 1 до 100. Чем ниже значение коэффициента, тем сильнее искажаются оттенки. Индекс 100 означает, что цвета передаются максимально точно. Для зрения в помещении безопаснее использовать источники света с Ra не менее 80.

Цветовая температура. Измеряется в К. Определяет теплоту света, ведь разные цвета в зависимости от освещения воспринимаются глазом по-разному.

Цветовая температура

Различают несколько типов цветовых температур:

2700-3200 – теплый белый;
3300-4000 – нейтральный белый;
4000-5000 – холодный белый;
5000-6000 – дневной свет;
свыше 6000 – холодный дневной.

Цветовая температура заметно влияет на настроение и работоспособность человека. При выборе ламп, особенно для домашнего и рабочего использования, внимательно изучите маркировку. Помните, что теплый цвет способствуют расслаблению, а холодные – бодрости и работоспособности. Но в больших количествах холодный свет угнетает нервную и зрительную систему. Подробнее можно почитать в статье о цветовой температуре

Срок службы. Это количество часов, которое прослужит источник света. На упаковке обычно указывается срок службы при работе в идеальных условиях. В реальных он может отличаться от заявляемого производителем. Сроки службы популярных бытовых лампочек приведены в таблице.

К тому же у многих моделей источников света со временем падает яркость. Это происходит из-за физических процессов, которые делают возможным само свечение. К таким лампам относятся светодиодные, газоразрядные.

Угол рассеивания света. Это угол, на который расходится световой поток. Лампа накаливания светит во все стороны на 360⁰. Но не все виды источников света могут похвастаться тем же. Например, из-за конструктивных особенностей led (и других типов) угол рассеивания составляет от 30⁰ до 360⁰.

Угол рассеивания света

Исходя из задачи светильника, выбирается оптимальный угол. Для точечной подсветки достаточно 30⁰, а для общего освещения лучше выбирать максимальный угол.

Коэффициент пульсации (мерцания). Характеризует равномерность освещения. Измеряется в процентах. Чем меньше коэффициент, тем ровнее световой поток, тем меньше будут уставать глаза. В идеале для дома и офиса стоит выбирать источники света с коэффициентом пульсации около 5%. Лампы с коэффициентом свыше 35% опасны для зрения.

Индивидуальная классификация и маркировка

Из основных разновидностей производители выпускают продукцию по следующим категориям:

BA – штифтовой тип фиксирующего элемента;
G – изделие в виде штыков, подходящее для большинства видов ламп, начиная от галогенных маленьких и заканчивая потолочными люминесцентными;
W – изготавливают преимущественно из ударопрочного стекла. Контакты пронизываются через корпус колбы и достаются наружу. Сфера применения распространяется только на подворотники автотранспорта;
BAZ – штифтовые приборы с незначительными смещениями основных составляющих в диаметре;
P – применяется для оснащения светоприбора фланцевым цоколем. Комплектация внутренней части колбы предусматривает наличие линзы, которая направляет лучи на необходимую территорию;
BAY – стандартный продукт штифтового класса;
E – устройство обладает резьбовым элементом, который является наиболее востребованным среди владельцев авто. Изначально аппарат применялся вместе со световым источником накаливаемого вида, однако сейчас область использования охватила и энергосберегающий продукт.

Существуют и другие разновидности цоколей светодиодных ламп и галогенных:

Аббревиатура	Обозначение
F	Оснащенный одним штырем
K	Обладает кабельными соединительными составляющими
R	В комплектацию входит утопленный контакт, предусматривающий работу с высоким температурным режимом и мощностью. Зачастую выступает в качестве небольшого кварцевого, галогенового устройства
S	Главное составляющее – софитный цокольный элемент. Располагается с одной стороны корпуса
T	Телефонный — применяется для оснащения панели управления освещением
A	Цилиндрический цокольный прибор
B	Обладает рифленым вкручивающим составляющим
C	Выпускается с индивидуальными формами

Количество контактов светотехники определяется такими символами:

S – 1;
D – 2;
T – 3;
Q – 4;
P – 5.

Картинки с обозначениями помогут наглядно запомнить все индивидуальные особенности изделий и подобрать наиболее подходящий вариант. Перечисленные списки желательно знать каждому автовладельцу, но если нет времени и желания разбираться в модификациях устройств, можно просто сохранить изображения.

Как выглядит каждая лампа и где она применяется

Задняя оптика авто — разновидности

При подборе определенной модели следует обращать внимание как на классификации и характеристики устройства, так и на составляющие комплектации. ВИДЕО: Какие лампы ставить в фары. ВИДЕО: Какие лампы ставить в фары

ВИДЕО: Какие лампы ставить в фары
