Электромонтаж в бассейне и фонтане: правила безопасности и защита от поражения током

Монтаж электросистемы в зоне воды требует предельной точности. Ошибка в одном соединении может привести к трагедии. Обычно такие работы занимают от 2 до 5 дней, а стоимость базового комплекта защиты начинается от 15 000 рублей. Правильная защита от поражения током в бассейне и фонтане: правила безопасности — это единственный способ обеспечить спокойный отдых членов семьи.

Особенности электромонтажа перед стартом

Я всегда предупреждаю заказчиков: электромонтаж в воде — это высший уровень сложности. Тут не получится просто «скрутить провода» и надеяться на удачу. Для работы необходимы навыки сертифицированного электрика и строгое соблюдение ПУЭ. Оптимально проводить все работы до заливки чаши или на этапе капитальной реконструкции. Это позволяет спрятать кабели в стяжку или гофру, не нарушая целостность гидроизоляции.

Комплект необходимых материалов

Для обеспечения безопасности я подбираю материалы с повышенным классом влагозащиты. Основной упор делается на качество изоляции и надежность заземляющего контура. Все компоненты должны иметь сертификаты соответствия.

• УЗО (устройство защитного отключения) с током утечки 10-30мА — 1-2 шт.
• Кабель ВВГнг-LS (сечение зависит от нагрузки, обычно 3х2.5 или 3х4) — по метражу.
• Медные электроды для заземления — 3 шт.
• Заземляющая шина медная — 1 шт.
• Гофрированная труба ПНД (для защиты кабеля) — по метражу.
• Влагозащищенные розетки и выключатели стандарта IP65/IP68 — по количеству точек.
• Герметик силиконовый специализированный (для электротехнических работ) — 2 тубы.
• Наконечники кабельные и клеммники WAGO — 1 комплект.

Инструментарий для работы

Правильный инструмент исключает повреждение изоляции и гарантирует плотный контакт. Я не рекомендую использовать дешевые китайские пассатижи, так как они часто заминают жилу кабеля.

• Мультиметр — замер сопротивления и проверка напряжения.
• Стриппер — аккуратное снятие изоляции без повреждения жил.
• Перфоратор — бурение отверстий под щиток и крепления.
• Кусачки/бокорезы — резка кабеля и гофры.
• Уровень строительный — установка щитка строго по вертикали.
• Отвертки с диэлектрическими ручками — монтаж автоматов.
• Забивочный инструмент (кувалда) — установка электродов заземления.

Организация пространства

Первым делом обеспечиваю беспрепятственный доступ к главному электрощиту дома. Ограждаю зоны, где будут вестись земляные работы, чтобы никто из домашних не наступил в траншею. Подготавливаю площадку под заземляющий контур вдали от газовых труб. Весь строительный мусор и обрезки кабеля сразу выношу с площадки, чтобы избежать травм.

Подготовка поверхностей и оборудования

Тщательно очищаю все траншеи и зоны прокладки кабеля от острых камней и строительного шлама. Проверяю сопротивление изоляции уже установленного оборудования (насосов, прожекторов). Места, где будут крепиться распределительные щиты, обрабатываю грунтовкой — это предотвратит отслоение краски из-за постоянной влажности. В конце проверяю общую готовность системы к монтажу.

Технология установки защиты от тока

Процесс требует строгого соблюдения последовательности. Я заметил, что даже пропуск одного этапа проверки может привести к ложным срабатываниям защиты.

1. Проектирование схемы (2-4 часа). Рисую план прокладки кабелей и расстановку потребителей.

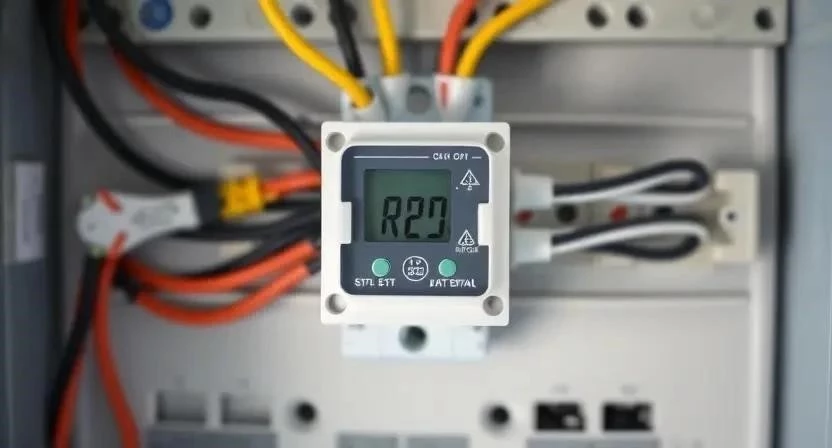

2. Установка УЗО (1 час). Монтирую устройство с током утечки 10-30мА в щиток.
3. Монтаж щита (2 часа). Устанавливаю распределительный щит с классом защиты не ниже IP54.
4. Прокладка кабеля (6-8 часов). Затягиваю влагостойкий кабель в гофру ПНД.

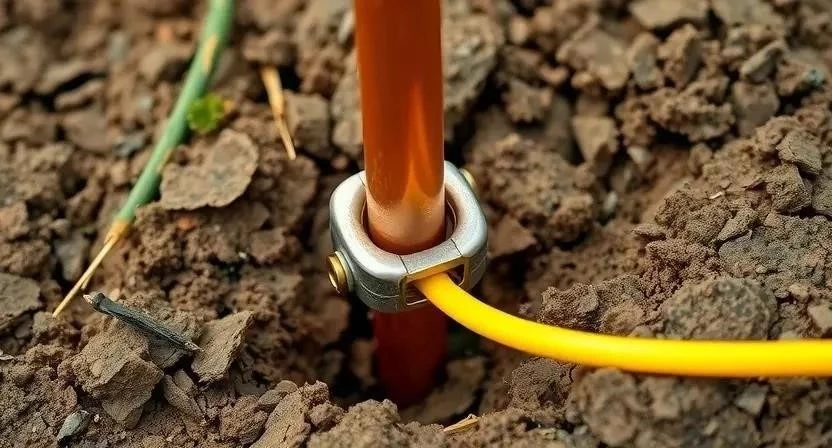

5. Создание контура (4-6 часов). Забиваю медные электроды в землю на глубину 2-3 метра.
6. Подключение шины (2 часа). Соединяю заземляющую шину со всем оборудованием бассейна.
7. Монтаж розеток (2 часа). Устанавливаю влагозащищенные блоки IP65.
8. Подключение насосов (3 часа). Подсоединяю фильтрационные системы и насосы.
9. Герметизация (2 часа). Проверяю все вводы кабелей и замазываю их силиконом.
10. Тест УЗО (30 мин). Нажимаю кнопку «Тест» для проверки срабатывания защиты.

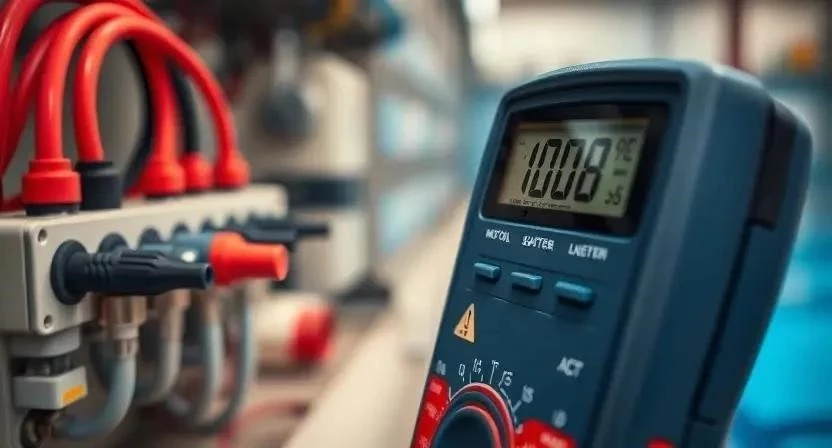

11. Замер сопротивления (1 час). Проверяю контур заземления мультиметром.
12. Финальный запуск (1 час). Подключаю систему к общей сети электроснабжения.

Пример из опыта: Однажды я столкнулся с тем, что УЗО постоянно выбивало при включении насоса. После тщательной проверки выяснилось, что в одном из соединительных коробок скопился конденсат из-за плохого прижима кабельного ввода. После замены прокладки и дополнительной герметизации проблема исчезла.

Технические нюансы эксплуатации

Температурный режим кабеля имеет значение: для уличных бассейнов использую только марки, устойчивые к морозам. Влажность воздуха в зоне бассейна всегда высокая, поэтому все контакты должны быть защищены. Герметик должен сохнуть минимум 24 часа перед запуском воды. Я строго слежу за совместимостью металлов при заземлении: медь не должна напрямую контактировать с алюминием, иначе начнется коррозия.

Типичные ошибки при монтаже

Самая грубая ошибка — установка обычного автоматического выключателя вместо УЗО. Автомат защищает только проводку от перегрузки, но не спасет человека от удара током. Также часто экономят на сечении провода, что приводит к его нагреву. Нарушение норм ПУЭ в части заземления делает всю систему бесполезной.

Пример из опыта: Принимал объект, где владелец решил сэкономить и не сделал заземляющий контур, полагаясь только на УЗО. Я объяснил ему, что без заземления УЗО сработает только в момент удара током через тело человека, а с заземлением — при первой же утечке тока на корпус оборудования.

Расчет стоимости реализации

Цена зависит от сложности ландшафта и количества оборудования. Самостоятельный монтаж экономит деньги, но несет риски при отсутствии опыта.

Правила ухода за системой

Раз в месяц я рекомендую нажимать кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Контакты заземления нужно проверять раз в год, так как почва может смещаться, а соединения окисляться. Срок службы качественного УЗО составляет около 10-15 лет. При эксплуатации оборудования в агрессивной среде (соленая вода) проверки должны быть чаще.

Альтернативные методы защиты

Для систем освещения я всегда предлагаю использовать понижающие трансформаторы на 12В или 24В. Это делает воду абсолютно безопасной, так как низкое напряжение не может вызвать остановку сердца. Также существуют системы автоматического мониторинга утечек, которые отключают питание еще до того, как сработает УЗО.

Пример из опыта: На одном из объектов я установил систему мониторинга утечек. Она сработала в первый же сезон, когда из-за микротрещины в кабеле подсветки начался пробой. Система отключила линию, сохранив оборудование от полного выгорания.

Ответы на частые вопросы

1. Можно ли использовать обычный автомат вместо УЗО? Нет, автомат защищает кабель от короткого замыкания, а УЗО защищает человека от поражения током.
2. Какое сопротивление заземления считается нормой? Для частных бассейнов нормой считается сопротивление не более 4 Ом.
3. Нужно ли заземлять пластиковую чашу бассейна? Саму пластиковую чашу нет, но заземлять нужно все металлические детали: лестницы, поручни, насосы.
4. Как часто проверять работоспособность защиты? Кнопку «Тест» на УЗО — раз в месяц, общее сопротивление контура — раз в год.
5. Что делать, если УЗО постоянно выбивает? Проверить герметичность соединений и изоляцию оборудования. Скорее всего, есть утечка тока.
6. Какие розетки использовать в зоне бассейна? Только с классом защиты IP65 или IP68, установленные на расстоянии не менее 1.5 метров от воды.
7. Опасно ли использовать оборудование без заземления? Да, это смертельно опасно, так как при пробое изоляции корпус прибора окажется под напряжением.

Меры безопасности: При проведении работ обязательно используйте диэлектрические перчатки и очки. Перед любым вмешательством в щиток полностью обесточивайте сеть. Работа с электроникой в сырых помещениях требует обязательного использования резинового коврика. Никогда не работайте с электрикой в одиночку — рядом должен быть человек, способный обесточить систему в экстренном случае.
