Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

Разметка территории, раскапывание траншей и укладка кабеля – это один;
Установка закладных под светильники и, собственно, их монтаж – это два;
И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

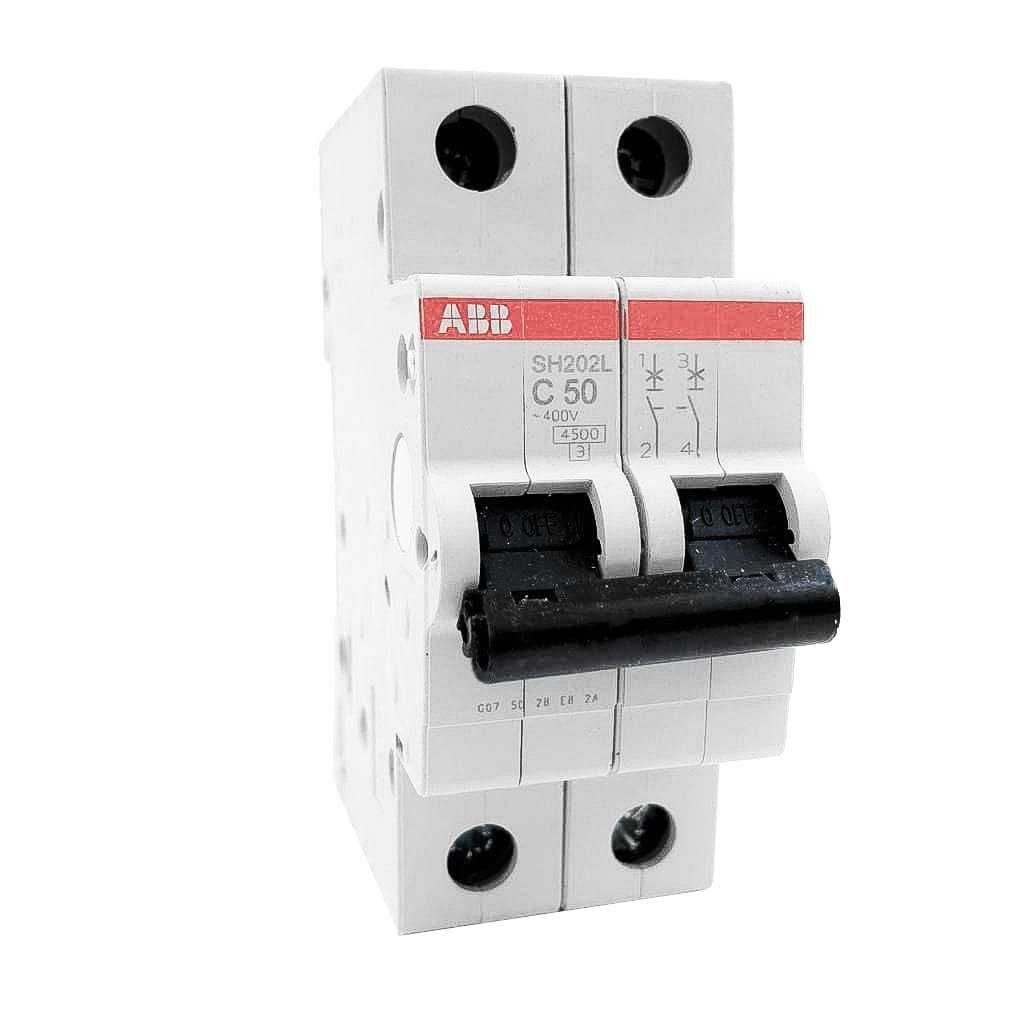

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20°C до +40°C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

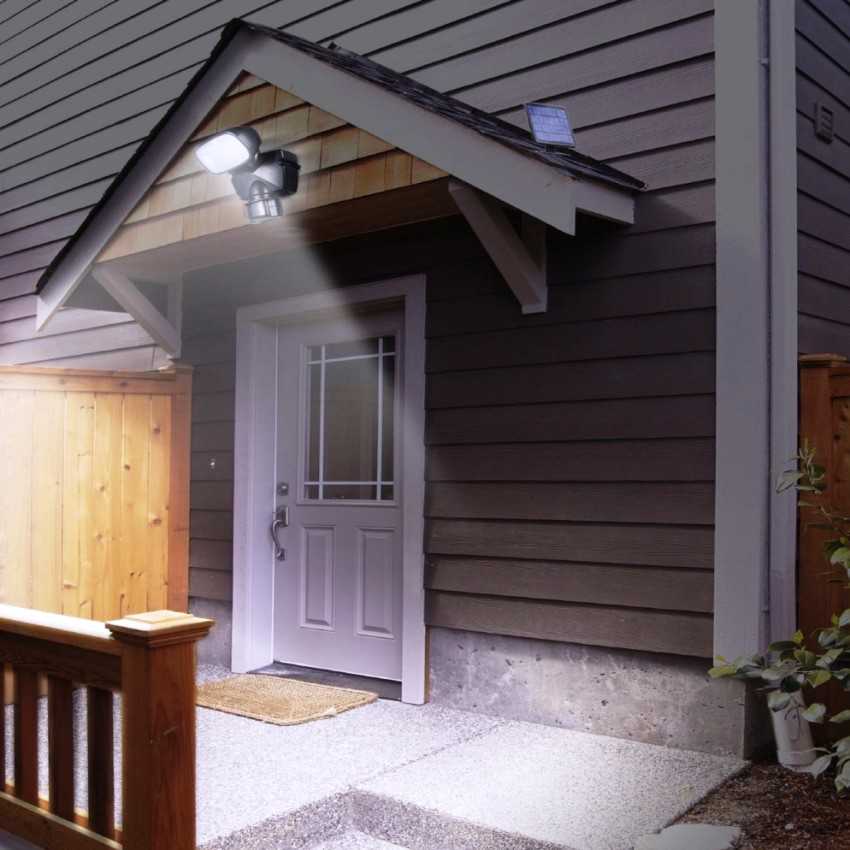

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.

Настройка чувствительности фотореле

Настройку датчика выполняют только после подключения годовой схемы освещения к электросети. Регулировкой выставляют предел срабатывания датчика, то есть, его чувствительность к свету. Для этих целей на задней части прибора установлен пластиковый винт. Чтобы знать в какую сторону его крутить, смотрят на обозначение: «+» указывает на увеличение чувствительности фотоэлемента, а «–» указывает на ее уменьшение.

Регулировку начинают с поворота винта до упора вправо. Если вы решили, что именно при такой темноте должны включиться фонари, регулятор медленно проворачиваете влево. Как только лампочки загорелись, настройку можно считать оконченной.

Как видите, фотореле является очень простым прибором. Установить его не сложнее, чем вкрутить лампочку, а положительный результат уже будет виден с наступлением ночи.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

автоматический выключатель

распредкоробка

датчик

светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

трехжильный от автомата (фаза-ноль-земля)

трехжильный на освещение (если у вас светильники с металлическим корпусом)

трехжильный на датчик

Нули
собираются в одну точку. «Земля» с автомата подключается к
«земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

две вводных — сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

и один выход

Обозначенный к примеру буквой «А».

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

красный А — выход

синий N — ноль

коричневый L — фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Технические параметры

Самый главный критерий при выборе – напряжение питания.

Важные технические параметры:

конструкция и степень защиты;
возможность работать при осадках;
уровень защищенности от пыли и засорения посторонними предметами;
способность поддерживать температуру;
светочувствительность, возможность ее регулировки.

Оборудование, поставляемое из заграницы, разработано для стандартного напряжения конкретной страны: 110 или 127 вольт. Такие датчики освещенности не могут работать от сети 220 или 380 вольт.

Эксплуатационные характеристики

При покупке необходимо ориентироваться на вид лампы и место установки.

Лампочки в светильниках бывают:

накаливания (нагрузка активная);
люминесцентные, светодиодные (нагрузка реактивная);
ртутные, натриевые (требуется дополнительный контур, защищающий от колебаний пускового тока).

Модели со встроенным фотоэлементом разработаны для установки вне помещений. Они герметичные, степенью защит от IP 65, рабочая температура от -25 до +40оС. Оборудование с выносным датчиком покупают, если есть возможность размещения в щитке. При таком варианте достаточно степени защиты до IP 44.

Мощность нагрузки учитывается при необходимости подключить к одному фотодатчику несколько светильников. Выключатель будет служить дольше, если его мощность на 20% больше суммарной мощности осветительного оборудования.

Стандартный диапазон освещенности 2 – 50 Лк. Не стоит покупать оборудование без регулировки этого параметра. Исключение – подключение к одному светодиодному прожектору и отсутствие жестких требований по экономии электроэнергии.

Немаловажен так же вес и размер фотодатчика. Самые большие модели со встроенным трансформатором. Немало места занимает пускатель. При выборе устройства с отдельным датчиком учитывается наличие в щитке свободного пространства.

Если на участке один или два фонаря, вполне подойдет нерегулируемое реле, к которому светильники подключаются напрямую. При наличии большого количества светильников, подключенных параллельно, выключатель не сможет выдерживать проходящий через него электрический ток. Следует купить модель, оснащенную магнитным пускателем.

Возможности

Функциональность сумеречного выключателя зависит от его типа:

для управления линией светодиодных прожекторов следует купить модель с силовыми переключателями, передающими команду, и сенсором движения;
для большого загородного участка или многоквартирного городского дома подойдет фотореле с регулятором порога, позволяющим устанавливать показатели в зависимости от времени года;
для промышленного помещение или склада нужно приобрести модель с выносным фотоэлементом;

Как разобраться в типах уличного освещения

Уличные светильники – это не только разнообразие форм, габаритов, мощностей, и прочих параметров, в которых достаточно сложно растеряться. Поэтому прежде чем выбирать лампы, разберемся в их типах.

Базовая сравнительная характеристика 6 популярных типов ламп:

Лампы накаливания – классика, с которой началась история электрического освещения в середине 19 века. Простой принцип работы, заключающийся в нагревании нити в инертном газе, не теряет своей актуальности. Однако за счет большой теплоотдачи этот вид «вытесняется» с рынка более экономичными вариантами.
Галогенные – подвид ламп накаливания. Появились в середине 20 века, когда в лампу накаливания были добавлены галогены (фтор, хром, бром), что позволило лампе гореть ярче, служить дольше и максимально приблизиться к эффекту солнечного света. Минусы приборов незначительные, но есть: они сильно нагреваются, излучают ультрафиолет. Находясь рядом с текстилем или нестойкой краской, приводят с постепенному выгоранию цвета.
Газоразрядные (еще одно название «разрядные») – свет образуется за счет сжигания добавленного в колбу природного газа. В результате прибор имеет срок работы до 20 тысяч часов, отличную цветопередачу. И это не просто эпитет, ее показатель составляет Ra>90. Разрядные приборы подходят только для уличного применения. Но при их установке стоит учитывать, что они практически не терпят перебои в сети, стоят дороже галогенных аналогов, сопровождаются мерцанием и гудением, которое надоедает глазам. В зависимости от добавок этот тип делится на ртутные, натриевые и металлогалогенные.
Ксеноновые – в устройства такого типа встроены дуговые лампы. Довольно яркий вариант с широким спектром излучения. Часто применяются для освещения магистралей и дорог, где важна хорошая видимость в темное время суток.
Люминесцентные – представляют огромную категорию осветительных приборов, которые используются не только для уличного освещения, но и для дома, аквариумов, соляриев и других практических и декоративных целей. Производятся в диапазоне цветовой температуры от 2700 К до 6500 К, а значит, позволяют создать как комфортнее теплое излучение, так и акцентирующее холодное. Имеют длительный срок службы (порядка 5 лет), при этом есть случаи выхода из строя при частом включении-выключении.
Светодиодные (LED) – светильники, которые исключают недостатки предыдущих вариантов: они не мерцают, не выделяют вредные вещества, не имеют ограничений по количеству включений, и при этом работают до 100 тыс. часов. Благодаря отличным эксплуатационным характеристикам и стойкости к окружающей среде используются в любом наружном освещении: от установки во дворе частного дома до подсветки городских парков и дорог.

Остановимся подробнее на светодиодной технологии, ведь не зря в странах Европы переход на LED-освещение улиц регулируется на законодательном уровне. Почему же при достаточно высокой стоимости LED выгоднее и предпочтительнее?

Выбор места для монтажа

Фотосенсор размещён вне зоны освещения фонаря

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
в зоне, освещаемой только солнечными лучами, а не фонарями;
далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Как подключить фотореле: пошаговая инструкция

Сразу хотелось бы дать совет, оптимально подключить фотореле фр-75а и датчик движения. Приборы тесно связанны друг с другом, если вы собрались устанавливать датчик, тогда вы конкретно упростите установку.

Пошаговая инструкция с фото:

Отключаем УЗО.
Протягиваем провод к месту установки фотореле, вещаем его рядом с прибором. Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
Снимаем изоляцию, можете использовать специальный прибор для снятия изоляции.
Делаем отверстия в корпусе фотореле, только внизу, это спасет от попадания влаги.
Повышаем герметичность корпуса, можно использовать обычные резиновые уплотнители или герметический клей. Лучше остановится на первом варианте.
Подключаем фотореле, для уличного освещения используя схему. Не забываем соблюдать цветовую маркировку.
Подключаем фотореле к прожектору или лампе, вот так это выглядит на фото.
Переходим к настройке, здесь все довольно просто, есть вот такой регулятор. Его нужно настроить на желанную интенсивность включения. Если поставить на максимум, свет будет включаться только в полной темноте. Чтобы все отрегулировать, можно использовать обычный черный пакет или лист бумаги, так вы поймете, при каком освещении он будет срабатывать.
Проверяем, как все работает.

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Оборудование высокой мощности

Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги (IP40) и довольно высокая потребляемая мощность.

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением 220 вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов. Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится.

По габаритам ФР-7 также превосходит рассмотренные в статье фотореле (см. чертеж).

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
