Индикатор напряжения (пробник электрика) на светодиодах своими руками

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».

Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

2.4. BuySell 2.0: самый популярный из индикаторов для бинарных опционов

Комбинированный индикатор-стрелочник с модификацией Параболика. Хорошо отслеживает тренд на периодах М30 и Н1: пока идет горизонтальная линия точек определенного цвета – открываться (в том числе и опционы) нужно только в одном направлении.

На малых периодах, как и большинство такого типа индикаторов, дает много ложных сигналов. но на таймфрейме выше М30 дает уверенные сигналы для опционов со временем экспирации от 1 часа.

• Надежный сигнал для опциона CALL — появление синей стрелки, находящейся выше синей линии.

• Уверенный сигнал для опциона PUT – появление красной стрелки, расположенной ниже красной линии.

• Несовпадение цвета стрелок с цветом линии тоже можно использовать, но точность такого сигнала гораздо ниже.

Открывать опционы в период нестабильной волатильности (новости, открытия/закрытия, выход статистики, закрытие обычных опционов) категорически не рекомендуется — в это время практически все индикаторы работают некорректно.

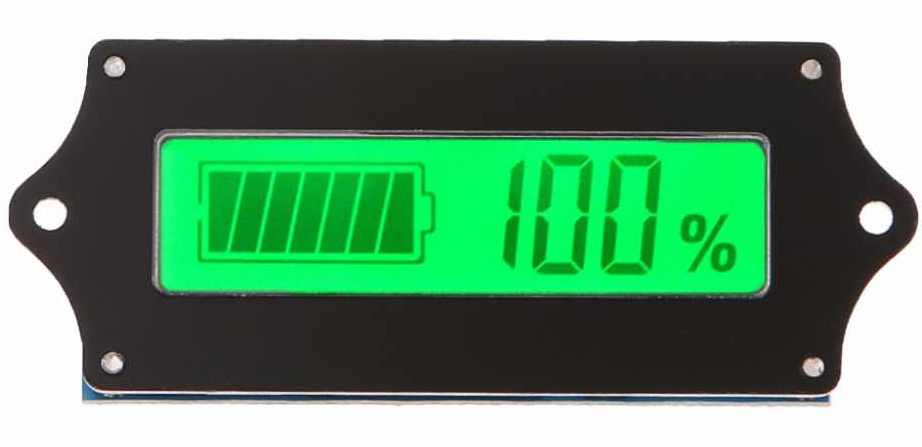

Виды индикаторов заряда автомобильного аккумулятора

Не многие автолюбители знают цифровые значения напряжения аккумуляторной батареи, достаточные для уверенного запуска двигателя автомобиля. Особенно эта проблема актуальна для новичков. Бортовые компьютеры современных автомобилей выдают потребителю большой объем необходимой информации, среди которой присутствует и напряжение холостого хода АКБ. Аналоговые вольтметры старых автомобилей имеют шкалу, дающую информацию о напряжении аккумулятора.

Поэтому возникает необходимость в наличии индикаторов, способных оценить готовность аккумуляторной батареи к запуску двигателя и сообщить о результатах водителю в виде визуального сообщения. Можно выделить следующие разновидности таких индикаторов:

• встроенный, показывающий состояние аккумуляторной батареи, расположенный непосредственно на корпусе АКБ;
• индикаторы зарядки аккумулятора, выпускаемые сторонними производителями, имеющие шкалу допустимых и запрещенных для начала запуска значений напряжения АКБ, уровень заряда, выраженный в процентах от полного его значения.

Встроенные имеют аккумуляторы средней и высокой ценовой шкалы преимущественно необслуживаемого типа. Для использования индикаторов сторонних производителей необходимо провести дополнительные работы по их установке в салоне автомобиля (на видном месте) и подключению к аккумуляторной шине автомобильной электрической проводки.

Как проверяется инструмент

Как и любой прибор с измерительными качествами наша сигнальная отвертка иногда нуждается в проверке своей работоспособности.

Рабочая индикаторная отвертка

Чтобы наш сигнальный инструмент всегда находился в готовом к измерению напряжения состоянии, обратите внимание на следующие нюансы:

корпус инструмента всегда должен оставаться целым и чистым. На нем должны отсутствовать трещины;

• перед началом работ всегда нужно убедиться в работоспособности инструмента. Проверить ее можно просто прикоснувшись к проводнику, в котором имеется напряжение;
• если батарейки сели, то нужно их заменить. Для этого аккуратно откручиваем фиксирующий колпачок и заменяем старые батарейки на новые. Главное здесь – не перепутать их полярность. Иначе отвертка не будет функционировать.

Ремонт своими руками сигнальной отверти, при обнаружении поломок, будет нерациональным – дешевле купить новый инструмент.

Индикатор напряжения – современные виды универсальных и бесконтактных приборов (90 фото)

По сравнению с другими простейшими пробниками индикаторами, контролька не просто показывает наличие электрического тока — по яркости ее свечения можно понять, нормальное ли в цепи напряжение.

Это означает, что прибор просигнализирует о наличии разницы потенциалов, величиною более 4 вольт. Это сетевые наводки через емкостную связь.

При этом обязательно нужно касаться металлической кнопочки или ободка на изолирующей ручке отвертки, чтобы цепь замкнулась через тело на землю.

Теперь разберем чуть детальнее их конструкцию. Индикатор со светодиодом и релаксационным генератором импульсов Эти генераторы импульсов работают по принципу накопления энергии на конденсаторе с малым током утечки и рабочим напряжением, превышающим напряжение пробоя порогового элемента и кратковременного сброса энергии на светодиод. Схемотехника — Схемотехника и конструирование схем Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды имеются ввиду светодиоды видимого диапазона длин волн получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения.

Индикатор скрытой проводки маг 2 схема

С его помощью можно контролировать напряжение, задав максимальные и минимальные показатели. Однако ток, при котором светодиод начинает заметно светиться, достигает уже единиц миллиампер, поэтому самые простые из таких пробников всегда имеют заземляющий крокодильчик.

Рассмотрим несколько вариантов определения. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности. Встречаются самые простые отвертки с индикатором внутри, которым выступает простая неоновая лампочка, отвертки с дополнительными элементами питания обычно это батарейки , и отвертки-пробники, которые имеют несколько полезных функций. Если вы работаете с жидкокристаллической модификацией, нужно знать, что проверяя напряжение системы с нагрузкой ниже ти вольт, нужно касаться специальной сенсорной панели. Индикатор работает при приближении его антенны к сетевому проводу В на расстояние

Имея удлиненную форму размером 12 на 60 мм, готовая сборка легко помещается в корпусе из-под толстого фломастера или маркера. Последовательно с лампочкой включается токоограничивающий резистор с номиналом — килоом. От его способности светиться на малых токах зависит правильность работы индикатора в целом.

С их помощью определяется наличие электростатических зарядов в полупроводниковом, текстильном производствах, хранилищах легковоспламеняющихся жидкостей. Полный контроль над моментами включения светодиодов дает схема, представленная ниже. Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно.
Индикатор наличия электрической нагрузки

Электричество от двух стержней

Данный способ основан совсем на другой теории и никакого отношения к магнитному или электрическому полю Земли не имеет. А теория эта – о взаимодействии гальванических пар в солевом растворе. Если взять два стержня из разных металлов, погрузить их в такой раствор (электролит), то на концах появится разница потенциалов. Ее величина зависит от многих факторов: состава, насыщенности и температуры электролита, размеров электродов, глубины погружения и так далее.

Такое получение электричества возможно и через землю. Берем 2 стержня из разных металлов, образующих так называемую гальваническую пару: алюминиевый и медный. Погружаем их в землю на глубину ориентировочно полметра, расстояние между электродами соблюдаем небольшое, хватит 20—30 см. Участок земли между ними обильно поливаем солевым раствором и спустя 5—10 мин производим измерение электронным вольтметром. Показания прибора могут быть разными, но в лучшем случае вы получите 3 В.

Примечание. Показания вольтметра зависят от влажности почвы, ее природного солесодержания, размеров стержней и глубины их погружения.

В действительности все просто, получившееся бесплатное электричество – это результат взаимодействия гальванической пары, при котором влажная земля служила электролитом, принцип похож на работу солевой батарейки. Реальный эксперимент о разнице потенциалов на электродах, забитых в землю, можно посмотреть на :

Общее устройство и принцип работы

Световыми индикаторами называют
указатели, работающие на основе источника света. Светодиодные приборы работают за
счет светового излучения из p-n-перехода при прохождении через него тока.

В быту используются переносные приборы
для индикации, в том числе мультиметры. Основное предназначение – определение
наличия/отсутствия тока и разности значений напряжения. Вольтаж зависит от типа
прибора, по конструкции индикаторы бывают одно- и двухполюсные. При первом
варианте токоведущая часть одна, при втором – две.

В магазинах продаются простые тестеры в виде авторучек и отверток. Конструкция размещается в корпусе из диэлектрика со смотровым окошком. Основные элементы: светодиод и резистор. Снизу располагается щуп, сверху металлический контакт для касания рукой.

Эти приборы позволяют:

• определить
  ноль и фазу;
• вольтаж
  на пpeдoxpaнительном оборудовании.

Однополюсные тестеры-отвертки делятся
на:

• пассивные;
• с
  дополнительными функциями;
• с
  расширенным функционалом.

Пассивный тестер используется для
определения наличия напряжения в электрооборудовании и проводке. Для контакта
используется плоская отвертка, сопротивление создает схема в ручке. Светодиод
загорается при прикосновении к детали, по которой течет ток.

Преимущества пассивной отвертки:

• простая
  конструкция;
• не
  требуется источник питания;
• не
  требуются специальные знания.

Недостатка два: тусклое свечение светодиода и необходимость во время тестирования снять перчатки.

Прибор с дополнительным функционалом
можно использовать в двух режимах: бесконтактном и контактном. Определяется
наличие напряжения, можно проверить провода, кабели, пpeдoxpaнители.
Запитывается такой тестер от батареек. Ноль и фаза определяется так же, как с
пассивной отверткой. При тестировании бесконтактным методом прибор держится, не
касаясь нижней части. К проводнику подносится верхняя часть.

Индикаторы с расширенным функционалом
цифровые. Сделать что-то подобное самостоятельно невозможно.

Медленно изменяющие цвет RGB светодиоды и их применение для диайвая

Да-да, диайвая, сильно модное нынче слово в интернете. DIY или сделано руками по-нашему. Жизнь на муське, я смотрю, даже в новый год не затихает, ну и я решил тоже поделиться своим рукоблудием. Собственно, данные светодиоды я уже упоминал в своем обзоре гирлянд, но крайне удачно (как мне кажется) их применил, так что не грех написать и отдельный обзор. Сами светодиоды, собственно, ничего сверъестественного из себя не представляют — обычные на вид узконаправленные 5мм светодиоды в прозрачном корпусе. Но внутри там на самом деле три светодиода и микросхема управления, которая плавно их переключает, таким образом изменяя цвет свечения «по всей радуге»

видео как они работают тут:

Собственно, на этом обзор светодиодов закончен

После покупки 3д принтера я начал интересоваться готовыми моделями для печати. Ну и несомненно первым же делом нашел сайт thingiverse.com. А на нем, в частности, дивный ночник «Magic Mushrooms — a lighted decoration». Ну и в преддверии нового года — решил напечатать пару штук на подарочки. Несомненно, данного обзора бы не было, если б я не допилил слегонца ту модель. Точнее, я напечатал несколько новых деталей и одну взамен использовавшейся — а именно заднюю крышку.

К сожалению, в оригинальной модели крышка сделана как-то по-дурацки и мало того что неудобно закрывается, так еще и плохо держится, более того, в неё и держатель для батареек толком не поставить. А чтобы она не болталась и не проваливалась — я напечатал пару пластиночек 5х10х1мм которые приклеил дихлорэтаном изнутри корпуса чтобы крышка не проворачивалась. Кроме того, так как светодиоды у меня узконаправленные — я напечатал для них из прозрачного пластика колпачки, которые рассеивают свет.

Данные светодиоды можно питать и от 2 и от 3 АА/ААА батареек. Я, собственно, проверил оба варианта — всё работает, но при 2В уже тяжко. Но я не думаю, что данные светильники будут так часто включаться и подолгу работать, что это станет проблемой.

При разработке крышки я ориентировался на купленные в оффлайне держатели для 3*ААА батареек, ну и пришедшие из Китая по ошибке переключатели

Мои модели выложены тут: yadi.sk/d/KLTZkkDeN5xPpw

Ну и, собственно, приступаем к изготовлению ночника. Печатаем детали:

Пластинки уже вклеены в корпус, они видны в отверстии сверху и снизу. На них лежит крышка, они не дают ей провернуться на выступах которые вставлены в пазы. Крышка получилась забавная, «удивленный мальчик» называется

Колпачки для светодиодов:

По печати: не спрашивайте у меня о настройках принтера, я еще зеленый совсем.

Ножки грибов к пеньку клеим китайскими соплями термопистолетом (о правильном пистолете с клапаном я тоже писал), может потребоваться расточить отверстия и подобрать расположение, чтобы шляпки не сильно пересекались в пространстве. Предварительно можно фиксировать паяльником.

Далее паяем провода к светодиодам. Провода брать чем тоньше и мягче — тем лучше. Соблюдаем полярность, чтобы потом не путаться. Выводы светодиодов оставляем где-то 3-5мм, на один после пайки натягиваем термоусадку.

Для соединения всех проводов в кучу внутри пенька я использовал тонкую полоску 2-стороннего стеклотекстолита. на одну сторону припаиваем плюсы, на вторую минусы диодов, потом подключаем к батарее через выключатель. Выключатель, кстати, к крышке крепится путём расплавления штырьков.

На батарейки внимания не обращайте, для тестов воткнул что-то дешманское из фикспрайса.

Ну и результат:

Как видим, светодиоды не работают (да и не обязаны) работать строго синхронно, поэтому они через какое-то время рассинхронизируются, что идет только на пользу. Приятной особенностью является тот факт, что можно не заморачиваться качеством печати большинства деталей, потому что это только придает фактуру, которая тут весьма уместна. Теоретически можно добавить сенсорный выключатель, литиевый акум и зарядку от usb, но это уже каждый сам решает.

Лично я более чем доволен результатом. Рекомендую данные светодиоды для подобных поделок, ну и 3д принтер для подобных поделок

Это понятие включает в себя ряд приборов и инструментов следующих наименований:

• так называемые индикаторы фазы или, проще говоря – индикаторные отвёртки;
• двухполюсные индикаторы напряжения;
• универсальные пробники;
• контрольные приборы (типа «Аркашка»).

Необходимо отметить также, что большинство из приведённых в перечне приборов не занимают, как правило, много места в ремонтном комплекте. Отдельные их образцы вообще переносятся прямо в карманах рабочего снаряжения, где они находятся, образно выражаясь, «всегда под рукой». Последнее утверждение особо касается таких известных приспособлений, какими являются индикаторная отвертка и самодельный контрольный прибор. Особо следует подчеркнуть то обстоятельство, что все эти приборы достаточно надёжны и просты в работе и неплохо замещают (дополняют) относительно габаритный и не всегда удобный в обращении тестер. С их помощью всегда можно разобраться с разводкой электрики в доме.

Вариант для автомобиля

Раньше в различных «контрольках» автоэлектриков в качестве индикатора применялась маломощная лампочка 12 Вольт. С ее помощью осуществлялась проверка напряжения в различных частях бортовой сети автомобиля. Сейчас в большинстве промышленных и самодельных индикаторов 12 В используются светодиоды.

Конструкция таких приборов практически ничем не отличается от первого рассмотренного индикатора. Чтобы переделать первый указатель на 12 В, нужно исключить простой диод или заменить его на двухцветный LED. Гасящий резистор при 12 В должен иметь сопротивление 680 Ом.

Так выглядит применение светодиодов в индикаторах различного назначения. Однако на основе LED можно сделать множество других устройств, которые будет отличать простота, экономия и надежность. Индикаторные и сверхъяркие светодиоды можно применить для освещения или подсветки разных объектов. Используя LED в качестве источника опорного напряжения, можно построить параметрический стабилизатор напряжения.

Общие рекомендации по выбору устройства для электропроводки

На сегодняшний день выбор заводских детекторов достаточно обширный, но некоторые люди часто «теряются» в таком многообразии приборов. Поэтому прежде чем покупать такое устройство, специалисты рекомендуют чётко определиться для чего оно необходимо — для единичного использования или для постоянной работы с электрической скрытой проводкой. Опытные мастера обычно выбирают многофункциональные устройства, которые могут распознавать скрытые металлические элементы различных характеристик.

Устройство поиска скрытой электропроводки для профессионалов марки BOSCH

Выбирая детектор необходимо обратить внимание на степень глубины его сканирования. Если устройство будет рассчитано на меньшую глубину, то во время работы можно пропустить провод, расположенный на значительно большем расстоянии от сканируемой поверхности стены. Профессиональные детекторы могут работать на большом расстоянии

Обычно для домашнего использования приобретают бытовые устройства, которые вполне годятся для стен квартир, частных домов и тонких перегородок

Профессиональные детекторы могут работать на большом расстоянии. Обычно для домашнего использования приобретают бытовые устройства, которые вполне годятся для стен квартир, частных домов и тонких перегородок.

Бюджетные варианты, которые позволяют найти только проводку, находящуюся под напряжением, намного уступают по своей эффективности дорогостоящим моделям, но они помогут спасти человека от ожогов во время работы.

Выбор индикаторной отвертки

При покупке индикаторной отвертки рекомендуется выбирать её по необходимым параметрам, исходя из того, в каких условиях она будет эксплуатироваться.

Важно знать диапазон напряжений. Для работы в однофазной сети, интервал измерений лежит в пределах 70-250 В или 100-250 В

В трехфазных цепях есть модели, которые способны производить изменения при напряжении до 400 В. Есть низковольтные модели (12-24-36 В). Габариты отвёрток бывают в двух разных вариациях: 12см и 18-19 см. Малогабаритным инструментом удобно работать в тесных пространствах, длинными, наоборот, удобно дотянуться до труднодоступных проводов или контактов.

Назначение элементов и принцип работы схемы

У многих читателей в доме установлены выключатели света со светодиодной подсветкой. Схема светодиодной подсветки выглядит следующим образом:

1. Параллельно контакту выключателя включается цепочка, состоящая из гасящего резистора, светодиода и простого кремниевого диода.
2. При разомкнутом выключателе электрический ток протекает через гасящий (токоограничивающий) резистор, включенные встречно-параллельно светодиоды и лампу накаливания.
3. Во время одной из полуволн, когда положительное напряжение приложено к аноду LED, светоизлучающий диод светится. Тем самым не только обеспечивается подсветка выключателя, но и осуществляется светодиодная индикация напряжения.

Если убрать из схемы выключатель, лампочку и провода, у нас останется цепочка, состоящая из резистора и двух диодов. Эта цепочка представляет собой простейший индикатор (указатель) переменного тока 220 В.

Остановимся подробнее на назначении элементов схемы. Выше мы указывали, что рабочий ток сигнального LED составляет около 10-15 мА. Понятно, что при непосредственном подключении светоизлучающего диода к сети 220 В через него будет протекать ток, во много раз превышающий предельно допустимое значение. Для того чтобы ограничить ток LED, последовательно с ним включают гасящий резистор. Рассчитать номинал резистора можно по формуле:

R = (U max – U led) / I led

В ней:

• U max – максимальное измеряемое напряжение;
• U led – падение напряжения на светодиоде;
• I led – рабочий ток светоизлучающего диода.

Выполнив простейший расчет, для сети 240 В мы получим номинал резистора R1 равный 15-18 кОм. Для сети 380 В нужно применить резистор, имеющий сопротивление 27 кОм.

Кремниевый диод выполняет функцию защиты от перенапряжения. Если он отсутствует, при отрицательной полуволне U на запертом светодиоде будет падать 220 В или 380 В. Большинство светоизлучающих диодов не рассчитано на такое обратное напряжение. Из-за этого может произойти пробой p-n перехода LED. При встречно-параллельном подключении кремниевого диода, во время отрицательной полуволны он будет открыт и U на светодиоде не превысит 0,7 В. LED будет надежно защищен от высокого обратного напряжения.

На основе рассмотренной схемы можно сделать индикатор напряжения 220/380 В. Достаточно дополнить радиоэлементы двумя щупами и поместить их в подходящий корпус. Для изготовления корпуса индикатора подойдет большой маркер или толстый фломастер. Можно разместить радиодетали на самодельной печатной плате или выполнить соединения навесным способом.

В маркере проделывают отверстие, в которое вставляют светодиод. На одном конце корпуса закрепляют металлический щуп. Через второй конец корпуса пропускают провод, идущий ко второму щупу или изолированному зажиму «крокодил».

Несмотря на простоту конструкции, устройство позволит проверять наличие напряжения на выходе автоматического выключателя или в розетке, найти сгоревший предохранитель в распределительном щите. Заметим, что приведенная схема индикатора применяется и в промышленных изделиях.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током

Схема индикатора фазы на светодиодах

По рисунку собирают прибор. Простой индикатор для проверки фазы состоит из 3 деталей. Его можно собрать за 5-10 минут. Приборы, которые могут приблизительно указать напряжение, содержат транзисторы и специальные светодиоды.

На 12 вольт

Схема индикатора на светодиодах для определения напряжения заряда автомобиля содержит 16 деталей.

Схема пробника на 12 вольт.

В приборе установлены три делителя напряжения: на резисторах, стабилитронах и транзисторах. Их выходы подключены к трехцветному светодиоду.

Напряжение (в вольтах) определяют по цвету его свечения:

• красный – более 14,4;
• зеленый – 12-14;
• синий – менее 11,5.

Индикатор состоит из следующих деталей:

• постоянные резисторы R1, R3, R5 и R6 – 1, 10, 10 и 47 кОм соответственно;
• потенциометры R2, R4 – 10 и 2,2 кОм;
• стабилитроны VD1, VD2 и VD3 на 10, 8,2 и 5,6 В;
• биполярные транзисторы VT- VT3 типа BC847C;
• светодиод – LED RGB.

Потенциометрами R2, R4 выставляют низший и высший пределы напряжения.

Схема работает следующим образом:

• при малом входном потенциале открывается транзистор VT3, а VT2 закрывается (горит синий цвет);
• при номинальном напряжении ток идет по деталям R5, VD3, R5 на зеленый кристалл (VT2 открыт, а VT3 закрыт);
• когда потенциал высок, включается делитель R1, VD1, R2, VT1 и зажигается красный.

На 220 вольт

Чтобы обезопасить себя от удара током, на вход индикатора нужно поставить сопротивление с большим номиналом. Общая схема индикатора такова:

• к жалу подключают один вывод резистора 100-200 кОм;
• к другому концу припаивают анод диода и катод светодиода;
• их оставшиеся ножки подсоединяют к металлической пластине.

Схема наличия тока 220 вольт.

Диод в схеме может быть типа КД521, КД503, КД522 (аналоги 1N914, 1N4148). Изготовить индикатор напряжения на светодиодах своими руками на 220 В под силу любому мастеру.
