Монтаж электрики в жилом помещении требует предельной точности и выбора проверенных материалов. Ошибка в подборе сечения или покупка дешевой подделки может привести к перегреву жил и короткому замыканию. Качественная разводка обходится в среднем от 500 до 1500 рублей за квадратный метр только по материалам, а время работ занимает от недели до месяца в зависимости от сложности проекта. Чтобы обеспечить безопасность, важно знать, какой кабель ВВГнг-LS: как выбрать качественный и не ошибиться в технических параметрах.
Разбор состава и особенностей кабеля
Аббревиатура ВВГнг-LS расшифровывается довольно просто. Первая «В» означает виниловую изоляцию жил, вторая «В» указывает на виниловую оболочку всего кабеля. Буква «Г» говорит о том, что провод голый, то есть не имеет защитного бронированного слоя. Индекс «нг» означает, что материал не поддерживает горение при групповой прокладке, а «LS» (Low Smoke) указывает на низкое выделение дыма и газа при нагреве.
Внутри находятся медные жилы, которые обеспечивают отличную проводимость тока. Такой кабель стал стандартом для жилого строительства благодаря сочетанию надежности и пожарной безопасности. Я часто рекомендую именно этот вариант, так как он прощает мелкие огрехи монтажа и служит десятилетиями без потери свойств изоляции.
Разновидности и классификация по жилам
Кабели различаются количеством медных проводников внутри одной оболочки. Для освещения обычно берут двухжильный вариант, для розеток — трехжильный (с заземлением), а для мощного оборудования или трехфазного ввода используют четырех- или пятижильные модели. Важнейшим критерием является соответствие ГОСТу. Кабель, изготовленный по ТУ (техническим условиям), часто имеет заниженное сечение жил, что опасно при высоких нагрузках.
| Маркировка | Количество жил | Основное назначение | Типичное сечение |
|---|---|---|---|
| ВВГнг-LS 2х… | 2 | Линии освещения, однополюсные нагрузки | 1.5 мм² |
| ВВГнг-LS 3х… | 3 | Розеточные группы, бытовая техника | 2.5 мм² |
| ВВГнг-LS 4х… | 4 | Трехфазные сети, силовое оборудование | 2.5 — 6 мм² |
| ВВГнг-LS 5х… | 5 | Мощные электроплиты, ввод в дом | 4 — 10 мм² |
| ВВГнг-LS 3х… (усиленный) | 3 | Кондиционеры, электрокотлы | 4 мм² |
Технические параметры и возможности
Номинальное напряжение для данной марки составляет 660 В. Температурный режим эксплуатации колеблется от -25 до +50 градусов, что позволяет прокладывать его как в отапливаемых комнатах, так и в прохладных технических помещениях. Класс горючести соответствует строгим нормам пожарной безопасности, что критично для многоквартирных домов.
Допустимая нагрузка напрямую зависит от площади поперечного сечения меди. Если поставить слишком тонкий провод на мощный чайник, изоляция начнет плавиться. Я всегда проверяю соответствие автомата в щитке и сечения кабеля, чтобы избежать аварий.
| Сечение жилы (мм²) | Допустимый ток (А) | Макс. мощность (кВт) | Рекомендуемый автомат (А) |
|---|---|---|---|
| 1.5 | 19 | 3.5 — 4.2 | 10А |
| 2.5 | 25 | 5.5 — 6.5 | 16А |
| 4 | 35 | 8.0 — 9.5 | 25А |
| 6 | 46 | 11.0 — 13.0 | 32А |
| 10 | 63 | 15.0 — 18.0 | 40А |
Сферы применения в интерьере
Этот материал идеально подходит для внутренней отделки квартир и частных домов. Его используют для прокладки в штробах стен, под стяжкой пола или за гипсокартоном. Основное разделение идет на силовые линии (розетки) и линии освещения. Для первых используют сечение 2.5 мм², для вторых — 1.5 мм².

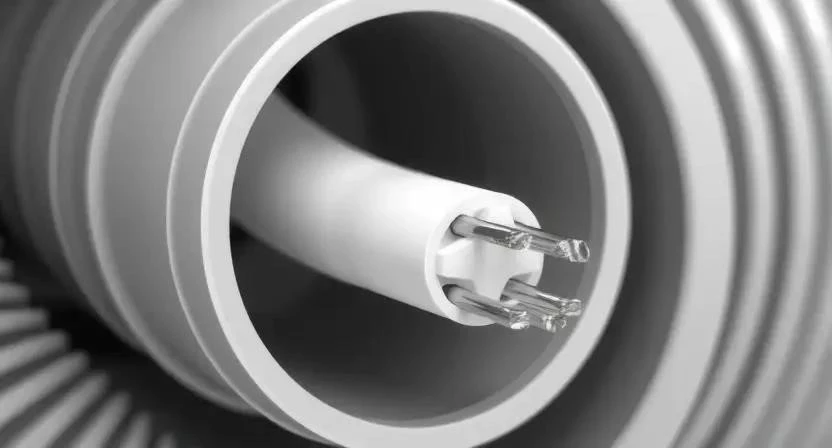

Существуют определенные ограничения: кабель нельзя подвергать сильному растяжению при монтаже. Для защиты от механических повреждений в бетонных перекрытиях или при проходе через стены обязательно применяют гофру из ПВХ или ПНД. Это не только защищает изоляцию, но и позволяет заменить провод в будущем без полного демонтажа отделки.
Особенности и технология монтажа
Работа с жестким многопроволочным кабелем требует сноровки. Главная сложность заключается в его неподатливости по сравнению с гибкими проводами. При зачистке жил важно не повредить медную сердцевину, иначе в месте надреза возникнет локальный перегрев.
Я однажды использовал дешевый китайский стриппер, который надрезал жилу. В итоге через полгода в этом месте контакт начал искрить, и пришлось переделывать всю точку. Теперь использую только профессиональный инструмент с регулировкой глубины реза.
- Разметка трасс на стенах с учетом расположения подрозетников (15 мин).
- Штробление бетона или кирпича с использованием пылесоса (2-4 часа на комнату).
- Монтаж распределительных коробок и подрозетников (1 час).
- Прокладка кабеля в гофре с фиксацией клипсами каждые 40-50 см (2 часа).
- Зачистка внешней оболочки на концах кабеля (5 мин на точку).
- Подключение жил к клеммам или скрутка с пайкой/опрессовкой (20 мин на коробку).
- Проверка целостности изоляции с помощью мультиметра (10 мин).
- Маркировка линий в электрощите для удобства обслуживания (30 мин).
Меры безопасности: Все работы проводятся при полностью отключенном питании. Обязательно используйте диэлектрические перчатки и защитные очки при штроблении. При работе с химией (герметиками) обеспечьте проветривание помещения.
Расчет длины и стоимости материалов
Чтобы не покупать лишнего и не остаться с обрубком в два метра, используйте простую формулу: (Расстояние от щитка до точки × 1.1) + 1 метр запаса на каждый подрозетник. Коэффициент 1.1 учитывает изгибы кабеля и проходы через перекрытия.
| Площадь комнаты (м²) | Примерный расход кабеля (м) | Стоимость материалов (руб) | Работа мастера (руб) | |
|---|---|---|---|---|
| 10 | 30-50 | 4 000 — 7 000 | 6 000 — 10 000 | 10 000 — 17 000 |
| 20 | 60-100 | 8 000 — 15 000 | 12 000 — 20 000 | 20 000 — 35 000 |
| 40 | 120-200 | 16 000 — 30 000 | 25 000 — 40 000 | 41 000 — 70 000 |
| 60 | 200-300 | 25 000 — 50 000 | 40 000 — 60 000 | 65 000 — 110 000 |
| 100 | 350-500 | 40 000 — 80 000 | 70 000 — 100 000 | 110 000 — 180 000 |
Самостоятельное выполнение работ позволяет сэкономить до 50% от общей сметы, но требует наличия инструмента: перфоратора, уровня, стриппера и качественного вольтметра.
Обзор производителей и брендов
На рынке представлены как премиальные заводы, так и бюджетные цеха. Премиум-сегмент отличается строгим соблюдением ГОСТа: сечение меди точно соответствует заявленному, а изоляция эластична и не трескается. Бюджетные варианты часто делают по ТУ, где экономия идет на чистоте меди и толщине ПВХ-пластиката.
Я советую обращать внимание на заводы, имеющие сертификаты соответствия. Лучше переплатить 20% за метр кабеля сейчас, чем менять всю проводку через пять лет из-за перегрева стен.
Преимущества и недостатки материала
Каждый материал имеет свои сильные и слабые стороны. ВВГнг-LS считается «золотой серединой» для жилых помещений.
- Высокая пожарная безопасность за счет индекса нг.
- Минимальное задымление при коротком замыкании (LS).
- Долгий срок службы (до 30 лет).
- Устойчивость к воздействию влаги в бетоне.
- Полное соответствие государственным стандартам ГОСТ.
- Универсальность применения в разных комнатах.
- Хорошая адгезия изоляции к медной жиле.
- Доступность в любом строительном магазине.
- Значительная жесткость, что затрудняет укладку в узких коробках.
- Высокая стоимость качественного ГОСТ-кабеля.
- Большой вес при закупке больших объемов.
- Сложность зачистки без специального инструмента.
- Не подходит для прокладки в земле без дополнительной защиты.
- Риск наткнуться на подделку с заниженным сечением.
- Громоздкость при монтаже в тонких штробах.
Сравнение с альтернативными вариантами
Часто возникает вопрос: стоит ли переплачивать за LS или взять что-то другое? Сравним ВВГнг-LS с популярными аналогами.
| Характеристика | ВВГнг-LS | ВВГ (обычный) | NYM | ПВС |
|---|---|---|---|---|
| Пожаробезопасность | Высокая (мало дыма) | Средняя | Высокая | Низкая |
| Удобство монтажа | Среднее (жесткий) | Среднее | Высокое (мягкий) | Очень высокое |
| Скрытая проводка | Идеально | Подходит | Идеально | Запрещено |
| Цена | Средняя | Низкая | Высокая | Низкая |
| Срок службы | 30 лет | 25 лет | 30 лет | 10-15 лет |
Советы по покупке и распознаванию подделок
Стоимость кабеля зависит от курса меди и бренда. Однако слишком низкая цена — первый признак подделки. Мошенники часто маркируют кабель как ГОСТ, но по факту он сделан по ТУ с сечением, например, 1.8 мм² вместо 2.5 мм².

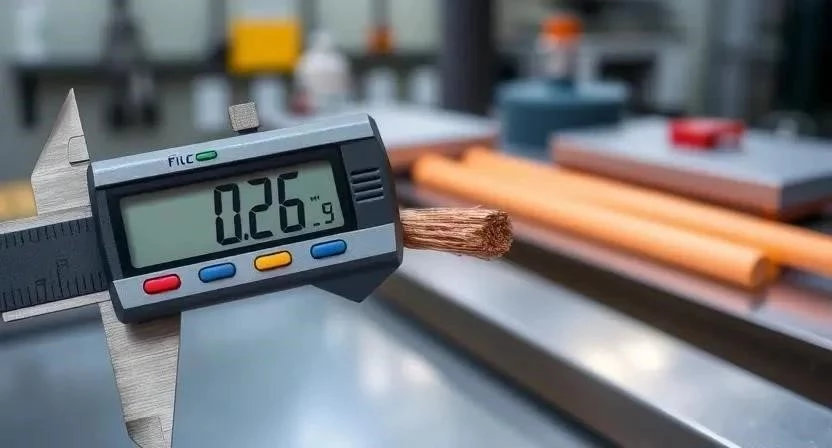

Я купил однажды кабель в сомнительном магазине, который выглядел идеально. Но когда я замерил жилу штангенциркулем, оказалось, что она на 15% тоньше нормы. В итоге такой провод не выдержал бы даже среднего электрочайника в течение часа.
При покупке проверяйте:
1. Наличие четкой маркировки на оболочке (каждые 1 метр).
2. Цвет изоляции жил (стандарт: синий — ноль, желто-зеленый — земля, остальные — фаза).
3. Отсутствие трещин на ПВХ-оболочке при изгибе.
Отзывы мастеров и пользователей
Профессиональные электрики ценят ВВГнг-LS за предсказуемость. Он не «плывет» при нагреве и надежно держит форму в штробе. Владельцы квартир отмечают, что после установки такого кабеля исчезают проблемы с «выбиванием» автоматов при одновременном включении техники.
Мой сосед решил сэкономить и проложил в стенах гибкий ПВС. Через год он заметил, что изоляция начала пахнуть жженой резиной, а напряжение в розетках проседало. Мы вместе заменили его на ВВГнг-LS, и проблема исчезла навсегда.
Часто задаваемые вопросы (FAQ)
Можно ли укладывать ВВГнг-LS прямо в стяжку пола?
Да, можно, но крайне желательно использовать гофру. Это защитит кабель от агрессивного воздействия цементного раствора и позволит заменить его без вскрытия пола.
Чем LS отличается от обычной изоляции «нг»?
Обычный «нг» не поддерживает горение, но при этом может выделять густой черный дым. LS (Low Smoke) минимизирует задымление, что дает больше времени на эвакуацию при пожаре.
Как проверить реальное сечение жилы?
Используйте цифровой штангенциркуль. Измерьте диаметр медной жилы и вычислите площадь по формуле: S = 3.14 * (d/2)². Если результат меньше заявленного на 5-10%, кабель не соответствует ГОСТу.
Нужно ли заземлять все линии в доме?
Да, для безопасности людей и техники все розеточные группы должны иметь жилу заземления (трехжильный кабель).
Можно ли соединять кабель скруткой?
Простая скрутка запрещена. Используйте клеммники Wago, пайку или опрессовку гильзами с последующей изоляцией.
Какой автомат ставить на кабель 1.5 мм²?
Оптимально — 10 Ампер. Это предотвратит перегрев провода при перегрузке.
Можно ли использовать этот кабель на улице?
Только в защитной трубе или гофре, так как ПВХ-оболочка со временем разрушается под воздействием ультрафиолета.
