Правильный подбор защиты электросети предотвращает пожары и выход бытовой техники из строя. Задача состоит в том, чтобы точно рассчитать номинал автомата под конкретную нагрузку. Ошибка в расчетах приводит к постоянным отключениям или оплавлению изоляции кабеля. Обычно расчет и замена одного модуля занимают около часа. Стоимость качественного устройства начинается от 300 рублей. Чтобы понять, как выбрать автоматический выключатель по мощности нагрузки, нужно знать суммарный ток всех приборов на линии.
Основы подбора защиты
Прежде чем идти в магазин, я всегда составляю список всех приборов. Важно понимать разницу: ватты — это мощность, а амперы — сила тока. Именно на амперы ориентируется автоматический выключатель. Если старый модуль часто выбивает или ощутимо греется, его пора менять. На расчеты уходит около 15 минут, но такая тщательность спасает от переделок и аварий.
Необходимые материалы
Для качественного монтажа понадобятся надежные комплектующие. Я рекомендую покупать всё одного бренда, чтобы защелки и клеммы идеально совпадали.
- Автоматический выключатель (номинал по расчету)
- DIN-рейка (если старая деформирована)
- Наконечники НШВИ (для многожильного провода)
- Изолента или термоусадочные трубки
- Маркировочные бирки для каждой линии
- Клеммы соединительные
- Очиститель контактов в спрее
- Запасные винты для крепления модуля
Для быстрого подбора используйте данные таблицы:
| Мощность нагрузки (Вт) | Сила тока (А) при 220В | Рекомендуемый номинал автомата | Типичный прибор | Сечение кабеля (медь) |
|---|---|---|---|---|
| 1100 | 5 | 6А | Освещение | 1.5 мм² |
| 2200 | 10 | 10А | Слаботочные приборы | 1.5 мм² |
| 3300 | 15 | 16А | Розетки в комнате | 2.5 мм² |
| 4400 | 20 | 20А | Мощный кондиционер | 2.5 мм² |
| 5500 | 25 | 25А | Электроплита | 4.0 мм² |

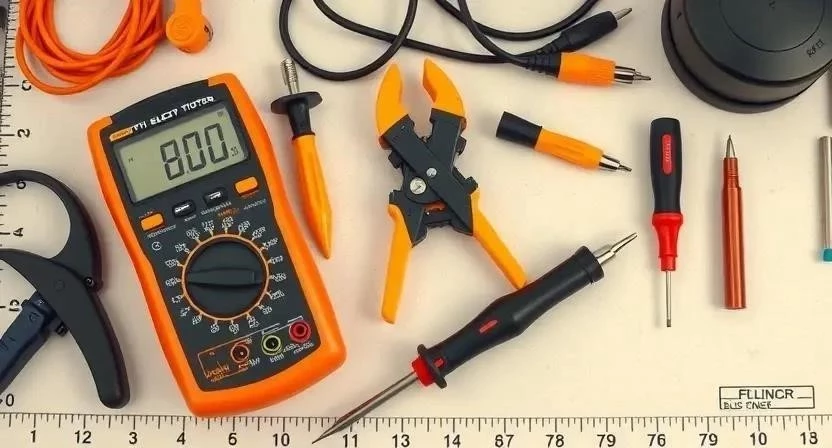

Инструменты для работы
Без специального инструмента лезть в электрощиток опасно. Я использую проверенный набор, чтобы не срывать шлицы винтов и точно определять фазу.
- Индикаторная отвертка для проверки напряжения
- Мультиметр для замера тока и вольт
- Стриппер для быстрой зачистки изоляции
- Набор шлицевых и крестовых отверток
- Пассатижи с диэлектрическими ручками
- Бокорезы для обрезки жил
- Фонарик налобный для работы в темном щитке
Однажды я решил сэкономить и взял дешевую отвертку из ближайшего хозмага. В итоге сорвал резьбу на клемме премиального автомата, и пришлось менять весь модуль. Теперь работаю только профессиональным инструментом.

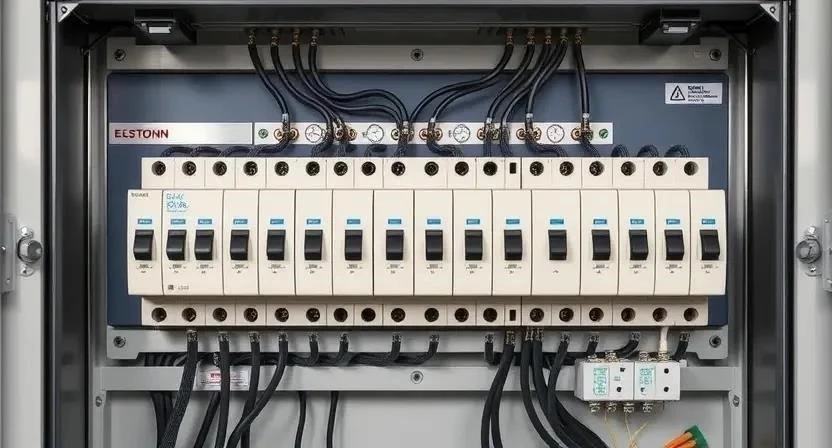

Организация рабочего пространства
Сначала организую доступ к электрощитку. Проход должен быть свободным, чтобы не работать в неудобной позе и не совершить ошибку. Самое главное — полностью отключить общее питание на вводе. Включаю яркий свет в рабочей зоне. Расчищаю пространство вокруг щитка, убирая лишний хлам и посторонние предметы.
Подготовка щитка и проводов
Внутри корпуса часто скапливается пыль, которая при высокой влажности может вызвать замыкание. Я аккуратно выметаю её мягкой кистью или пылесосом. Проверяю старые провода на предмет трещин или потемнения изоляции. Окислившиеся контакты зачищаю до металлического блеска. Проверяю, плотно ли зафиксирована DIN-рейка, чтобы модули не люфтили при включении.
Пошаговый алгоритм выбора и установки
Теперь переходим к самой сути. Я расписал процесс так, чтобы даже новичок мог справиться с задачей безопасно.
- Составление списка всех электроприборов на линии (10 мин).
- Расчет суммарной мощности в Ваттах (5 мин).
- Перевод мощности в силу тока по формуле I=P/U (5 мин).
- Выбор номинала автомата с запасом 10-20% (2 мин).
- Сопоставление номинала с сечением кабеля (5 мин).
- Выбор характеристики расцепителя B, C или D (5 мин).
- Покупка сертифицированного оборудования в проверенном магазине (1 час).
- Демонтаж старого выключателя из щитка (10 мин).
- Установка нового автомата на DIN-рейку (2 мин).
- Подключение фазного провода в клемму (5 мин).
- Проверка затяжки всех винтовых соединений (5 мин).
- Тестовое включение и проверка под нагрузкой (10 мин).
| Этап работ | Время | Особенности выполнения |
|---|---|---|
| Расчет тока | 15 мин | Учитывать пиковую нагрузку |
| Подбор сечения | 5 мин | Сверяться с ГОСТ |
| Монтаж модуля | 12 мин | Щелчок фиксатора на рейке |
| Зажим проводов | 10 мин | Затяжка с усилием, но без фанатизма |
| Тестирование | 10 мин | Проверка нагрева клемм |
Меры безопасности: Обязательно используйте перчатки и очки. Перед любым касанием проводов проверьте отсутствие напряжения мультиметром. Работайте в проветриваемом помещении. Никогда не оставляйте оголенные провода под напряжением.
Помню случай, когда решил поставить автомат на 25А на кабель сечением 1.5 мм². Провод начал греться почти сразу после включения обогревателя. Автомат не срабатывал, так как ток был в пределах его нормы, а кабель уже плавился. Всегда проверяйте соответствие сечения и номинала!
Технические нюансы монтажа
Есть детали, о которых редко пишут в простых инструкциях. В тесном электрощите автоматы греются. Если поставить их вплотную друг к другу, тепловой расцепитель сработает быстрее положенного. Влажность воздуха также влияет на работу — в сырых помещениях окислы на контактах появляются мгновенно. Я стараюсь не смешивать разные бренды в одном ряду, так как механизмы фиксации могут отличаться.
Типичные ошибки новичков
Многие совершают одни и те же промахи. Самая опасная ошибка — установка слишком мощного автомата на тонкий кабель. Провод сгорит, а защита даже не заметит перегрузки.
- Игнорирование пусковых токов (например, у компрессора холодильника).
- Покупка дешевых безымянных модулей из сомнительных магазинов.
- Слабая затяжка винтов в клеммах, что ведет к искрению.
- Ошибка в расчете суммарной мощности всех приборов на линии.
- Установка автомата без учета температуры окружающей среды.
Стоимость и экономия
По деньгам выходит по-разному. Бюджетные варианты стоят дешево, но служат меньше. Премиум-бренды дают уверенность в безопасности и точности срабатывания.
| Сегмент | Средняя цена за шт. | Срок службы | Надежность |
|---|---|---|---|
| Бюджетный | 200 — 400 руб. | 3-5 лет | Средняя |
| Средний | 500 — 900 руб. | 7-10 лет | Высокая |
| Премиум | 1200 — 2500 руб. | 15+ лет | Максимальная |
Если нанимать электрика, работа по замене одного автомата обойдется в 500-1500 рублей. Самостоятельный монтаж позволяет сэкономить эти деньги, но требует базовых знаний электробезопасности.
Обслуживание после установки
После монтажа работа не заканчивается. Раз в год я обязательно подтягиваю винты в щитке. Медь имеет свойство «течь», из-за чего контакты ослабевают. Также контролирую температуру корпуса при пиковых нагрузках. Если автомат стал горячим — значит, где-то плохой контакт или линия перегружена. Срок службы качественного модуля составляет около 10-15 лет.
Альтернативные решения
Иногда обычного выключателя недостаточно. Я часто ставлю дифференциальные автоматы, чтобы защитить человека от удара током при утечке. Модульные реле напряжения спасают дорогую технику от скачков вольтажа в сети. Плавкие предохранители давно ушли в прошлое, так как они слишком медленные и неудобные в эксплуатации.
| Номинал автомата | Сечение медного кабеля | Макс. мощность (Вт) | Применение |
|---|---|---|---|
| 6А | 1.5 мм² | 1320 | Свет |
| 10А | 1.5 мм² | 2200 | Слабая нагрузка |
| 16А | 2.5 мм² | 3520 | Стандартные розетки |
| 20А | 2.5 мм² | 4400 | Мощные приборы |
| 25А | 4.0 мм² | 5500 | Плиты, духовки |
Ответы на частые вопросы
Можно ли ставить автомат на 25А на кабель 2.5 мм²?
Нет, это опасно. Согласно нормам, для такого сечения максимум — 16А (в редких случаях 20А). Иначе кабель перегреется раньше, чем сработает защита.
Чем отличается характеристика B от C?
B срабатывает быстрее и используется для длинных линий или освещения. C — универсальный вариант для розеток и бытовой техники с умеренными пусковыми токами.
Что делать, если автомат постоянно выбивает?
Проверьте суммарную мощность приборов. Если она выше номинала — замените автомат и кабель на более мощные. Если выбивает сразу — ищите короткое замыкание.
Как выбрать бренд?
Ориентируйтесь на проверенных производителей с сертификатами ГОСТ. Избегайте слишком дешевых китайских копий.
Нужен ли отдельный автомат на кондиционер?
Да, из-за высокого пускового тока компрессора лучше выделить отдельную линию с подходящим номиналом.
Как рассчитать нагрузку для кухни?
Сложите мощность чайника, микроволновки и духовки. Обычно кухня требует 2-3 отдельные линии по 16А.
Что такое селективность защиты?
Это когда при аварии отключается только ближайший к месту замыкания автомат, а не весь дом целиком.
Один раз клиент просил меня поставить 25А на линию с кабелем 2.5 мм². Я наотрез отказался, так как это прямое нарушение техники безопасности. В итоге мы переложили провод на 4 мм², и теперь система работает стабильно и безопасно.
