Неправильный подбор номинала автомата приводит к перегреву изоляции кабеля или постоянным отключениям электричества в самый неподходящий момент. Расчет параметров защиты занимает около 30 минут, но ошибка в этом процессе может стоить владельцу полной замены проводки в доме. Чтобы понять, как выбрать номинал автомата, нужно четко соотнести мощность нагрузки с сечением провода. Грамотный подход исключает риск короткого замыкания и пожара.
Основы электробезопасности и принципы работы
Перед тем как идти в магазин, я всегда напоминаю: номинальный ток — это максимальная сила тока, которую автомат пропускает через себя без срабатывания защиты. Внутри устройства стоят два механизма. Тепловой расцепитель реагирует на перегрузку (когда включено слишком много приборов), а электромагнитный — на короткое замыкание, отсекая ток мгновенно. Все расчеты должны строго соответствовать нормам ПУЭ, иначе безопасность системы будет под вопросом.
Комплектующие для сборки щитка
Для качественного монтажа я использую только сертифицированные компоненты. Покупать их лучше в специализированных электротехнических магазинах, чтобы не наткнуться на подделку с заниженными характеристиками. Примерная стоимость базового набора для одной линии составит от 1500 до 4000 рублей в зависимости от бренда.
- Автоматические выключатели (согласно расчету);

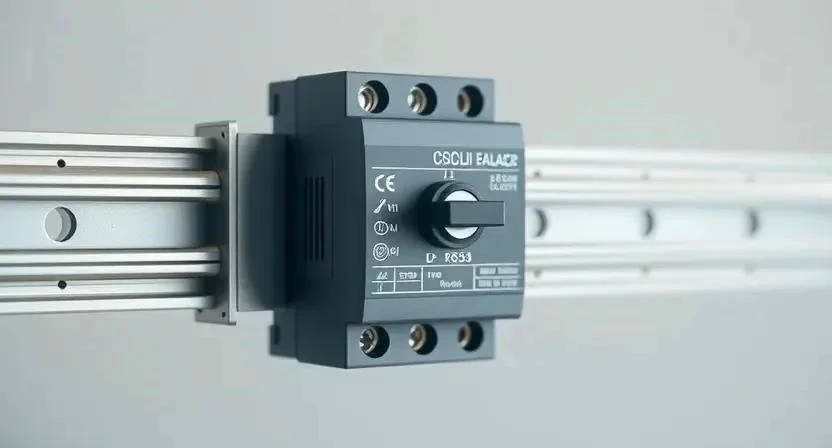

- DIN-рейка для монтажа модулей;
- Шины-гребенки для распределения фазы;
- Клеммники для надежного соединения;
- Наконечники НШВИ для многожильного провода;
- Маркировочные бирки для каждой линии;
- Кабельные стяжки (нейлоновые);
- Корпус электрощита (встраиваемый или накладной).
Ниже приведена таблица с примерными ценами на основные материалы.
| Материал | Средняя цена за ед. | Расход на 1 линию | |
|---|---|---|---|
| Автомат (средний сегмент) | 600 руб. | 1 шт. | 600 руб. |
| Шина-гребенка (отрезок) | 300 руб. | 1 шт. | 300 руб. |
| Наконечники НШВИ | 5 руб. | 2 шт. | 10 руб. |
| Маркировка | 20 руб. | 1 шт. | 20 руб. |
| Крепеж/стяжки | 10 руб. | 3 шт. | 30 руб. |
Инструментарий электрика

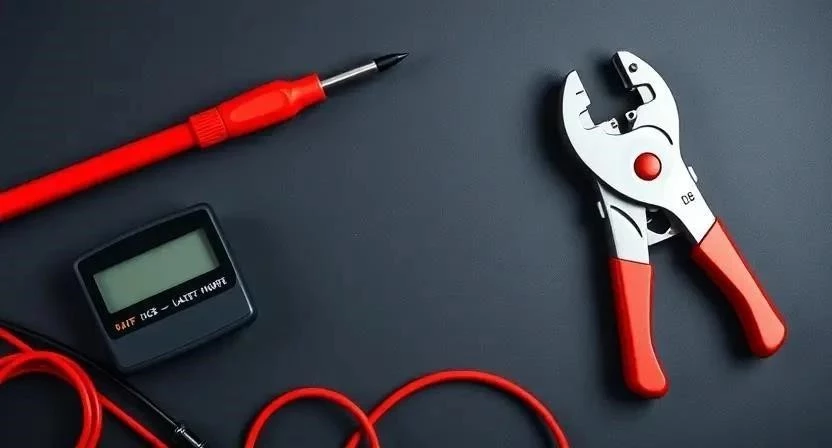

Без правильного инструмента работа превращается в мучение, а контакты получаются слабыми. Я рекомендую один раз купить качественный набор или взять профессиональный инструмент в аренду, если монтаж разовый. Главное — обеспечить точность зачистки и надежность затяжки.
- Мультиметр для проверки напряжения;
- Индикаторная отвертка (проверка фазы);
- Набор отверток (крестовая и плоская);
- Стриппер для быстрой зачистки изоляции;
- Пассатижи или кусачки;
- Кримпер для обжима наконечников;
- Уровень для ровной установки щитка.
Организация рабочего пространства
Безопасность превыше всего. Первым делом я полностью обесточиваю сеть на главном вводе. После этого обязательно проверяю отсутствие напряжения мультиметром или индикатором на всех контактах, с которыми буду работать. Рабочее место в щитовой должно быть освещено, а под ногами не должно быть лишнего мусора или влаги. Только после этого можно приступать к монтажу.
Работа с кабельными линиями
Перед установкой автоматов нужно проверить состояние всех проводов. Я внимательно осматриваю целостность изоляции, чтобы избежать случайного замыкания. Концы проводов зачищаются стриппером на 10-12 мм, чтобы оголенный металл не торчал из клеммы, но и не зажимал изоляцию. Каждую линию я маркирую согласно схеме. Самое важное — перепроверить сечение кабеля. Я однажды столкнулся с ситуацией, когда под видом 2.5 мм² продали кабель 1.5 мм², и если бы я поставил автомат на 16А, провод начал бы плавиться при полной нагрузке.
Алгоритм подбора и установки автомата
Процесс требует точности. Я действую по строгому плану, чтобы ничего не упустить.
- Составление списка всех электроприборов на линии (15 мин).
- Расчет суммарной мощности в Ваттах (10 мин).
- Перевод мощности в силу тока по формуле I = P / U (10 мин).
- Определение сечения кабеля исходя из тока (5 мин).
- Выбор номинала автомата, который защищает именно кабель, а не приборы (5 мин).
- Выбор характеристики расцепителя B, C или D в зависимости от нагрузки (5 мин).
- Монтаж автомата на DIN-рейку до щелчка (5 мин).
- Подключение питающего провода к верхнему контакту (10 мин).
- Подключение отходящей линии к нижнему контакту (10 мин).
- Протяжка всех винтовых контактов с усилием (5 мин).
- Тестовое включение и проверка под нагрузкой (15 мин).
- Маркировка автомата в щитке для удобства эксплуатации (5 мин).
Для расчета тока я использую простую таблицу соответствия мощности и ампер.
| Прибор/Линия | Мощность (Вт) | Ток (А) при 220В | Рекомендуемый автомат |
|---|---|---|---|
| Освещение (LED) | 500-1000 | 2.3 — 4.5 | 6А или 10А |
| Розетки (стандарт) | 3500 | 15.9 | 16А |
| Стиральная машина | 2500 | 11.3 | 16А |
| Электроплита/Духовка | 7000 | 31.8 | 25А — 32А |
| Кондиционер | 1500 | 6.8 | 10А — 16А |
Также важно помнить о предельном токе для конкретного сечения провода.
| Сечение кабеля (медь) | Максимальный ток (А) | Номинал автомата (макс) | Применение |
|---|---|---|---|
| 1.5 мм² | 15-19 | 10А | Освещение |
| 2.5 мм² | 21-27 | 16А | Розетки |
| 4.0 мм² | 28-37 | 25А | Мощные приборы |
| 6.0 мм² | 35-46 | 32А | Ввод в квартиру |
| 10.0 мм² | 50-70 | 50А | Магистральный ввод |
Тонкости монтажа и эксплуатации
Есть вещи, о которых молчат в инструкциях. Температура в щитке влияет на срабатывание: если щит стоит в жарком месте, автомат может выбивать раньше времени. Я всегда затягиваю винты дважды. Сначала затягиваю плотно, а через пару минут подтягиваю еще раз, потому что медь «течет» и контакт может ослабнуть. Также следите за совместимостью брендов. Если используете шины-гребенки, берите автоматы одного производителя, иначе шина может сесть неплотно, что приведет к искрению.
Типичные промахи новичков
Многие пытаются «победить» систему, когда автомат постоянно выбивает. Это самая опасная дорога. Я помню, как новичок поставил автомат на 25А на тонкий провод 1.5 мм², чтобы «чайник не выбивал». В итоге провод начал греться, изоляция поплавилась, и случился пожар в стене. Вот основные ошибки:
- Установка слишком мощного автомата на тонкий кабель (кабель сгорит раньше, чем сработает защита).
- Использование одного автомата на весь дом (одна поломка обесточит всё).
- Игнорирование пусковых токов двигателей (холодильник или насос могут выбить автомат B при старте).
- Экономия на бренде (дешевые китайские автоматы часто не срабатывают при КЗ).
- Плохая затяжка контактов (приводит к окислению и нагреву клемм).
Смета на электромонтаж
Стоимость сборки зависит от количества групп. Своими руками вы экономите только на оплате работы, но рискуете качеством. Профессиональный мастер берет за сборку щитка от 3000 до 15000 рублей в зависимости от сложности.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Разница |
|---|---|---|---|
| Комплектующие | 5000 | 5000 | 0 |
| Работа по монтажу | 0 | 7000 | 7000 |
| Расходники (наконечники и т.д.) | 500 | 500 | 0 |
| 5500 | 12500 | 7000 |
Обслуживание электрощита
Монтаж — это не конец. Я рекомендую раз в год проверять затяжку всех винтовых соединений. От перепадов температур металл расширяется и сужается, контакты ослабевают. Также полезно имитировать перегрузку или нажать кнопку «Тест» (если есть УЗО), чтобы убедиться, что механизм не заклинило. Срок службы качественных автоматов составляет около 10-15 лет, после чего их лучше заменить превентивно.
Современные решения для защиты
Если бюджет позволяет, я советую заменить обычные автоматы на дифференциальные автоматы. Они объединяют в себе защиту от перегрузки и защиту от утечки тока (защита человека от удара током). Также очень полезно поставить реле напряжения. Я предпочитаю ставить их в домах с нестабильной сетью; это спасает дорогую технику от выгорания при скачках до 300В. В плане сегментов: бюджетные серии подходят для дач, средний сегмент (ABB, Schneider) — для квартир, премиум — для сложных промышленных объектов.
Ответы на частые вопросы
Можно ли заменить автомат 16А на 25А без замены кабеля?
Категорически нельзя. Автомат защищает кабель. Если кабель рассчитан на 16А, а вы поставите 25А, провод перегреется и загорится, а автомат даже не заметит проблемы.
Почему автомат выбивает при включении чайника и стиральной машины?
Происходит перегрузка сети. Суммарная мощность приборов превышает номинал автомата. Нужно либо разнести приборы по разным линиям, либо увеличить сечение кабеля и номинал автомата (если позволяет проводка).
В чем разница между характеристиками B и C?
Тип B срабатывает быстрее и при меньших токах, подходит для освещения и длинных линий. Тип C — стандарт для розеток, он допускает кратковременные пусковые токи.
Что лучше: автомат или пробки?
Автоматы. Они быстрее срабатывают, безопаснее, их проще вернуть в рабочее состояние (рычагом, а не заменой пробки) и они имеют более точные характеристики.
Как часто нужно менять автоматические выключатели?
Раз в 10-15 лет или после серьезного короткого замыкания, так как механизм может износиться или «подгореть».
Можно ли ставить автомат на 10А на розетки?
Можно, но тогда вы не сможете включить мощный прибор (например, утюг и чайник одновременно). Для стандартных розеток нормой считается 16А.
Что делать, если автомат греется?
Срочно обесточить сеть и проверить затяжку винтов. Греется либо плохой контакт, либо автомат работает на пределе своей мощности.
Можно ли использовать алюминиевый провод с современными автоматами?
Можно, но с осторожностью. Алюминий сильнее окисляется и «плывет», поэтому контакты нужно затягивать чаще и использовать специальные пасты для контактов.
