Проводка телевизионного кабеля в квартире

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода

В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Оптимальный вариант подключения спутниковой антенны к нескольким телевизорам

Если говорить о двух, трех или четырех телевизорах, подключаемых к одной спутниковой антенне. Вариант твин и квадро конвертеров — «спутниковых головок» с несколькими выходами.

Пожалуй самый оптимальный.

С каждого конвертера выходят 2 или 4 кабеля, подсоединяются к отдельным дисекам, каждый из которых к отдельным спутниковым ресиверам и телевизорам.

В таком случае получаем независимый прием разных спутников и каналов на всех телевизорах.

Еще один очень хороший вариант для независимого подключения одной или нескольких спутниковых антенн к двум или нескольким телевизорам — использовать для этой цели . Но во многих случаях одной антенной редко обходится.

Надеюсь информация была полезна и вы с удовольствием сможете смотреть свои любимые телепередачи независимо от жены, детей или родителей в другой комнате или на кухне.

В одной из предыдущих статей мы рассказывали, как установить и настроить антенну цифрового эфирного телевидения . Но следует учесть то, что во многих домах сегодня уже по несколько телевизоров, например, в гостиной и в спальне или на кухне. В случае использования кабельного телевидения или платного спутникового, провайдеры будут требовать дополнительную плату для второго телевизора. При использовании цифровой антенны Т2 эта возможность доступна совершенно бесплатно. Вам нужно лишь правильно разделить сигнал на несколько устройств.

Каким образом это правильнее всего сделать? Что понадобится дополнительно приобрести? Ответы на эти вопросы и даже немного больше мы предоставим в сегодняшнем материале.

Первым делом давайте посмотрим, что вам дополнительно нужно будет подготовить для разделения сигнала и разводки кабелей по квартире.

Последовательность действий при прокладке кабеля

Проведенный телевизионный кабель без применения соединений, считается идеальным вариантом, но на практике осуществить такое не всегда возможно. Иногда возникает необходимость в подключении сплиттеров, чтобы произвести разводку или удлинение кабеля. Качество сигнала в таком случае будет теряться с каждым соединением. Поэтому для получения хорошего изображения на телевизоре стоит задуматься о выполнении правил проведения телекабеля:

  1. Производя разводку через кабель-канал в группе с другими проводами, необходимо помнить, что слаботочные провода (к таким относятся ТВ, телефонный, интернет кабели) желательно проводить вместе. Электропроводка проводится в отдельных кабель-каналах.
  2. Разводка осуществляется цельным проводом.
  3. Не допускается пересечение силовых линий с телевизионным кабелем. Если же электропровод обойти не удается, то провод для телевизора прокладывается, соблюдая прямой угол.
  4. При проведении монтажа используются сплиттеры, которые обеспечивают прием качественного сигнала. Делая скрутки, экранирование будет нарушено, а значит, хорошего приема телевизионных каналов не получится.
  5. Осуществляя проводку нельзя создавать петли.
  6. Для прокладывания линии ТВ-кабеля, используются специальные марки, к примеру, РК75 или SAT602. Для цифрового телевизионного сигнала применяется провод, предназначенный для этих целей.


ТВ розетка поможет в проведении камеля от антенны до телевизора

  1. Делая соединения, не стоит сильно оголять провод. Зачистка концов проводится на такой промежуток, чтобы хватало для подключения.
  2. В случае необходимости прокладки телекабеля вместе с электропроводкой, стоит позаботиться о правильном диаметре, он составляет расстояние в один миллиметр. Также, кабель должен иметь двойную экранированную защиту, которая располагается под и над оплеткой.

Порядок действий при подключении выглядит следующим образом:

  1. Проверьте заземление телевизионной антенны. Специальные контуры располагаются на крышах домов. Если подключение отсутствует, то необходимо заземлить самому.
  2. Необходимо найти щиток с телевизионными кабелями. Как правило, он располагается на верхнем этаже. В нем можно обнаружить подсоединения с наклеенными цифрами. Они означают к какой квартире принадлежит тот или иной кабель.
  3. От щитка проводятся кабельные каналы к необходимой лестничной площадке.
  4. Возле входных дверей дрелью просверливается отверстие, диаметром чуть больше заводимого в квартиру кабеля.
  5. В жилом помещении провод крепится при помощи настенных крепежей.
  6. После, проводка проводится по стене и к телевизору. При необходимости кабель можно спрятать в специальные защитные конструкции.

Как самостоятельно проложить телевизионный кабель в квартире

Качественно проложенный телевизионный кабель является основной гарантией хорошего изображения. Большинство людей считают, что эта работа несложная и не требует особых умений и знаний, но это мнение ошибочно.

Перед тем, как приступить к проводке, необходимо определиться с местом монтирования распределительного щитка.

В зависимости от того, какой источник подает сигнал на телевизор, будет варьироваться схема проводки. Сигнал может быть спутниковый или от кабельного телевидения.

Существует несколько способов прокладывания телевизионного кабеля. Наиболее оптимальный – это когда он проведен от одной точки и до самого телевизора или же розетки. Благодаря такому варианту подключения качество изображения будет довольно хорошим и без помех. Но экономичным такой способ проводки назвать нельзя, так как идет большая затрата материала.

Следующий способ позволит сэкономить, но и качество подаваемого сигнала будет значительно хуже. Он заключается в том, что подключение сплиттеров будет происходить последовательно один за другим от определенной точки. Большим минусом такого варианта является то, что при поломке одной из розеток перестанут работать и все остальные.

Также на качество подаваемого сигнала может влиять длина проложенного кабеля и количество разветвлений. Их должно быть минимум. Перед самой проводкой следует проверить провод на наличие каких-либо повреждений.

Следуя пошаговой инструкции, провести телевизионный кабель в квартиру самостоятельно не составит особого труда.

Шаг 1. На верхнем этаже дома нужно найти щит, от которого будут проходить множество различных проводов. Они все должны быть помечены принадлежностью к определенной квартире.

Шаг 2. После того, как необходимый кабель найден, его необходимо протянуть до нужного этажа.

Шаг 3. Просверлить возле двери небольшое отверстие, через которое можно было бы протянуть его в квартиру.

Шаг 4. В помещении кабель следует прикрепить возле входной двери с помощью специальных настенных креплений.

Шаг 5. От двери проводку нужно протянуть к телевизору, это можно сделать незаметно, скрыв ее с помощью специальных конструкций.

Как спрятать ТВ-провод в квартире

Впрочем, купить сплиттер недостаточно. Для начала необходимо составить схему, при использовании которых будет реализовано наименьшее количество разветвлений и розеток. Чем их больше, тем сильнее затухание сигнала. При составлении плана нужно руководствоваться несколькими правилами:

  • расстояние от кабеля до электропроводки должно быть более 10 см;
  • нельзя оставлять незащищенным провод там, где он может быть поврежден;
  • если длина кабеля составит более 30-40 м, может потребоваться усилитель сигнала;
  • чем меньше сгибов, тем ниже вероятность излома кабеля;
  • провода должны быть надежно скрыты от детей и домашних животных;
  • телевизионный кабель относится к слаботочным, если прокладывать его вместе с другими проводами, то стоит также выбирать слаботочку.

Также придется задуматься над тем, какой способ спрятать кабель больше всего подходит в конкретной ситуации.

Самый популярный вариант — использование плинтусов с кабель-каналом. Способ очень простой и не требует практически никаких дополнительных навыков. Однако при этом придется отдельно позаботиться о порогах. Очевидный минус: в некоторых случаях кабель-канал может выглядеть чужеродным элементом дизайна.

В том случае, если в квартире идет или планируется ремонт, кабель стоит спрятать в штробы. Такое решение позволит избежать каких-то проблем с декорированием, да и от детей и животных провода можно спрятать надежно. А выход кабеля реализовать в виде розетки. Главный недостаток такого подхода — «капитальность». В том случае, если захочется телевизор переставить розетку тоже придется переносить.

Вариант решения данной проблемы достаточно прост — штробы можно прокладывать не по всей стене, а от розетки до плинтуса. Тогда объем повреждений, если кабель нужно будет перенести, окажется минимальным.

Кстати, отверстия можно делать не в стене, а в полу. Тогда под полами каналы будут незаметны при переносе кабеля. Впрочем, здесь все зависит от того, какое напольное покрытие в квартире использовали.

Еще один способ спрятать телевизионный провод: задуматься о декорировании. Можно выбрать дизайн помещения, при котором кабель станет частью стиля. А можно использовать различные держатели и наклейки, которые позволят оригинально обыграть совсем не скрытый от взглядов коаксиал.

Правда, у такого способа есть минус — доступность коммуникаций для животных. И если вы решите завести щенка, вполне можете столкнуться с необходимостью менять перекушенный телевизионный кабель.

Прайс на прокладку антенного кабеля

Наименование работ Стоимость, руб.**
Прокладка антенного кабеля:
Мелкие работы (отдельный заказ) – штекер, установка розетки или делителя (открытого/внутреннего), щиток. 1000
Дополнительная прокладка антенного кабеля от делителя или от щитка к ТВ до 20 погонных метров вдоль плинтуса с установкой, если нужно: штекеров, делителя, подключением к щитку. 1200
Дополнительная прокладка антенного кабеля материалом заказчика от делителя или от щитка к ТВ до 20 погонных метров вдоль плинтуса, с установкой, если нужно: штекеров, делителя, подключением к щитку. 1500
Дополнительная прокладка антенного кабеля от делителя или от щитка к ТВ свыше 20 погонных метров вдоль плинтуса с установкой, если нужно: штекеров, делителя, подключение к щитку. 50руб.за 1п.м.
Дополнительно прокладка антенного кабеля материалом заказчика от делителя или от щитка к ТВ свыше 20 погонных метров вдоль плинтуса с установкой, если нужно: штекеров, делителя, подключением к щитку. 60руб.за 1п.м.
Бурение сквозных отверстий диаметром от 6 до 10мм и глубиной от 100мм до 500мм от 100 до 400
Настройка телевизоров без ремонта антенн (выставление и поиск программ по желанию заказчика) 800-1500
Укрепить телевизор или плазменную панель на стене в зависимости от диагонали экрана от 1500 до 3000

Наши цены доступны

Главная цель АЛЛОМАСТЕР – предоставление качественных услуг по монтажу телевизионного антенного кабеля за максимально доступную цену. Именно поэтому наши услуги по упрокладке телекабеля находятся на высоком профессиональном уровне, а цены ниже средних по Санкт-Петербургу.

Что надо знать

Чтобы сделать заказ на прокладку или ремонт телевизионного антенного кабеля надо обеспечить доступ мастера к щитку на лестничной площадке, иметь ключ от щитка, необходимо также знать примерный метраж (протяженность) телевизионного антенного кабеля, а также необходимо освободить место у плинтуса или место вдоль стен для проведения работ мастером.

Как мы работаем

Работаем ежедневно без выходных и праздников с 9:00 до 21:00.

Мы устанавливаем только оригинальные запчасти.

Даем гарантию до 1 года на проведенные работы и замененные запчасти.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

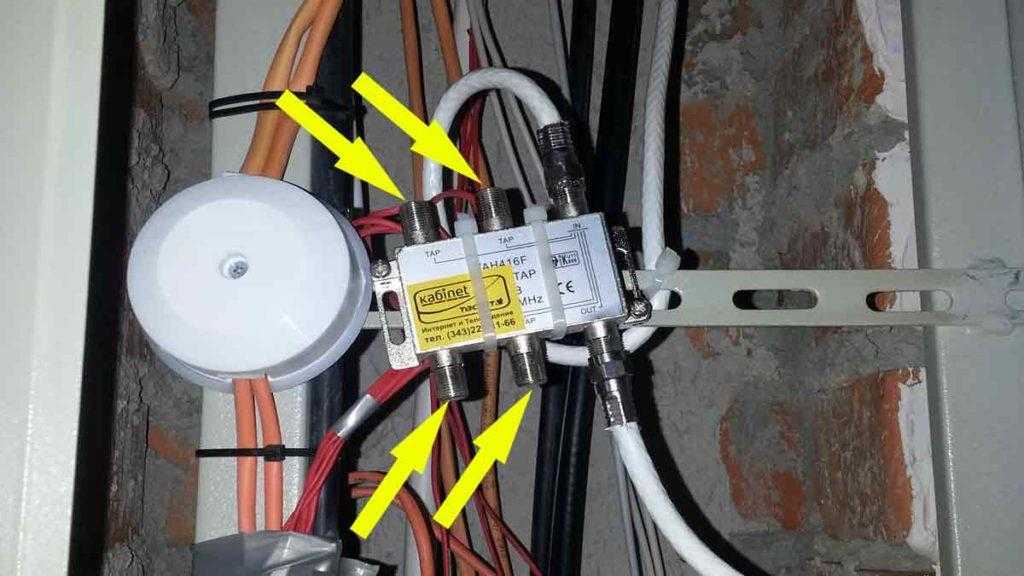

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Что такое кабель витая пара?

Отличное изобретение человечества, электрический кабель для слаботочной сети, под названием витая пара (twisted- pair — TP). ГОСТ Р 54429-2011.

В названии этого кабеля заключена вся его суть. Во-первых, он слаботочный, означает, что кабель используется в сетях напряжением не более 24 В. Это линии связи и управления. К ним относятся телефония, Интернет, домофон, сигнализации и т.д.

Во-вторых, витая пара означает, что при производстве этого кабеля его жилы попарно скручены между собой. Самый простой кабель витая пара состоит из одной пары жил (маркируется 1 PR). Далее 2 пары (2PR), 4 пары, далее 6, 8, 10, 12, …, 24, 25, 50 пар.

Когда нужно менять алюминиевую проводку — до капитального ремонта или после?

Здравствуйте, уважаемые посетители Elektrika56!

Началась эта история пол-года назад.

Один знакомый знакомого нашего друга купил двухкомнатную квартиру на вторичном рынке. Не новую то есть квартиру.

Естественно начал делать капитальный ремонт.

Когда встал вопрос менять ли электропроводку, знакомый знакомого нашего друга решил посоветоваться  с знающим человеком.

С мастером-отделочником.

А тот ему и говорит: «Смотри какие у тебя хорошие, надежные алюминиевые провода! Они безусловно прослужат тебе еще …дцать лет, а то и больше! Я думаю не стоит их менять.

Тем более, что замена электропроводки — это дорогое удовольствие. А розетки — выключатели я тебе и сам поставлю.»

Знакомый знакомого нашего друга решил, мастер-отделочник человек опытный, плохого не посоветует.

Взял, да и оставил алюминиевую электропроводку. И начал делать ремонт…

Когда кухня уже была готова, а в зале осталось наклеить обои маме жены счастливого владельца двухкомнатной квартиры приснился сон, в котором с электропроводкой случается какая то беда.

Вроде бы как, розетка стиральной машинки кого-то из домочадцев током бьет.

Задумался парень как же быть?

Решил проложить новую линию от щитка до стиральной машинки. Чтобы избежать беды.

Так в этой квартире появились мы.

Походили, посмотрели.

Рассказали хозяину квартиры, что в общем-то неправильно он поступил, когда старую проводку оставил. Объяснили, что изоляция провода со временем теряет свои свойства и рассыхается.

Что раньше, квартирная электропроводка не рассчитывалась на большое количество мощных потребителей.

Но ремонт на кухне уже закончен!

Плитка выложена, обои наклеены, кухонный гарнитур висит на своем месте.

Да и в зале стены прошпаклеваны, конструкции из гипсокартона собраны.

«Оставляяем как есть», решил хозяин квартиры.

«Только для стиралки давайте линию проведем».

«И в комнату, где ремонт еще не начинался, тоже линию заведем».

Настаивать мы не стали.

Выполнили пожелания заказчика уехали.

Прошло пол-года.

На днях звонок.

Давайте ребята сделаем замену электропроводки в дальней комнате. И еще пара вопросов по электрике.

Приехали, посмотрели, немножко расстроились.

Что получил заказчик,  помимо старого провода с рассохшейся изоляцией, когда решил оставить старую электропроводку.

Расположение электропроводки в стенах в произвольном порядке:

Желтая линия — примерное расположение провода в стене.

Естественно, что повреждается такая проводка на раз два. Сложно угадать, где же эти самые провода под слоем штукатурки.

.

Этот провод был поврежден в спальне, во время ремонта, это не так страшно. А повреждение провода в зале или на кухне выльется в небольшой повторный капитальный ремонт участка стены.

#При монтаже новой электропроводки провод от розетки или выключателя поднимается строго вверх. Шансы повредить провод при общестроительных работах или навеске полочек минимальны#

Расположение распределительных коробок в не совсем обычных местах.

Например в полу:

.

.

Или в потолке.

.

.

Или вместо выключателя.

#При монтаже новой электропроводки распредкоробки располагаются над розеткой или выключетелем, найти их при необходимости — несложно#

Плюс провода без цветной маркировки фаза-ноль-земля.

Плюс напряжение на каждом из трех приходящих проводов.

.

.

.

Старая электропроводка в потолке — на люстры.

.

В распределительном  щитке часть электропроводки алюминиевая, часть медная, с новыми автоматами.

Что случиться раньше: начнет греться провод или отключиться защитный автомат завышенного номинала — непонятно.

.

#При монтаже новой электропроводки номинал защитного автомата подбирается под сечение провода. Автомат должен отключиться до того,как провод начнет нагреваться#

Освещение в кладовке — выключатель держится на честном слове.

.

Вот такая вот грустная история.

На этом и закончим, потому-что нет слов.

Как установить розетку самостоятельно?

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Необходимость в соединении

  • Разрыв или частичное повреждение. Телекабель можно полностью заменить, но более легким способом возобновления работы телевидения является соединение оборванного участка. Если полного разрыва нет, а повредился только внешний изолирующий слой с экраном, можно также провести ремонт. Поврежденный кусок провода удаляется, а два конца между собой соединяются одним из описанных ниже способов.
  • Удлинение «трассы». Есть ситуации, когда необходимо удлинить коаксиальный ТВ-кабель. Например, сменилось месторасположение телевизора в комнате. А ранее провод прокладывался впритык, без запаса. Тогда можно добавить к уже существующему кабелю еще один, соединив через переходник или специальный удлинитель.
  • Подключение нового телевизора к существующей антенне. Покупать новый эфирный приемник нецелесообразно. Это и потраченные деньги, и необходимость делать установку антенны. Далее нужно прокладывать полноценный кабель ко второму ТВ. Проще подключиться к основной антенне, соединившись с заведенным проводом в квартиру.

Прокладка ТВ-кабеля по квартире: техническая часть

Нужно понимать, что коаксиальный кабель не удастся развести по квартире, используя подручные способы. Скрутка и синяя изолента — не то решение, которое может решить вопрос. Последствия такого выбора окажутся достаточно печальными — сразу на всех устройствах качество сигнала значительно упадет и появятся помехи.

Единственный способ обеспечить качественное подключение антенного кабеля сразу к нескольким устройствам — использование разветвителя (антенного сплиттера). Цены на них начинаются от 150 рублей и это, согласитесь, недорогая плата за решение проблем. Например, направленный сплиттер DEXP SA3D с тремя направлениями (возможностью развести сигнал сразу между тремя устройствами) стоит всего 190 рублей.

При выборе разветвителя не гонитесь за количеством устройств, на которые от него можно провести кабель. Выбирайте ровно то количество каналов, которое требуется конкретно в данный момент. Это не настолько дорогая вещь, чтобы не позволить себе ее заменить при покупке нового приемника. Между тем сам пассивный разветвитель гасит сигнал, и, значит, большее число каналов приведет к ухудшению картинки.

Мы осуществляем проводку антенного кабеля от щитка!

ОТКРЫТЫЙ СПОСОБ:Если требуется проводка антенного кабеля открытым способом, то мастер осматривает квартиру до начала работы попроводка антенного кабеля, рассказывает клиенту где и как будет идти кабель, как правило проводка антенного кабеляпроходит поверх плинтуса, кабель к плинтусу мастер антеннщик крепит с помощью специализированного телевизионного степлера, специальными скобами, это гарантирует то, что проводка антенного кабеля надежна прикреплена, об кабель ни кто не споткнется, дети его не оторвут да и домашним животным будет трудно его перегрызть. ЗАКРЫТЫЙ СПОСОБ:Если требуется проводка тв кабеля то при закрытом способе клиент может выбрать два варианта монтажа, проводка тв кабеля это укладка кабеля под плинтус либо во внутрь плинтуса, либо купив кабель канал, под дизайн и интерьер квартиры. Закрытый способ хорош тем, что при проводка тв кабеля кабеля не видно, его ни кто не сможет повредить, перекусить, оторвать и т.д. Закрытый способ применяют в момент окончания ремонта, в тех случаях когда проводка тв кабеля при открытом способе портит дизайн или интерьер квартиры! Закрытый способ с использование кабель канала, это немного дешевле вариант, но тоже локаничный, аккуратный и качественный.

Как выбрать кабель для разводки телевидения в доме?

Итак, наша задача — разобраться в многообразии коаксиальных кабелей. Не будем вдаваться в подробности, изучая отдельно структуру. Перейдем сразу к значимым критериям, на которые нужно ориентироваться.

1. Сопротивление

Не стоит приобретать кабель, сопротивление которого менее 75 Ом. Иначе с передачей цифрового сигнала могут возникнуть проблемы.

2. Внешняя оболочка

Провода отличаются цветом: черные или белые. Еще недавно мастера утверждали, что для прокладки на улице можно использовать только кабель с черной оболочкой. На самом же деле цвет определяет используемое вещество — полиэтилен или поливинилхлорид.

Выбирая оболочку, нужно учитывать ее толщину: чем толще, тем безопаснее. Однако слишком толстая оболочка делает провод негибким.

3. Центральная жила

Есть два варианта исполнения: медь или иные сплавы металлов. Несмотря на популярность меди, отсутствуют какие-либо реальные подтверждения того, что она лучше передает сигнал

Поэтому при выборе провода стоит обратить внимание в первую очередь на толщину жилы. И здесь все просто: чем толще, тем лучше (тем слабее будет затухать сигнал). 4

Толщина кабеля

4. Толщина кабеля

Несмотря на то, что выше мы уже написали о жиле и оболочке, общая толщина кабеля тоже вызывает вопросы. В том случае, если планируется спрятать коммуникации в кабель-канал, нужно учитывать этот момент. Как показывает практика, использовать провод с сечением менее 3,5 мм не имеет смысла — ни плотной оболочки, ни качественного сердечника в нем не будет. Кстати, чем больше длина разводки, тем толще должен быть кабель.

5. Фирма-производитель

Пожалуй, этот критерий стоит рассматривать исключительно в ситуации, когда приходится выбирать из нескольких вариантов со схожими характеристиками. Тогда предпочтение нужно отдать более именитым производителям: Belden, Cavel, Mediaflex.

Как самостоятельно проложить телевизионный кабель в квартире

Для прокладки кабеля для телевизора в квартире можно воспользоваться услугами профессионалов, однако справиться с процессом допустимо и самостоятельно. Главное в этом деле — стараться устанавливать как можно меньше соединительных элементов, сохранить провод целым, все крепления осуществлять надежно.

Прокладка телевизионного кабеля может быть трех видов:

  • проходная, в которой сигнал передается последовательно от одной розетки к другой;
  • «звезда» — в квартиру заводится основной проводник, и в выбранной точке от него делается разветвление по всем помещениям;
  • смешанная сеть, которая включает оба типа.

В самом начале осуществляется прокладка кабеля от коллективной антенны или магистрали кабельного телевидения, которые находятся в подъезде и на каждом этаже (часто разветвитель прячут в специальный шкафчик). При монтаже точки доступа предусматривается один вход, разъем для перехода на следующий этаж и соответствующее количеству квартир число выходов. Если в квартире индивидуальная антенна, провод подключают к ней через штекер.

После того как шнур извне проложен, проложить следует магистрали, спроектированные по всем помещениям. При этом может понадобится удлинение сети, которое реализуется следующим образом:

  • через переходник в виде бочонка с двумя выходами, куда вкручивают F-образные штекеры;
  • с помощью кабельного удлинителя, который с одной стороны оснащен гнездом для подключения проводника, а с другой — резьбой для вкручивания штекера от приемника или розетки;
  • методом скрутки, который является самым дешевым и простым, но ненадежным, т. к. слишком велик риск образования контакта центральной жилы с экранированным слоем, разрыва при малейшей деформации и потере сигнала.

Разводка телевизионного кабеля начинается и заканчивается установкой F-штекера. Эта деталь полностью отвечает всем требованиям. Изделие выпускается в прямом и угловом исполнении и подходит для всех типов сигнала. Для установки необходимо выполнить следующие действия:

  • кабель отрезать так, чтобы торец получился плоским и перпендикулярным;
  • обнажить центральную жилу путем оттягивания оболочки и обрезания металлической оплетки, исключить возможность соприкосновения сердцевины с экраном;
  • на оголенный элемент надеть и накрутить штекер так, чтобы стрежень показался с обратной стороны не более чем на 1 мм, а корпус шнура плотно вошел в гильзу коннектора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
