Линейные светодиодные светильники: виды, особенности, характеристики, достоинства

Особенности подключения ламп для линейных светильников

Как я уже отмечал выше, кроме линейных светильников, промышленность выпускает и светодиодные линейные лампы. Выглядят они так же, как и люминесцентные трубки, только внутри колбы не инертный газ со ртутью, а светодиоды. Обозначаются приборы маркировкой Т8.

Они могут иметь различные мощность, длину, угол рассеивания, цветовую температуру. Неизменным остается лишь стандартный цоколь G13 и нормированная (хотя и различная) длина. Сделано так для того, чтобы при необходимости их можно было установить в стандартный светильник, использующий люминесцентные трубки Т8.

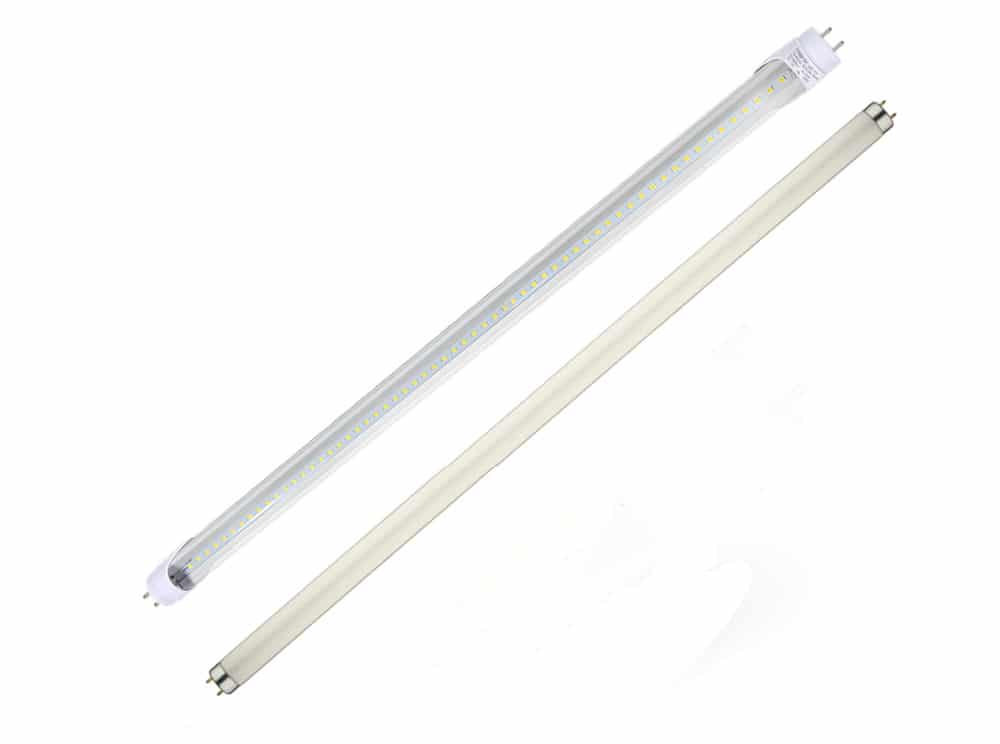

Светодиодная (сверху) и люминесцентная линейные лампы имеют один типоразмер и одинаковые цоколи

Выпускаются такие лампы в нескольких исполнениях:

  • со встроенным блоком питания;
  • без блока питания.

Первые можно включать в обычную осветительную сеть 220 В, для вторых необходимо докупить соответствующий блок питания (БП).

Лампы без БП могут быть рассчитаны на различное питающее напряжение и род тока (постоянный/переменный), поэтому при покупке данной модели осветителя обязательно выясни этот момент. В противном случае ты можешь купить не тот БП и вывести оборудование из строя.

В плане универсальности наибольший интерес представляют линейные светодиодные лампы со встроенным сетевым блоком питания. Подключать их, как я уже говорил, можно в сеть 220 В напрямую. Схема включения будет выглядеть так:

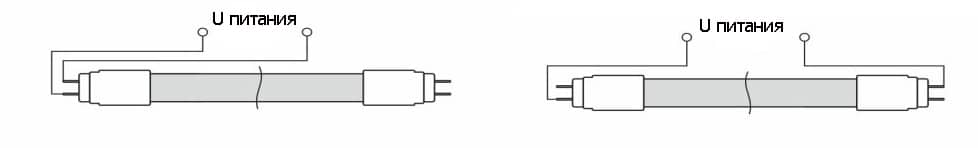

Схема включения светодиодной лампы Т8

По схеме, изображенной слева, обычно включаются лампы без встроенного блока питания, но некоторые производители светодиодных ламп могут выпускать приборы такого подключения с БП и рассчитанные на 220 В.

Замена люминесцентной лампы на светодиодную

Для такой замены в конструкции самого светильника ничего переделывать не нужно. Единственное, схему внутренней проводки придется немного изменить – ведь ЛДС включается через балластный дроссель и стартер, которые светодиодному источнику не нужны. Ниже я привожу исходную схему лампы (слева) и уже переделанную под светодиодный источник света со встроенным БП.

Схема замены ЛДС на светодиодную со встроенным БП

Если же в твоем распоряжении оказалась лампа без драйвера, то его придется докупить, а схему включения несколько изменить.

Включение лампы с внешним сетевым БП

Вот мы и выяснили, что такое линейные светодиодные светильники, какими они бывают и что при помощи их можно сделать. А если ты решишь использовать в освещении линейные светодиодные лампы, то после прочтения этой статьи сможешь без посторонней помощи их включить.

Какова экономия светодиодного освещения

Светодиодные источники света – действительно экономичные осветительные приборы. Следует лишь внимательно относиться к качеству покупаемых ламп и не гнаться за недорогими моделями, которые, вероятно, быстро выйдут из строя.

В целях максимальной экономии для освещения квартир и домов светодиодами экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Также стоит заменять только источники света, которые работают максимальное количество часов. Светильник в кладовке, который включается раз в неделю на полчаса, вполне может остаться оснащенным лампой накаливания.

При применении этих правил светодиодное освещение оправдает себя, но не в первый месяц работы. Срок окупаемости led-ламп составляет 1-2 года. Рассчитывается окупаемость по следующему алгоритму.

Допустим, надо заменить все лампы на led. Примем число ламп за n=10 штук. Сравнительная мощность при равном световом потоке указана в таблице.

Допустим, мы заменяем лампы накаливания мощностью 75 Вт. Заменим на аналогичные светодиодные или люминесцентные. Стоимость замены составит:

Характеристика Накаливания Светодиодная Osram Люминесцентная Osram
Цена, руб 15 200 150
Общая стоимость замены, руб 150 2000 1500
Мощность,(P), Вт 75 14 20
Срок службы, час 1000 15000 8000

Примем, что за год электричество горит 5000 часов. Цена одного кВт электричества – 5 руб/кВт. Тогда:

  Накаливания Светодиодная Люминесцентная
Суммарная потребляемая мощность, (n×P/1000), кВт 0,75 0,14 0,2
Суммарное годовое потребление электроэнергии, кВт*ч 3750 700 1000
Годовые затраты на электроэнергию, тыс.руб. 18750 3500 5000
Затраты на покупку светильников, руб. 150 2000 1500
Затраты на обслуживание, тыс. руб. 750 рублей (5 раз в год заменять лампы: каждую 1000 часов) 2000 рублей каждые 15000 часов (замена ламп примерно каждые 3 года). 1500 руб. каждые 8000 часов (замена ламп примерно через 1,5 года.)
Суммарные затраты за 1 год, тыс.руб. 19,65 5,5 6,5
Суммарные затраты за 3 года, тыс.рублей 58,95 18,5 22,5

Таким образом, капитальные затраты на покупку новых ламп выше у светодиодных моделей. Но уже за первый год эксплуатации за счет экономии электроэнергии светодиодное освещение выигрывает и у ламп накаливания, и у люминесцентных. А за три года – срок службы led-ламп – суммарные затраты на светодиодное освещение самые минимальные.

В таблице не учитаны затраты на утилизацию (если таковые будут) люминесцентных ламп при их замене каждые 1,5 года. Также не учитывается падение яркости led с течением времени, из-за чего заменять панели придется чаще, чем каждые 9 года. Однако, и лампы для расчета брались не с максимальным заложенным сроком службы.

Советы по выбору ламп

Светодиодные источники света отличаются от аналогов тем, что их качество излучения зависит от типа кристаллов, используемых в конструкции. Плохое качество излучателей приведет к существенному сокращению срока службы.

Определить, действительно ли источник света достоин выбора пользователя, можно, обратив свое внимание на марку изделия. Обычно точечные диодные светильники поставляются вместе с лампами

Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность

Обычно точечные диодные светильники поставляются вместе с лампами. Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность.

Подготовка к монтажу


0 Смотреть все фото в галерее

Изначально в проекте предусматривались стандартные светильники — точки. В процессе работы, уже после того как я сделал разводку электрики заказчик решил устанавливать светильники из алюминиевого профиля. Такое освещение лучше предусматривать заранее — это может повлиять на раскладку основания под ГКЛ. Дело в том что профильный светильник по высоте имеет размер от 32мм, что больше толщины даже двух листов гипсокартона. В отличие от стандартного точечного светильника, линейный может проходить вдоль всей комнаты и в зависимости от дизайн-проекта, пересекать потолочные направляющие. Если это не предусмотреть заранее, то будет трудоемкая работа по срезанию направляющих непосредственно на потолке. В моем случае это удалось избежать. Я сделал разметку и удалил часть направляющих до монтажа ГКЛ.

Светодиодные встраиваемые линейные светильники

Из общей массы линейных светодиодных встраиваемых светильников выделяют эффектные LED приборы, в конструкцию которых входит:

  • светодиодная лента (полупроводниковый источник освещения, работающий по принципу преобразования электрического тока в световой поток);
  • рассеиватель;
  • вторичная оптика: линзы, формирующие определенную КСС (кривую силы света);
  • корпус;
  • алюминиевые или пластиковые заглушки;
  • источник питания, встроенный в корпус или входящий в комплектацию.

Линейные светодиодные светильники

В устройстве линейных встраиваемых светильников этого типа традиционно используют светодиодные ленты с SMD светодиодами типов 335, 3528, 2835, 5050, 5730. Плотность размещения светодиодов — 60-240 точек на 1м2. Рынок предлагает приборы различной конфигурации: крестообразные, У-образные, Т-образные. Есть модели гибких светильников, с помощью которых можно формировать различные изогнутые линии и фигуры.

Показатель рабочих температур позволяет использовать эти приборы в качестве наружного освещения для подсветки домов, ограждений, автомобильных трасс, строительных площадок, паркингов, элементов ландшафта и архитектуры. Длина линейных светодиодов колеблется в пределах 1,2-2,5 м. Мощность – 10-100 Вт. Приборы этого типа подключают к электросети 220 В. Некоторые модели имеют встраиваемые понижающие источники питания.

Варианты монтажа линейных светодиодных светильников и систем

Светильники Exmork

Огромную популярность имеют светильники Exmork, которые традиционно используют в качестве приборов, встраиваемых в подвесные системы типа «Армстронг». Длина этих приборов соответствует габаритам ячейки потолков: 60х60 см.

LED Армстронг Exmork Люкс «Опал» 220В

Цены на LED Армстронг Exmork Люкс

LED Армстронг Exmork Люкс

Каждый светильник состоит из:

  • пластиковой подложки, изготовленной из высокопрочной пластмассы ABS;
  • светодиодной ленты;
  • блока питания;
  • корпуса, изготовленного из оцинкованной стали;
  • рассеивателя, изготовленного из светотехнического полистирола «Сота».

Монтаж светильников Exmork невероятно прост: после распаковки прибора, необходимо подсоединить провода, идущие от электросети помещения, к проводам, расположенным на внешней стороне пластиковой подложки.

Lucide

Бельгийская компания Lucide основана в 1992 году. Продукция производителя сертифицирована, ее можно использовать в офисных и технических помещениях, квартирах. Ее характеризуют лаконичный внешний вид и высокое качество.

Линейные светильники Lucide

Lightstar

Итальянская компания Lightstar основана 1994 году. Итальянские линейные светильники Lightstar помогут создать интерьер в стиле хай-тэк и минимализм, принесут комфорт в дом.

Линейные светильники Lightstar

Светодиодные системы освещения

Благодаря сенсорным датчикам появилась возможность управлять светильником посредством легкого к нему прикосновения. Эти современные приборы незаменимы при устройстве освещения труднодоступных и затемненных зон. Сенсорные светильники устанавливают под навесными шкафами на кухне, в плательных шкафах, нишах и гардеробных.

Линейные светодиодные системы

Светодиодные модули отличает непревзойденная функциональность: с их помощью можно собирать системы освещения такой длины, которая требуется для оформления конкретного интерьера. Соединение приборов между собой осуществляется за счет специальных выступов и выемок на торцах корпуса или с помощью специальных проводных соединителей (коннекторов).

Встраиваемая светодиодная система – отличный выбор для подсветки потолка и пола. Для монтажа модуля требуется определенное количество приборов и специальный блок управления. Разные модели панелей могут включать от 1 до 4 светильников.

По назначению

Если говорить о том, как разделяются виды электрического освещения по функциональном назначению, то прежде всего нужно условно включить такой нюанс, как область применения. На сегодняшний день принято рассматривать виды освещения на производстве, в интерьере и на улице. Как раз на по отношению к этим объектам и выполним разделение.

Производство

В производственной среде освещение может быть:

  1. Рабочее – используется для того, чтобы обеспечить нормальные, а главное безопасные условия труда персонала на предприятии.
  2. Аварийное – предусмотрено для поддержания минимальной освещенности в момент возникновения аварии, если отключение света может привести к опасным ситуациям (взрыву, пожару и т.д.). По нормам освещенность, которую создают аварийные светильники, не должна быть ниже 5% или 2 Люкс в здании либо 1 Люкс на улице.
  3. Эвакуационное – название вида говорит само за себя, используют эвакуационное освещение для того, чтобы эвакуировать персонал в безопасную зону. Освещенность в этом случае не должна быть меньше 0,5 Люкс в помещении и 0,2 люкс на открытой территории.
  4. Охранное – используется для охраны территории, не должно быть меньше 0,5 Люкс.
  5. Дежурное – подвид охранной системы. Для функционирования дежурной подсветки используют часть светильников, применяемых для рабочего или же аварийного освещения для обеспечения минимальной освещенности на охраняемой территории, а также в местах, где производится дежурство на предприятии.

Дом и квартира

  1. Общее или как его еще называют – основное. Осуществляется за счет установки потолочных светильников, которые равномерно освещают всю комнату.
  2. Местное (функциональное) – используется для локальной подсветки некоторых объектов, к примеру, рабочей зоны на кухне, письменного стола в детской или же зеркала в ванной. Для местной подсветки применяются настенные бра, торшеры, настольные лампы и точечные светильники, которые излучают яркий направленный свет.
  3. Декоративное. Данный вид освещения в интерьере предназначен для дополнительного украшения комнат и отдельных объектов. Как вариант – подсветка картин, периметра потолка (светодиодной лентой) и т.д. К декоративному также относится праздничное.

Сад

В саду разновидности освещения очень похожи на те, которые принято организовывать в интерьере. Итак, по назначению уличное освещение делится на следующие виды:

  1. Общее (функциональное). Предназначено для безопасного передвижения по двору. Сюда относится подсветка дорожек, крыльца частного дома, ступенек, а также садовых построек (курятника, гаража, хозблока).
  2. Охранное. Используется для защиты приусадебного участка и самого загородного дома от недоброжелателей. Для наружной охраны территории организовывают подсветку всего периметра участка, стоянки, парадного входа в жилище и других важных зон.
  3. Декоративное. Чаще всего применяются в ландшафтном дизайне для того, чтобы украсить внешний вид территории. Для декоративного освещения на улице создают подсветку искусственных водоемов, малых архитектурных форм, фонтанов и т.д. Также сюда можно отнести архитектурную подсветку фасадов зданий, что является современным и весьма популярным решением на сегодняшний день.
  4. Праздничное. С помощью электрических гирлянд и подвесных фонарей на время украшают деревья, фасад дома и даже забор. Как правило, праздничную подсветку используют на Новый Год и другие больше праздники.

Это все виды и системы освещения, которые используются на сегодняшний день. Как вы видите, классификация достаточно разветвленная, поэтому все больше зависит от назначения и области применения светильников!

Конструкция


Линейный светильник – симметричный световой прибор с компактным вытянутым, узким, плоским или трубчатым корпусом.

Части осветительного прибора:

  • корпус;
  • отражатель;
  • светорассеиватель;
  • встроенный блок питания.

В осветительных приборах с люминесцентным освещением на металлическом или пластиковом основании, которое является частью корпуса, расположены стартер, дроссель (в новых моделях это пускорегулирующий аппарат), конденсатор (см. Люминесцентные светильники). Светодиодные светильники не нуждаются в вышеперечисленной комплектующих.

Корпус устройства неразъемный, литой или сварной. Это гарантия надежности соединения стыков – уязвимых мест для коррозии.

Он изготавливается из материалов:

экструдированного П-образного алюминиевого профиля

Его отличает прочность, легкость и устойчивость к коррозии, что важно при эксплуатации в уличных условиях;
листовой прокатной стали;
монолитного ударопрочного поликарбоната, который делает вес изделия легким.. Для защиты от неблагоприятных атмосферных воздействий корпус, выполненный из алюминия и стали, дополнительно покрывают порошковой эмалью

Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика. Выпускаются и бескорпусные устройства

Для защиты от неблагоприятных атмосферных воздействий корпус, выполненный из алюминия и стали, дополнительно покрывают порошковой эмалью. Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика. Выпускаются и бескорпусные устройства.

Некоторые модели возможно собрать в линию до 120 метров.

Актуальность светодиодного освещения в 2020 году

Снижение себестоимости часто происходит за счет качества

Доля светодиодных ламп на рынке электротехнических товаров постоянно увеличивается. Это связано с популяризацией led-технологий, удешевлением конструкции лампочек, появлением новых марок и брендов в широком доступе в магазинах. При помощи led можно освещать дом не только внутри, но и снаружи. Можно без лишних трудностей подсвечивать участки, бассейны, гаражи и любые другие помещения. В Европе и США постоянно растет доля «умного освещения», которое невозможно представить без светодиодов.

С другой стороны, тенденцией 2019-2020 годов является высокий процент брака среди выпускаемых моделей led. Это тоже связано с удешевлением конструкции, которая зачастую происходит за счет замены дорогого драйвера на дешевый блок питания. В итоге цена становится небольшой, но одновременно теряются и все преимущества led-технологий. Срок службы сильно снижается: без драйвера любой скачок напряжения приводит к выходу лампы из строя. Выросло количество случаев, когда светодиодные лампы возвращаются в магазины по гарантии, что совсем неудобно для пользователей. К сожалению, по внешнему виду невозможно понять, есть драйвер внутри или нет. Остается полагаться на добросовестность известных брендов.

Правила эксплуатации

Линейные LED-светильники считаются надёжными устройствами, но чтобы они работали безотказно, правильно их установите, а затем соблюдайте правила пользования.

Установка и эксплуатация:

  • Монтаж и демонтаж проводится при отключённом питании сети.
  • Линейные LED-устройства подключают к качественной электросети без резких перепадов и скачков напряжения. Светодиодные модули рекомендуется подключать к 220 В через сетевые адаптеры, в которых предусмотрена встроенная защита.
  • Регулярно проверяйте электрические соединения и целостность электропроводки. Светильник запрещено включать при наличии повреждений.
  • Запрещено эксплуатировать светильники, имеющие механические повреждения кожуха или защитного стекла. Перед установкой проверяйте целостность корпуса.

Обзор цен на точечные светодиодные встраиваемые потолочные светильники

Ассортимент подобного осветительного оборудования на российском рынке довольно обширен, как и диапазон цен на него. В сегодняшнем обзоре рассмотрим модели некоторых наиболее известных моделей с характеристиками и стоимостью по состоянию на март 2018 года.

Марка, модель Материал корпуса Мощность, Вт Диаметр, мм Стоимость, руб

Lightstar, 212114

Металл/стекло 20 90 250

Lightstar, Zocco

Металл/пластик 12 174 800

Novotech, Coral

Полиуретан 25 60 550

Lightstar, Monde

Металл 5 55 1 200

Lightstar, Acuto

Металл 3 64 1 100

Светодиодная подсветка добавляет шарма интерьеру коридора

Рассматривая стоимость светодиодных светильников, становится понятно, что при столь широком диапазоне цен и ассортименте продукции подобрать подходящее оборудование сможет любой человек, независимо от степени материального благосостояния.

Статья по теме:

Преимущества светодиодных линейных накладных светильников

К преимуществам линейных светодиодных накладных светильников следует отнести:

  • экономия электроэнергии не 60-80 % против
    обычного энергопотребления подсветки других типов;
  • длительный срок службы (обычно производители
    заявляют около 50000 часов непрерывной работы);
  • универсальность использования, способность
    работать в любых условиях;
  • прочный и герметичный алюминиевый или
    пластиковый корпус надежно защищает светодиодную матрицу от влаги или
    механических воздействий;
  • особенности оптики светодиодных линейных конструкций
    позволяют исключить мерцание света, образуют ровное и стабильное световое пятно
    с заданными параметрами;
  • в конструкции отсутствует ртуть, инертные газы и
    прочие вредные и экологически неблагополучные материалы;
  • монтаж накладных светильников максимально пост и
    не требует участия большого числа специалистов.

Виды

Светодиодные линейные светильники условно можно разделить по классам:

  • внешние потолочные;
  • встроенные;
  • диодные устройства с сенсором.

Все вышеперечисленные приборы используется в качестве потолочной подвески для эффективного освещения помещений. Потолочные светильники могут иметь разнообразные размеры и формы. Для освещения одной комнаты можно использовать как один светильник, так и несколько, которые будут дополнять друг друга в интерьере

Огромное количество видов светильников позволит вам выбрать подходящие рисунок и расцветку, что также немаловажно

Встроенные линейные светильники созданы для навесных конструкций и натяжного полотна на потолке. Они позволяют сделать освещение вашего интерьера уникальным. В выключенном виде линейные светильники порадуют целостностью с полотном и единым внешним видом.

Архитектурная подсветка

Сравнительно новый вид освещения, который стремительно набирает популярность. Технология этой подсветки позволяет включать освещение, когда вы находитесь в помещении и, соответственно, выключать, когда вы покидаете его. Предназначена в основном для использования в ванной комнате и на кухне. При желании сенсорные приборы можно установить для освещения подъезда, технического помещения или же улицы.

Поворотные

Прекрасно подойдут для пространства разного предназначения. Отличительными чертами являются компактный размер и универсальность в использовании. Благодаря поворотным светильникам вам удастся сэкономить пространство, не перегружая его объемными формами. Активно используется для зонирования интерьера и создания уникальной атмосферы в комнате.

Сенсорные

Также как классические, сенсорные бывают разнообразных размеров и форм. Благодаря их применению вам удастся создать гармоничный интерьер в вашем доме, который будет актуален долгие годы

Во время выбора светильников прежде всего принимайте во внимание специфику вашего помещения. К примеру, светильник с обозначением ip65 подойдет для ванной комнаты. Такая маркировка характеризует прибор как влагостойкий

Такая маркировка характеризует прибор как влагостойкий.

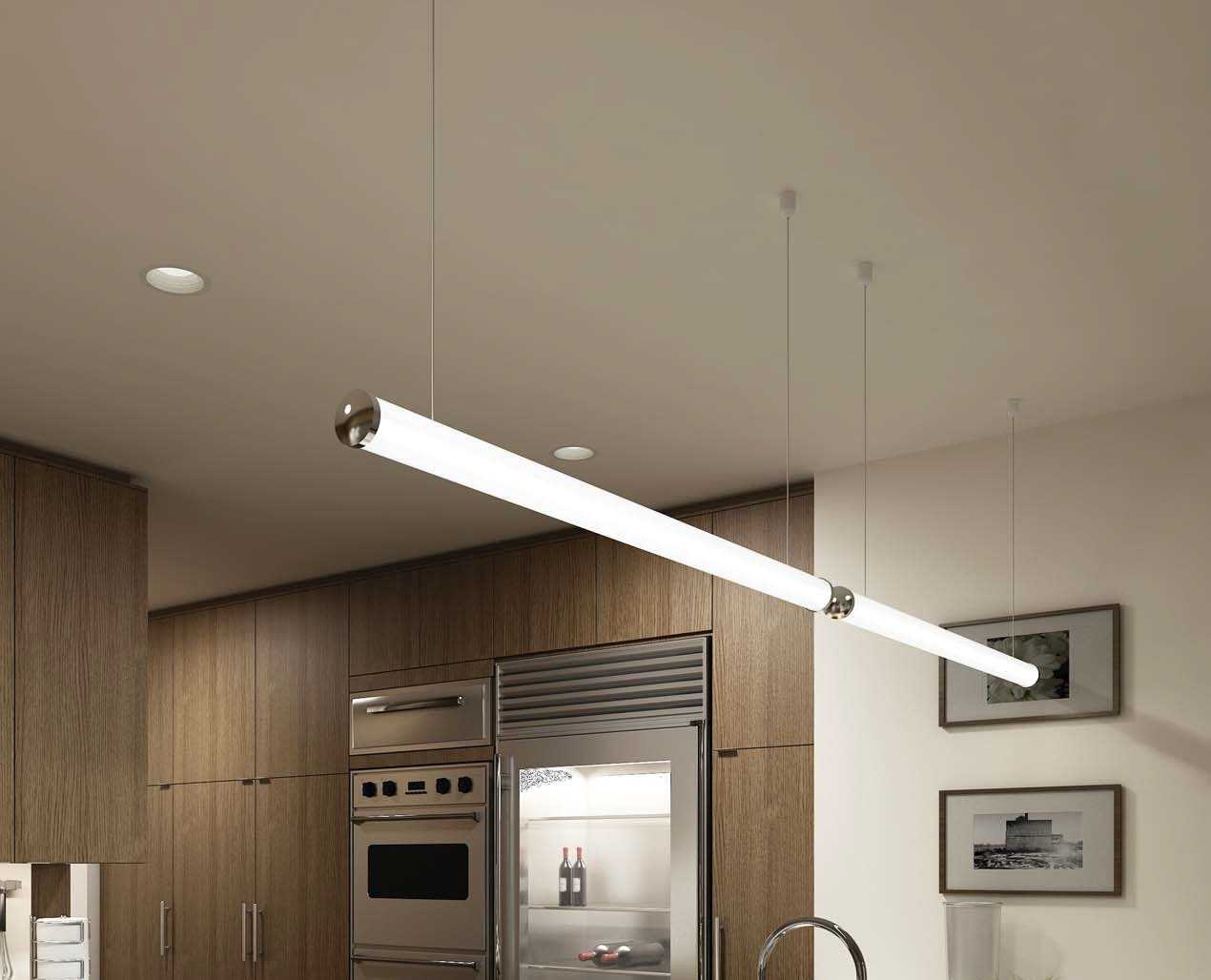

Подвесные

Подвесной линейный светильник со светодиодами сейчас находится на пике своей популярности. Данные осветительные приборы подойдут к любому интерьеру в зависимости от смены форм и материалов.

Накладные

Накладной светильник со светодиодами обладает такими качествами и характеристиками, как практичность, экономичность и привлекательный внешний вид. Благодаря этому набору накладные светильники с высокой скоростью вытесняют на рынке конкурентов – всем привычные люстры. Одними из дополнительных достоинств является низкая цена и высокое качество.

Врезные

Основное достоинство, которым обладают врезные светодиодные линейные лампы – это направленность световых потоков. Благодаря этой особенности вы с легкостью сможете выделить ту или иную зону в вашем интерьере. Играя со светом, вам будет под силу создать комнату, которая находит отклик в душе и врезается в память.

Тонкие

Новый и революционный продукт в своем роде – тонкие светодиодные лампы. Такие светильники отличаются надежностью и повышенной степенью безопасности. Тонкие панели наполняют комнату мягким светом без мерцания. Монтировать светильники нужно, оставляя зазор между перекрытием и каркасом. Тонкие светильники подарят вам возможность использовать в своей комнате разные цветовые режимы, тем самым наполнив атмосферу нужным настроением.

Прямоугольные

Предназначены для корректировки пространства. Подойдут для того, чтобы зрительно увеличить высоту стен. Светильники прямоугольной формы – это находка для создания неповторимого интерьера. Отличительными чертами являются строгость форм в сочетании с мягкостью цветовой гаммы. Стоит также отметить повышенную силу свечения от светодиодного светильника, благодаря которой он будет уместен в комнате любого стиля.

Универсальные светодиодные линейные светильники помогут обустроить офисные и административные помещения. Несмотря на предназначение, они будут уместны и для помещений жилого типа. Угловые светодиодные светильники производят подсветку из прямого угла, смотрятся эффектно и уместно в любом интерьере. Для их монтирования в угол используют алюминиевый профиль. Его традиционно изготовляют из алюминиевых сплавов. Профиль может быть разным по размеру в зависимости от ваших предпочтений, длина колеблется в районе от 1500 мм до 6000 мм. После непосредственного изготовления профиль подвергается термической обработке, что гарантирует в будущем его долговечность. Анодирование также производится при необходимости под заказ.

Светодиодные встраиваемые линейные светильники

Из общей массы линейных светодиодных встраиваемых светильников выделяют эффектные LED приборы, в конструкцию которых входит:

  • светодиодная лента (полупроводниковый источник освещения, работающий по принципу преобразования электрического тока в световой поток);
  • рассеиватель;
  • вторичная оптика: линзы, формирующие определенную КСС (кривую силы света);
  • корпус;
  • алюминиевые или пластиковые заглушки;
  • источник питания, встроенный в корпус или входящий в комплектацию.

Линейные светодиодные светильники

В устройстве линейных встраиваемых светильников этого типа традиционно используют светодиодные ленты с SMD светодиодами типов 335, 3528, 2835, 5050, 5730. Плотность размещения светодиодов — 60-240 точек на 1м2. Рынок предлагает приборы различной конфигурации: крестообразные, У-образные, Т-образные. Есть модели гибких светильников, с помощью которых можно формировать различные изогнутые линии и фигуры.

Показатель рабочих температур позволяет использовать эти приборы в качестве наружного освещения для подсветки домов, ограждений, автомобильных трасс, строительных площадок, паркингов, элементов ландшафта и архитектуры. Длина линейных светодиодов колеблется в пределах 1,2-2,5 м. Мощность – 10-100 Вт. Приборы этого типа подключают к электросети 220 В. Некоторые модели имеют встраиваемые понижающие источники питания.

Варианты монтажа линейных светодиодных светильников и систем

Светильники Exmork

Огромную популярность имеют светильники Exmork, которые традиционно используют в качестве приборов, встраиваемых в подвесные системы типа «Армстронг». Длина этих приборов соответствует габаритам ячейки потолков: 60х60 см.

LED Армстронг Exmork Люкс «Опал» 220В

Цены на LED Армстронг Exmork Люкс

LED Армстронг Exmork Люкс

Каждый светильник состоит из:

  • пластиковой подложки, изготовленной из высокопрочной пластмассы ABS;
  • светодиодной ленты;
  • блока питания;
  • корпуса, изготовленного из оцинкованной стали;
  • рассеивателя, изготовленного из светотехнического полистирола «Сота».

Монтаж светильников Exmork невероятно прост: после распаковки прибора, необходимо подсоединить провода, идущие от электросети помещения, к проводам, расположенным на внешней стороне пластиковой подложки.

Lucide

Бельгийская компания Lucide основана в 1992 году. Продукция производителя сертифицирована, ее можно использовать в офисных и технических помещениях, квартирах. Ее характеризуют лаконичный внешний вид и высокое качество.

Линейные светильники Lucide

Lightstar

Итальянская компания Lightstar основана 1994 году. Итальянские линейные светильники Lightstar помогут создать интерьер в стиле хай-тэк и минимализм, принесут комфорт в дом.

Линейные светильники Lightstar

Светодиодные системы освещения

Благодаря сенсорным датчикам появилась возможность управлять светильником посредством легкого к нему прикосновения. Эти современные приборы незаменимы при устройстве освещения труднодоступных и затемненных зон. Сенсорные светильники устанавливают под навесными шкафами на кухне, в плательных шкафах, нишах и гардеробных.

Линейные светодиодные системы

Светодиодные модули отличает непревзойденная функциональность: с их помощью можно собирать системы освещения такой длины, которая требуется для оформления конкретного интерьера. Соединение приборов между собой осуществляется за счет специальных выступов и выемок на торцах корпуса или с помощью специальных проводных соединителей (коннекторов).

Встраиваемая светодиодная система – отличный выбор для подсветки потолка и пола. Для монтажа модуля требуется определенное количество приборов и специальный блок управления. Разные модели панелей могут включать от 1 до 4 светильников.

Монтаж встраиваемого линейного светильника

Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».

Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения

Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией

Составляем схему подсветки потолка

Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.

Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.

Цены на светодиодные светильники

светодиодные светильники

Подготовка к установке линейных ламп

Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.

Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.

Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.

Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.

Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).

Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).

Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.

Крепление кабеля дюбель-хомутами

Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.

Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.

Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.

Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок

Альтернативный вариант — подвесные линейные светильники

Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).

Цены на LED-ленты

led лента

На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.

Что делать с люминесцентными светильниками «Армстронг»?

Замена старых осветительных приборов на новые – это не всегда лишние затраты. Люминесцентные светильники не стоит сбрасывать со счетов. Так как устройство потолочных светодиодных светильников можно назвать довольно простым, старые приборы можно без труда модернизировать под новые трубки. В этом случае получится весьма существенная экономия. Алгоритм действий будет следующим.

Отключив питание, необходимо демонтировать люминесцентный светильник и вытащить лампы – они больше не понадобятся. Также необходимо удалить ЭПРУ (электронное пускорегулирующее устройство) и провода, оставив лишь посадочные места для цоколей. Снятые провода используются для коммутации по новой схеме. По ней должно получиться, что фаза подается на одну сторону трубки (контакт значения не имеет), а ноль на другую. Так получается из-за того, что на цоколе светодиодной трубки пары штырьков внутри замкнуты. А изготавливают трубки с двумя контактами только для того, чтобы они подходили к посадочным местам и были похожи на люминесцентные. Получается, что устройство светодиодных светильников «Армстронг» можно назвать даже не элементарным, а примитивным. Вся основная электроника находится внутри трубчатых ламп.

Выводы и полезное видео по теме

Как самостоятельно сделать светодиодную линейную подсветку для рабочей зоны кухни:

Видеоинструкция по переделке светильника под колбные LED лампы:

Обзор линейного варианта светотехники Leek Le Eco LED 36W:

Планируя установку нового осветительного прибора, потребитель не должен забывать о широких возможностях, предоставляемых производителями.

Разноплановые серии светильников с прозрачными, матовыми или рифлеными конструкциями плафонов идут в комплекте со светодиодными лампами разных мощностей и диапазоном свечения, которые можно подобрать исходя из потребностей.

Хотите рассказать о том, как подбирали линейную диодную лампу для дома или офиса? Располагаете информацией, которой стоит поделиться с потенциальными покупателями подобных приборов? Пишите, пожалуйста, в находящемся ниже блоке, задавайте вопросы и размещайте фото по теме статьи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
