Правильное обозначение линий в электрощите избавляет от необходимости гадать, какой рычаг выключает свет в ванной. Обычно такая работа занимает от 2 до 4 часов и обходится в копейки, если делать всё самому. Маркировка автоматов в щитке: как сделать правильно и удобно — именно об этом пойдет речь. Порядок в щитке гарантирует безопасность при любом ремонте.
Что учесть перед началом работ
Прежде чем лезть в щиток, нужно оценить свои силы. Сложность задачи низкая, но требует базовых знаний электробезопасности. Я всегда рекомендую делать подписи сразу после монтажа, пока помнишь, какой кабель куда идет. Если щит старый, придется потратить время на ревизию каждой линии. Главное — соблюдать осторожность и не касаться токоведущих частей под напряжением.
Подбор подходящих материалов
Для качественной подписи не стоит использовать первый попавшийся скотч. Нужны вещи, которые не пожелтеют и не отклеятся через месяц. Я обычно закупаю материалы с запасом, чтобы не бегать в магазин из-за одной этикетки.
- Самоклеящиеся полипропиленовые ленты (для термопринтера).
- Пластиковые бирки-кольца для кабелей.
- Термоусадочные трубки с маркировкой.
- Перманентные маркеры на спиртовой основе (тонкий стержень).
- Листовой самоклеящийся пластик для общей схемы.
- Специальные маркировочные наклейки для модульного оборудования.
- Прозрачный широкий скотч (для защиты бумажных схем).
- Спиртовые салфетки для обезжиривания.
| Тип материала | Количество/Расход | Примерная цена |
|---|---|---|
| Лента для принтера (5м) | 1 катушка | 800 — 1500 руб. |
| Маркер перманентный | 1 шт. | 50 — 120 руб. |
| Бирки пластиковые | 20 шт. | 200 — 400 руб. |
| Спиртовые салфетки | 1 упаковка | 100 — 200 руб. |
| Самоклеящийся лист А4 | 2 шт. | 150 — 300 руб. |
Инструменты для работы с электрощитом
Инструментарий здесь простой, но каждый предмет должен быть под рукой. Без мультиметра в старом щитке делать нечего — запутаетесь в проводах за пять минут. Большинство этих вещей уже есть в любом домашнем ящике с инструментами, арендовать ничего не придется.
- Мультиметр (прозвонка линий).
- Фонарик налобный (чтобы руки были свободны).

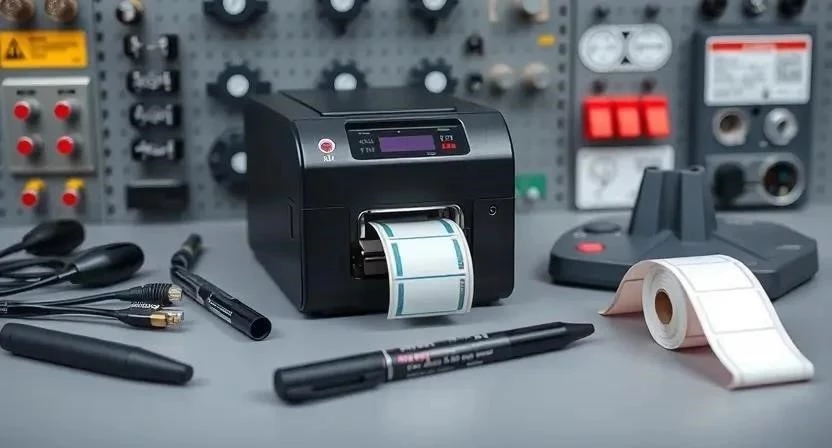

- Термопринтер для этикеток (желательно).
- Канцелярский нож или острые ножницы.
- Отвертка с диэлектрической ручкой.
- Линейка (для ровного расположения подписей).
- Пинцет (для точного наклеивания мелких бирок).
| Инструмент | Назначение | Важность |
|---|---|---|
| Мультиметр | Поиск и идентификация линий | Обязательно |
| Фонарик | Освещение глубоких частей щитка | Обязательно |
| Термопринтер | Создание четких, долговечных подписей | Желательно |
| Канцелярский нож | Обрезка лент и материалов | Обязательно |
| Линейка | Разметка центров этикеток | Желательно |
Организация рабочего места
Хороший свет — это половина успеха. Если щиток стоит в темном коридоре, поставьте рядом мощную лампу или используйте налобный фонарь. Подстелите под ноги коврик или кусок картона, чтобы не намусорить пластиковой стружкой и обрезками лент. Убедитесь, что вокруг щитка достаточно места, чтобы вы могли свободно двигаться и не задевать оборудование локтями.
Подготовка поверхностей к маркировке
Многие просто клеят бумажку на пластик, и она отваливается через неделю. Я всегда тщательно очищаю корпус щитка и лицевые панели автоматов. Пыль и жир — главные враги любого клея. Используйте спирт или специальный обезжириватель. Протирайте поверхность салфеткой до тех пор, пока она не станет идеально чистой на ощупь. Только после полного испарения спирта можно приступать к наклейке. Это гарантирует отличную адгезию, и подписи не «поплывут» со временем.
Пошаговый процесс обозначения линий
Работа требует системного подхода. Если начать клеить всё подряд, в итоге получится каша. Я придерживаюсь строгого алгоритма, чтобы ничего не упустить.
- Составление списка всех линий (30 мин). Выпишите на лист все потребители: свет в зале, розетки кухни, стиральная машина и так далее.
- Прозвонка и идентификация (1-2 часа). С помощью мультиметра определите, какой автомат за что отвечает. Это самый нудный, но важный этап.
- Выбор способа маркировки (15 мин). Решите, будете ли вы использовать принтер или писать от руки. Для больших щитов лучше принтер.
- Подготовка текстов (20 мин). Сформулируйте краткие, но понятные названия. Вместо «Освещение в комнате с синими обоями» пишите «Свет Спальня».

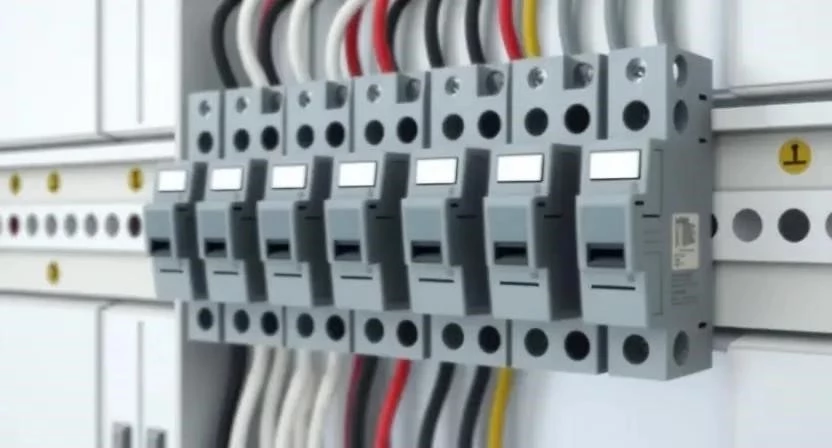

- Наклейка этикеток (40 мин). Аккуратно приклеивайте подписи на модули. Старайтесь соблюдать один уровень по горизонтали.
- Оформление общей схемы (30 мин). Создайте таблицу со всеми группами и их номиналами.
- Проверка читаемости (10 мин). Отойдите на шаг и посмотрите, всё ли видно. Шрифт не должен быть слишком мелким.

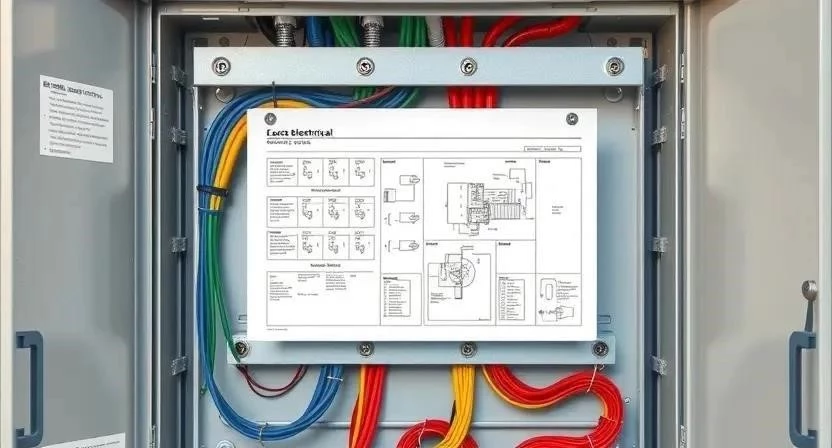

- Фиксация схемы в щитке (10 мин). Приклейте схему на внутреннюю сторону дверцы щита.
- Финальный осмотр (10 мин). Проверьте, не перекрывают ли наклейки рычаги переключения автоматов.
Однажды я решил сэкономить и подписал автоматы обычным фломастером. Через полгода надписи выцвели, и я три часа искал, где у меня розетки в кухне. Теперь использую только термопринтер с полипропиленовой лентой — она держится годами.
| Этап работы | Время | Особенность |
|---|---|---|
| Ревизия линий | 120 мин | Требуется помощник с лампой |
| Печать этикеток | 30 мин | Проверка орфографии |
| Обезжиривание | 20 мин | Использовать только спирт |
| Монтаж подписей | 40 мин | Соблюдение центровки |
| Создание схемы | 30 мин | Дублирование в электронном виде |
Важные технические нюансы
Помните, что автоматические выключатели при работе нагреваются. Если использовать дешевые бумажные наклейки на слабом клею, они просто отвалятся от температуры. Я заметил, что качественные полимерные ленты выдерживают нагрев до 80-90 градусов без проблем. Также учитывайте влажность: если щиток стоит в неотапливаемом гараже, выбирайте влагостойкие материалы. После наклеивания дайте клею «схватиться» несколько часов, не трогайте этикетки пальцами.
Типичные ошибки новичков
Многие совершают одни и те же промахи, которые делают щиток бесполезным. Я собрал основные из них в список, чтобы вы их избежали.
- Использование обычного скотча или малярной ленты — они желтеют и отклеиваются.
- Слишком мелкий шрифт, который невозможно прочитать без лупы в темноте.
- Отсутствие общей схемы внутри щитка (если наклейка отпадет, вы окажетесь в тупике).
- Путаница в названиях (например, «Розетки 1» и «Розетки 2» без уточнения комнат).
- Наклеивание этикеток прямо на рычаг или кнопку — это мешает быстрому выключению тока.
Заметил, что некоторые клеят подписи на сами провода. Это удобно для мастера, но бесполезно для пользователя. Поэтому я всегда дублирую маркировку: и на кабеле, и на лицевой панели автомата.
Расчет затрат на маркировку
Стоимость материалов минимальна, но работа профессионала может стоить дороже самих расходников. Если делать всё самому, экономия будет ощутимой, особенно в больших домах.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Расходные материалы | 500 — 1500 | Включено в работу | — |
| Инструмент (амортизация) | 0 (свое) | Включено в работу | — |
| Оплата труда | 0 | 2000 — 5000 | 2000 — 5000 |
| 500 — 1500 | 2000 — 5000 | 1500 — 3500 |
Обслуживание и обновление подписей
Маркировка не вечна. При любой перепланировке или замене автоматов подписи нужно обновлять сразу. Я рекомендую проводить ревизию щитка раз в год. Проверьте, не отклеились ли края этикеток, не выцвели ли надписи. Срок службы качественных полимерных наклеек составляет около 5-10 лет, но в условиях высокой влажности они могут начать отходить раньше.
Когда собирал щиток в загородном доме, приклеил схему прямо на внутреннюю сторону дверцы под прозрачную пленку. Это спасло меня, когда через два года пришлось добавлять новую линию освещения — мне не пришлось снова прозванивать весь дом.
Современные альтернативы классическим подписям
Сейчас всё чаще используют цифровые методы. Например, можно наклеить один QR-код на дверцу щитка. Отсканировав его телефоном, вы открываете PDF-файл или таблицу со всеми линиями и их назначением. Также существуют профессиональные системы маркировки кабелей с защелками, которые не требуют клея. Сравнение простое: QR-код удобен для обновления данных, а классические наклейки работают мгновенно и не требуют интернета или смартфона в экстренной ситуации.
Часто задаваемые вопросы
Чем лучше писать, если нет принтера?
Используйте только качественные перманентные маркеры. Обычные шариковые ручки на пластике не пишут, а фломастеры стираются.
Как обозначить УЗО или дифференциальный автомат?
Пишите их назначение крупнее или выделите другим цветом. Например: «УЗО ВАННАЯ» или «ДИФ.АВТ. КУХНЯ».
Где хранить схему электрощита?
Один экземпляр — на внутренней стороне дверцы щитка, второй — в папке с технической документацией на дом.
Что делать, если поверхность слишком рельефная?
Используйте маленькие пластиковые бирки, которые крепятся стяжкой к самому проводу сразу за автоматом.
Как маркировать щиток в маленькой квартире?
Используйте максимально краткие обозначения: «Свет Гост», «Роз. Кух», «Стир.маш».
Можно ли использовать малярный скотч?
Категорически нет. Он оставляет липкие следы и быстро отклеивается.
Как рассчитать количество этикеток?
Посчитайте количество модулей в щите и добавьте 20% на возможные ошибки при печати или наклейке.
Нужно ли отключать электричество при маркировке?
Для самой наклейки этикеток — нет. Но для прозвонки линий мультиметром безопасность превыше всего: работайте в диэлектрических перчатках и будьте предельно внимательны.
