Регулировка фар - как правильно настроить ближний, дальний и противотуманный свет своими руками

Способы регулирования фар

Как добиться улучшения ближнего или дальнего света фар своими руками на машине?

Вариантов отрегулировать свет фар существует несколько:

Использование стенда. Стенд для того, чтобы правильно настроить слабый ближний или дальний свет фар, можно найти на многих СТО. За использование стенда, разумеется, придется платить. Однако с помощью стенда вы сможете получить наиболее оптимальный результат. Особенно, если со стендом работают специалисты.
Использование прибора. Регулировка света фар своими руками может быть осуществлена с помощью приборов. При правильном использовании прибор также позволит оптимально настроить оптику.
Регулировка вручную. Если прибора у вас нет, а за стенд платить вы не желаете, регулировка света фар может быть произведена вручную.

Настраивание оптики на стенде

По мнению многих, регулировка противотуманных фар или фонарей ближнего и дальнего света своими руками без прибора или стенда невозможна. Однако это не так. Разумеется, при наличии стенда или прибора можно получить более точный результат, но и своими руками это сделать вполне возможно.

Чтобы правильно отрегулировать слабый свет оборудования своими руками, нужно выполнить следующие этапы:

сначала выбирается схема регулировки фар, в соответствии с которой осуществляется разметка;
после этого делается размета положения оптики;
затем своими руками производится непосредственно настройка.

Но перед тем, как отрегулировать оптику своими руками, необходимо удостовериться в исправности оборудования и автомобиля, поскольку на направление светового пучка влияют:

уровень давления в шинах транспортного средства;
состояние пружин ходовой системы;
непосредственно нагрузка на ходовую часть, в частности, ее распределение (автор видео — Любознательный).

При наличии тех или иных проблем в работе автомобиля процесс регулировки слабого света может быть выполнен неверно. Соответственно, результата не будет никакого, но гораздо хуже, если этот результат будет отрицательным.

Итак, если вы хотите все сделать правильно, учтите несколько простых требований:

Вам нужно найти ровную стену, перед которой вы поставите машину. Расстояние между стеной и авто должно составлять около 8 метров.
Также вам необходимо подготовить мел либо клейкую ленту, они потребуются для разметки.
Перед тем, как осуществить настройку, необходимо правильно разметить поверхность, для этого учитывайте особенности вашего транспортного средства.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
тщательно очистить оптику от пыли и загрязнений;
нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям. Выбранная территория должна находиться поблизости от вертикального ограждения или стены

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
С помощью горизонтальной линии соедините центральные точки на обеих лампах.
Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

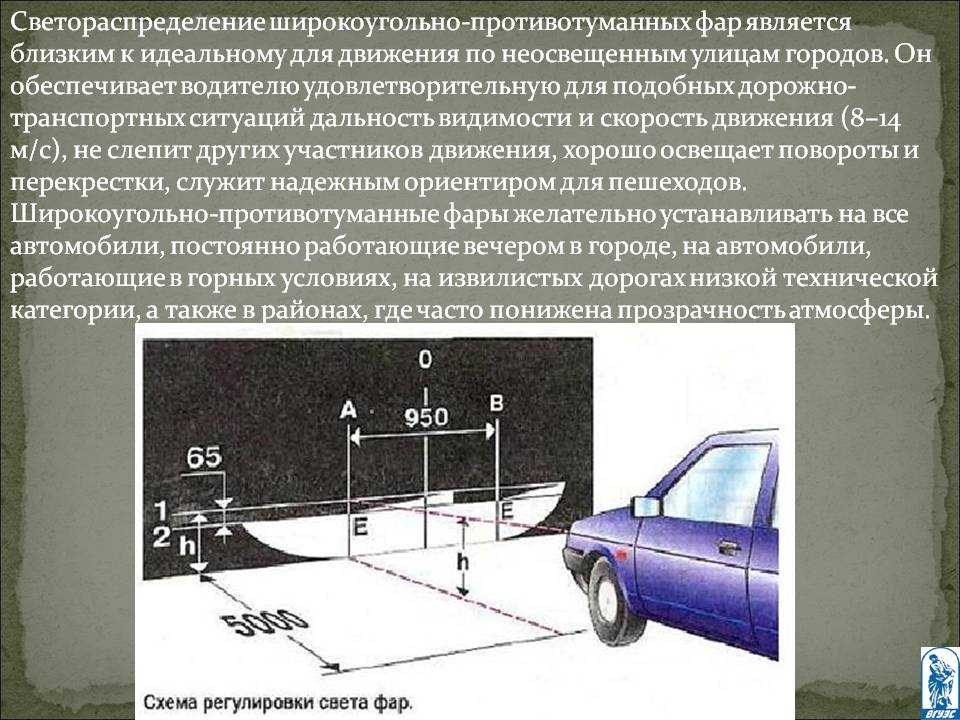

Схема для самостоятельной регулировки света фар

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков. Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Полное описание процесса регулировки фары автомобиля

Несомненно, регулировку фар лучше доверить специалистам, работающим на станции технического обслуживания. Однако минус такого варианта в том, что за данный процесс, как за тот или иной, необходимо заплатить установленную сумму денег. Но есть и плюс этого метода – работники СТО обладают профессиональным оборудованием, которое позволит качественно и грамотно настроить работу фар вашего автомобиля.

В случае, если вы не располагаете необходимыми средствами или хотите сэкономить на данной процедуре, можно выполнить регулировку своими силами. Ниже указаны действия, необходимые для этого процесса.

Подготовка автомобиля. Чтобы правильно настроить сигнальные фонари, транспортное средство, в любом случае, подлежит базовой подготовке, которая состоит из нескольких несложных действий. Для начала необходимо очистить от пятен и загрязнений головную оптику, а затем пройтись по ним сухой чистой ветошью. Поверхность отражателей и линз должна быть без дефектов, так как они затрудняют корректное формирование светового потока. У шин должно быть идентичное давление и размер, которое можно найти в инструкции по использованию автомобиля, так же там будут указаны советы и рекомендации от изготовителя. Потребуется заполнить топливный бак специальной смесью хотя бы на 50%. Так же вес автомобиля должен быть таким же, как и при его ежедневном использовании

Однако необходимо обратить внимание, чтобы на какой-либо оси не было перегруза

Организация площадки. Необходимо найти и подготовить идеально ровную горизонтальную площадь для автомобиля, чтобы процесс регулирования был произведен безошибочно. Чтобы обеспечить вспомогательную фиксацию автомобиля необходимо добавить противооткатные «башмаки» (упоры) под колеса.

Приготовление главного экрана. Ровная стена будет идеальным средством для размещения схемы регулировки автомобильных фар, но так же отлично подойдут ворота от гаража или же лист фанеры.

Порядок установки схемы регулировки корректора своими руками

Необходимо подъехать на автомобиле вплотную к стене;
Обозначается на стене центр самой машины;
Затем двумя точками отмечается центральная ось каждой лампы;
Отъехав от экрана на автомобиле на расстояние 7,5 метров, через три заданные точки необходимо провести три вертикальные линии, назовем их «А», «О», «В»;
Затем проведите горизонтальную линию на стене под номером «1», которая будет соединять точки центра ламп;
Горизонтальная линия под номером «2» будет располагаться на 5-7,5 см ниже первой;
Точки, обозначенные буквой «Е», показывают пересечение линий «В» и «А» с прямой под номером «2».

Регулирование автомобильных фар. Вот мы и перешли к ключевому этапу в нашем процессе. Несмотря на кажущуюся сложность такого действия, это один из самых простых этапов, даже для тех, кто впервые с этим сталкивается. Итак, перечень необходимых действий:

Для начала включаем ближний свет;
Одну из фар необходимо закрыть каким-нибудь плотным материалом или чем-либо подобным, что есть у вас в арсенале;
Для корректировки светового потока таким образом, чтобы точка, находящаяся в центре верхней границы, совпала с точками обозначенными буквой «Е» на нашей схеме, необходимо воспользоваться регулировочными винтами, они обычно находятся на внутренней стороне фар;
Другая фара регулируется таким же образом.

Из всего вышеописанного можно сделать вывод, что регулировка фары своми руками является простым процеесомо, для этой процедуры не понадобится специальная аппаратура и это не займет много времени, так же с этим справится даже начинающий водитель.

Два универсальных способа как отрегулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
После выполнения работ, связанных с изменением жесткости подвески.
При замене дисков или резины на аналогичные изделия с другими диаметрами.
При подготовке к прохождению регламентного ТО.
Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

Разницу в объемах шин.
Состояние пружин, находящихся в подвеске.
Полное распределение всевозможных нагрузок.
Уровень давления в шинах.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

$Как отрегулировать фары своими руками: регулировка ближнего\дальнего света и птф$

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

на 12 см ниже;
на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Правовые нормы

Под гарантийным периодом понимается обязательство продавца производить замену аккумулятора для автомобиля в течение установленного периода.

Процедура замены аккумуляторной батареи (АКБ) по гарантии должна опираться на действующий Закон «О защите прав потребителей». Так, в ст. 18 данного закона указано на права потребителя при обнаружении у товара дефекта.

Покупатель имеет право требовать замены товара на аналогичный или другой модели, бесплатного устранения недостатков или возврата уплаченной суммы. Сделать это можно независимо от того, сохранился ли чек об оплате.

По закону о защите прав потребителей у покупателя также есть возможность отказаться от купленного товара в течение 14 дней, независимо от наличия дефектов при условии, что данный товар не входит в перечень товаров надлежащего качества, не подлежащих обмену и возврату, утвержденный Постановлением Правительства от 19 января 1998 года за номером 55.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

Измеряется расстояние между центром противотуманной оптики и основанием площадки.
Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
Выключают ближний свет и включают противотуманные фары.
При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
Между центрами световых пучков расстояние должно составлять 1200 мм.
На стене проводится линия, которая разделяет автомобиль на две половины.
Чертится полоса, которая на 10 см ниже первой.
Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.
