Защита здания от прямого удара молнии — это обязательная задача для любого владельца загородного жилья. Ошибка в расчетах или экономия на материалах может привести к пожару или выходу из строя всей бытовой техники. Стоимость базового комплекта материалов обычно начинается от 15 000 рублей, а весь процесс монтажа занимает около 3–4 рабочих дней. Правильная молниезащита частного дома своими руками исключает риск искрения в стенах и обеспечивает безопасный отвод тока в землю.
Подготовка к работе и расчеты
Прежде чем покупать металл, нужно определить категорию здания по степени риска. Я всегда опираюсь на нормы ПУЭ и ГОСТ, чтобы система действительно работала, а не была просто «железкой» на крыше. Важно учитывать тип почвы на участке: в песчаных грунтах сопротивление выше, поэтому контур заземления придется делать больше. На весь процесс, от чертежа до проверки омметром, я закладываю около 30 часов чистого рабочего времени.

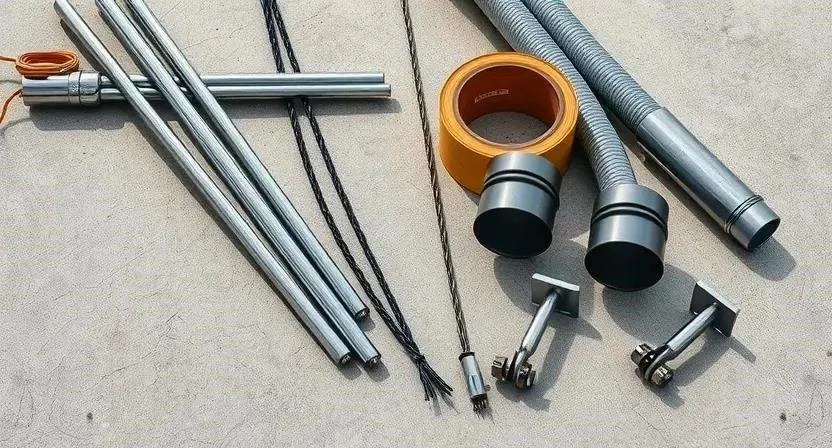

Что купить для системы
Для надежной работы системы требуются качественные токопроводящие элементы. Нельзя смешивать разные металлы без специальных переходов, иначе начнется электрохимическая коррозия. Я рекомендую использовать сталь или медь в зависимости от бюджета и типа кровли.
- Молниеприемники (стержни или сетка)
- Токоотводы (стальная лента или круг)
- Заземлители (вертикальные стержни)
- Соединительные зажимы
- Держатели для ленты
- Изоляторы для прохода через кровлю
- УЗИП (устройство защиты от импульсных перенапряжений)
- Болты, гайки, шайбы из нержавейки
Расход ленты считается по периметру дома с учетом спусков с конька до земли. Обычно на стандартный дом 10х10 метров уходит около 40–60 метров токоотвода.
| Материал | Расход на м2/погонный метр | Средняя цена за ед. | |
|---|---|---|---|
| Стальная лента (20х3 мм) | 50 метров | 120 руб/м | 6 000 руб |
| Стальной стержень заземления | 3 шт по 3 м | 1 200 руб/шт | 3 600 руб |
| Держатели фасада | 15 шт | 150 руб/шт | 2 250 руб |
| Зажимы соединительные | 10 шт | 200 руб/шт | 2 000 руб |
| Молниеприемник (шпиль) | 2 шт | 1 500 руб/шт | 3 000 руб |

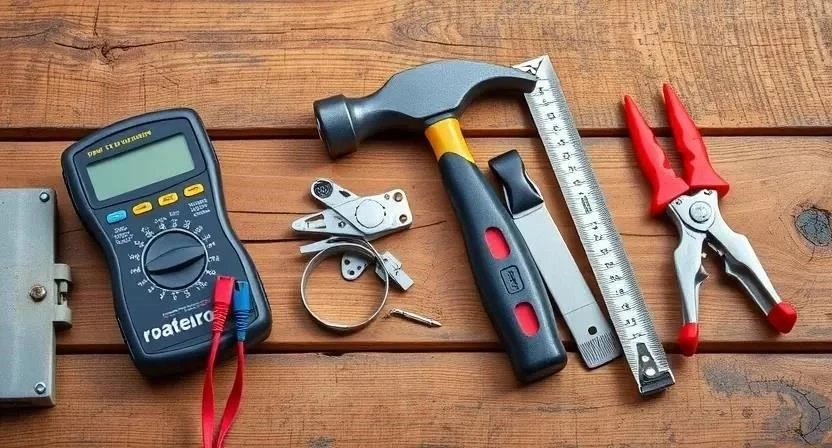

Инструменты для установки
Без правильного набора инструментов монтаж превратится в мучение. Особенно важен прибор для замера сопротивления, так как на глаз определить качество заземления невозможно.
- Перфоратор с бурами по бетону и кирпичу
- Молоток или кувалда для забивки стержней
- Рулетка и строительный уровень
- Мультиметр или профессиональный омметр
- Лестница-стремянка (алюминиевая или деревянная)
- Набор гаечных ключей и отверток
- Болгарка для резки ленты
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Омметр | Замер сопротивления заземления | Обязательно | 4 000 — 8 000 руб |
| Перфоратор | Крепление держателей к фасаду | Обязательно | 5 000 — 12 000 руб |
| Кувалда | Монтаж заземлителей в грунт | Обязательно | 1 000 — 2 000 руб |
| Болгарка | Подрезка токоотводов | Желательно | 3 000 — 6 000 руб |
| Уровень | Выравнивание мачт и ленты | Желательно | 500 — 1 500 руб |
Разметка и подготовка участка
Сначала я определяю точки установки молниеприемников на самой высокой части крыши. Важно, чтобы они перекрывали весь объем здания. Затем выбираю место под контур заземления. Обычно это удаленная от фундамента зона, где почва не слишком каменистая. Прилегающую территорию очищаю от мусора и кустарника, чтобы иметь свободный доступ к месту забивки стержней.
Работа с поверхностями и совместимость
Подготовка точек крепления требует точности. Я сверлю отверстия под дюбели строго по вертикали, чтобы лента не «гуляла» по фасаду. Особое внимание уделяю совместимости металлов. Однажды я использовал стальные зажимы на медной ленте, и через два года заметил сильную коррозию в местах контакта. Теперь использую только специализированные переходы или однородные материалы.
Все препятствия на пути токоотвода, такие как выступающие элементы декора или вентиляционные решетки, обхожу по дуге. Это исключает риск возникновения электрической дуги между системой и элементами дома.
Процесс монтажа по этапам
Соблюдайте технику безопасности: работайте в перчатках, используйте защитные очки при сверлении и обязательно зафиксируйте лестницу. Если работаете на высоте более 3 метров, используйте страховочный пояс.
- Проектирование (2 часа). Рисую схему с учетом радиуса защиты, чтобы ни один угол дома не остался открытым.

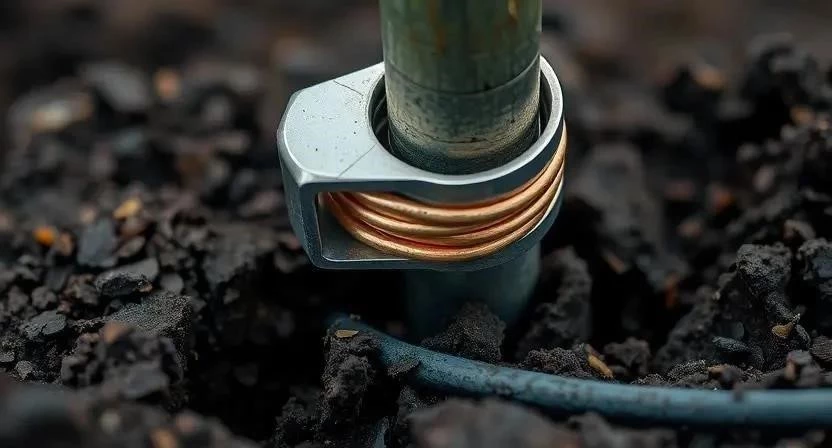

- Монтаж заземления (6 часов). Забиваю стальные стержни в землю на глубину 2.5–3 метра с шагом 1 метр, соединяю их стальной полосой.

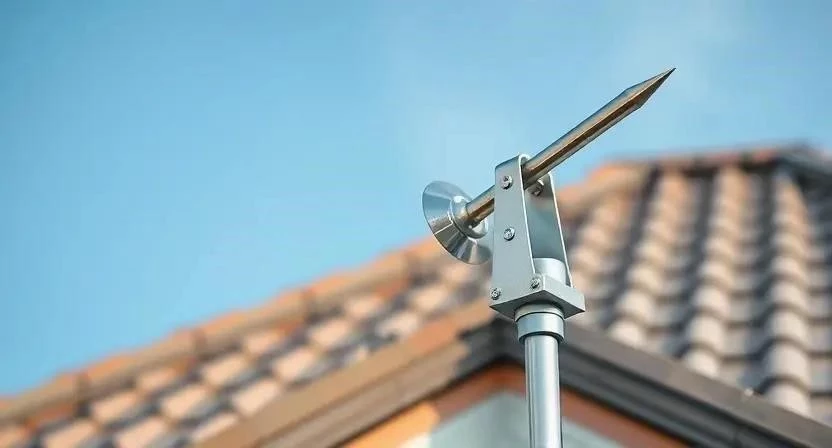

- Установка приемников (4 часа). Креплю шпили на коньке или устанавливаю мачты по углам кровли.
- Прокладка токоотводов (5 часов). Монтирую держатели по фасаду и прокладываю ленту от крыши до заземлителя.
- Соединение верха (2 часа). Скрепляю молниеприемники с токоотводными линиями с помощью зажимов.
- Спуск в землю (2 часа). Присоединяю нижний конец ленты к контуру заземления.
- Защита сети (2 часа). Устанавливаю УЗИП в электрощит, чтобы скачок напряжения не сжег технику.
- Проверка соединений (2 часа). Протягиваю все болты и проверяю плотность прилегания контактов.
- Замер сопротивления (1 час). Использую омметр; норма для частного дома — не более 10 Ом.
- Герметизация (3 часа). Обрабатываю места прохода ленты через кровлю специальным кровельным герметиком.
| Этап работ | Время | Ключевая особенность |
|---|---|---|
| Заземление | 6 часов | Глубина забивки стержней до уровня промерзания |
| Токоотводы | 5 часов | Минимизация количества изгибов ленты |
| Приемники | 4 часа | Жесткая фиксация к стропильной системе |
| УЗИП | 2 часа | Монтаж строго по схеме производителя |
| Замер | 1 час | Использование калиброванного прибора |
Важные технические нюансы
Соблюдение радиуса защиты — это основа безопасности. Молниеприемник создает «зону покоя», внутри которой здание защищено. Я всегда слежу, чтобы расстояние от токоотвода до окон и вентиляционных шахт было не менее 0.5–1 метра. Это предотвращает возникновение опасных разрядов внутри помещений.
Температура почвы сильно влияет на эффективность системы. Я заметил, что зимой, когда земля промерзает, сопротивление заземления может вырасти. Поэтому контур лучше закладывать глубже уровня промерзания вашего региона.
Типичные ошибки новичков
Часто люди пытаются сэкономить и делают критические ошибки, которые делают систему бесполезной или даже опасной.
- Использование тонкого медного провода вместо стальной ленты (он просто испарится при ударе).
- Отсутствие полноценного контура заземления (просто забить один гвоздь в землю недостаточно).
- Применение разных металлов в одном соединении без переходников.
- Игнорирование норм ПУЭ по расстояниям между элементами системы.
- Плохая затяжка болтов в зажимах, что ведет к искрению.
Расчет стоимости и выгода
Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг бригады, но требует времени и наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы | 15 000 — 25 000 | 18 000 — 30 000 | ~3 000 руб |
| Работа по монтажу | 0 | 15 000 — 30 000 | 15 000 — 30 000 руб |
| Замер сопротивления | 0 (аренда прибора 500) | 3 000 — 5 000 | 2 500 — 4 500 руб |
| 15 500 — 25 500 | 36 000 — 65 000 | до 40 000 руб |
Обслуживание системы
Молниезащита не работает «вечно» без присмотра. Я провожу ежегодную ревизию всех соединений в апреле или мае, перед началом сезона гроз. Обязательно проверяю сопротивление заземления, так как почва может просесть, а контакты — окислиться. Очищаю зажимы от коррозии и подтягиваю болты. Прошлым летом я обнаружил разболтавшийся зажим на спуске, и вовремя это исправил.
Другие варианты защиты
Существуют и альтернативные методы. Активные молниеотводы создают электрическое поле, которое «притягивает» молнию с большего расстояния, но стоят они значительно дороже. Если у вас металлическая кровля (фальц или профлист), ее можно использовать как общий молниеприемник, при условии качественной приварки токоотводов. Также существуют модульные системы от известных брендов, которые собираются как конструктор, что ускоряет монтаж, но увеличивает смету.
| Тип системы | Материал | Надежность | Цена |
|---|---|---|---|
| Классическая | Сталь/Медь | Высокая | Средняя |
| Активная | Спецсплавы | Очень высокая | Высокая |
| Кровле-приемник | Сталь/Алюминий | Средняя | Низкая |
| Модульная | Алюминий/Медь | Высокая | Высокая |
Ответы на частые вопросы
Привлекает ли молниеотвод молнию?
Нет, он не «приманивает» ее из соседнего леса, а просто предоставляет молнии более легкий и безопасный путь в землю, если удар все равно должен произойти в этой точке.
Можно ли использовать обычную стальную арматуру?
Для заземлителей — можно, но для токоотводов по фасаду она слишком тяжелая и неудобная в монтаже. Лучше использовать плоскую ленту.
Нужно ли заземлять антенну и спутниковую тарелку?
Да, обязательно. Металлические мачты антенн являются отличными приемниками, поэтому их соединяют с общим контуром заземления.
Какое сопротивление заземления считается нормой?
Согласно нормам, для частного дома сопротивление не должно превышать 10 Ом. В идеале — стремиться к 4 Ом.
Поможет ли молниезащита от скачков напряжения в сети?
Сам молниеотвод — нет. Для этого в электрощит ставится УЗИП, который сбрасывает избыточное напряжение на землю.
Можно ли монтировать систему на пластиковую кровлю?
Да, но в этом случае используются отдельные мачты-молниеприемники, которые возвышаются над уровнем крыши.
Как часто нужно проверять систему?
Один раз в год, желательно весной.
