Прямой удар молнии в гараж или отдельную постройку часто приводит к пожару или выходу из строя дорогостоящего оборудования. Монтаж системы занимает от 2 до 5 дней, а стоимость базового комплекта материалов начинается от 12 000 рублей. Правильная молниезащита отдельно стоящих строений и гаражей исключает риск искрения и защищает имущество от статического разряда. Безопасность объекта напрямую зависит от качества заземляющего контура и правильного выбора молниеприемника.
Базовые требования и оценка рисков
Риск попадания молнии возрастает, если гараж является самой высокой точкой на участке или стоит на открытой местности. Я рекомендую начинать работы в начале лета, когда почва уже прогрелась, но сезон сильных гроз еще не достиг пика. Важно помнить о правилах электробезопасности: любые работы с заземлением должны исключать случайное касание оголенных проводов под напряжением. Оценка местности включает поиск ближайших высоких деревьев или соседних зданий, которые могут служить естественными громоотводами, но полагаться только на них опасно.
Перечень необходимых материалов

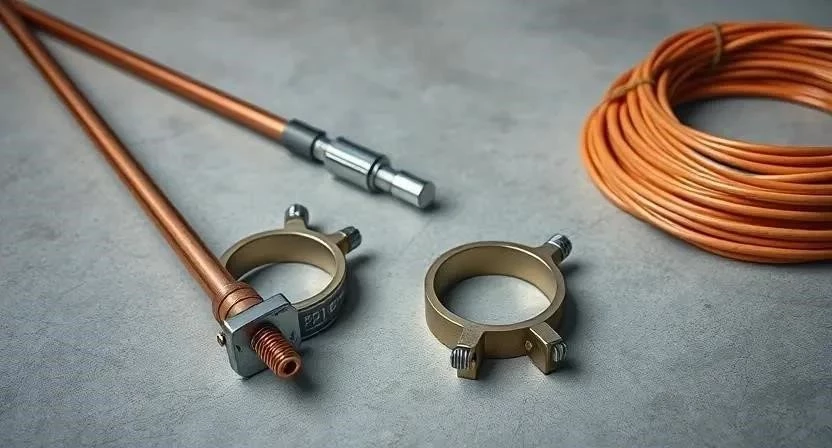

Для создания надежной системы потребуются специализированные компоненты, обеспечивающие быстрый отвод тока в землю. Я использовал сталь и медь, так как они обладают наилучшей проводимостью.
- Молниеприемник (стержневой или тросовый)
- Токоотводящий проводник (стальная полоса или медный кабель)
- Заземлители (вертикальные стержни)
- Соединительные зажимы (трубные, угловые)
- Крепежные держатели для токоотвода
- Изоляторы для защиты стен
- Антикоррозийное покрытие для соединений
- Металлические хомуты
Примерный расчет материалов для стандартного строения:
| Материал | Количество | Расход на м2/погонный м | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Молниеприемник (стержень) | 1 шт. | 1 шт/объект | 2 500 | 2 500 |
| Токоотвод (сталь 20х3) | 15 м | 1 м/пог.м | 150 | 2 250 |
| Заземлитель (стержень 1.5м) | 3 шт. | 1 шт/точка | 800 | 2 400 |
| Зажимы соединительные | 10 шт. | 1 шт/стык | 120 | 1 200 |
| Держатели токоотвода | 6 шт. | 1 шт/2м | 100 | 600 |
Инструменты для проведения работ
Подбор правильного инструмента ускоряет процесс и гарантирует плотное прилегание всех элементов системы. Без замера сопротивления работа считается незавершенной.
- Перфоратор для крепления держателей к стенам
- Молоток или кувалда для забивания стержней
- Строительный уровень для выравнивания приемника
- Мультиметр или омметр (для проверки сопротивления)
- Лопата для рытья траншеи под контур заземления
- Набор гаечных ключей для затяжки зажимов
- Рулетка и маркер для разметки
Организация рабочей зоны
Сначала необходимо очистить прилегающую территорию вокруг гаража от высокой травы, кустарников и строительного мусора. Это обеспечит свободный доступ к месту установки заземлителя. Особое внимание уделяю скрытым коммуникациям: перед вбиванием стержней я проверяю схему прокладки водопроводных и электрических труб, чтобы избежать их повреждения. Доступ к месту заземления должен оставаться открытым для последующих ежегодных проверок.
Анализ и разметка поверхностей
Тип кровли определяет способ крепления молниеприемника. Металлическая крыша может служить частью системы, но требует надежного соединения с токоотводом. Мягкая кровля и шифер требуют установки отдельных мачт-приемников. Я однажды ставил молниеприемник на шиферную крышу и понял, что без специальных широких опор он просто провалится сквозь материал. После анализа фундамента и стен размечаю точки крепления токоотводов так, чтобы проводник шел по кратчайшему пути к земле без резких изгибов.
Этапы установки системы молниезащиты
Монтаж следует выполнять строго по технологии, соблюдая последовательность соединений. Я столкнулся с тем, что в песчаной почве обычные стержни не дают нужного сопротивления, поэтому пришлось удлинять контур заземления.
- Выбор схемы защиты: определяю, будет ли это активная система (с ионизатором) или пассивная (классический стержень) — 2 часа.

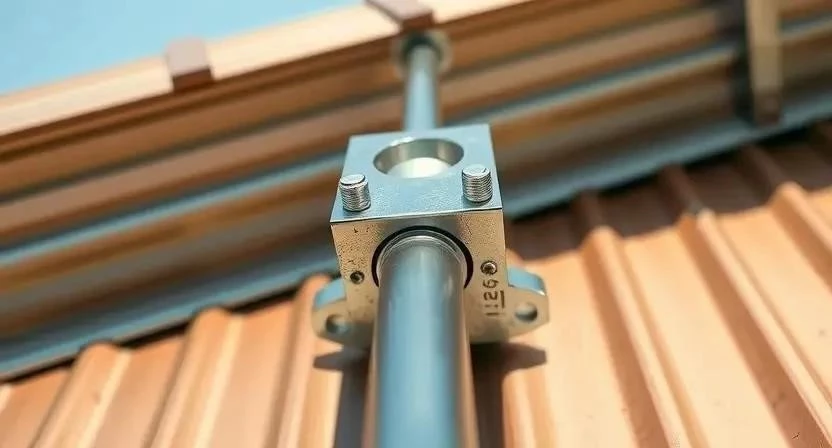

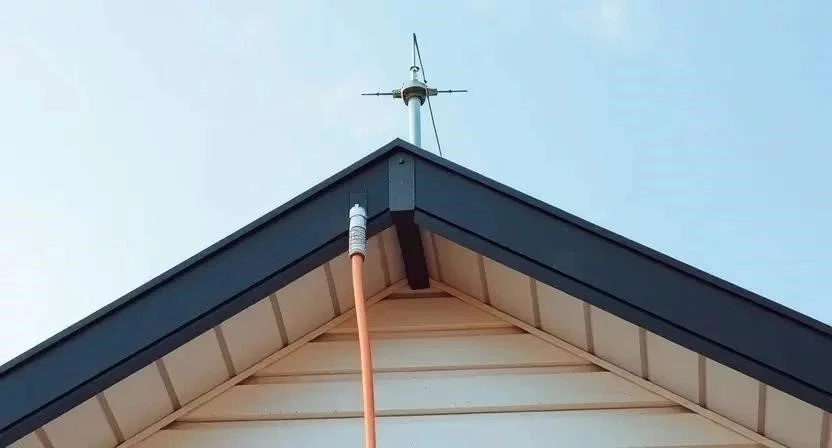

- Монтаж молниеприемника: фиксирую приемник в самой высокой точке крыши с помощью специальных кронштейнов — 4 часа.
- Установка токоотводных линий: прокладываю проводник по стене строения, закрепляя его держателями через каждые 2 метра — 6 часов.

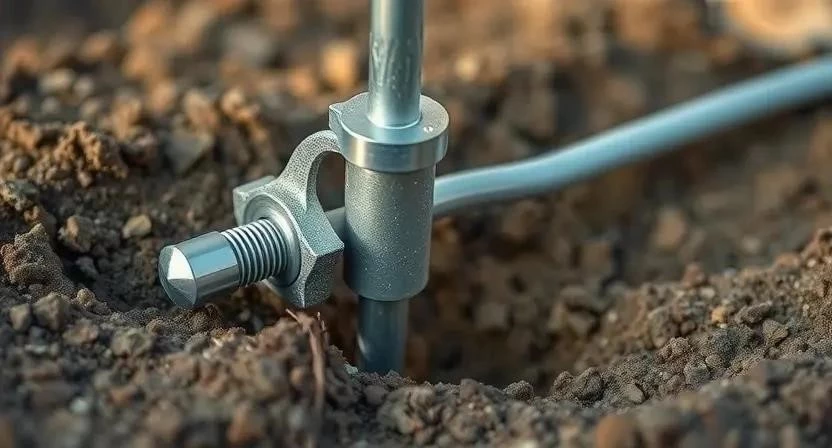

- Организация контура заземления: выкапываю траншею на глубину 0.5-0.7 м и вбиваю вертикальные стержни с шагом 1-2 метра — 8 часов.
- Соединение всех элементов: связываю молниеприемник, токоотвод и заземлитель с помощью зажимов — 3 часа.
- Проверка непрерывности цепи: с помощью мультиметра проверяю отсутствие разрывов в проводнике — 1 час.
- Замер сопротивления: измеряю итоговое сопротивление заземления (должно быть не более 10 Ом для большинства построек) — 2 часа.
- Финальная фиксация и изоляция: затягиваю все болты и обрабатываю места стыков антикоррозийным составом — 2 часа.
| Этап работы | Время выполнения | Критический нюанс |
|---|---|---|
| Проектирование | 2 часа | Учет высоты соседних деревьев |
| Монтаж приемника | 4 часа | Герметизация мест прохода кровли |
| Прокладка токоотвода | 6 часов | Отсутствие острых углов изгиба |
| Создание заземления | 8 часов | Глубина заложения ниже уровня промерзания |
| Тестирование | 3 часа | Использование калиброванного омметра |
Меры безопасности: При работе на крыше обязательно используйте страховочный пояс. При сверлении бетонных стен надевайте защитные очки и респиратор. Все электрические цепи в гараже должны быть обесточены на время монтажа заземляющего контура.
Технические тонкости и особенности
Состав почвы сильно влияет на эффективность заземления. В глинистых грунтах сопротивление ниже, а в песчаных или каменистых приходится увеличивать количество стержней. Температурный режим также важен: зимой почва промерзает, что может временно изменить показатели проводимости. Я всегда использую одинаковые металлы в одной цепи. Совмещение меди и стали без специальных переходников приводит к электрохимической коррозии, из-за чего соединение разрушается за пару сезонов.
Типичные промахи при монтаже
Новички часто пренебрегают базовыми правилами ПУЭ, что делает систему бесполезной или даже опасной.
- Полное отсутствие заземления (оставляют только приемник на крыше, что превращает его в «магнит» для молнии).
- Использование слишком тонких проводов, которые просто испаряются при первом же разряде.
- Неправильное расположение молниеприемника (установка ниже уровня антенн или дымоходов).
- Игнорирование ПУЭ в части расстояний между токоотводом и электропроводкой.
- Использование обычных гвоздей или саморезов вместо специализированных зажимов.
Смета на устройство защиты
Расчет произведен для гаража площадью 20 кв.м. с учетом среднего ценового сегмента материалов.
| Статья расходов | Количество/Объем | Цена за ед. | |
|---|---|---|---|
| Комплект молниеприемника | 1 набор | 3 000 | 3 000 |
| Стальная полоса (токоотвод) | 15 м | 150 | 2 250 |
| Заземляющие стержни | 3 шт. | 800 | 2 400 |
| Расходники (зажимы, хомуты) | 1 комплект | 2 000 | 2 000 |
| Антикоррозийная краска | 1 банка | 500 | 500 |
Сравнение затрат при разных способах реализации:
| Параметр | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Материалы | 9 150 руб. | 11 000 руб. | 1 850 руб. |
| Работа | 0 руб. | 7 000 руб. | 7 000 руб. |
| Время | 3-5 дней | 1 день | — 4 дня |
| Гарантия | Личная | Договорная | Риск ошибок |
| 9 150 руб. | 18 000 руб. | 8 850 руб. |
Обслуживание и проверка системы
Система требует ежегодного осмотра перед началом сезона гроз (обычно в мае). Проверяю все точки крепления токоотвода к стене, так как от вибраций или температурных расширений болты могут ослабнуть. Обязательным этапом является повторный замер сопротивления заземления. Если показатели выросли, я добавляю дополнительные стержни в контур или обрабатываю почву солевым раствором для улучшения проводимости.
Другие способы организации грозозащиты
Если гараж имеет сплошную металлическую кровлю, ее можно использовать в качестве молниеприемника. Однако я пробовал использовать металлическую кровлю как приемник и заметил, что это требует очень тщательного заземления каждого стыка листов, иначе возникнет искрение. Также возможна установка одного мощного молниеотвода на несколько строений, если они расположены в пределах зоны защиты (конуса) одного приемника. Это позволяет сэкономить на материалах, но требует точного расчета радиуса защиты по ГОСТ.
Ответы на популярные вопросы
Можно ли установить молниезащиту на деревянный гараж?
Да, и это даже более критично. Для деревянных построек обязательно использование полноценного токоотвода, чтобы разряд не прошел по дереву, вызвав возгорание.
Нужно ли заземлять металлический гараж?
Безусловно. Металлический корпус сам по себе может стать проводником, поэтому необходимо создать полноценный контур заземления, чтобы избежать поражения током при касании стен.
Можно ли использовать обычный стальной уголок вместо спецпроводников?
Для заземлителя — да, но для токоотвода лучше использовать оцинкованную полосу. Обычный уголок быстро ржавеет, что увеличивает сопротивление системы.
Как часто проверять систему?
Один раз в год, строго перед началом грозового сезона. Проверка включает визуальный осмотр и замер сопротивления.
