Молниезащита мягкой кровли: устройство и монтаж

Мягкая кровля из битума или ПВХ-мембран относится к горючим материалам, поэтому прямой удар молнии часто приводит к мгновенному возгоранию. Стоимость профессионального монтажа системы начинается от 30 000 рублей, а весь процесс занимает в среднем 3-5 рабочих дней. Правильная молниезащита мягкой кровли исключает риск пожара и защищает бытовую технику от скачков напряжения. Это базовая мера безопасности для любого современного дома.

Первые шаги и важные условия

Перед началом работ я всегда оцениваю категорию здания по степени риска. От этого зависит, будет ли система простой или потребуется сложный расчет зон защиты. Для качественного монтажа нужны базовые навыки в электрике, так как придется работать с заземлением и измерять сопротивление. Работать можно только в сухую погоду, чтобы обеспечить адгезию мастик и безопасность на высоте. Аудит системы я рекомендую проводить ежегодно, желательно ранней весной до начала грозового сезона.

Подбор комплектующих

Для надежной защиты потребуется набор специализированных элементов. Я подбираю материалы исходя из площади крыши и высоты здания. Расход токоотводов обычно составляет от 1 до 2 погонных метров на один метр периметра, в зависимости от сложности разводки.

• Молниеприемники (стержни) — принимают основной удар.
• Токоотводные проводники (медные или стальные) — отводят заряд вниз.
• Заземляющие электроды — передают ток в грунт.
• Специальные держатели для мягкой кровли — фиксируют провод.
• Битумная или полимерная мастика — для герметизации проколов.

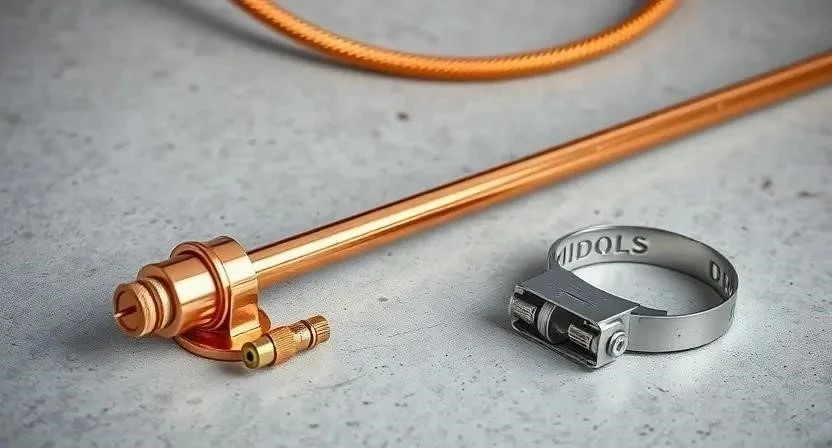

• Переходники с меди на сталь — предотвращают коррозию.

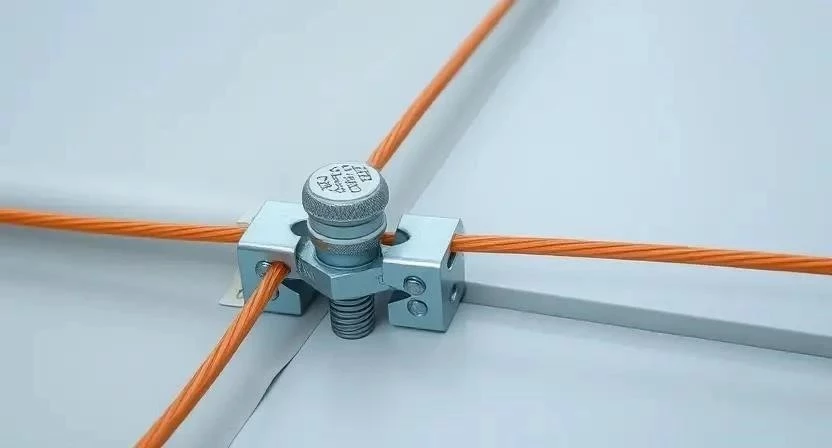

• Зажимы и соединители — обеспечивают плотный контакт.
• Изоляционные прокладки — защищают горючий слой кровли.

Инструментарий мастера

Без правильного набора инструментов работа превратится в мучение. Я использую профессиональный электроинструмент, чтобы соединения были максимально плотными. Если нет своего мультиметра с функцией замера сопротивления, его проще взять в аренду на один день.

• Перфоратор — для крепления держателей к основанию.
• Стрипперы — для быстрой зачистки проводов.
• Мультиметр — замер сопротивления заземления.
• Лестница или строительные леса — доступ на кровлю.
• Набор зажимов и ключей — для фиксации элементов.
• Защитные очки и перчатки — обязательная безопасность.
• Респиратор — при работе с мастиками и бетоном.

Подготовка площадки

Первым делом я очищаю кровлю от всего лишнего: веток, старого мусора, остатков стройматериалов. Затем делаю точную разметку точек, где будут стоять молниеприемники. Важно организовать безопасный доступ на крышу, чтобы не повредить мягкое покрытие тяжелой техникой. Прилегающие зоны вокруг дома я освобождаю от легковоспламеняющихся предметов, чтобы обеспечить свободный доступ к местам заземления.

Работа с основанием

Я тщательно проверяю целостность мягкого покрытия. Если есть пузыри или разрывы, их нужно устранить до начала монтажа. Определение точек крепления — самый ответственный момент. Я ищу бетонные или деревянные элементы основания, так как крепление только к мембране недопустимо. Места примыкания обрабатываю грунтовкой для лучшего сцепления с мастикой. Однажды я монтировал систему на старой ПВХ-мембране и обнаружил, что она начала трескаться при нажатии. Если этого не заметить, вода пойдет прямо в утеплитель.

Процесс установки системы

Монтаж должен быть последовательным. Я придерживаюсь строгой технологии, чтобы разряд ушел в землю, а не в перекрытия дома.

1. Проектирование и разметка. (3-5 часов). Определяю зоны защиты, чтобы ни один угол дома не остался открытым.

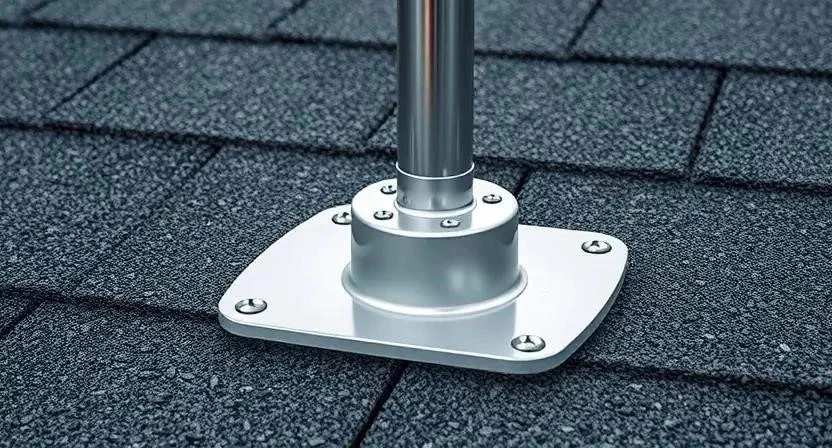

2. Установка молниеприемников. (4-6 часов). Монтирую стержни, стараясь не повредить гидроизоляцию.
3. Монтаж токоотводов. (6-8 часов). Прокладываю проводники по поверхности кровли к точкам спуска.
4. Организация проходок. (4-6 часов). Создаю узлы прохода через кровельный пирог. Я всегда использую двойной слой мастики на проходках, так как один слой может дать протечку через год.
5. Фиксация проводников. (3-5 часов). Закрепляю токоотводы специальными держателями с шагом 1.5-2 метра.
6. Соединение с контуром. (2-3 часа). Соединяю верхние токоотводы с заземляющей системой.

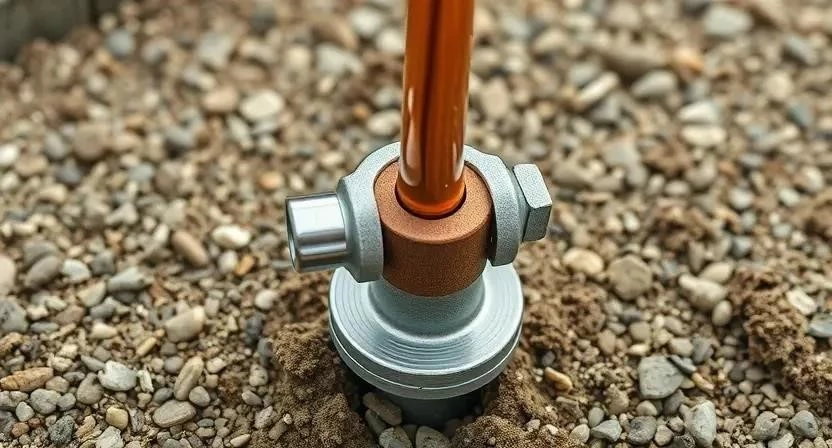

7. Монтаж заземления. (8-12 часов). Забиваю вертикальные электроды или укладываю горизонтальные полосы в грунт.
8. Герметизация проколов. (3-5 часов). Обрабатываю все места прокола кровли мастикой. Время высыхания зависит от температуры, обычно 12-24 часа.
9. Проверка соединений. (2 часа). Проверяю затяжку всех болтов и зажимов.
10. Замер сопротивления. (2 часа). С помощью мультиметра убеждаюсь, что сопротивление заземления соответствует ГОСТу.

Технические тонкости

Температура сильно влияет на мягкую кровлю. В сильную жару битум размягчается, и крепления могут начать «плавать», поэтому я стараюсь работать в прохладное время. Токоотводы должны иметь качественную изоляцию в местах возможного контакта с горючими элементами. Важнейший момент — совместимость металлов. Я никогда не соединяю медь и сталь напрямую. Это вызывает электрохимическую коррозию, которая быстро разрушает контакт. Для этого всегда использую специальные стале-медные переходники.

Где обычно ошибаются новички

Многие пытаются сэкономить и совершают критические ошибки, которые делают систему бесполезной или даже опасной.

1. Монтаж проводника прямо на горючий слой без изоляционных прокладок.
2. Установка всего одного заземлителя вместо полноценного контура.
3. Игнорирование герметизации проходок через кровлю, что ведет к протечкам.
4. Использование тонкой стальной проволоки вместо сертифицированной ленты или кабеля.
5. Отсутствие проверки сопротивления заземления после монтажа.

Я видел объект, где соединили медный провод со стальным зажимом без переходника. Через два года в месте контакта всё окислилось, и система перестала работать.

Финансовая сторона вопроса

Стоимость зависит от выбранных материалов и сложности кровли. Самостоятельный монтаж позволяет сэкономить на оплате бригады, но требует наличия дорогого измерительного оборудования.

Эксплуатация и сервис

Система не требует постоянного внимания, но ежегодный осмотр перед летом обязателен. Я проверяю целостность покрытия и надежность креплений токоотводов. Важно контролировать сопротивление заземления, так как почва может пересохнуть или просесть. Срок службы качественной системы из меди составляет до 50 лет, стальной — около 20-25 лет.

Другие способы защиты

Существует активная молниезащита (ИИГ), которая притягивает разряд в одну точку и контролирует его спуск. Это дороже, но эффективнее для сложных объектов. Также можно использовать металлические парапеты кровли в качестве молниеприемников, если они надежно заземлены. Традиционный метод с молниеотводами проще в монтаже, но требует большего количества проводников по всей крыше.

Ответы на частые вопросы

Можно ли использовать обычную стальную проволоку?
Нет, она слишком тонкая и может расплавиться при сильном разряде. Используйте только сертифицированную ленту или кабель.

Как не испортить гарантию на кровлю?
Используйте только рекомендованные производителем мастики и не делайте лишних отверстий. Лучше всего согласовать точки крепления с кровельщиками.

Влияет ли цвет кровли на молниезащиту?
Цвет не влияет на вероятность удара, но темная кровля сильнее нагревается, что может размягчить битум под креплениями.

Нужно ли заземлять антенны на крыше?
Да, все металлические конструкции на кровле должны быть включены в общую систему молниезащиты.

Что делать, если почва слишком каменистая для заземления?
В таком случае я использую химическое заземление с засыпкой специального электролита в скважину.

Можно ли объединить молниезащиту с заземлением электросети?
Да, согласно ПУЭ, рекомендуется объединять все заземляющие устройства в один общий контур.

Как часто нужно проверять систему?
Один раз в год, обязательно перед началом грозового сезона.

Меры безопасности: При работе на высоте обязательно используйте страховочный пояс. Все работы с электричеством проводите в диэлектрических перчатках. При использовании химии и мастик обеспечьте проветривание и используйте респиратор. Никогда не монтируйте систему во время дождя или при сильном ветре.
