Открытая проводка в деревянных домах по нормам и правилам

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
• выключатели;
• распределительные коробки;
• осветительные устройства;
• мощные бытовые приборы;
• электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах устанавливают проходные выключатели.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Достоинства и недостатки открытого монтажа

Все эти способы проводки для деревянного дома имеют свои достоинства и недостатки. Монтаж проводки по деревянной стене дома в гофрированной трубе проще всего, не возникает и проблем с расключением в распределительной коробке.

Минусом является неэстетичность такого способа, а также необходимость съема всей гофрированной трубы целиком, чтоб получить доступ к одному кабелю.

В этом отношении кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», причем подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия. Кабель-канал удобен при монтаже — его легко открыть и закрыть, и относительно безопасен для деревянного дома, так как сам по себе производится из негорючего пластика.

При желании можно скрыть провода, выбрав «нижнюю» проводку в кабель-канале, замаскированном под плинтус

Обратите внимание, что заделывать провода под настоящий плинтус недопустимо!. Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину»

Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину».

Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки вроде сварочного аппарата нужно предусмотреть розетку, к которой подведен подходящий кабель сечением не менее 2,5 мм.

Электротехнический короб

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

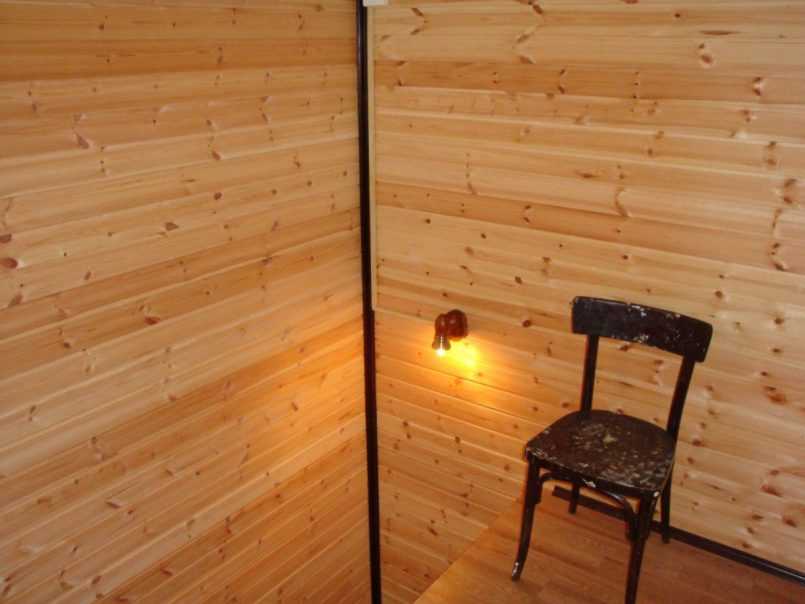

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Как делается закрытая проводка

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

• открытым способом;
• по скрытой технологии (внутри стен);
• с укладкой в специальные кабель-каналы.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

• У них очень хорошая несущая способность;
• Они устойчивы к любого рода вибрациям;
• Полностью сохраняют геометрии всей конструкции;
• Существенное уменьшение общего веса сооружения;
• Их можно быстро возвести;
• Применять их можно в самых различных целях;
• Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Вводный автовыключатель, его подключение, монтаж распределительного щитка и электросчётчика

Установка вводного автовыключателя, как правило, производится после счётчика. Затем в распределительный щиток устанавливают устройство защитного отключения и вводной автомат. Далее необходимо заземлить щиток и сделать монтаж, полагаясь на схему.

Схема устройства автоматического выключателя

Выбор вводного кабеля осуществляется из предельной мощности всего имеющегося электрического оборудования. Функция вводного автоматического выключателя заключается в резервировании групповых автоматов и обесточивания дома при неисправностях в электропроводке.

Проводка в доме зависит также и от фазы сети. Для этого используют одно-, двух- или трёхполюсные автоматические выключатели. То же самое и с электросчётчиками. Они бывают двух видов: одно- и трёхфазные. В свою очередь, трёхфазные счётчики делятся на четыре типа включения: прямое, косвенное и полукосвенное.

Также существует счётчик учёта реактивной энергии. Изначальная схема должна содержать эту информацию. Счётчик электроэнергии устанавливается в специальный щиток. В частном доме он обычно располагается на высоте 1,5-1,7м для более удобного доступа.

Классификация автоматических выключателей

Желательно определить дату изготовления счётчика, которая не должна быть старше одного или двух лет (для одно- или трёхфазного счётчика соответственно). Также рекомендуется иметь расцепитель, помещённый в специальный опломбированный корпус. Такой электромонтаж даст возможность провести полное отключение оборудования от сети.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

• при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
• для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
• минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
• 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи. Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками

На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Способы проведения электропитания

Какую проводку использовать для деревянного дома – открытую или закрытую? Первый способ предполагает внешнее размещение проводов на стенах и потолке. Кабели в этом случае крепят в специальных кабель-каналах, на изоляторах или на скобах.

Второй метод можно использовать, если помещения ещё не были окончательно отделаны. Провода в такой ситуации укладывают в металлическую гофру или трубу. Это довольно дорогостоящий способ, но зато кабели будут надёжно спрятаны.

Выбор типа проводки в деревянном доме зависит от опытности электрика и наличия или отсутствия инструментов для производства конкретных работ.
