Монтаж электрики под потолком требует четкого планирования и соблюдения норм безопасности. Обычно такие работы в одной комнате занимают от 8 до 16 рабочих часов. Стоимость материалов для базовой разводки начинается от 3-5 тысяч рублей. Чтобы понять, как проложить кабель под натяжным потолком, нужно учитывать особенности будущего полотна и требования ПУЭ. Правильный подход исключает риск короткого замыкания после закрытия перекрытия.
Особенности подготовки к электромонтажу
Работа с электрикой считается сложной задачей. Она требует базовых знаний схемотехники и навыков работы с электроинструментом. Я рекомендую проводить монтаж строго до установки полотна или каркаса, чтобы иметь свободный доступ к бетонному основанию. Если делать это позже, придется либо демонтировать потолок, либо рисковать целостностью материала. Время выполнения зависит от количества точек освещения и сложности схемы разводки.
Материалы для прокладки кабеля

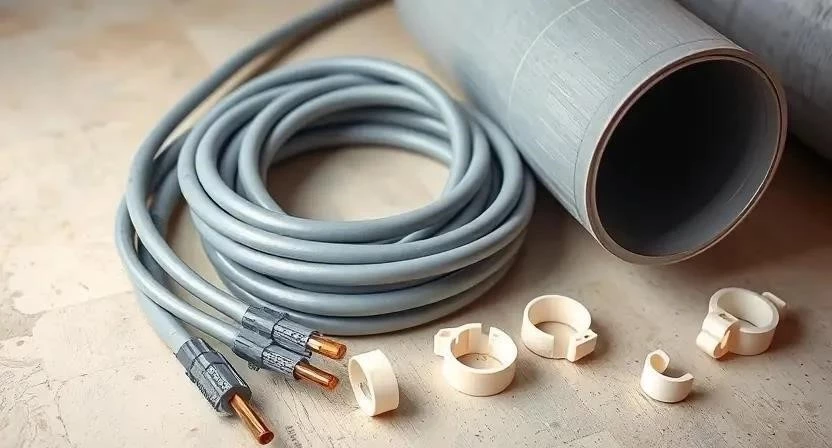

Выбор компонентов напрямую влияет на пожарную безопасность помещения. Основным требованием является использование негорючих материалов. Для разводки идеально подходит кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Гофра из ПВХ или ПНД защищает провод от механических повреждений и облегчает его замену.
- Кабель ВВГнг-LS (сечение 3х1.5 или 3х2.5 мм²)
- Гофрированная труба ПВХ (для внутренних работ)
- Гофрированная труба ПНД (повышенная прочность)
- Дюбель-хомуты для фиксации гофры
- Распределительные коробки из негорючего пластика
- Клеммники (например, Wago) для надежных соединений
- Изолента ПВХ
- Нейлоновые стяжки
| Наименование | Расход на 10 м² | Средняя цена |
|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 25-40 метров | 60-90 руб/м |
| Гофра ПВХ 16 мм | 20-30 метров | 15-25 руб/м |
| Дюбель-хомуты | 30-50 шт. | 5-10 руб/шт |
| Клеммники | 10-20 шт. | 15-30 руб/шт |
| Распред. коробка | 2-3 шт. | 80-150 руб/шт |

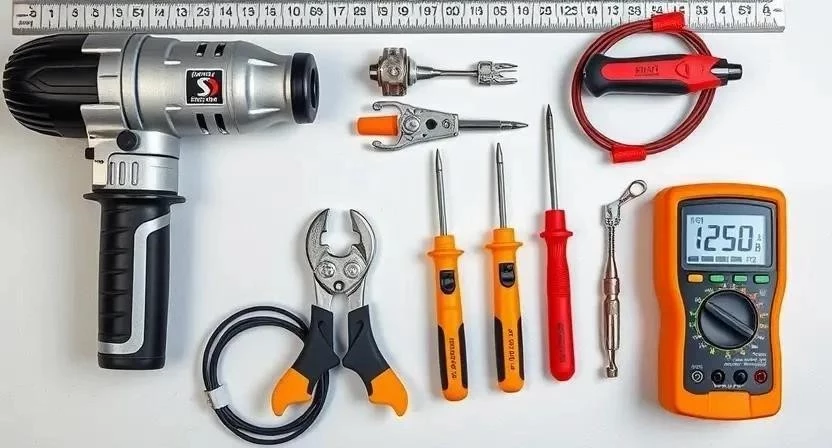

Инструменты для электромонтажа
Качественный инструмент ускоряет процесс и гарантирует точность соединений. Перфоратор необходим для штробления или сверления отверстий в бетоне. Стриппер позволяет снимать изоляцию, не повреждая жилы провода. Для тех, кто хочет сэкономить, бюджетные аналоги отверток вполне справятся, но на перфораторе лучше не экономить — я советую взять профессиональный инструмент в аренду, если планируете работать один раз.
- Перфоратор — сверление отверстий под крепеж
- Стриппер — быстрая зачистка концов кабеля
- Набор отверток — монтаж клемм и коробок
- Уровень — разметка трасс по прямой
- Строительный пылесос — уборка бетонной крошки
- Пассатижи — обрезка и загиб проводов
- Строительный нож — работа с гофрой
| Инструмент | Функция | Рекомендуемый тип |
|---|---|---|
| Перфоратор | Сверление бетона | Ударный, с SDS-plus |
| Стриппер | Снятие изоляции | Автоматический |
| Уровень | Контроль плоскости | Пузырьковый или лазерный |
| Пылесос | Очистка поверхности | Строительный (с фильтром) |
| Отвертки | Затяжка винтов | Диэлектрические |
Подготовка помещения
Сначала нужно полностью освободить пространство под будущими трассами. Мебель сдвигают к центру комнаты или выносят. Напольное покрытие застилают плотной пленкой или оргалитом, чтобы строительная пыль не въелась в поверхность. Я всегда организую вынос мусора сразу после сверления, так как бетонная крошка очень летучая и забивает все щели.
Подготовка поверхности
Потолок очищают от остатков старой штукатурки или отслаивающейся краски. Если поверхность слишком рыхлая, ее обрабатывают грунтовкой для лучшей адгезии крепежных элементов. Важно проверить ровность перекрытия и заранее определить точки выхода кабеля под светильники. Все трещины и глубокие дефекты бетона заделывают ремонтным составом, чтобы гофра прилегала плотнее.
Технология монтажа проводки
Процесс требует последовательности. Я один раз забыл продумать вылет кабеля для люстры, и пришлось переделывать часть трассы. Теперь всегда оставляю запас в 15-20 см в каждой точке освещения.
- Составляю подробную схему расположения всех светильников и розеток.
- Размечаю трассы прокладки кабеля на потолке с помощью уровня.
- Сверлю отверстия под дюбель-хомуты с шагом 40-60 см.

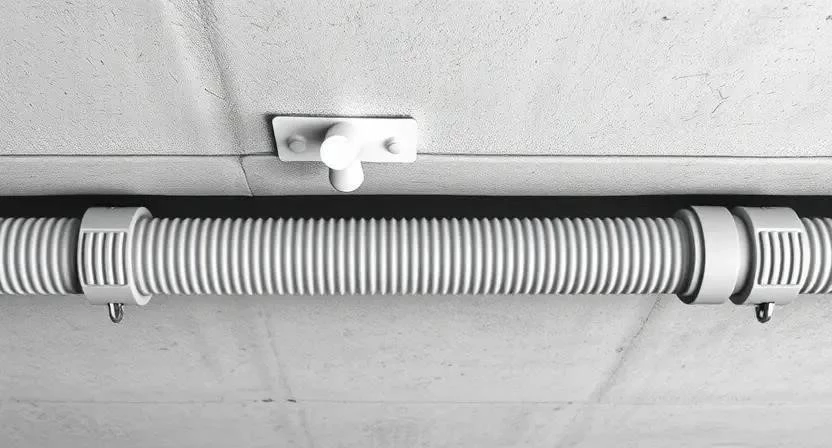

- Монтирую гофрированную трубу к перекрытию, плотно прижимая ее.
- Затягиваю кабель ВВГнг-LS в гофру, избегая сильных перегибов.

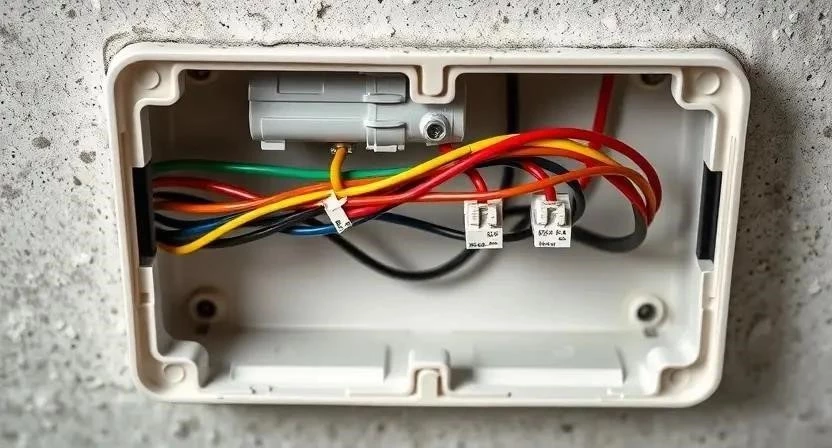

- Устанавливаю распределительные коробки в доступных местах.
- Вывожу концы кабелей под каждую точку освещения.
- Проверяю целостность изоляции и прозваниваю цепь мультиметром.
- Фиксирую кабели стяжками в местах примыкания к стенам.
- Провожу финальную проверку всех соединений перед закрытием потолка.
| Этап | Время выполнения | Критический параметр контроля |
|---|---|---|
| Разметка и сверление | 2-3 часа | Точность расположения точек |
| Монтаж гофры | 2-4 часа | Плотность прилегания к бетону |
| Затяжка кабеля | 1-2 часа | Отсутствие натяжения провода |
| Подключение коробок | 2-3 часа | Надежность зажима клемм |
| Прозвонка цепи | 1 час | Отсутствие короткого замыкания |
Важные нюансы при установке
Температурный режим в помещении должен быть в пределах +5…+30°C. Слишком высокая влажность может замедлить высыхание крепежных составов, если используются химические анкеры. Важно следить за совместимостью материалов: кабель должен свободно проходить в гофре, не застревая на поворотах. Я рекомендую использовать гофру с внутренним диаметром на 2-4 мм больше, чем внешний диаметр кабеля.
Частые ошибки новичков
Многие пытаются сэкономить и прокладывают кабель без гофры. Видел объект, где провод шел прямо по бетону. При монтаже профилей один саморез пробил изоляцию — пришлось искать замыкание три часа. Это недопустимо по нормам безопасности.
- Использование горючих материалов (например, ПВС вместо ВВГнг-LS).
- Отказ от распределительных коробок (соединение проводов «в скрутку» внутри гофры).
- Слишком сильное натяжение провода, что ведет к обрыву жил.
- Отсутствие заземляющего провода в цепи освещения.
- Неправильный подбор сечения кабеля под мощность нагрузки.
Расчет стоимости работ и материалов
Цена зависит от площади комнаты и количества точек света. При самостоятельном монтаже основная экономия идет на оплате услуг электрика.
| Статья расходов | Цена за ед. (средняя) | |
|---|---|---|
| Материалы (кабель, гофра, крепеж) | — | 4 500 руб. |
| Работа мастера (монтаж) | 500 руб/м.п. | 8 000 руб. |
| — | 12 500 руб. | |
| — | 4 500 руб. | |
| Экономия | — | 8 000 руб. |
Эксплуатация сети после завершения
После прокладки кабеля и проверки цепи можно приступать к натяжке полотна. В дальнейшем сеть эксплуатируется в стандартном режиме. Рекомендую раз в несколько лет проверять затяжку контактов в распределительных коробках (если есть к ним доступ). Срок службы ВВГнг-LS в гофре составляет до 30 лет при отсутствии перегрузок.
Альтернативные способы монтажа
Бесгофровая прокладка допустима только в том случае, если кабель закладывается в специальную штробу в бетоне и заштукатуривается. Использование металлических труб оправдано в зонах с повышенным риском механических повреждений. В одном из проектов я использовал металлические трубы для защиты в зоне кухни. Это дороже, но дает абсолютную уверенность в пожарной безопасности.
При монтаже в гипсокартонных конструкциях кабель прокладывается через специальные отверстия в профилях, обязательно используя пластиковые втулки-проходки, чтобы острый край металла не перерезал изоляцию.
Ответы на частые вопросы
Можно ли использовать обычный ПВС вместо ВВГнг-LS?
Нет, ПВС не предназначен для стационарной прокладки в стенах и потолках, он горюч.
Обязательно ли использовать гофру под натяжным потолком?
Да, это требование безопасности и удобства. Гофра защищает кабель от перетирания о бетон и профили.
Как найти провод в потолке после монтажа?
Используйте бесконтактный детектор напряжения или профессиональный трассоискатель.
Можно ли менять схему освещения после установки потолка?
Если кабель в гофре и есть запас длины, некоторые линии можно перетянуть. В остальных случаях — только через демонтаж полотна.
Какое сечение провода выбрать для освещения?
Оптимально 3х1.5 мм². Этого достаточно для большинства светодиодных и люстровых систем.
Где лучше располагать распределительную коробку?
В доступном месте, обычно над выключателем, чтобы к ней можно было подобраться без разбора всего потолка.
Что делать, если кабель касается профиля подвесного потолка?
Использовать пластиковые клипсы или гофру, чтобы исключить трение изоляции о металл.
Как избежать перегрева кабеля в гофре?
Не укладывать несколько силовых линий в одну узкую трубу и соблюдать расчетную нагрузку по сечению.
Меры безопасности: При работе с электричеством обязательно отключайте питание на щитке. Используйте диэлектрические перчатки и защитные очки при сверлении бетона. Работа с перфоратором на высоте требует устойчивой стремянки. Не допускайте попадания влаги в распределительные коробки до момента их окончательной герметизации.
