Монтаж электрики в парных помещениях требует строгого соблюдения норм ПУЭ из-за сочетания экстремальной температуры и высокой влажности. Обычно такие работы занимают от 3 до 5 дней в зависимости от сложности проекта. Ошибки в этой сфере обходятся очень дорого, вплоть до риска пожара или поражения током. Правильная электропроводка в бане и сауне гарантирует безопасность всех посетителей и долговечность оборудования. Разберем детально, как реализовать эту задачу надежно.
Особенности подготовки к работе
Сначала нужно оценить сложность объекта. Если вы никогда не работали с электрикой, лучше пригласить специалиста, так как баня — зона повышенного риска. Я рекомендую планировать монтаж строго до начала чистовой отделки стен и потолка. Это позволит скрыть кабели в стенах или под обшивкой, не повреждая финишные материалы. Время выполнения работ зависит от количества точек освещения и мощности электропечи.
Подбор необходимых материалов

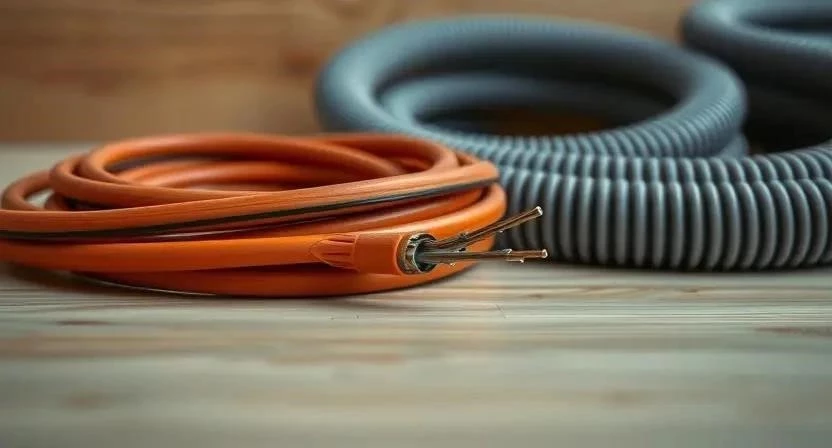

Для работы в условиях сауны подходит только специализированный кабель. Основным вариантом является ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Чтобы защитить провода от механических повреждений и влаги, использую негорючую гофротрубу. В щитке обязательно ставлю УЗО (устройство защитного отключения) для защиты людей от утечек тока.
- Кабель ВВГнг-LS сечением 2.5 мм² для розеток и печи.
- Кабель ВВГнг-LS сечением 1.5 мм² для освещения.
- Гофрированная труба ПВХ или ПНД (негорючая).
- УЗО с током утечки 30 мА.
- Автоматические выключатели соответствующего номинала.
- Распределительные коробки с IP-защитой.
- Подрозетники и выключатели с влагозащитой (IP65 и выше).
- Клеммники WAGO или медные гильзы для сварки.
| Материал | Сечение/Тип | Расход на м² (ориент.) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS | 3х2.5 мм² | 2-3 м | 80 руб/м | 4500 руб |
| Гофра ПНД | 20 мм | 2-3 м | 30 руб/м | 1500 руб |
| УЗО | 30 мА | 1 шт | 1200 руб | 1200 руб |
| Автомат | 16А | 3 шт | 400 руб | 1200 руб |
| Светильник IP65 | LED | 1 шт / 4 м² | 800 руб | 3200 руб |
Инструментарий для монтажа
Качественный инструмент ускоряет процесс и исключает брак. Стриппер позволяет снимать изоляцию, не повреждая жилу провода. Мультиметр необходим для проверки целостности цепей и заземления. Перфоратор поможет быстро сделать отверстия в капитальных стенах. Если бюджет ограничен, некоторые позиции можно взять в аренду, но индикаторную отвертку я советую купить каждому.
- Стриппер для зачистки кабеля.
- Индикаторная отвертка для поиска фазы.
- Перфоратор с набором буров.
- Строительный уровень для разметки.
- Цифровой мультиметр.
- Пассатижи и бокорезы.
- Набор отверток с разными насадками.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1500 руб |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 2000 руб |
| Перфоратор | Сверление отверстий в бетоне/кирпиче | Обязательно | 5000 руб |
| Уровень | Ровная установка розеток и щитка | Желательно | 800 руб |
| Индикаторная отвертка | Контроль наличия напряжения | Обязательно | 300 руб |
Очистка и подготовка пространства
Перед началом работ освобождаю помещение от всего лишнего мусора. Важно обеспечить свободный доступ к точкам ввода кабеля из основного дома или от столба. Все поверхности очищаю от пыли и опилок. Это нужно, чтобы гофра и крепежи плотно прилегали к основанию. Защищаю напольное покрытие пленкой, если в помещении уже есть чистовой пол.
Работа с поверхностями и разметка
Подготовку стен начинаю с детальной разметки трасс. Я всегда черчу линии прокладки кабеля прямо на стене карандашом, чтобы избежать перехлестов. Сверлю отверстия под крепления гофры и подрозетники. Проверяю плоскости уровнем, чтобы выключатели не висели криво. В местах крепления тяжелых элементов наношу грунтовку — это улучшает адгезию и предотвращает выкрашивание материала при монтаже.
Пошаговый процесс установки электрики
Соблюдение последовательности этапов исключает необходимость переделывать работу. Я столкнулся с тем, что пропуск даже одного шага ведет к потере времени.
- Составление схемы электропроводки и расстановка точек (2 часа).

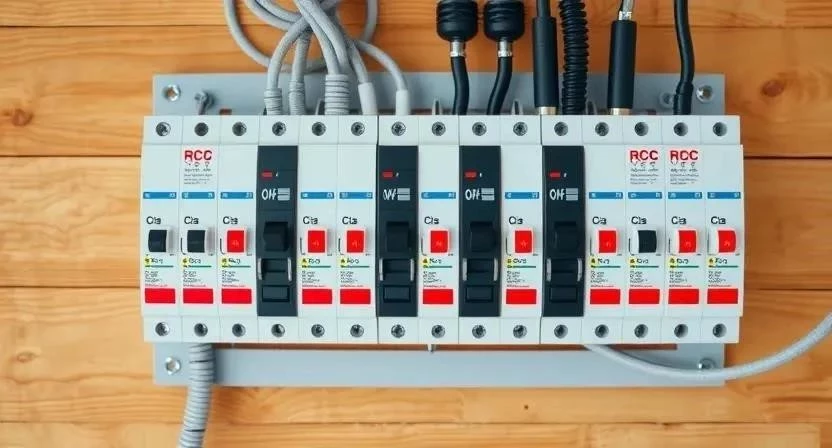

- Установка главного распределительного щита и монтаж УЗО (3 часа).

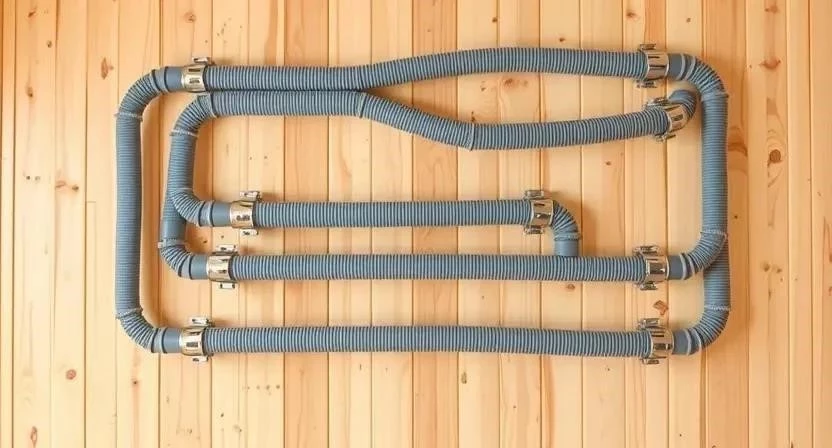

- Монтаж кабельных трасс в негорючей гофре по разметке (5 часов).
- Прокладка кабеля в парной и моечной с учетом термоизоляции (4 часа).
- Установка распределительных коробок в сухих зонах (2 часа).
- Монтаж влагозащищенных подрозетников в стены (3 часа).
- Подключение светильников с высоким IP-рейтингом (3 часа).
- Подключение электропечи и обязательное заземление (2 часа).
- Соединение проводов в коробках методом сварки или качественных клемм (4 часа).
- Тестовая проверка всех цепей и заземления мультиметром (2 часа).
- Финальный монтаж выключателей и розеток (3 часа).
- Проверка работы всей системы под полной нагрузкой (2 часа).
Пример из опыта: Однажды при установке электропечи я заметил, что кабель проходит слишком близко к корпусу печи. Я решил перенести трассу на 20 см дальше, используя дополнительный отрезок термостойкого провода, чтобы избежать плавления изоляции при максимальном нагреве.
Технические нюансы и нормы
Высокая температура в сауне агрессивно влияет на изоляцию. Обычный ПВХ может стать хрупким и потрескаться через год. Поэтому в парной я использую только кабели с повышенной термостойкостью. Влажность в моечной требует применения материалов с IP65. Важно помнить, что время высыхания штукатурки или грунтовки в местах прокладки кабеля должно составлять не менее 24 часов перед окончательным закрытием стен отделкой. Совместимость кабеля с теплоизоляцией (например, базальтовым волокном) проверяется отсутствием химических реакций, которые могут разъесть оболочку.
Пример из опыта: Я заметил, что если крепить гофру обычными пластиковыми дюбелями в сыром дереве, они со временем начинают «гулять». Теперь я использую только качественные саморезы с широкой шляпкой и предварительно засверливаю отверстия.
Типичные ошибки новичков
Многие пытаются сэкономить, что в бане недопустимо. Я часто вижу одни и те же промахи у начинающих мастеров.
- Использование кабеля ПВС вместо ВВГнг-LS (ПВС не предназначен для стационарной прокладки).
- Отказ от установки УЗО, что делает пребывание в бане опасным при утечке тока.

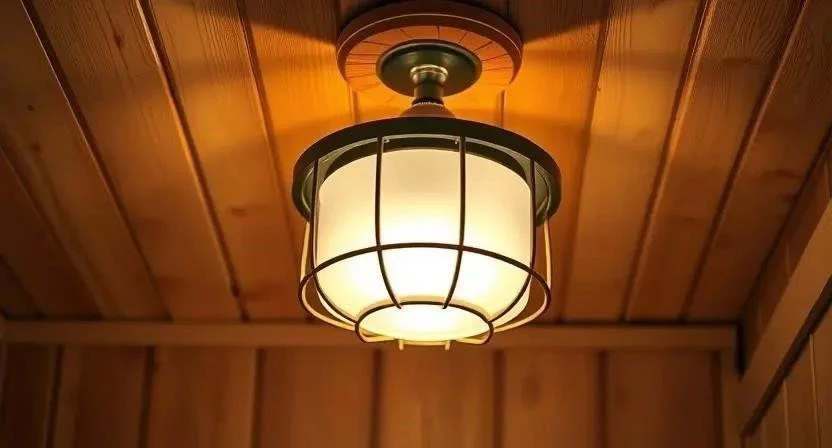

- Применение светильников с низким IP (например, IP20), которые быстро перегорают от пара.
- Монтаж проводов без гофры, что ведет к их перетиранию и повреждению грызунами.
- Отсутствие заземления электропечи, что может привести к удару током через воду.
Расчет затрат на электромонтаж
Стоимость зависит от выбранных материалов и объема работ. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует наличия инструмента.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Комплект кабеля и гофры | 70 м | 110 руб/м | 7700 руб |
| Электрощит с УЗО и автоматами | 1 компл. | 4500 руб | 4500 руб |
| Влагозащищенная фурнитура | 6 шт | 600 руб | 3600 руб |
| Светильники IP65 | 4 шт | 800 руб | 3200 руб |
| Расходники (дюбеля, клеммы) | 1 набор | 1000 руб | 1000 руб |
| Параметр | Своими руками | Бригада профи | Экономия |
|---|---|---|---|
| Материалы | 20 000 руб | 20 000 руб | 0 руб |
| Работа | 0 руб | 15 000 руб | 15 000 руб |
| Инструмент | 5 000 руб (покупка) | 0 руб | -5 000 руб |
| 25 000 руб | 35 000 руб | 10 000 руб |
Эксплуатация и уход за системой
После завершения работ система требует периодического контроля. Я рекомендую раз в полгода проверять затяжку контактов в распределительном щите, так как от перепадов температур они могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц, чтобы убедиться в его работоспособности. Срок службы качественного термостойкого кабеля в агрессивной среде бани составляет около 20-25 лет при условии правильного монтажа.
Альтернативные способы прокладки
Существуют и другие методы организации электрики. Открытая проводка в медных трубах выглядит стильно и считается очень надежной, так как металл полностью защищает жилы. Также сейчас популярны радиоуправляемые выключатели. Это позволяет управлять светом в парной, не заходя внутрь или не касаясь кнопок мокрыми руками.
Пример из опыта: В последнем проекте я установил радиореле для освещения сауны. Выключатель вынес в предбанник, а в самой парной оставил только лампы. Это оказалось самым удобным решением с точки зрения безопасности и комфорта.
Ответы на частые вопросы
Можно ли использовать кабель ПВС в бане?
Нет, ПВС предназначен для удлинителей и переносных приборов. Для стационарной проводки используйте только ВВГнг-LS.
Какой автомат ставить на электропечь?
Номинал автомата подбирается по мощности печи. Обычно это 16А или 25А, но обязательно сверяйтесь с паспортом оборудования.
Где правильно вешать выключатель в парной?
Внутри парной выключатели ставить нельзя. Все органы управления должны находиться снаружи, в предбаннике или комнате отдыха.
Нужно ли заземление в деревянной бане?
Да, заземление обязательно. Дерево не проводит ток, поэтому без контура заземления УЗО может не сработать вовремя при пробое на корпус печи.
Какую гофру выбрать: ПВХ или ПНД?
Для зон с высокой температурой лучше ПНД, так как она более устойчива к нагреву и не деформируется.
Можно ли прокладывать кабель прямо в утеплителе?
Нежелательно. Кабель должен быть в гофре, чтобы избежать перетирания об острые края утеплителя или воздействия влаги.
Поможет ли обычный изолент в сауне?
Нет, обычная изолента отклеивается при высокой температуре. Используйте термоусадку или специальные термостойкие клеммы.
Меры безопасности при монтаже
При работе с электричеством всегда используйте диэлектрические перчатки и очки. Перед любым вмешательством в сеть полностью обесточивайте объект. При работе с химией (грунтовки, герметики) обеспечьте проветривание помещения. Никогда не работайте с электроинструментом в сырых помещениях без использования УЗО в сети.
