Монтаж электрики в квартире требует предельной точности и строгого соблюдения технических норм. Ошибка в одном соединении может привести к короткому замыканию или пожару. Обычно полная разводка в однокомнатной квартире занимает от 10 до 14 дней. Стоимость материалов для базового набора начинается от 30 000 рублей. Чтобы минимизировать ошибки при монтаже электропроводки, необходимо четко следовать регламентам ПУЭ и использовать качественные компоненты.
Базовые знания перед началом работ
Электробезопасность стоит на первом месте. Прежде чем касаться проводов, я всегда отключаю питание на главном вводе и проверяю отсутствие напряжения индикатором. Обязательно изучите Правила устройства электроустановок (ПУЭ) — это главный документ, где прописаны нормы сечения кабеля и правила заземления. Оценка сложности проекта поможет понять, справитесь ли вы сами. Если в доме планируется установка мощного котла или сложной системы умного дома, лучше вызвать сертифицированного мастера. Самостоятельный монтаж допустим при замене старой проводки на стандартную современную схему.

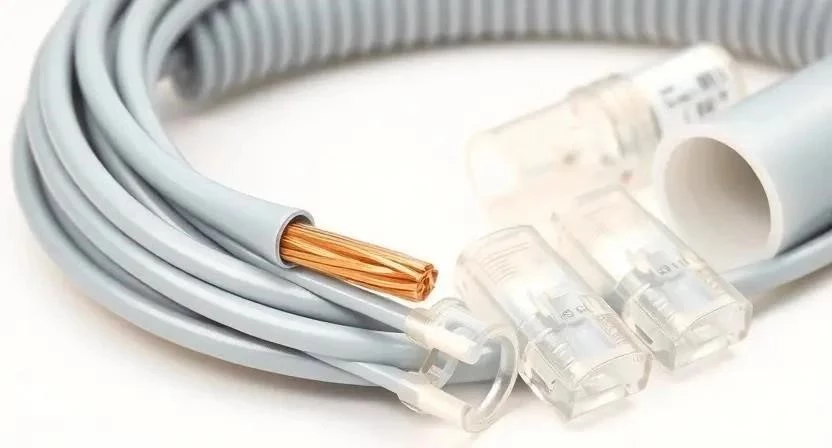

Подбор необходимых материалов
Для жилых помещений я рекомендую использовать только кабель ВВГнг-LS. Эта маркировка означает, что провод не поддерживает горение и имеет низкое дымовыделение. Для освещения достаточно сечения 1.5 мм², для розеток — 2.5 мм², а для электроплиты или варочной панели потребуется 4 или 6 мм².
- Кабель ВВГнг-LS 3х1.5 (для света)
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Гофрированная труба ПВХ (диаметром 16-20 мм)
- Подрозетники для бетона или гипсокартона
- Автоматические выключатели (автоматы)
- Устройства защитного отключения (УЗО)
- Клеммники Wago или гильзы для обжима
- Распределительные коробки
Расход материалов рассчитывается с запасом 10-15% на подрезку и изгибы. На одну комнату площадью 15 м² обычно уходит около 50-70 метров кабеля.
| Материал | Расход на 15 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 40 м | 70 руб/м | 2800 |
| Кабель ВВГнг-LS 3х1.5 | 20 м | 50 руб/м | 1000 |
| Гофра ПВХ 20 мм | 50 м | 15 руб/м | 750 |
| Подрозетники | 6 шт | 40 руб/шт | 240 |
| Клеммы Wago | 1 упаковка | 500 руб | 500 |

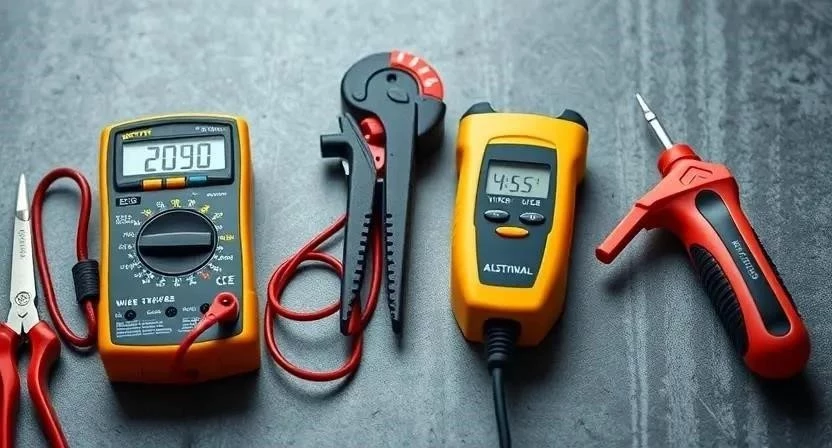

Инструментарий для электромонтажа
Качественный инструмент сокращает время работы в два раза и уберегает от травм. Для создания каналов в бетонных стенах потребуется перфоратор с насадками или штроборез. Стриппер позволяет снимать изоляцию, не повреждая медную жилу, что критически важно для надежного контакта.
- Силовой инструмент (перфоратор, штроборез)
- Ручной инструмент (отвертки, пассатижи)
- Измерительные приборы (мультиметр, вольтметр)
- Индикаторы напряжения (бесконтактные)
- Специальный инструмент (стриппер, кримпер)
- Разметочный инструмент (уровень, лазерный нивелир)
- Средства защиты (очки, респиратор)
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Перфоратор | Штробление, сверление | Обязательно | 5000 — 12000 |
| Штроборез | Создание ровных каналов | Желательно (аренда) | 1500/сутки |
| Стриппер | Снятие изоляции | Обязательно | 800 — 2000 |
| Мультиметр | Проверка цепи и напряжения | Обязательно | 1200 — 3000 |
| Индикатор напряжения | Поиск фазы | Обязательно | 300 — 700 |
Организация пространства и планирование
Работа начинается с полной очистки стен от старых обоев и краски. Я рекомендую застелить пол плотной полиэтиленовой пленкой, так как бетонная пыль проникает во все щели и портит мебель. На этом этапе создается детальная разметка. Точки розеток отмечаются маркером с привязкой к уровню пола, чтобы выключатели не оказались слишком низко или высоко.
Технология подготовки поверхности
Штробление выполняется строго вертикально или горизонтально — никаких диагоналей, иначе при будущем монтаже картины или полки вы можете попасть в кабель. Глубина каналов должна быть такой, чтобы кабель в гофре был утоплен на 5-10 мм от края стены. Это обеспечит надежное сцепление штукатурки с поверхностью. После прорезки штроб обязательно вычищаю пыль пылесосом и обрабатываю поверхность грунтовкой глубокого проникновения. Перед сверлением я всегда проверяю стену детектором скрытой проводки, чтобы не пробить старый кабель или водопроводную трубу.
Пошаговый процесс монтажа электрики
- Составление схемы (4-6 часов). Рисую план всех точек питания, распределяю нагрузку по группам (свет, розетки, кухня).
- Разметка (3-5 часов). Переношу схему на стены с помощью лазерного уровня.
- Штробление (12-20 часов). Прорезаю каналы штроборезом и выбираю бетон перфоратором.
- Монтаж подрозетников (6-8 часов). Высверливаю отверстия, устанавливаю стаканы по уровню, фиксирую их алебастром.
- Прокладка кабеля (10-15 часов). Затягиваю ВВГнг-LS в гофру и укладываю в штробы, фиксируя клипсами.
- Сборка распределительных коробок (8-12 часов). Соединяю провода с помощью клеммников или гильзовки.

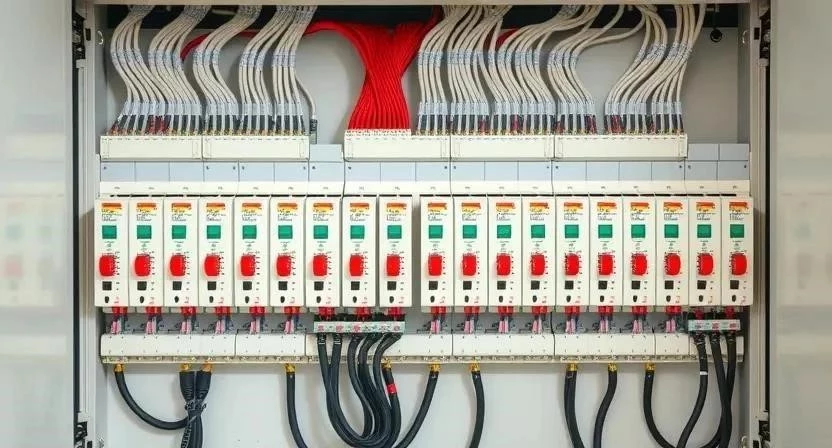

- Монтаж электрощита (6-10 часов). Устанавливаю DIN-рейку, монтирую автоматы и УЗО, подключаю ввод.
- Установка розеток и выключателей (5-8 часов). Подключаю механизмы к проводам, фиксирую лапками в подрозетниках.
- Тестирование сети (2-4 часа). Проверяю каждый выход мультиметром, проверяю срабатывание УЗО.
- Финишная отделка (4-6 часов). Зашпаклевываю штробы и подрозетники вровень со стеной.
Я заметил, что новички часто забывают про запас кабеля в подрозетниках — оставляйте минимум 15 см провода, чтобы было удобно подключать розетку и менять её в будущем.
Технические нюансы и требования
При укладке кабеля важно избегать острых углов. Радиус изгиба провода должен быть не менее 10 диаметров самого кабеля, иначе повреждается изоляция. В помещениях с повышенной влажностью (ванная, кухня) использую только влагозащищенные подрозетники и гофру. Каждый провод в щитке обязательно маркирую биркой (например, «Кухня-Розетки»), чтобы через год не гадать, какой автомат за что отвечает.
Типичные ошибки при разводке
Самая опасная ошибка — использование скруток. Медь со временем окисляется, контакт ослабевает, провод начинает греться, что ведет к пожару. Также часто встречается перегрузка одной линии: когда на один автомат 16А вешают чайник, микроволновку и стиральную машину. Я однажды видел, как использовали алюминий в паре с медью без специальных переходов — такая пара металлов вызывает электрохимическую коррозию и быстрый выход из строя.
| Сечение кабеля | Номинал автомата | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 мм² | 10А | 2.2 кВт | Освещение |
| 2.5 мм² | 16А | 3.5 кВт | Стандартные розетки |
| 4.0 мм² | 25А | 5.5 кВт | Мощные приборы |
| 6.0 мм² | 32А | 7.0 кВт | Варочная панель |
| 10 мм² | 40-50А | 9-11 кВт | Ввод в квартиру |
Расчет затрат на электромонтаж
Стоимость работ зависит от количества точек. При самостоятельном монтаже вы экономите на оплате труда мастера, но тратите много времени и ресурсов на аренду инструмента.
| Статья расходов | Своими руками | С мастером | Разница (Экономия) |
|---|---|---|---|
| Материалы | 35 000 руб. | 35 000 руб. | 0 руб. |
| Инструмент (аренда/покупка) | 7 000 руб. | 0 руб. | -7 000 руб. |
| Работа (за точку/метр) | 0 руб. | 25 000 руб. | 25 000 руб. |
| 42 000 руб. | 60 000 руб. | 18 000 руб. |
Эксплуатация и проверка после монтажа
После завершения всех работ через полгода я рекомендую подтянуть винтовые зажимы в электрощите. От вибраций и перепадов температур контакты могут ослабнуть. Также важно контролировать температуру автоматов при пиковой нагрузке (например, когда включены все обогреватели) — корпус не должен быть горячим. Мощные приборы вроде стиральных машин и посудомоек подключайте только через отдельные линии с установленным УЗО.
Варианты исполнения проводки
Скрытая проводка в штробах — самый эстетичный вариант, но она требует грязных работ. Открытая проводка в кабель-каналах или ретро-проводка на керамических изоляторах монтируется быстрее и проще в обслуживании. Я предпочитаю скрытую проводку, хотя она и дороже в монтаже, так как провода не портят интерьер. Существуют также модульные системы, которые позволяют добавлять новые розетки без штробления стен, но они стоят значительно дороже обычного кабеля.
Часто задаваемые вопросы (FAQ)
Можно ли использовать алюминиевые провода?
Категорически нет. Алюминий хрупок, быстро окисляется и имеет меньшую проводимость. Только медь.
Какое сечение кабеля выбрать для розеток?
Стандартом является ВВГнг-LS 3х2.5 мм² с автоматом на 16А.
Нужен ли отдельный автомат на стиральную машину?
Да, для мокрого оборудования обязательна отдельная линия и установка УЗО с током утечки 30мА (для ванной — 10мА).
Что лучше: скрутка или клеммник Wago?
Клеммники Wago намного надежнее и быстрее в монтаже, скрутки запрещены ПУЭ.
Можно ли прокладывать кабель без гофры?
В бетонных стенах кабель можно класть без гофры, если он в специальной изоляции, но в гипсокартоне и перегородках гофра обязательна.
Зачем нужно заземление?
Оно отводит ток утечки на землю, предотвращая удар током при прикосновении к корпусу прибора.
Как проверить работоспособность сети перед отделкой?
С помощью мультиметра проверьте отсутствие короткого замыкания между фазой, нулем и землей.
Меры безопасности при работе
- Используйте диэлектрические перчатки и обувь на резиновой подошве.
- Работайте в защитных очках и респираторе при штроблении стен.
- Никогда не работайте с электрикой в одиночку — рядом должен быть человек, способный обесточить сеть.
- Обеспечьте проветривание помещения при использовании монтажной пены или герметиков.
- Не используйте инструменты с поврежденной изоляцией рукояток.
- Соблюдайте осторожность при работе на стремянках, не перегружайте их.
- Всегда проверяйте отсутствие напряжения индикатором перед каждым касанием провода.
