Монтаж электрики в срубе

Монтаж электрики в срубе требует строгого соблюдения норм пожарной безопасности из-за высокой горючести древесины. Ошибка в выборе кабеля или неправильное сечение провода могут привести к перегреву и возгоранию. В среднем, полная прокладка электропроводки в деревянном доме занимает от 7 до 14 дней в зависимости от площади и сложности проекта. Стоимость материалов для среднего коттеджа начинается от 40 000 рублей. Правильный подход к работе гарантирует надежную эксплуатацию жилья на десятилетия.

Оценка сложности и планирование

Я всегда советую начинать с анализа своих навыков. Электромонтаж в дереве сложнее, чем в бетоне, так как здесь нельзя просто замуровать провод в стену. Требуется четкое понимание схем распределения нагрузки и знание ПУЭ. Если вы никогда не работали с автоматикой, лучше пригласить специалиста для сборки щита. Сроки работ оптимально совмещать с этапом внутренней отделки, когда стены уже стоят, но еще не зашиты панелями или вагонкой. Это позволит избежать лишнего сверления и порчи отделочных материалов.

Подбор материалов для дерева

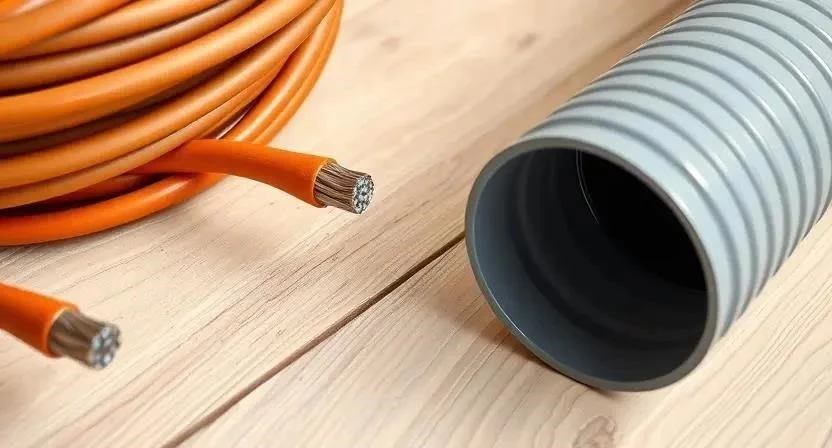

Для деревянных построек подходит только негорючий кабель. Я убежден, что экономия на марке провода в данном случае недопустима. Основным выбором становится ВВГнг-LS, где «нг» означает негорючесть, а «LS» — низкое дымовыделение при нагреве. Для защиты линий обязательно используется ПВХ-гофра или металлорукав.

• Кабель ВВГнг-LS 3х2.5 для розеточных групп.
• Кабель ВВГнг-LS 3х1.5 для освещения.
• Гофротруба ПВХ негорючая (диаметр 16-20 мм).
• Распределительные коробки из негорючего пластика.
• Подрозетники для деревянных стен.
• Автоматические выключатели (10А, 16А, 25А).
• Устройства защитного отключения (УЗО) или дифавтоматы.
• Медные наконечники и клеммники WAGO.
• Шины заземления и нейтрали.

Расход материалов рассчитывается исходя из длины трасс с запасом 10-15% на изгибы и подрезку.

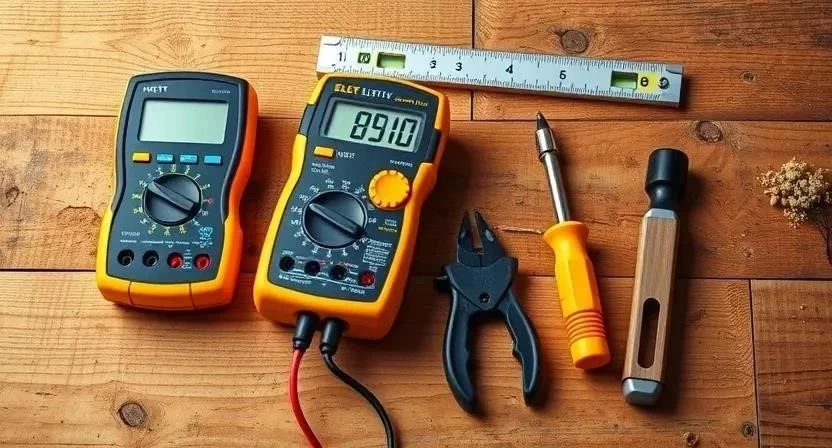

Набор инструментов мастера

Качественный инструмент ускоряет процесс и исключает повреждение изоляции. Я рекомендую использовать стриппер вместо обычного ножа, чтобы не надрезать жилы кабеля. Для проверки напряжения незаменим мультиметр.

• Стриппер — для быстрой и чистой зачистки проводов.
• Мультиметр — проверка целостности цепей и напряжения.
• Уровень — установка розеток и щитка строго по горизонтали.
• Шуруповерт — монтаж гофры и коробок.
• Штроборез или фрезер — для создания скрытых каналов в брусе.
• Пассатижи и кусачки — обрезка и скрутка.
• Перфоратор с деревянными сверлами — отверстия в стенах.

Организация рабочего пространства

Перед началом работ необходимо полностью освободить комнаты от мебели и вещей. Деревянные поверхности, которые не будут подвергаться монтажу, стоит накрыть плотной пленкой, чтобы защитить их от строительной пыли. Я организую временное освещение с помощью переносных ламп, так как основная сеть будет отключена. Весь мусор, обрезки кабеля и пластика следует выносить сразу, чтобы не загромождать проходы и избежать пожароопасных скоплений горючего материала.

Разметка трасс и подготовка стен

Разметка — это фундамент всей системы. Я использую строительный карандаш и лазерный уровень, чтобы линии прокладки были параллельны полу и потолку. Сначала отмечаются места установки распределительного щита, затем розеток и выключателей. Важно проверить геометрию стен: в срубах часто бывает усадка, поэтому трассы должны иметь небольшой запас по длине. Если планируется скрытая проводка, в брусе фрезеруются каналы. Грунтовка в данном случае не применяется, но места примыкания кабеля к дереву в проходах стоит обработать огнезащитным составом.

Пошаговый процесс монтажа

Соблюдение последовательности действий исключает необходимость переделывать работу. Я однажды столкнулся с ситуацией, когда забыл проложить линию на одну из розеток, и пришлось вскрывать часть отделки. Теперь строго следую плану.

1. Составление схемы (4-6 часов). Рисую детальный план каждой комнаты с указанием мощности приборов.
2. Установка щита (3-5 часов). Монтирую распределительный щит в сухом, доступном месте на уровне глаз.
3. Монтаж магистралей (1-2 дня). Прокладываю основные линии от щита к комнатам.

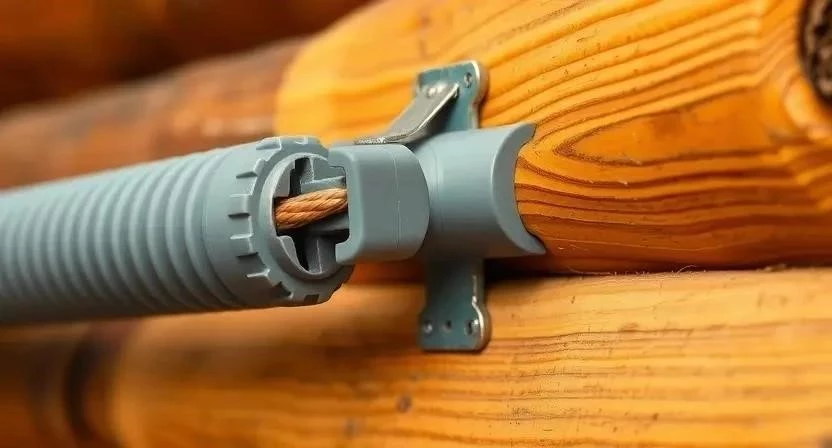

4. Прокладка в гофре (2-3 дня). Вставляю кабель в негорючую гофру и фиксирую её клипсами каждые 40-50 см.
5. Установка коробок (1 день). Закрепляю монтажные коробки в точках разветвления сети.
6. Монтаж подрозетников (1 день). Врезаю подрозетники в стены. Я заметил, что если установить их слишком глубоко, винты крепления розеток могут не достать до корпуса, поэтому всегда проверяю глубину.
7. Расключение проводов (1-2 дня). Соединяю жилы в коробках с помощью клеммников.

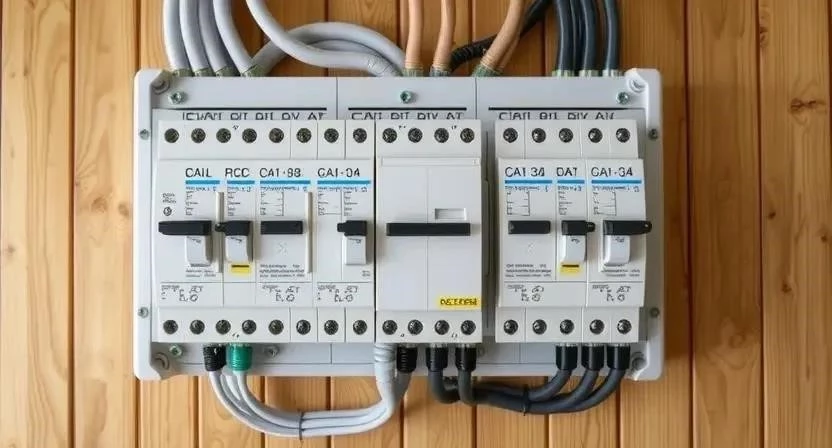

8. Установка автоматики (4-6 часов). Монтирую автоматы и УЗО в щитке, маркирую каждую группу.
9. Монтаж розеток и выключателей (1 день). Подключаю конечные устройства к проводам.
10. Проверка цепей (3-5 часов). С помощью мультиметра проверяю отсутствие короткого замыкания и наличие заземления.
11. Тестовый запуск (2 часа). Подаю напряжение и проверяю работу каждого прибора под нагрузкой.

Технические требования и безопасность

Монтаж следует проводить при температуре от +5 до +30 градусов. Слишком низкие температуры делают изоляцию кабеля хрупкой, что может привести к трещинам при изгибе. Влажность древесины не должна превышать 15-20%, иначе дерево может «сжать» проводку при высыхании. Для заземления в деревянном доме я рекомендую использовать контур из стальных уголков, забитых в землю вокруг дома.

Меры безопасности:
— Работайте только в диэлектрических перчатках.
— Используйте защитные очки при сверлении дерева.
— При работе с химическими пропитками обеспечьте сквозное проветривание.
— Никогда не оставляйте оголенные провода под напряжением.
— Используйте респиратор при фрезеровании бруса.

Ошибки при работе с электрикой в срубе

Новички часто пытаются сэкономить, что в деревянном доме обходится очень дорого. Я видел объект, где использовали обычный ПВС вместо ВВГнг; при перегрузке изоляция начала плавиться, и дом едва не сгорел.

1. Использование дешевого кабеля. Отсутствие индекса «нг» делает проводку пожароопасной.
2. Отказ от гофры. Без защиты кабель подвержен механическим повреждениям и быстрее перегревается.
3. Неправильное сечение. Использование провода 1.5 мм2 для мощных обогревателей ведет к перегрузке сети.
4. Отсутствие УЗО. В деревянном доме утечка тока может привести к пожару или удару током через стены.
5. Скрутки вместо клемм. Со временем скрутки окисляются, начинают греться и искрить.

Смета и расчет затрат

Стоимость электромонтажа зависит от объема работ и выбранного способа прокладки. Когда я делал проводку в своем загородном доме, я сэкономил около 30 000 рублей, выполнив монтаж самостоятельно, но потратил на это три дополнительных выходных.

Обслуживание готовой сети

Электрика в дереве требует контроля. Я рекомендую раз в год проводить протяжку всех винтовых соединений в щитке и распределительных коробках, так как дерево «дышит», и контакты могут ослабнуть. Контролируйте нагрузку на сеть: не подключайте несколько мощных приборов (чайник, стиральная машина, обогреватель) в одну розетку через тройники. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет при соблюдении норм эксплуатации.

Варианты исполнения проводки

Существует два основных подхода к монтажу. Скрытая проводка эстетичнее, но требует трудоемкого фрезерования бруса. Открытый монтаж, особенно в стиле «ретро» с использованием керамических изоляторов и витого провода, выглядит очень уютно в срубе и максимально безопасен, так как кабель не замурован. Вместо ПВХ-гофры в зонах с повышенным риском механических повреждений я использую металлорукав в ПВХ-изоляции — он прочнее и надежнее защищает жилы.

Часто задаваемые вопросы

Можно ли штробить брус?
Да, но глубина штробы не должна превышать 1/3 толщины стены, чтобы не нарушить несущую способность бруса.

Какой кабель выбрать для улицы?
Для наружных работ используйте ВБбШв или ВВГнг-LS в специальной ПНД-трубе с защитой от ультрафиолета.

Нужно ли заземление в деревянном доме?
Обязательно. Заземление защищает людей от поражения током при пробое изоляции на корпус прибора.

Можно ли использовать алюминиевые провода?
Категорически нет. Алюминий более хрупок и имеет свойство окисляться, что ведет к перегреву контактов.

Как часто менять автоматы?
Автоматы не требуют замены, если они работают исправно. Но раз в 5-10 лет стоит проверить их срабатывание с помощью специального прибора.

Что делать, если дом дает усадку?
Оставляйте «петли» из кабеля в местах соединения стен и перекрытий, чтобы провод не вырвало из коробок при движении дерева.

Можно ли прокладывать проводку по полу?
Можно, но только в гофре и под напольным покрытием, избегая мест с высокой влажностью.
