Монтаж электропроводки: нормы безопасности и технические требования

Монтаж электропроводки требует строгого соблюдения норм безопасности. Ошибка в изоляции или отсутствие заземления приводит к удару током. В среднем, полноценная проверка системы безопасности в квартире занимает от 4 до 8 часов. Стоимость профессионального аудита электробезопасности начинается от 3000 рублей. Защита от прямого прикосновения к токоведущим частям: нормы ПУЭ и требования позволяют избежать трагических случаев. Правильный подход гарантирует стабильную работу сети.

Особенности подготовки к электромонтажу

Работа с электрикой относится к категории повышенной сложности. Для выполнения таких задач нужен диплом электрика или глубокие знания ПУЭ 7. Самостоятельный монтаж без опыта опасен для жизни. На первичную оценку схемы и подбор защиты уходит около 2 часов. Установка защиты обязательна во всех помещениях, где есть доступ людей к электроустановкам, особенно в «мокрых» зонах.

Комплектация материалов для защиты

Для обеспечения безопасности требуются качественные диэлектрики и защитные устройства. Я всегда подбираю материалы с запасом 10%, чтобы не останавливать процесс из-за нехватки одного метра кабеля.

• Изоляционная ПВХ-лента (в разных цветах для маркировки)
• Термоусадочные трубки разного диаметра
• Гофротруба ПВХ или ПНД (в зависимости от места прокладки)
• Автоматические выключатели с соответствующим номиналом
• Устройства защитного отключения (УЗО) на 10мА и 30мА

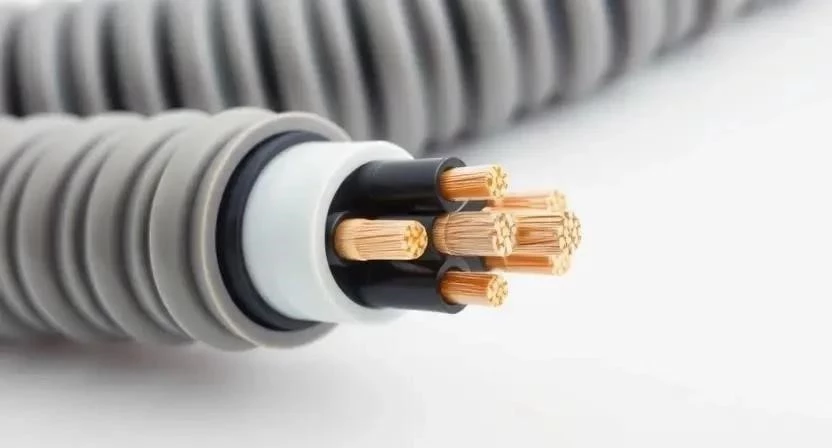

• Заземляющие проводники (медный многожильный кабель)
• Пластиковые защитные кожухи и короба
• Диэлектрические прокладки для щитка
• Кабельные стяжки из нейлона
• Клеммники WAGO для надежного соединения

Инструментарий мастера

Без точного измерительного оборудования лезть в щиток нельзя. Некоторые приборы стоят дорого, поэтому я рекомендую брать их в аренду на время проведения тестов.

• Мультиметр цифровой для замера напряжения
• Индикатор напряжения (бесконтактный)
• Стриппер для аккуратного снятия изоляции
• Набор диэлектрических отверток
• Инструмент для забивания заземляющего контура
• Кримпер для обжима наконечников

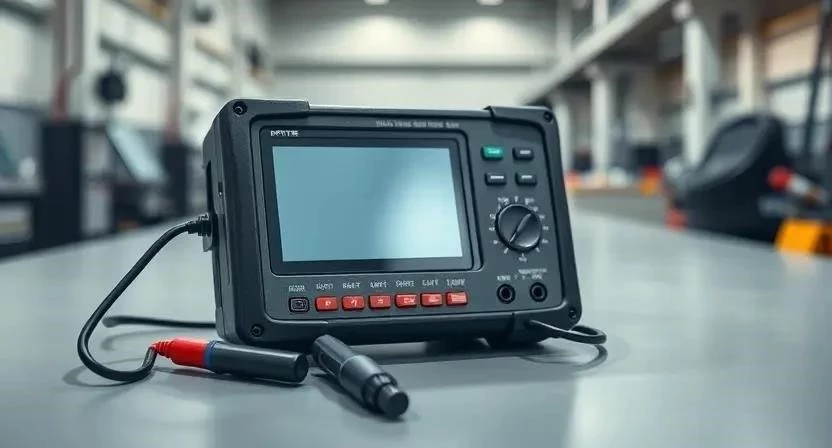

• Мегаомметр для проверки сопротивления изоляции
• Фонарь налобный для работы в темных нишах

Организация рабочего пространства

Первым делом я всегда полностью обесточиваю сеть на главном вводе. Это базовое правило. Затем размечаю трассы прокладки кабеля с помощью карандаша и уровня. Все окружающие конструкции закрываю пленкой. К электрощитку должен быть свободный доступ без загромождения мебелью.

Подготовка поверхностей под монтаж

Стены проверяю на наличие трещин и пустот. В этих местах устанавливаю подрозетники, чтобы кабель не перетерся. Особое внимание уделяю влажности. Если стены сырые, монтаж откладываю до полного высыхания, иначе изоляция может деградировать. Места крепления кабельных каналов очищаю от пыли и обезжириваю для лучшей адгезии.

Технология защиты от прямого прикосновения

Процесс монтажа должен быть системным. Я однажды видел, как новичок поставил УЗО, но забыл про заземление — в итоге защита просто не сработала при утечке. Чтобы этого не случилось, следуйте строгому плану.

1. Анализ схемы электроснабжения (30 мин). Изучаю все потребители и нагрузки согласно ПУЭ.
2. Выбор способа защиты (20 мин). Определяю, где достаточно основной изоляции, а где нужна дополнительная (УЗО).
3. Монтаж изоляции (2-4 часа). Укладываю кабель в гофру, проверяю целостность оболочки.

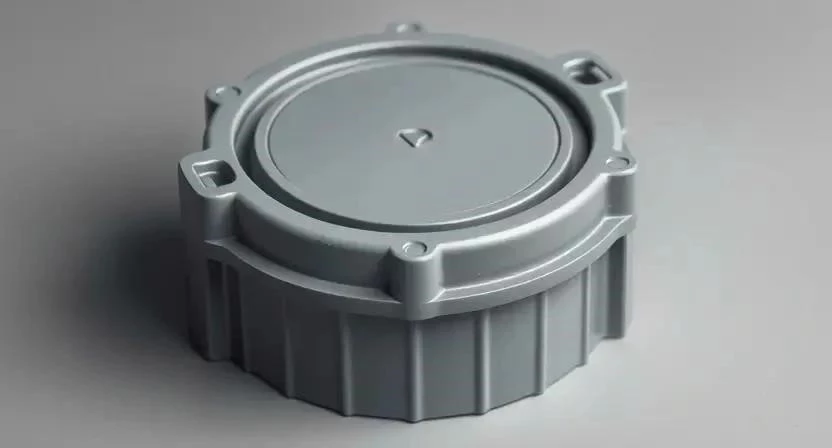

4. Установка ограждений (2 часа). Монтирую защитные кожухи в местах возможного механического воздействия.
5. Организация заземления (3-5 часов). Прокладываю заземляющий проводник к каждой розетке и прибору.

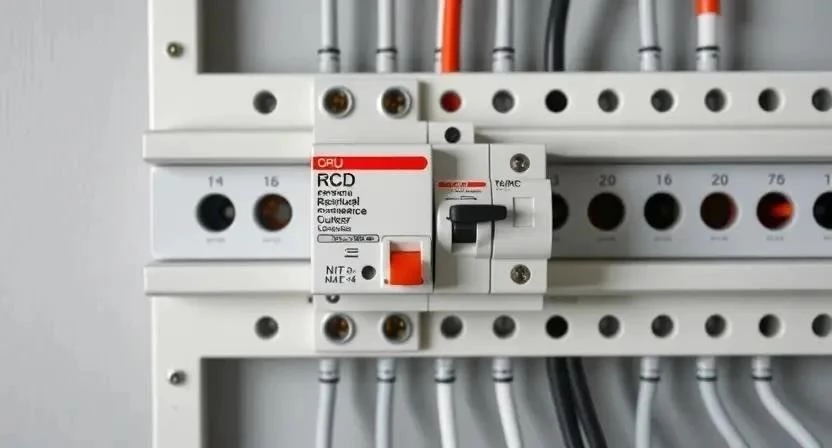

6. Монтаж УЗО (1 час). Устанавливаю устройства защитного отключения в щиток.
7. Проверка степени IP (1 час). Подбираю оборудование с нужным индексом защиты для конкретного помещения.
8. Тестирование изоляции (1 час). Использую мегаомметр для замера сопротивления.
9. Имитация утечки (30 мин). Проверяю, отсекает ли УЗО питание при возникновении тока утечки.
10. Маркировка (1 час). Подписываю все фазные и нулевые провода.
11. Фиксация соединений (2 часа). Протягиваю все винты в клеммах, чтобы избежать искрения.
12. Финальный аудит (1 час). Сверяю результат с нормами ПУЭ.

Технические нюансы и требования

Влажность воздуха резко повышает проводимость поверхностей. Поэтому в ванных использую только кабель с индексом влагостойкости. Температурный режим тоже важен: при перегреве изоляция трескается. Заземляющий контур должен иметь сопротивление не более 4 Ом. Я всегда проверяю совместимость материалов, чтобы пластик кожуха не разъело химией при отделке.

Типичные ошибки при монтаже

Многие пытаются сэкономить, что приводит к авариям. Однажды я исправлял работу «мастера», который использовал кабель с поврежденной оболочкой, просто заклеив дыру скотчем.

1. Полный отказ от заземления в старых домах.
2. Использование кабеля с нарушенной изоляцией.
3. Неправильный подбор номинала УЗО (например, 30мА там, где нужно 10мА).
4. Игнорирование степени IP в сырых помещениях.
5. Плохая затяжка контактов в электрощите.
6. Смешивание алюминиевых и медных проводов без специальных клемм.

Экономический расчет защиты

Качественная защита стоит денег, но это дешевле, чем ремонт после пожара или лечение после удара током. Сравниваю затраты в таблице ниже.

Эксплуатация и уход за системой

Раз в месяц я нажимаю кнопку «Тест» на УЗО. Это проверяет работоспособность механизма. Также раз в год осматриваю изоляцию в доступных местах. Плановая проверка всей сети с профессиональными приборами должна проводиться каждые 3-5 лет. Не забывайте очищать электрощит от пыли с помощью пылесоса при отключенном питании.

Сравнение методов защиты

Существует несколько подходов к безопасности. Изоляция — это база, но ее недостаточно для полной уверенности. Экранирование применяется в промышленных зонах для защиты от помех.

Ответы на частые вопросы

Что такое прямое прикосновение согласно ПУЭ?
Это контакт человека с токоведущей частью, которая в нормальном режиме находится под напряжением.

Чем отличается основная защита от дополнительной?
Основная — это изоляция. Дополнительная — это УЗО или заземление, которые срабатывают, если основная защита подвела.

Какая степень IP обязательна для ванной комнаты?
Минимум IP44 для зон с повышенной влажностью.

Можно ли заменить УЗО обычным автоматом?
Нет. Автомат защищает кабель от перегрузки, а УЗО — человека от удара током.

Как проверить качество заземления?
С помощью мегаомметра или специального прибора для замера сопротивления контура.

Какие материалы считаются диэлектриками по нормам?
Резина, ПВХ, керамика, специальный пластик.

Обязательно ли заземлять все металлические части?
Да, все доступные металлические корпуса электроприборов должны быть заземлены.

Что делать при обнаружении напряжения на корпусе прибора?
Немедленно обесточить сеть и вызвать электрика. Я однажды обнаружил такое в стиральной машине из-за перетертого провода — это был сигнал к срочной замене кабеля.

Меры безопасности при работах

Для защиты органов дыхания при сверлении стен используйте респиратор. Работайте только в диэлектрических перчатках. При использовании стремянки убедитесь в ее устойчивости. Никогда не работайте с электрикой в одиночку — рядом должен быть человек, способный обесточить сеть или оказать первую помощь. Проветривайте помещение при использовании химических очистителей или герметиков.
