Монтаж электросчетчика и вводных автоматов: правила и особенности

Монтаж прибора учета электроэнергии является обязательным этапом легализации энергоснабжения любого объекта. Установка электросчетчика и вводных автоматов: правила и монтаж требуют строгого соблюдения норм ПУЭ, иначе энергосбыт просто не примет работу. Обычно весь процесс занимает один рабочий день, но сложность работ зависит от состояния старой проводки и типа щитка. Стоимость материалов для базового комплекта начинается от 5 000 рублей, а работа сертифицированного мастера может стоить еще столько же. Правильный подход гарантирует безопасность жилья и отсутствие штрафов.

Особенности подготовки к электромонтажным работам

Прежде чем браться за инструмент, я всегда оцениваю общую сложность задачи. Для таких работ требуются допуски по электробезопасности, так как работа с фазой под напряжением смертельно опасна. Я рекомендую проводить монтаж на этапе чернового ремонта, пока стены не зафинишены, или при полной замене сети. Это позволяет скрыть провода в штробах без лишней грязи. Время выполнения всех этапов, от разметки до тестирования, обычно составляет от 6 до 10 часов.

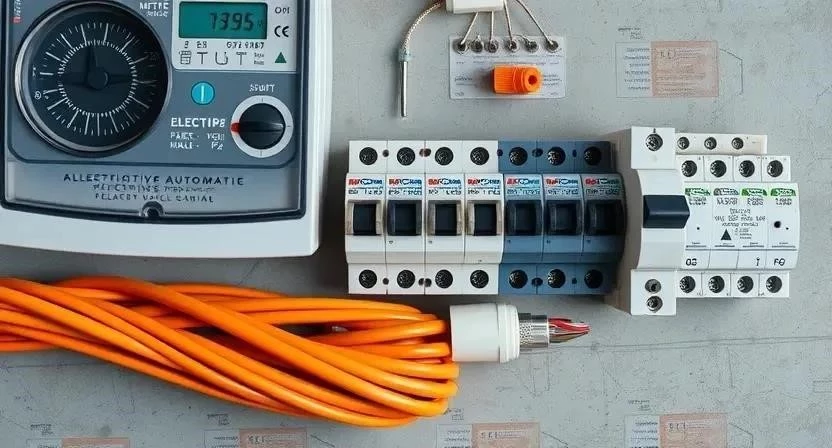

Комплектующие для сборки электрощитка

Для качественной сборки я использую только сертифицированные компоненты. Основной упор делаю на кабель ВВГнг, так как он не поддерживает горение. Чтобы обеспечить надежный контакт, обязательно использую наконечники НШВИ для многожильных проводов. Выбираю бренды с проверенной репутацией, чтобы автоматы не «залипли» в самый ответственный момент.

• Электросчетчик (однофазный или трехфазный)
• Вводные автоматические выключатели
• Корпус распределительного щитка (пластик или металл)
• DIN-рейка для крепления модулей
• Шины нулевые и заземляющие (кросс-модули)
• Кабель ВВГнг подходящего сечения
• Наконечники НШВИ и обжимной инструмент
• Гофротруба ПВХ для защиты кабеля

Расход материалов рассчитывается исходя из количества точек подключения и длины трассы от ввода до щитка. Обычно на один стандартный узел уходит около 2-3 метров гофры и соответствующее количество кабеля.

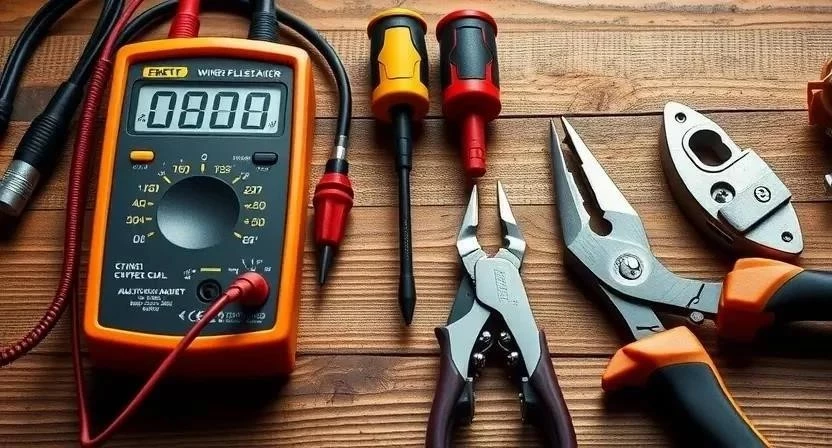

Инструментарий для электромонтажа

Качественный инструмент — это не роскошь, а залог того, что контакт не начнет греться через месяц. Я не советую экономить на стриппере, так как обычным ножом легко повредить жилу кабеля, что приведет к снижению сечения в месте зажима. Для проверки цепей использую только поверенный мультиметр.

Организация рабочего пространства

Рабочу в чистой зоне, чтобы строительная пыль не попала внутрь счетчика и автоматов. Сначала я убираю весь лишний мусор из места установки. Стены и пол вокруг зоны монтажа застилаю плотной пленкой. Обеспечиваю свободный доступ к вводному кабелю, чтобы не перекручивать его при заведении в корпус. Это позволяет работать быстро и без лишних движений.

Подготовка поверхности и разметка

Сначала очищаю стену от пыли и остатков старой краски. Использую уровень, чтобы разметка была идеально ровной — криво висящий щиток выглядит непрофессионально и раздражает. После этого приступаю к штроблению стен под кабель. Глубина штробы должна быть такой, чтобы гофротруба полностью уходила в стену, не создавая бугров под отделкой.

Один раз я столкнулся с тем, что стена была из рыхлого кирпича, и дюбели просто прокручивались. Пришлось использовать химический анкер, чтобы щиток сидел «намертво». Теперь всегда проверяю плотность материала стены перед выбором крепежа.

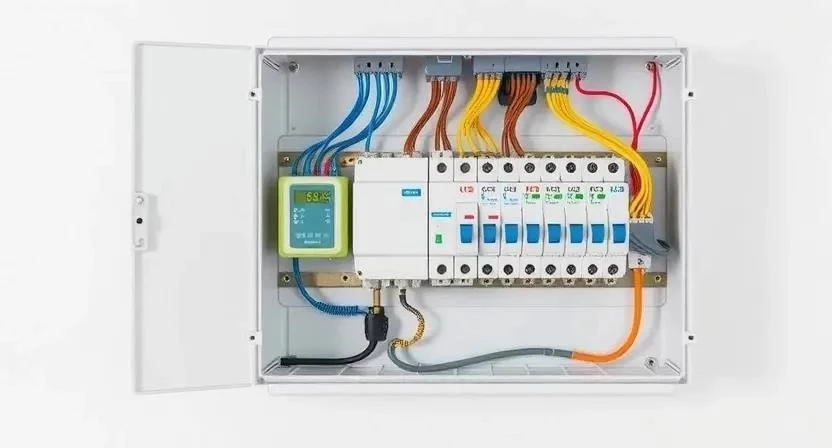

Технология монтажа электросчетчика и автоматов

Процесс требует предельной концентрации. Я строго следую последовательности, чтобы не пропустить важный этап проверки. Важно помнить о безопасности: все работы проводятся при полностью отключенном питании!

1. Подготовка защиты: надеваю перчатки, очки и использую респиратор при штроблении (30 мин).
2. Монтаж корпуса распределительного щитка на стену с помощью дюбелей и уровня (40 мин).

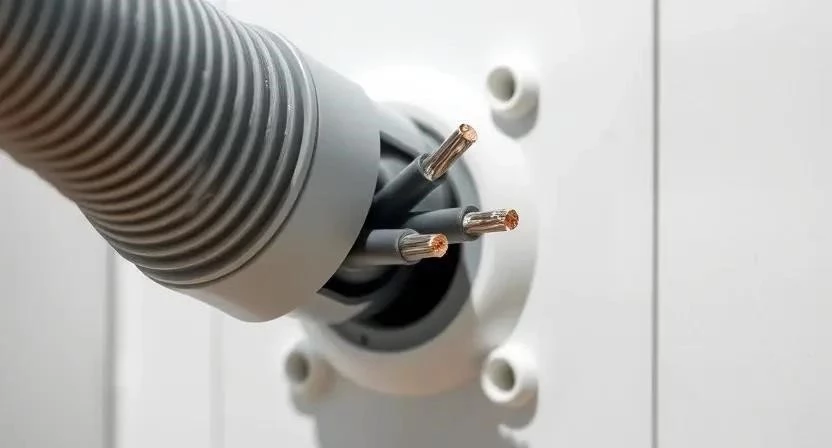

3. Завод вводного кабеля в щиток через защитную гофротрубу (20 мин).
4. Установка электросчетчика на DIN-рейку и его плотная фиксация (15 мин).
5. Подключение фазного и нулевого проводов к входным клеммам счетчика (30 мин).
6. Установка вводного автоматического выключателя сразу после счетчика (15 мин).
7. Соединение выхода счетчика с входом автомата с помощью обжимных наконечников (20 мин).
8. Монтаж нулевой и заземляющей шин в корпусе щитка (20 мин).
9. Распределение питания от вводного автомата на групповые линии (1 час).
10. Тщательная проверка затяжки всех винтовых соединений контрольным усилием (30 мин).
11. Тестирование цепи мультиметром на отсутствие короткого замыкания (20 мин).
12. Маркировка всех проводов и автоматов с помощью специальных наклеек (20 мин).
13. Закрытие корпуса щитка и финальная проверка (10 мин).

Я всегда затягиваю винты в два этапа: сначала базово, а затем прохожусь по всем клеммам еще раз через 15 минут. Это исключает риск ослабления контакта из-за усадки изоляции.

Технические нюансы и требования

При монтаже важно учитывать температуру и влажность. В сырых помещениях использую щитки с классом защиты не ниже IP44. Время выдержки при фиксации щитка на раствор (если используется) составляет до 24 часов. Я никогда не смешиваю автоматику разных брендов в одной цепи, так как они могут иметь разную скорость срабатывания.

Сечение кабеля подбираю строго по нагрузке согласно ПУЭ. Для вводного кабеля обычно использую 4 или 6 мм², чтобы избежать перегрева при пиковых нагрузках. Если сечение будет меньше, кабель начнет греться, что приведет к оплавлению изоляции и пожару.

Типичные ошибки при установке

Новички часто допускают промахи, которые вылезают наружу только при эксплуатации. Самое опасное — это слабый зажим контактов. Я видел щитки, где из-за недотянутого винта клемма раскалилась докрасна и сожгла весь автомат.

1. Использование кабеля с сечением меньше требуемого по нагрузке.
2. Отсутствие заземления или его неправильное подключение.
3. Перепутанная полярность (фаза и ноль) на входе в счетчик.
4. Установка щитка в труднодоступном месте (например, за шкафом).
5. Монтаж без использования наконечников на многожильный провод.

Однажды я исправлял работу «самоучки», который поставил щиток в ванной комнате без защиты. В итоге из-за высокой влажности контакты окислились за полгода. Теперь я всегда предупреждаю клиентов: щиток должен быть в сухом, проветриваемом месте.

Расчет стоимости монтажа

Стоимость работ складывается из цены материалов и оплаты труда. Самостоятельный монтаж экономит деньги, но требует наличия инструмента и знаний. Наем мастера дает гарантию и сертификат, который необходим для опломбирования счетчика в энергосбыте.

Эксплуатация и уход за системой

После завершения работ система требует минимального, но регулярного внимания. Я рекомендую раз в год проверять затяжку всех винтовых соединений. Также важно раз в квартал нажимать кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Срок службы современного счетчика составляет около 15-20 лет, а автоматов — 10 лет при условии отсутствия постоянных перегрузок.

Современные альтернативы и варианты монтажа

Сейчас рынок предлагает более продвинутые решения, чем обычные дисковые или электронные счетчики. Я часто предлагаю клиентам «умные» приборы учета, которые передают данные в энергосбыт дистанционно через GSM-модуль.

Варианты исполнения щитка:

• Скрытый монтаж: щиток встраивается в стену, закрывается дверцей.
• Открытый монтаж: корпус крепится поверх стены (быстрее, но менее эстетично).
• Модульные вводные аппараты: компактные, легко заменяемые.
• Силовые автоматы: для очень высоких нагрузок, имеют массивный корпус.
• Использование распределительных блоков вместо шин.
• Установка дополнительных реле напряжения для защиты техники.
• Применение противопожарных кабелей в местах ввода.
• Монтаж в специализированных электрошкафах с вентиляцией.

Сравнение методов монтажа:

• Скрытый — эстетично, но требует штробления.
• Открытый — дешево, быстро, но занимает место.
• Умный счетчик — дорого, но нет проблем с поверкой и передачей данных.
• Обычный счетчик — дешево, но требует ручного снятия показаний.
• Модульный автомат — стандарт, легко найти замену.
• Силовой автомат — надежнее при огромных токах.
• Пластиковый щит — диэлектрик, безопаснее.

Часто задаваемые вопросы (FAQ)

Кто имеет право пломбировать счетчик?
Только уполномоченный представитель энергосбытовой компании или лицензированной организации. Самостоятельное пломбирование приравнивается к хищению электроэнергии.

Как выбрать номинал вводного автомата?
Номинал подбирается исходя из выделенной на объект мощности и сечения вводного кабеля. Обычно это 25А или 32А для стандартных квартир.

Можно ли ставить счетчик в ванной?
Категорически нет. Высокая влажность ведет к окислению контактов и риску короткого замыкания. Только в сухих помещениях.

Чем заменить гофру при монтаже?
Можно использовать ПНД-трубы или металлические лотки, но гофра ПВХ остается самым оптимальным вариантом по цене и удобству.

Как проверить исправность счетчика?
Сравнить показания с контрольным прибором или проверить наличие индикации при подаче нагрузки. При подозрении на сбой вызвать мастера для поверки.

Нужно ли заземлять корпус пластикового щитка?
Сам пластик не заземляется, но заземляющая шина внутри должна быть надежно соединена с контуром заземления здания.

Что делать, если автомат постоянно выбивает?
Проверить общую мощность включенных приборов. Если нагрузка в норме, возможно, автомат неисправен или в сети есть утечка тока.
