Резкий скачок напряжения в сети из-за удара молнии или аварии на подстанции выводит из строя всю бытовую электронику за доли секунды. Установка УЗИП для защиты дома позволяет сбросить опасный импульсный ток в землю, сохранив жизнь дорогостоящим приборам. Монтаж системы обычно занимает от 3 до 6 часов, а стоимость комплекта зависит от класса защиты и может варьироваться от 5 000 до 30 000 рублей. Правильный подход к установке исключает риск пожара в электропроводке.
Основы работы системы защиты
Устройство защиты от импульсных перенапряжений работает по принципу быстрого переключения. В обычном режиме варистор внутри модуля обладает огромным сопротивлением и не пускает ток. Как только прилетает импульс, сопротивление падает почти до нуля, и лишняя энергия уходит в заземляющий контур. Важно понимать, что бытовые скачки (на 10-20 вольт) и импульсные перенапряжения (тысячи вольт) — это разные вещи. Для первого нужен стабилизатор, для второго — только УЗИП.
Я всегда говорю заказчикам: без качественного заземления эта железка превращается в бесполезный кусок пластика. Для работы потребуется базовый навык электромонтажа и понимание схемы вашего щитка. Весь процесс от распаковки до проверки индикаторов занимает один рабочий день.
Комплект для монтажа
Для качественной установки нужно заранее собрать все детали, чтобы не бегать в магазин по десять раз. Я подбираю материалы исходя из типа ввода в дом: воздушный или кабельный.
- Модуль УЗИП Класса 1 (для защиты от прямого удара молнии)
- Модуль УЗИП Класса 2 (для защиты от наведенных импульсов)
- Модуль УЗИП Класса 3 (тонкая очистка для чувствительной электроники)
- Провод ПВ-3 (ПуГВ) сечением 16 мм² для подключения к шине
- Провод ПВ-3 сечением 25 мм² для основного заземления
- Наконечники НШВИ под сечение провода
- Шина заземления PE из меди или оцинкованной стали
- Монтажные клипсы для фиксации проводов в щите
- Маркировочные бирки для каждой фазы
Ниже привел примерные расчеты по материалам для стандартного частного дома.
| Материал | Количество | Расход на точку | Средняя цена | |
|---|---|---|---|---|
| УЗИП Класс 2 (3 фазы) | 1 шт. | 1 шт. | 6 500 | 6 500 |
| Провод ПуГВ 16 мм² | 5 метров | ~1.5 м на модуль | 120/м | 600 |
| Наконечники НШВИ 16 | 10 шт. | 2 шт. на линию | 15/шт | 150 |
| Шина заземления (DIN) | 1 шт. | 1 шт. | 400 | 400 |
| Крепежные стяжки/клипсы | 20 шт. | — | 5/шт | 100 |

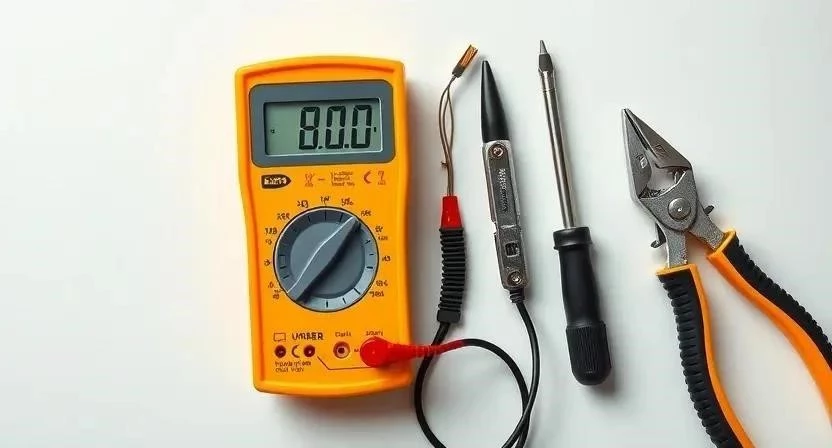

Инструментарий мастера
Без правильного инструмента работа превратится в мучение, а плохой контакт в силовых цепях может привести к нагреву. Я использую только профессиональный обжим, так как обычный зажим плоскогубцами здесь недопустим.
- Мультиметр для проверки отсутствия напряжения и замера сопротивления
- Кримпер (обжимной инструмент) для наконечников НШВИ
- Набор диэлектрических отверток (PH, PZ, плоские)
- Стриппер для быстрой зачистки изоляции
- Строительный уровень для ровной установки шин
- Фонарь налобный (в щитках часто темно)
- Изоляционная лента или термоусадка
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Мультиметр | Контроль напряжения и прозвонка | Обязательно | 2 500 |
| Кримпер | Надежная фиксация наконечников | Обязательно | 3 000 |
| Стриппер | Зачистка кабеля без повреждения жил | Желательно | 1 200 |
| Набор отверток | Затяжка клемм УЗИП и автоматов | Обязательно | 2 000 |
| Прибор замера заземления | Проверка сопротивления контура | Аренда | 500/сут |
Организация рабочего места
Первым делом обеспечиваю полный доступ к главному распределительному щиту. Убираю лишний хлам вокруг, чтобы в случае чего можно было быстро отступить. Самое главное — полное обесточивание сети. Я никогда не работаю под напряжением, даже если «просто нужно прикрутить один проводок».
Окружающие поверхности застилаю плотной пленкой или картоном. Это нужно, чтобы обрезки изоляции и мелкие винтики не терялись в щелях пола. Освещение должно быть ярким, поэтому ставлю дополнительный прожектор перед щитком.
Подготовка электросети и контура

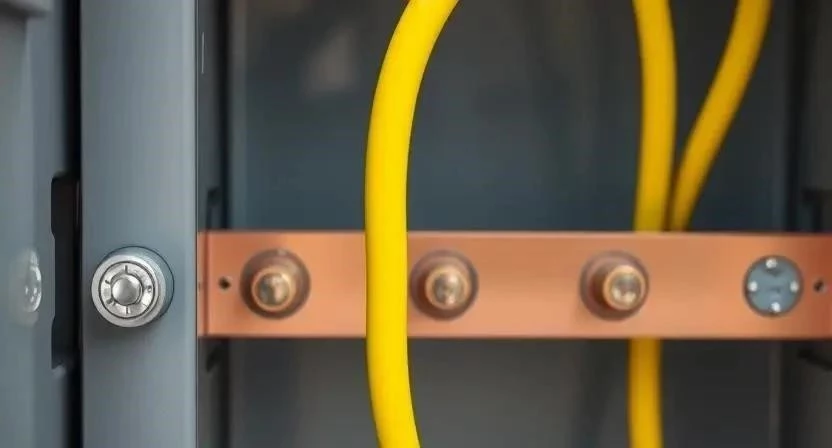

Прежде чем ставить модули, я проверяю состояние заземляющего контура. Если штыри заржавели или почва пересохла, сопротивление вырастет, и УЗИП просто не сможет сбросить ток. Очищаю все медные шины в щитке от окислов с помощью мелкой наждачки.
Проверяю сечение вводного кабеля. Если оно слишком мало, при сильном импульсе кабель может сработать как предохранитель и просто сгореть до того, как УЗИП сработает. Также смотрю, осталось ли в щитке место на DIN-рейке. Если места нет, приходится либо расширять щит, либо переставлять автоматы.
Из моего опыта: Однажды я приехал на объект, где УЗИП уже стоял, но техника продолжала гореть. Оказалось, что заземляющий провод был прикручен к водопроводной трубе, которая в подвале была заменена на пластиковую. Цепь была разорвана, и защита превратилась в декорацию.

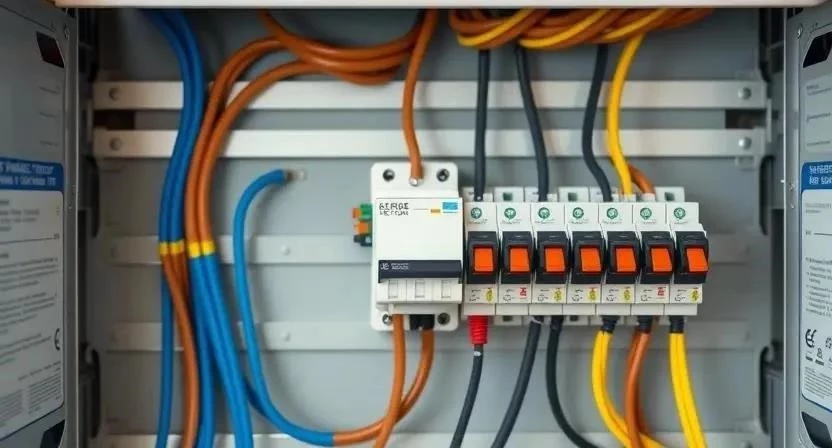

Технология установки по шагам
Монтаж выполняю строго по регламенту. Помните, что в электрике порядок действий определяет безопасность.
- Выбор класса защиты (30 мин). Определяю тип сети. Для ввода в дом с молниеотводом ставлю Класс 1, для обычного кабельного ввода — Класс 2.
- Подготовка места (20 мин). Освобождаю сегмент DIN-рейки в самом начале цепи, сразу после вводного автомата.
- Монтаж на рейку (10 мин). Защелкиваю модуль УЗИП. Он должен сидеть плотно, без люфта.
- Подключение фаз (30 мин). Соединяю фазные проводники с верхними клеммами устройства. Использую наконечники НШВИ.
- Подключение нуля (20 мин). Подвожу нулевой провод к соответствующей клемме. Затягиваю винты с усилием, но без фанатизма.
- Связь с шиной PE (30 мин). Соединяю нижнюю клемму УЗИП с шиной заземления. Провод должен быть максимально коротким.
- Установка координирующих устройств (40 мин). Если схема сложная, ставлю дополнительные модули Класса 3 ближе к дорогой технике.
- Ревизия соединений (20 мин). Проверяю каждое соединение «на вырыв». Ни один провод не должен шевелиться.
- Тестовый запуск (15 мин). Подаю напряжение на вводной автомат.
- Контроль индикации (10 мин). Убеждаюсь, что все окошки на модулях горят зеленым цветом.
Важный момент: Я всегда слежу за тем, чтобы провода не перекрещивались и не создавали лишних петель. Это не только вопрос эстетики, но и электромагнитной совместимости.
Технические нюансы и секреты
Главный враг УЗИП — это длина соединительных проводов. Каждый лишний сантиметр кабеля добавляет индуктивность, которая замедляет срабатывание защиты. В идеале путь от фазы до УЗИП и от УЗИП до шины заземления должен быть минимальным, без лишних изгибов.
Качество заземления напрямую влияет на эффективность. Если сопротивление контура выше 10 Ом, эффективность защиты падает в разы. Также слежу за совместимостью: УЗИП ставится до всех автоматических выключателей и УЗО, чтобы импульс не «прошил» их внутренние контакты.
Типичные ошибки новичков
Часто вижу, как люди пытаются сэкономить или делают монтаж «на глаз». Вот список того, что делать категорически нельзя:
- Использовать слишком длинные провода (более 50 см) для подключения к заземлению.
- Ставить УЗИП в щиток без наличия реального заземляющего контура.
- Выбирать Класс 3 для защиты от прямого удара молнии (он просто взорвется).
- Устанавливать устройство в конец цепи, после всех автоматов и розеток.
- Использовать тонкие провода сечением менее 6-10 мм² для сброса импульса.
Из моего опыта: Видел случай, когда мастер поставил УЗИП после УЗО. В итоге при первом же серьезном скачке УЗО выбило, и дом остался без света, хотя защита сработала. УЗИП всегда должен быть «первым в очереди».
Расчет затрат на защиту
Стоимость реализации зависит от выбранного бренда и сложности заземления. Своими руками можно сэкономить на оплате услуг электрика, но только если есть подходящий инструмент.
| Статья расходов | Бюджетный вариант | Средний сегмент | Премиум |
|---|---|---|---|
| Модуль УЗИП | 3 000 руб. | 7 000 руб. | 15 000 руб. |
| Кабель и расходники | 1 000 руб. | 2 000 руб. | 4 000 руб. |
| Работа мастера | — (сам) | 5 000 руб. | 10 000 руб. |
| 4 000 руб. | 14 000 руб. | 29 000 руб. |
Обслуживание и эксплуатация
УЗИП — это не «поставил и забыл». Внутри стоят варисторы, которые изнашиваются при каждом поглощенном импульсе. Я советую раз в месяц заглядывать в щиток и проверять цвет индикаторов. Зеленый — всё отлично, красный — модуль сгорел и требует замены.
Раз в год, желательно весной, проверяю сопротивление заземления. Почва может просесть или высохнуть, что ухудшит работу системы. Срок службы модулей зависит от грозовой активности в регионе, но обычно картриджи меняют раз в 5-10 лет или после сильной грозы.
Сравнение с альтернативами
Многие путают УЗИП с другими устройствами. Давайте разберемся, что реально защищает от молнии, а что — нет.
| Устройство | Защита от молнии | Стабилизация вольтажа | Скорость реакции | Вердикт |
|---|---|---|---|---|
| УЗИП | Да (высокая) | Нет | Наносекунды | Лучший для импульсов |
| Стабилизатор | Нет (почти) | Да | Миллисекунды | Для защиты от «просадок» |
| ИБП (UPS) | Частично | Да | Средняя | Для резервного питания |
| Сетевой фильтр | Слабая | Нет | Низкая | Только для мелких помех |
Из моего опыта: Я однажды пытался защитить технику только сетевыми фильтрами. В итоге после сильной грозы сгорел блок питания телевизора. С тех пор в каждом доме, где я работаю, первым делом ставлю полноценный УЗИП в щиток.
Ответы на частые вопросы
Что делать, если индикатор УЗИП стал красным?
Это значит, что варистор принял удар на себя и вышел из строя. Нужно обесточить сеть и заменить сменный картридж на новый. Защита в этот момент не работает.
Можно ли ставить УЗИП в квартиру?
Да, но эффективность будет ниже, так как заземление в многоквартирных домах часто выполнено плохо. Тем не менее, защита от импульсов в общедомовой сети всё равно полезна.
Заменяет ли УЗИП заземление?
Нет. Наоборот, УЗИП работает только при наличии качественного заземления. Без него устройству просто некуда сбрасывать лишний ток.
Как часто менять модули?
Только при смене цвета индикатора на красный или по рекомендации производителя раз в несколько лет.
Какой класс выбрать для частного дома?
Если есть внешний молниеотвод — Класс 1+2. Если только вводной кабель из поселка — Класса 2 будет достаточно.
Нужен ли УЗИП при наличии стабилизатора?
Да, обязательно. Стабилизатор не успевает среагировать на сверхбыстрый импульс молнии и сам может сгореть без УЗИП.
Влияет ли молниеотвод на выбор УЗИП?
Да, при наличии молниеотвода вероятность прямого попадания в сеть выше, поэтому требуется установка модулей Класса 1 (искроразрядников).
Меры безопасности: При работе с электрощитом всегда используйте диэлектрические перчатки. Перед началом монтажа проверьте отсутствие напряжения мультиметром на всех фазах. Обеспечьте проветривание помещения, если используете химические очистители для шин. Никогда не работайте в одиночку — рядом должен быть человек, способный обесточить дом в экстренной ситуации.
