Монтаж климатической техники: материалы, инструменты и особенности установки

Монтаж климатической техники требует предельной точности в электромонтажных и сантехнических работах. Любая ошибка в уклоне трубки или неправильно подобранном сечении кабеля приводит к протечкам или короткому замыканию. В среднем профессиональная установка занимает от 4 до 8 часов и обходится в сумму от 5 000 до 15 000 рублей. Безопасное подключение кондиционера и вентиляции гарантирует стабильную работу оборудования и сохранность отделки помещения. Правильный подход исключает риск аварийных ситуаций в доме.

Особенности подготовки к работе

Электромонтаж и прокладка трасс относятся к работам средней сложности. Для этого нужны базовые навыки работы с электричеством и понимание принципов циркуляции фреона. Я заметил, что новички часто недооценивают время на вакуумирование системы, хотя это критический этап. Оптимально планировать работы на один полный рабочий день. Если система вентиляции сложная, сроки увеличиваются до двух-трех суток.

Перечень необходимых материалов

Для качественного монтажа важно использовать сертифицированные комплектующие. Я всегда рекомендую покупать медные трубки с толстой стенкой, чтобы избежать микротрещин при гибке. Расход материалов рассчитывается исходя из расстояния между внутренним и внешним блоками плюс запас 10% на изгибы.

• Медные трубки (диаметр согласно паспорту устройства) — 3-7 метров.
• Теплоизоляция из вспененного полиэтилена — по длине трассы.
• Межкондуктный кабель (ВВГнг или ПВС, сечение 2.5 мм²) — 5-10 метров.
• Дренажный шланг (ПВХ, диаметр 16-20 мм) — 3-5 метров.
• Кронштейны для внешнего блока — 1 комплект.
• Метизы (анкеры, дюбели, саморезы) — 20-30 штук.
• Монтажная пена профессиональная — 1 баллон.
• Герметик силиконовый или акриловый — 1 туба.

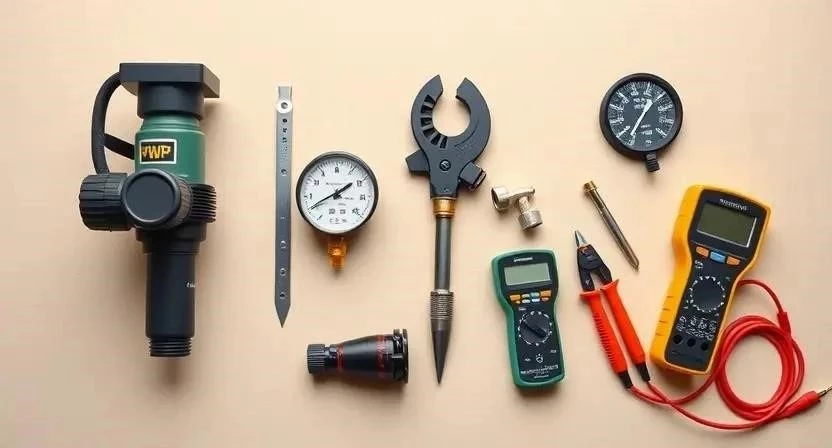

Инструментарий для монтажа

Без специализированного оборудования запустить систему невозможно. Вакуумный насос — самая дорогая позиция, поэтому его часто берут в аренду на сутки. Я считаю, что экономить на обжимном инструменте нельзя, так как плохая вальцовка ведет к утечке фреона.

• Перфоратор — сверление отверстий в стене.
• Вакуумный насос — удаление воздуха и влаги из системы.
• Обжимной инструмент (вальцовка) — создание конуса на трубке.
• Мультиметр — проверка напряжения и целостности цепей.
• Строительный уровень — выравнивание блоков.
• Труборез — ровный срез медной магистрали.
• Манометрическая станция — контроль давления газа.

Подготовка рабочей зоны

Перед началом работ нужно освободить пространство под внутренним блоком и в месте установки внешнего модуля. Мебель отодвигаю на 1.5-2 метра. Чтобы пыль от бетона не осела на отделке, я застилаю пол и мебель плотной полиэтиленовой пленкой. Весь строительный мусор складываю в плотные мешки сразу после сверления, чтобы не разносить бетонную крошку по квартире.

Организация поверхности и разметка

Разметка — залог того, что кондиционер не будет висеть криво. Использую уровень для определения горизонтали внутреннего блока. Важно оставить зазор 10-15 см от потолка для нормального забора воздуха. Сверление отверстия под трассу делаю с небольшим уклоном (около 2-3 градусов) в сторону улицы. Это нужно, чтобы конденсат стекал самотеком. После пробивки отверстия проверяю электросеть: напряжение в розетке должно быть стабильным, а заземление — рабочим.

Пошаговый алгоритм подключения

При работе обязательно использую защитные очки и перчатки. При сверлении стен надеваю респиратор, чтобы не дышать бетонной пылью. Электробезопасность превыше всего: все работы по подключению кабеля провожу при отключенном автомате.

1. Установка внутреннего блока (1 час). Креплю монтажную пластину по уровню, затягивая дюбели плотно, чтобы избежать вибраций.
2. Монтаж внешнего блока (1.5 часа). Устанавливаю кронштейны на фасад, фиксирую блок болтами, оставляя зазор для циркуляции воздуха.

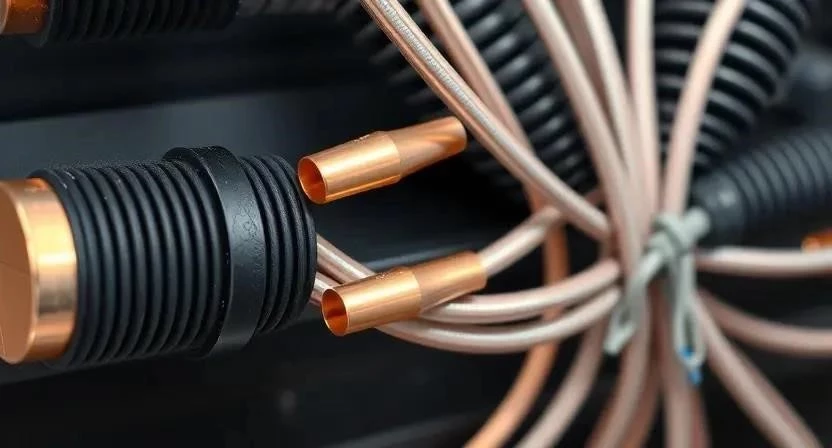

3. Прокладка фреоновой магистрали (1 час). Пропускаю медные трубки в изоляции через отверстие в стене, стараясь избегать резких перегибов.
4. Подключение дренажа (40 мин). Соединяю внутренний блок со шлангом, строго соблюдая уклон вниз.
5. Электрика и заземление (1 час). Подключаю кабель к клеммам внутреннего и внешнего блоков, обязательно заземляю корпус.
6. Вакуумирование системы (30 мин). Подключаю насос к сервисному порту, удаляю воздух и влагу до достижения глубокого вакуума.
7. Запуск и проверка давления (30 мин). Открываю вентили фреона, проверяю герметичность соединений мыльным раствором.
8. Настройка вентиляции (1 час). Монтирую воздуховоды и диффузоры, проверяю плотность прилегания стыков.
9. Герметизация проходов (30 мин). Запениваю отверстие в стене, закрываю его декоративным пластиком.
10. Тестовый запуск (30 мин). Включаю систему, замеряю температуру на выходе и проверяю отсутствие протечек конденсата.

Однажды я потратил лишний час на выравнивание внутреннего блока, потому что даже отклонение в 2 мм было заметно глазу. В итоге результат меня полностью устроил.

Технические нюансы монтажа

Температура в помещении при установке должна быть не ниже +5°C. Если на улице сильный мороз, запуск системы может потребовать подогрева масла в компрессоре. Герметики и монтажная пена высыхают в течение 2-4 часов, но полную нагрузку на крепления даю только через сутки. Я всегда проверяю совместимость кабеля с мощностью блока: для стандартной сплит-системы использую медный кабель сечением 2.5 мм², чтобы избежать перегрева проводки.

Типичные ошибки новичков

Многие пытаются сэкономить время и пропускают этап вакуумирования. Я сталкивался с тем, что из-за остатков влаги в системе компрессор выходил из строя уже через год. Также часто забывают про заземление, что опасно при возникновении утечки тока на корпус.

1. Неправильный уклон дренажа. Вода течет обратно в комнату, заливая обои. Исправляю переделкой трассы.
2. Перегиб медной трубки. Перекрывается поток фреона, блок начинает работать с перегрузкой. Требуется замена участка трубы.
3. Отсутствие заземления. Риск удара током при касании внешнего блока. Решается прокладкой отдельного провода.
4. Плохая затяжка гаек. Утечка газа приводит к потере холода. Исправляю перевальцовкой конца трубки.
5. Слишком короткая трасса. Если трубка меньше 3 метров, возникают сильные вибрации. Добавляю петлю-компенсатор.

Расчет затрат на установку

Стоимость зависит от сложности объекта и выбранных материалов. При самостоятельном монтаже основная экономия идет на оплату услуг бригады, но приходится тратиться на аренду инструмента.

Эксплуатация и уход

После запуска системы важно соблюдать регламент обслуживания. Раз в месяц я самостоятельно промываю сетчатые фильтры внутреннего блока под проточной водой. Раз в год вызываю мастера для дозаправки фреоном и чистки внешнего радиатора от пыли и пуха. При первой эксплуатации слежу за тем, чтобы дренаж работал исправно. Срок службы системы при должном уходе составляет 10-15 лет.

Сравнение систем климат-контроля

Выбор между разными типами систем зависит от площади и бюджета. Сплит-системы проще в установке, но мультисплит позволяют подключить несколько внутренних блоков к одному внешнему, что экономит место на фасаде. В вопросе вентиляции принудительная система с вентилятором гораздо эффективнее естественной вытяжки, особенно в квартирах с пластиковыми окнами, где нет притока воздуха.

Ответы на частые вопросы

Можно ли подключать кондиционер в обычную розетку?
Только если мощность блока невелика, а проводка в стене рассчитана на 16А. Я рекомендую ставить отдельный автомат в щитке.

Как избежать протечек конденсата?
Обеспечьте постоянный уклон дренажного шланга вниз на всем его протяжении. Проверьте герметичность соединений.

Какой кабель лучше выбрать?
Используйте медный кабель ВВГнг-LS сечением 2.5 мм². Он не поддерживает горение и выдерживает нужную нагрузку.

Нужно ли вакуумировать систему, если она новая?
Да, обязательно. В трубках всегда есть воздух и влага, которые окисляют масло в компрессоре.

Что делать, если медная трубка заломилась?
Заломившийся участок нужно вырезать и заново развальцевать конец трубки. Выпрямить ее без потери прочности нельзя.

Можно ли использовать гофру для дренажа?
Можно, но только если она не создает «пузырей» (застойных зон), где будет скапливаться вода.

Как часто нужно проверять давление фреона?
Один раз в год перед началом сезона охлаждения.

Поможет ли монтажная пена от шума внешнего блока?
Нет, пена нужна для герметизации отверстия. От шума спасают качественные виброгасящие прокладки под кронштейны.
