Организация системы безопасности электросети на загородном участке начинается с создания правильного заземления. Эта задача требует точного соблюдения норм ПУЭ, чтобы защитить технику и людей от поражения током при пробое изоляции. В среднем монтаж контура заземления на даче занимает 2-3 рабочих дня, а стоимость материалов для базовой системы варьируется от 5 000 до 15 000 рублей в зависимости от типа грунта и выбранных материалов.
Основы и подготовка к работам
Перед тем как копать, я всегда начинаю с анализа почвы. Песчаные грунты имеют высокое сопротивление, поэтому там требуется более разветвленная сеть электродов, а глина считается отличным проводником. Согласно нормам ПУЭ, сопротивление заземляющего устройства для однофазной сети должно быть не более 4 Ом. Для работы потребуются базовые навыки сварки и умение пользоваться электроинструментом. Оптимальный сезон для монтажа — весна или осень, когда почва достаточно влажная, но еще не промерзла, что облегчает забивку электродов и бурение.
Материалы для монтажа

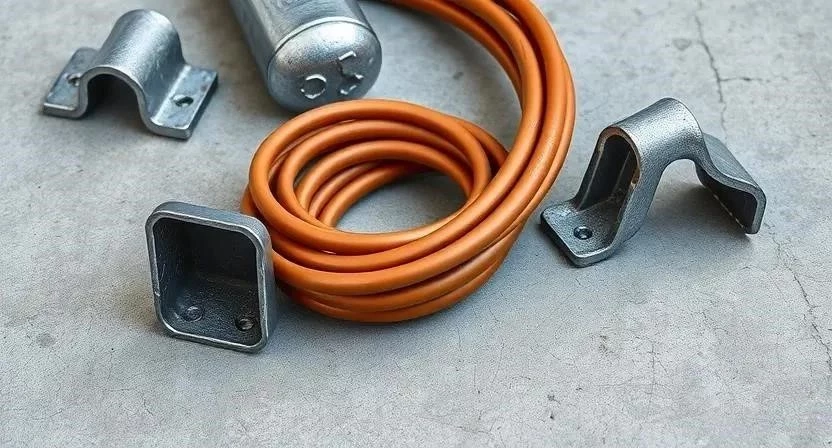

Выбор материалов напрямую влияет на срок службы системы. Я рекомендую использовать стальной уголок для горизонтального проводника и медные или стальные стержни для вертикальных электродов. Для защиты кабеля, идущего к дому, обязательно используйте трубу ПНД.
- Стальной уголок 50х50 мм (толщина 4-5 мм)
- Медный многожильный кабель сечением 10-16 мм²
- Вертикальные электроды (стальные или омедненные)
- Специальные зажимы для соединения меди и стали
- Труба ПНД диаметром 32 мм для защиты ввода
- Сварочные электроды по стали
- Болты, гайки и шайбы из нержавеющей стали
- Заземляющая шина (ГЗШ) для распределительного щита
Расход материалов зависит от типа почвы. Для глинистых грунтов достаточно трех электродов, для песка может потребоваться до пяти или шести.
| Наименование | Количество (пример) | Цена за ед. (руб) | |
|---|---|---|---|
| Уголок стальной 50х50 | 6 метров | 350 | 2100 |
| Электроды стальные 1.5м | 3 шт. | 600 | 1800 |
| Кабель медный 16 мм² | 10 метров | 250 | 2500 |
| Труба ПНД 32 мм | 5 метров | 80 | 400 |
| Зажимы/расходники | 1 комплект | 1000 | 1000 |
Инструментарий мастера
Для качественного монтажа понадобится набор инструментов. Если у вас нет мощного бура, я советую взять его в аренду на сутки — это сэкономит массу сил и времени.
- Земляный бур (диаметром 150-200 мм)
- Лопата штыковая
- Сварочный инвертор или болгарка (для резки)
- Мультиметр или мегомметр для замера сопротивления
- Набор гаечных ключей
- Строительный уровень
- Молоток или кувалда
Выбор и разметка места
Место под контур заземления выбирают на некотором удалении от фундамента дома (обычно 1-3 метра), чтобы избежать влияния бетонной подушки и не повредить стены. Я размечаю территорию с помощью колышков и бечевки, создавая треугольник или линию. Важно убедиться, что в выбранной зоне не проходят газовые трубы, кабели связи или водопровод. Перед началом работ очищаю площадку от мусора, камней и высокой травы.
Подготовка участка и анализ грунта
Особое внимание уделяю анализу почвы. В сухих песчаных грунтах сопротивление будет слишком высоким, поэтому я увеличиваю длину электродов или добавляю дополнительные стержни. Проверяю уровень грунтовых вод — если они стоят высоко, это плюс для проводимости, но минус для коррозии металла. Под соединительный провод выкапываю траншею глубиной 70-80 см, чтобы кабель не пострадал от сезонных перемещений почвы и механических повреждений.
| Тип почвы | Удельное сопротивление (Ом*м) | Особенности монтажа |
|---|---|---|
| Глина | 20-50 | Минимальное количество электродов |
| Суглинок | 50-100 | Стандартная схема (3 электрода) |
| Песок | 150-500 | Увеличение длины или кол-ва электродов |
| Скалистая почва | 1000+ | Использование спец. смесей или модульных систем |
| Чернозем | 100-200 | Средняя сложность, требуются глубокие электроды |

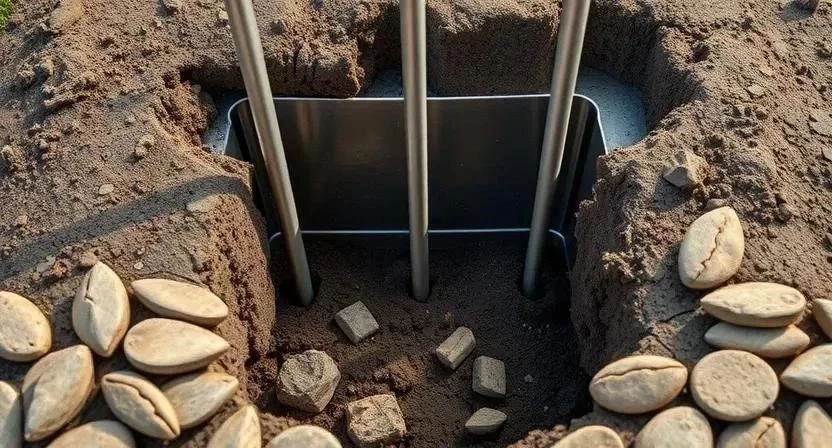

Пошаговый процесс установки контура
Монтаж выполняю строго по технологии. Однажды я столкнулся с тем, что при бурении попал в старый забытый фундамент от сарая, поэтому всегда проверяю почву вручную перед использованием бура.
- Разметка контура (1 час). Намечаю вершины треугольника со стороной 2.5 метра.
- Бурение отверстий (3-4 часа). Сверлю лунки под вертикальные электроды на глубину 2.5-3 метра.
- Забивка электродов (2 часа). Устанавливаю стержни в лунки, забивая их кувалдой до упора.
- Монтаж горизонтального проводника (2 часа). Укладываю стальной уголок в траншею, соединяя вершины треугольника.
- Сварка соединений (2 часа). Привариваю уголок к электродам. Использую электроды 3 мм, обеспечивая плотный шов без шлака.
- Установка зажима (30 мин). Монтирую стальной зажим-клемму в доступном месте для подключения кабеля.
- Прокладка кабеля (3 часа). Протягиваю медный провод в трубе ПНД от зажима к распределительному щиту в доме.
- Подключение к шине (1 час). Соединяю провод с шиной заземления (ГЗШ) в щитке с помощью наконечников.
- Засыпка траншей (2 часа). Засыпаю землю послойно, каждые 15 см тщательно трамбуя ее ногами или трамбовкой.

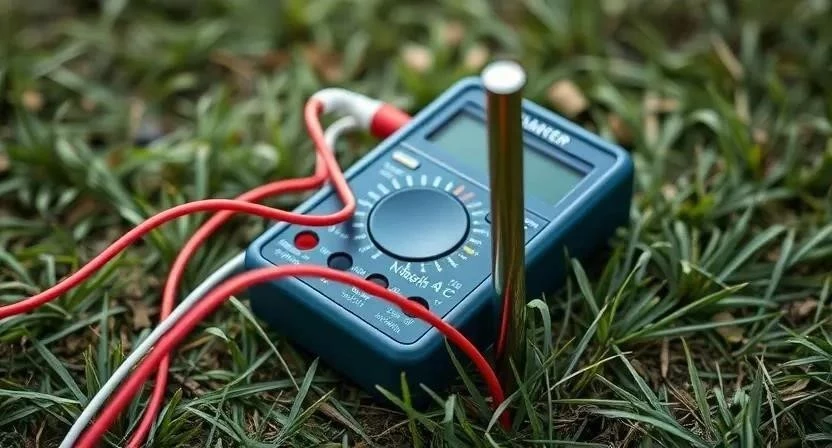

- Замер сопротивления (1 час). Использую мегомметр, чтобы убедиться, что значение не превышает 4 Ом.
- Маркировка (15 мин). Устанавливаю небольшой пластиковый знак или колышек в месте нахождения клеммы.
Технические нюансы и секреты

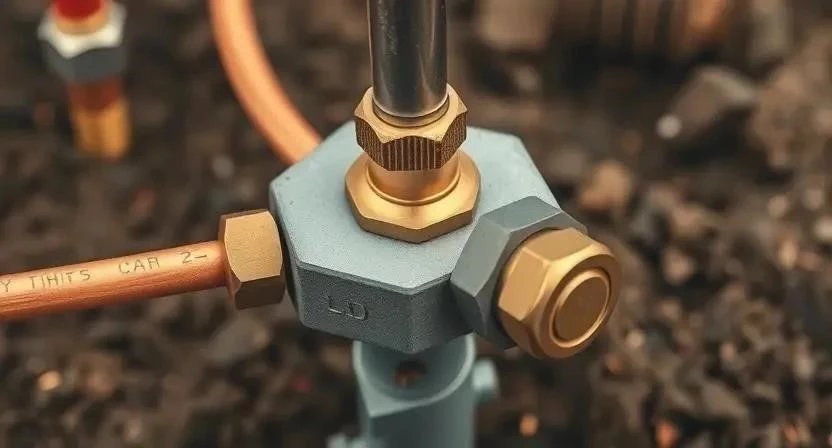

Температура почвы сильно влияет на работу системы. Зимой, когда земля промерзает, сопротивление растет, поэтому я всегда закладываю электроды ниже уровня промерзания (для средней полосы это 1.5-1.8 метра). Важнейший момент — совместимость меди и стали. При прямом контакте возникает электрохимическая коррозия, которая быстро разрушает соединение. Чтобы этого избежать, я использую специальные переходные зажимы или обжигаю место контакта в сварке, чтобы создать изолирующий слой.
Типичные ошибки новичков
Часто вижу, как люди пытаются сэкономить и используют тонкий провод сечением 2.5-4 мм². Это грубая ошибка: при серьезном скачке напряжения такой провод просто сгорит. Другая проблема — плохая сварка. Если шов рыхлый, через пару лет коррозия «съест» контакт, и заземление перестанет работать.
Я помню случай, когда сосед установил контур в очень сухом песчаном слое, не углубившись до влажных горизонтов. В итоге замер показал 20 Ом вместо положенных 4, и система оказалась бесполезной. Также опасно ставить УЗО без реального контура заземления — оно может не сработать вовремя при утечке тока на корпус прибора.
Расчет затрат на устройство
Самостоятельный монтаж позволяет существенно сэкономить на услугах бригады. Ниже приведено сравнение расходов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 7000 | 8500 | 1500 |
| Работа | 0 | 12000 | 12000 |
| Аренда бура | 1000 | 0 (включено) | -1000 |
| Замер сопротивления | 0 (свой прибор) | 2000 | 2000 |
| 8000 | 22500 | 14500 |
Эксплуатация и уход
Заземление не требует ежедневного внимания, но раз в 3-5 лет я рекомендую проверять сопротивление системы. Это особенно важно после сильных паводков или засушливых лет. Проверяйте целостность кабеля в месте ввода в дом — иногда его могут перебить при садовых работах. Срок службы стального уголка в среднем составляет 15-20 лет, медные электроды служат дольше, но стоят дороже.
Альтернативные методы заземления
Если почва слишком сложная или нет времени на полноценный контур, можно рассмотреть другие варианты. Я однажды применял модульную систему на очень песчаном участке — это было быстрее и эффективнее.
- Модульные заземлители: Готовые комплекты из стержней и соединителей. Монтируются быстро, имеют высокую эффективность.
- Штыревое заземление: Забивка нескольких длинных стержней (до 6 метров) вертикально. Подходит для глубоких водоносных слоев.
- Использование труб водопровода: Металлические трубы старого водопровода могут служить заземлителем. Это дешево, но опасно, так как при аварии ток может пойти в соседние дома.
- Сетчатое заземление: Укладка металлической сетки на большой площади. Применяется при очень высоком сопротивлении грунта.
- Химическое заземление: Заполнение скважины специальным электропроводящим гелем. Самый дорогой, но самый надежный вариант.
Ответы на частые вопросы (FAQ)
Можно ли использовать обычную арматуру вместо уголка?
Можно, но арматура имеет меньшую площадь соприкосновения с почвой и быстрее корродирует. Уголок надежнее и проще в сварке.
Нужно ли заземлять каждый электроприбор отдельно?
Нет, достаточно один раз правильно подключить дом к контуру заземления через общую шину в щитке. Все розетки с заземляющим контактом будут работать автоматически.
Как проверить заземление обычным мультиметром?
Бытовым мультиметром полноценно измерить сопротивление контура нельзя, нужен мегомметр. Однако можно проверить наличие напряжения между «фазой» и «землей» — оно должно быть таким же, как между «фазой» и «нулем».
Что делать, если на участке скалистая почва?
В таком случае я рекомендую использовать горизонтальные траншеи с засыпкой электропроводным материалом или переходить на модульные системы с глубоким бурением.
Влияет ли заземление на показания счетчика электроэнергии?
Нет, заземление работает только в аварийных ситуациях. В нормальном режиме ток через него не течет, поэтому на счетчик оно никак не влияет.
Меры безопасности: При работе с электричеством всегда отключайте вводной автомат. Используйте защитные перчатки при сварке и респиратор при бурении сухой почвы. Помните, что неправильный монтаж может привести к возникновению опасного потенциала на корпусах приборов.
