Монтаж контура заземления требует точного соблюдения норм ПУЭ для обеспечения безопасности всей электросети дома. Средняя стоимость материалов для базового контура составляет от 3 000 до 7 000 рублей, а время выполнения работ занимает от одного до двух дней в зависимости от типа почвы. Чтобы правильно выполнить соединение заземлителя с полосой, необходимо учитывать электропроводность грунта и выбрать надежный метод фиксации металлов. Качественный монтаж исключает риск поражения током при пробое изоляции бытовой техники.
Оценка сложности и подготовка к работе
Перед выходом на участок я всегда оцениваю плотность грунта и наличие подземных коммуникаций. Для выполнения задачи потребуются базовые навыки работы с электросваркой и понимание принципов устройства электрических цепей. Я рекомендую проводить такие работы в сухой период, так как в переувлажненной почве траншеи могут осыпаться, что сильно замедлит процесс. Весь цикл работ от разметки до замера сопротивления обычно занимает около 16–20 рабочих часов.
Перечень необходимых материалов
Для создания надежного контура я использую проверенные материалы, которые не сгниют в земле за пару лет. Важно покупать сталь с антикоррозийным покрытием или закладывать дополнительный запас по толщине.
- Стальная полоса (сечением 40х4 мм) — основной проводник.
- Сварочные электроды (марки МР-3 или АНО) — для прочного шва.

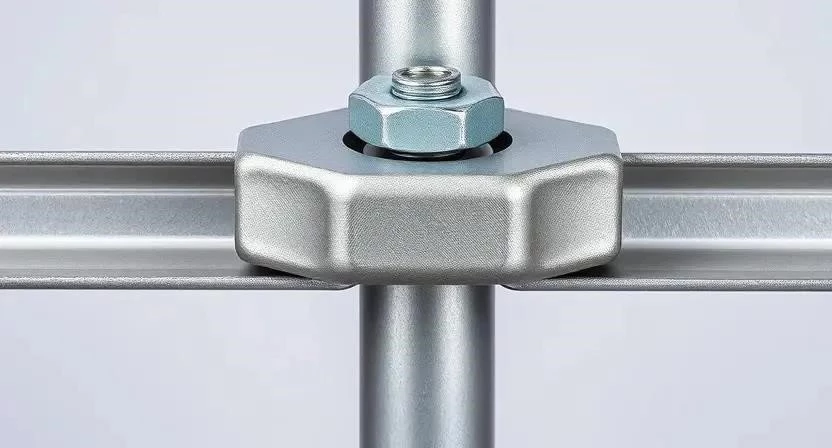

- Токопроводящие зажимы — если сварка недоступна.
- Болты, гайки и гроверы из нержавеющей стали — для болтовых соединений.
- Антикоррозийная мастика или битумный лак — для защиты швов.
- Медный провод (сечением от 10 мм²) — для вывода на ГЗШ.
- Переходные зажимы «сталь-медь» — для предотвращения окисления.
- Песок — для подсыпки под полосу.
Расход и стоимость материалов для стандартного контура:
| Материал | Количество | Расход на м² (пог.м) | Цена за ед. | |
|---|---|---|---|---|
| Стальная полоса 40х4 | 6 метров | 1 м.п. | 150 руб. | 900 руб. |
| Электроды | 1 упаковка | 0.1 кг/шов | 400 руб. | 400 руб. |
| Болты/гайки нерж. | 4 комплекта | 1 шт/узел | 50 руб. | 200 руб. |
| Мастика битумная | 1 банка | 0.2 кг/узел | 300 руб. | 300 руб. |
| Медный провод | 10 метров | 1 м.п. | 120 руб. | 1200 руб. |
Инструментарий для монтажа
Я подбираю инструменты так, чтобы не бегать в магазин в разгар работы. Некоторые позиции, например сварочный аппарат, проще взять в аренду на сутки, чем покупать новый.
- Сварочный инвертор — для создания неразъемных соединений.
- Перфоратор или мощная дрель — для сверления отверстий в полосе.
- Набор рожковых ключей — для затяжки болтов.
- Кувалда и лопата — для забивки электродов и копки траншеи.
- Металлическая щетка или УШМ — для зачистки металла.
- Уровень и рулетка — для точной разметки.
- Защитные очки и перчатки — обязательная безопасность.
Таблица инструментов и их назначения:
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Сварочный аппарат | Сварка полосы и электродов | Обязательно (при сварке) | 500 руб./сутки |
| УШМ (Болгарка) | Зачистка ржавчины и резка | Обязательно | 3500 руб. |
| Кувалда | Забивка вертикальных электродов | Обязательно | 800 руб. |
| Ключи на 10/12/13 | Монтаж зажимов и болтов | Обязательно | 600 руб. |
| Омметр/Мегомметр | Замер сопротивления | Желательно | 1000 руб./аренда |
Организация рабочего пространства на участке
Работа начинается с разметки. Я размечаю контур в месте, где почва наиболее влажная, так как это снижает сопротивление. Территорию очищаю от веток, камней и строительного мусора, чтобы не повредить инструмент при копке. Особое внимание уделяю защите окружающих конструкций: если рядом бетонный фундамент, я оставляю зазор в 1 метр, чтобы не нарушить его целостность при забивке электродов.
Приведение металла в порядок
Грязный или ржавый металл — главный враг качественного контакта. Я тщательно зачищаю места примыкания полосы к электроду металлической щеткой до появления характерного металлического блеска. Если полоса была покрашена или покрыта заводской смазкой, использую обезжириватель. Я однажды забыл очистить полосу от консервационной смазки, и сварочный шов получился рыхлым, с множеством пор — больше так не делаю. Проверяю металл на наличие трещин и сильных деформаций, которые могут помешать плотному прилеганию деталей.
Этапы выполнения работ
Процесс монтажа я разделяю на четкие шаги. Это позволяет не упустить важные детали и правильно распределить время.
- Подготовка заземляющего электрода (1 час). Очищаю концы стержней, проверяю их длину.
- Разметка места соединения (30 мин). Точно определяю точки пересечения полосы с электродами.
- Выбор метода соединения (15 мин). Определяюсь: использую сварку для максимальной надежности или зажимы, если нет аппарата.
- Процесс сварки или монтажа болтового соединения (3-5 часов). При сварке делаю обварку по всему периметру контакта. При болтовом соединении использую гроверы, чтобы гайки не раскрутились от вибраций почвы.
- Проверка надежности контакта (30 мин). Простукиваю соединение молотком, проверяю отсутствие люфтов.
- Антикоррозийная обработка шва (2 часа). Наношу битумную мастику в два слоя. Первый слой должен полностью высохнуть (около 2-4 часов) перед нанесением второго.
- Засыпка и уплотнение грунта (2 часа). Сначала засыпаю слой песка (5-10 см), затем возвращаю грунт, плотно утрамбовывая его слоями.
- Замер сопротивления (1 час). С помощью омметра проверяю, чтобы значение не превышало 4 Ом (для однофазной сети).
Я заметил, что при сварке в сырую погоду электроды часто «липнут», поэтому всегда держу их в сухом месте. Если используете болтовое соединение, затягивайте гайки с усилием, но не перетягивайте, чтобы не сорвать резьбу на стальной полосе.
Технические тонкости и особенности
Температура воздуха при работе с мастикой должна быть не ниже +5°C, иначе покрытие не ляжет ровно и быстро потрескается. Влажность почвы напрямую влияет на результат: в песчаных грунтах я увеличиваю длину полосы или добавляю дополнительные электроды. Важнейший нюанс — совместимость металлов. Я никогда не соединяю сталь и медь напрямую болтом, так как возникает гальваническая пара и металл начинает стремительно окисляться. В таких случаях использую только специальные алюминиевые или стальные переходники.
Типичные промахи новичков
Многие пытаются сэкономить и допускают ошибки, которые делают систему бесполезной или даже опасной.
- Плохая зачистка поверхности. Сварка по ржавчине дает плохой контакт, сопротивление растет.
- Использование обычных черных болтов. Они сгнивают в земле за 2-3 года, и соединение распадается.
- Отсутствие защиты от коррозии. Без мастики шов окисляется, и заземление перестает работать.
- Слишком мелкая глубина заложения. Полоса в верхнем слое почвы подвержена промерзанию и механическим повреждениям.
- Игнорирование ПУЭ. Установка заземлителя слишком близко к газопроводу или водостоку.
Я столкнулся с тем, что у соседа болтовое соединение «отвалилось» через год из-за отсутствия гроверов и антикоррозийной обработки. Пришлось перекапывать весь двор. Чтобы этого избежать, всегда используйте нержавейку и битум.
Финансовая сторона вопроса
Стоимость монтажа сильно зависит от того, делаете вы всё сами или нанимаете бригаду. Основная экономия при самостоятельном выполнении заключается в отсутствии оплаты за работу мастера.
| Статья расходов | Количество/Объем | Средняя цена | |
|---|---|---|---|
| Материалы (полоса, провод, расходники) | Комплект | 3500 руб. | 3500 руб. |
| Аренда инструмента (сварка, замерник) | 2 суток | 1500 руб. | 1500 руб. |
| Работа мастера (монтаж под ключ) | 1 услуга | 5000 руб. | 5000 руб. |
| Транспортные расходы | 1 рейс | 500 руб. | 500 руб. |
| — | — | 5500 руб. | |
| — | — | 10500 руб. |
Таким образом, работая самостоятельно, я экономлю около 5 000 рублей, что составляет почти 50% от общей стоимости проекта.
Обслуживание готовой системы
Заземление не работает «вечно» без присмотра. Я рекомендую проводить ревизию соединений раз в год, особенно в точке выхода провода из земли. Проверяю затяжку болтов (если они доступны) и замеряю сопротивление. Срок службы правильно смонтированной системы из стальной полосы с защитой составляет 15–25 лет. Если замер показывает рост сопротивления, возможно, произошла сильная коррозия одного из узлов.
Сравнение способов соединения
Выбор метода зависит от имеющегося оборудования и требований к долговечности. Я обычно выбираю сварку, так как это самый надежный вариант.
| Метод | Плюсы | Минусы | |
|---|---|---|---|
| Электросварка | Максимальная прочность, низкое сопротивление | Нужен аппарат и навык | Лучший выбор для дома |
| Болтовое соединение | Простота монтажа, возможность разборки | Риск раскручивания, коррозия | Допустимо с нерж. сталью |
| Экзотермическая сварка | Идеальный молекулярный контакт, нет коррозии | Очень дорого, сложно в исполнении | Для промышленных объектов |
| Специальные зажимы | Очень быстро, не нужны инструменты | Самый низкий ресурс, риск окисления | Для временных построек |
| Прессование | Высокая плотность контакта | Нужен дорогой гидравлический пресс | Для медных систем |
Ответы на популярные вопросы
Какое сечение полосы выбрать?
Согласно ПУЭ, для частного дома оптимально использовать стальную полосу сечением 40х4 мм. Это обеспечивает необходимую механическую прочность и проводимость.
На какую глубину закладывать полосу?
Я всегда закладываю полосу на глубину не менее 0,5–0,7 метра. Это защищает металл от сезонного промерзания почвы, при котором сопротивление заземления может резко вырасти.
Можно ли использовать медные заземлители?
Да, медь обладает лучшей проводимостью и не ржавеет. Однако она значительно дороже стали и чаще подвергается кражам. Если используете медь, помните о запрете прямого контакта с черным металлом без переходников.
Что говорит ПУЭ о соединении?
Нормы ПУЭ требуют, чтобы соединения были электрически надежными и защищенными от коррозии. Сварка считается приоритетным методом, болтовые соединения допускаются при условии использования материалов, устойчивых к воздействию среды.
Безопасность при работе:
При использовании сварочного аппарата обязательно надевайте защитную маску и перчатки из плотной кожи. Работайте в проветриваемом месте. Перед началом копки убедитесь, что в зоне работ нет силовых кабелей. При работе с электроинструментом используйте УЗО для защиты от поражения током.
